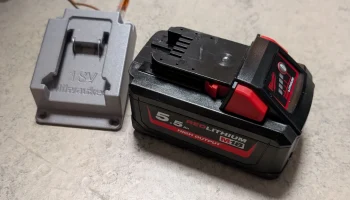

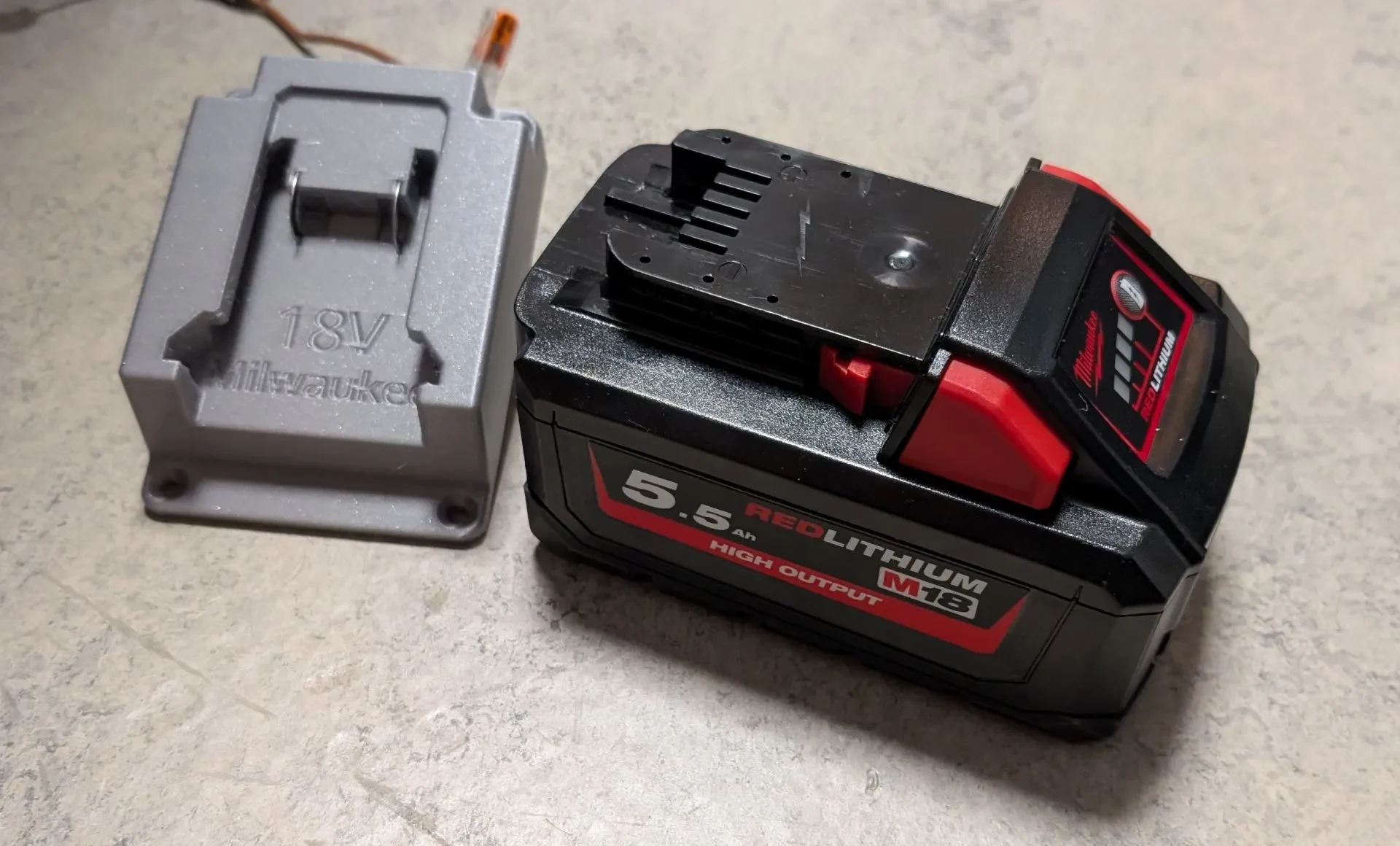

Модуль адаптера адаптера разъема аккумулятора Milwaukee ...
Этот адаптер батареи используется во многих других моих проектах.
Информацию о профессиональных аккумуляторах Bosch 18 В см. в моем дизайне здесь: www.printables.com/model/427974/
Аккумуляторы Makita на 18 В см. в моем дизайне здесь: www.printables.com/model/436132/

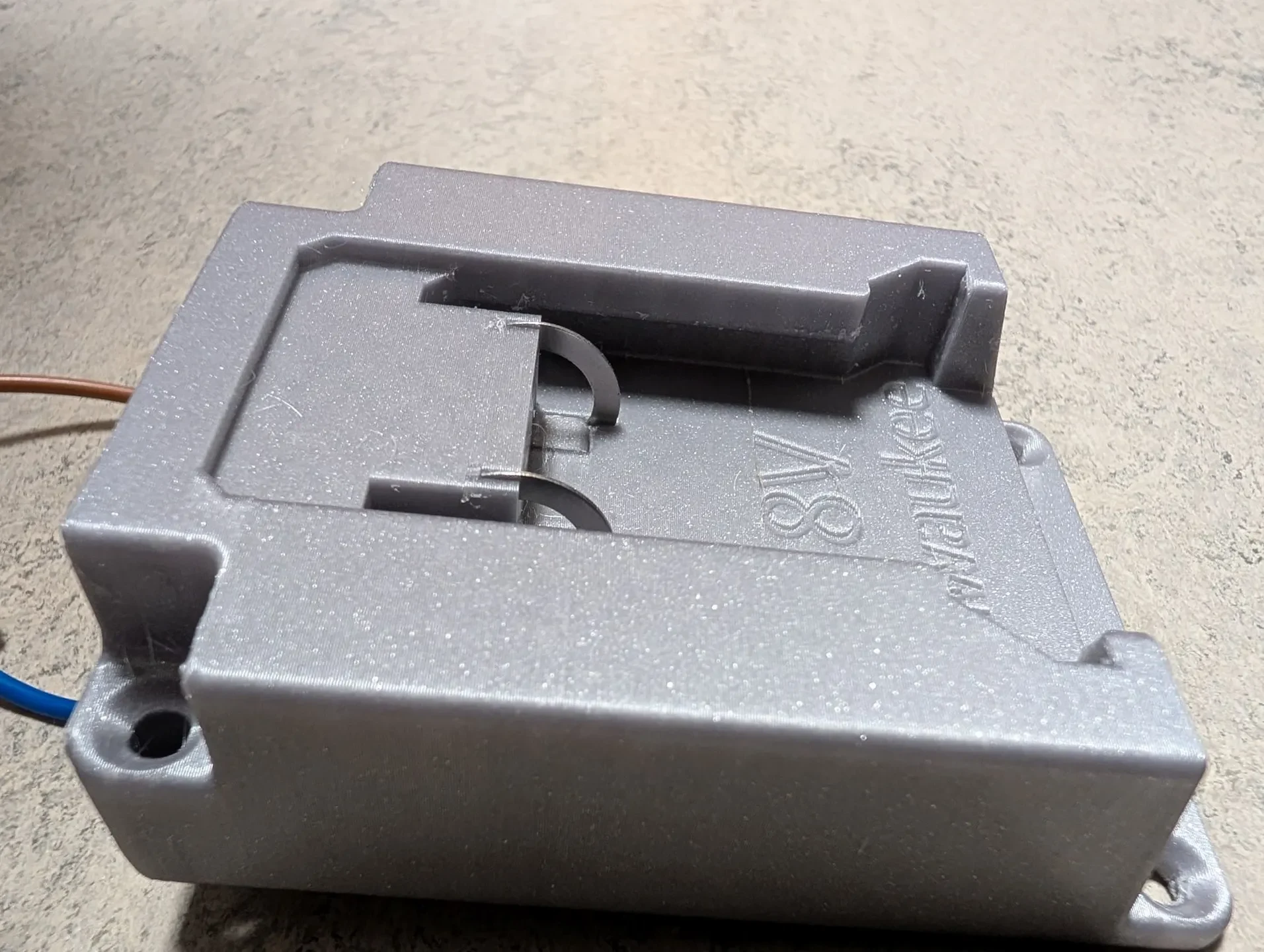

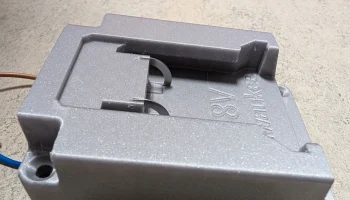

Некоторые люди устанавливали металлические контакты с помощью вкладок из листового металла или случайных штифтов разъема, я пошел по другому пути. В качестве контактов в этой конструкции я использую две тонкие регулировочные шайбы.
Шайба не должна быть толще 0,8мм, потому что оригинальный контакт тоже всего 0,8мм и больше растягивать пружинные контакты в аккумуляторе не хочется. В этой конструкции я использовал регулировочные шайбы толщиной 0,5 мм, но изменение размеров в САПР не должно стать большой проблемой.

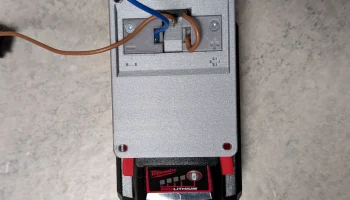

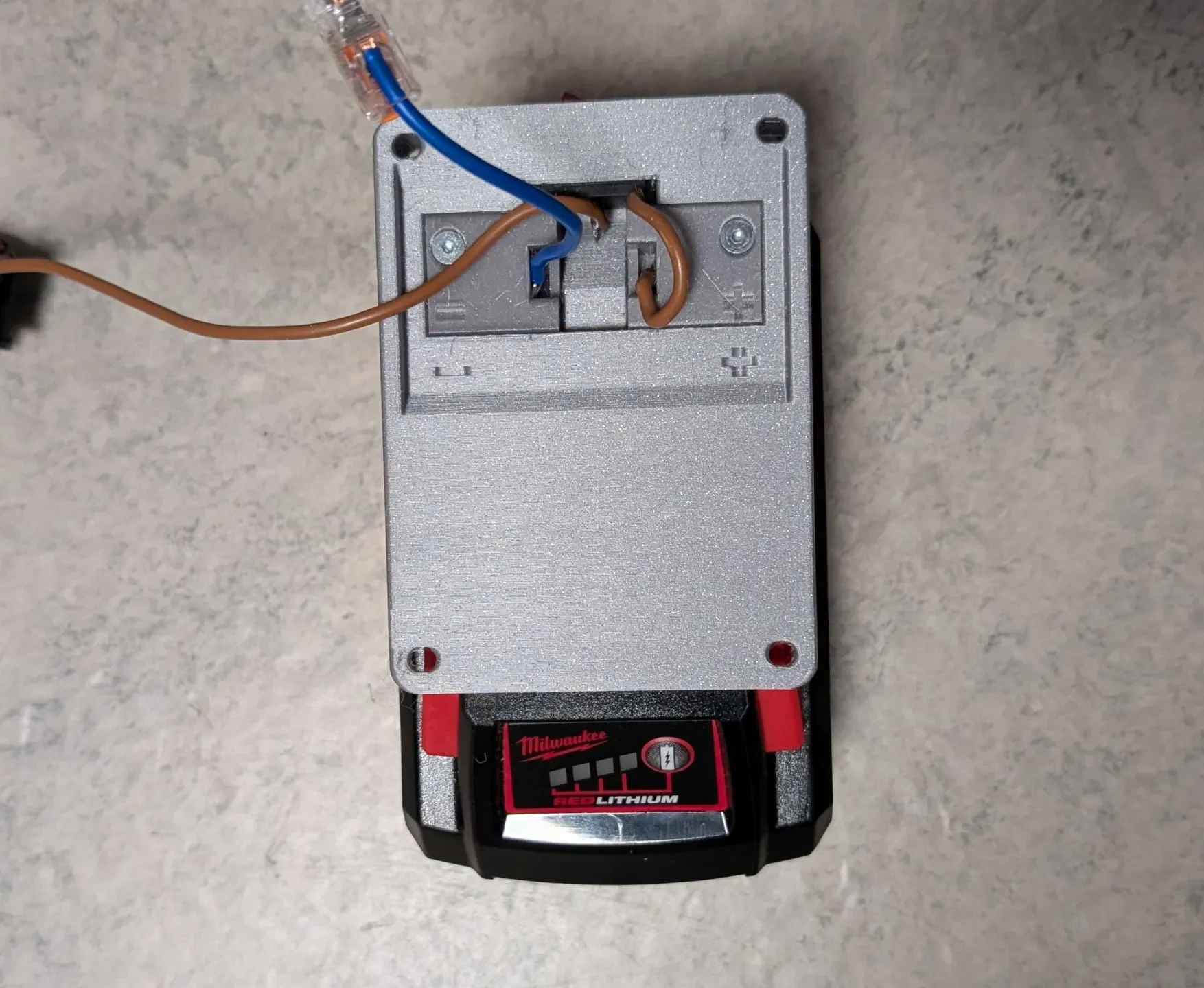

Сначала провода можно припаять к контактным шайбам.
Требуемый материал
Предназначен для установки двух тонких регулировочных шайб DIN 988 12x18x0,5 мм (нем. Passscheibe).
Два контактных модуля можно закрепить винтами M3x10 (резьба непосредственно в PLA).

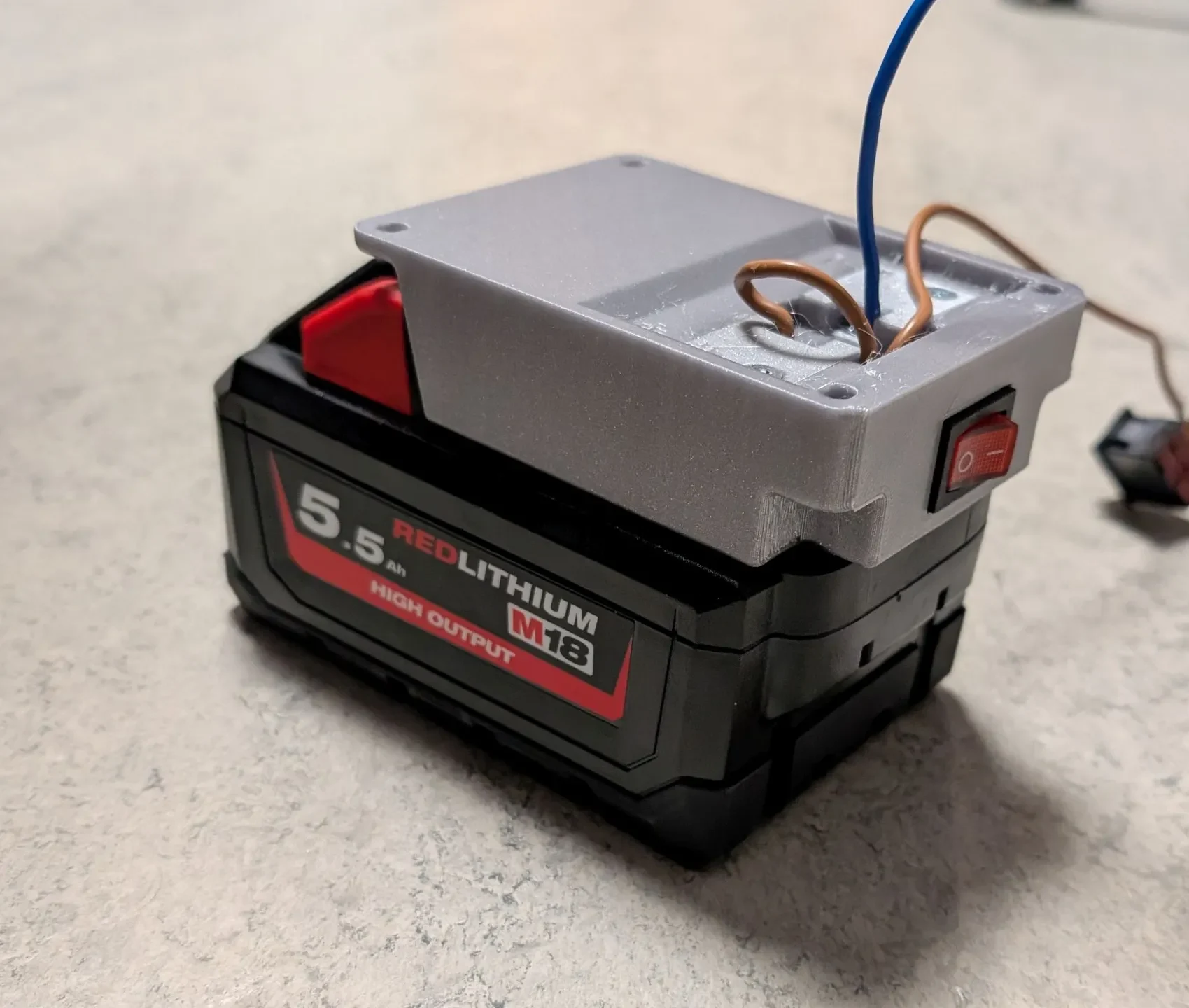

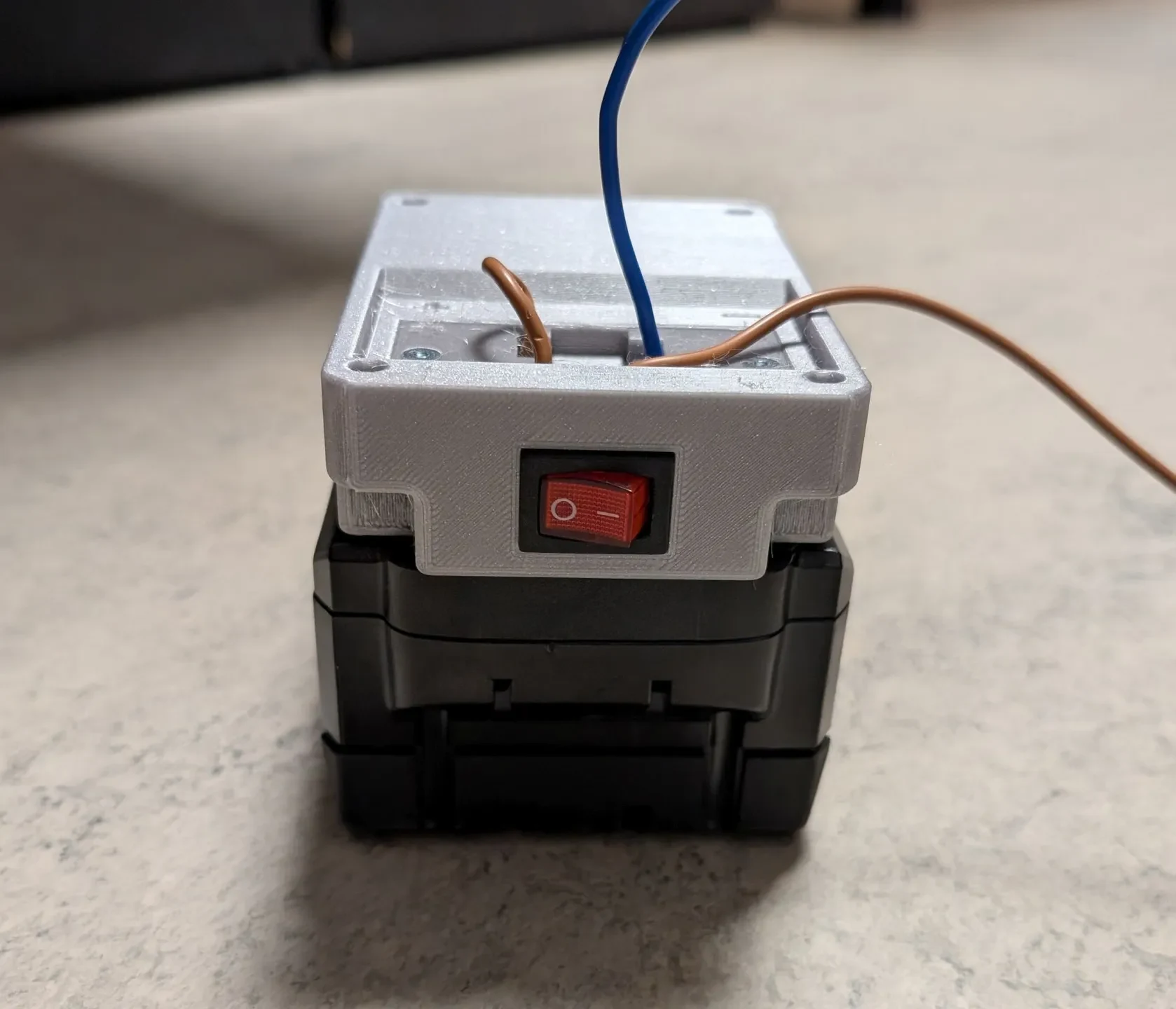

1x выключатель питания:
Размер переключателя 21 х 15 мм.
Вырез в передней панели 19,4 х 13 мм.
4 винта с потайной головкой:
М4 х 12 мм
М4 х 20 мм

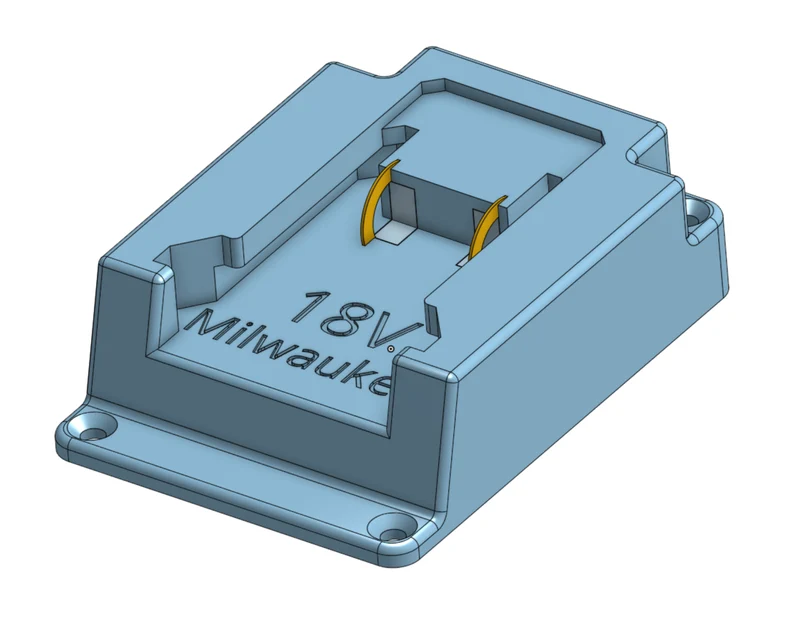

Разработано в Onshape:
