Адаптер для аккумулятора Milwaukee M18 для Falke

Чтобы выполнить эту работу, вам нужно разобрать инструмент Falke и добраться до материнской платы.

Имеются отверстия 4х1,8 мм, поэтому вы можете использовать нить в качестве направляющей и склеить ее, или просверлить отверстия для винтов. Я использовал болт М4х40 и отрезал лишнее.

Распечатать инструкции

Распечатайте все модели без поддержки, увеличивайте количество периметров, пока не получите твердое тело.

Электропроводка

Сначала разберите кусторез, чтобы получить доступ к материнской плате.

Найдите B+, снимите его с платы, припаяйте провод и проделайте отверстие, чтобы можно было вывести провод наружу к адаптеру батареи Milwaukee.

Подключите -(отрицательный) полюс первой батареи к -(отрицательному) полюсу машины Falke.

Подключите + полюс Милуоки к — (отрицательному) полюсу второй батареи M18.

Подключите +полюс второй батареи к проводу B+, который вы отпаяли от материнской платы.

Теперь машина должна работать!

Сборка

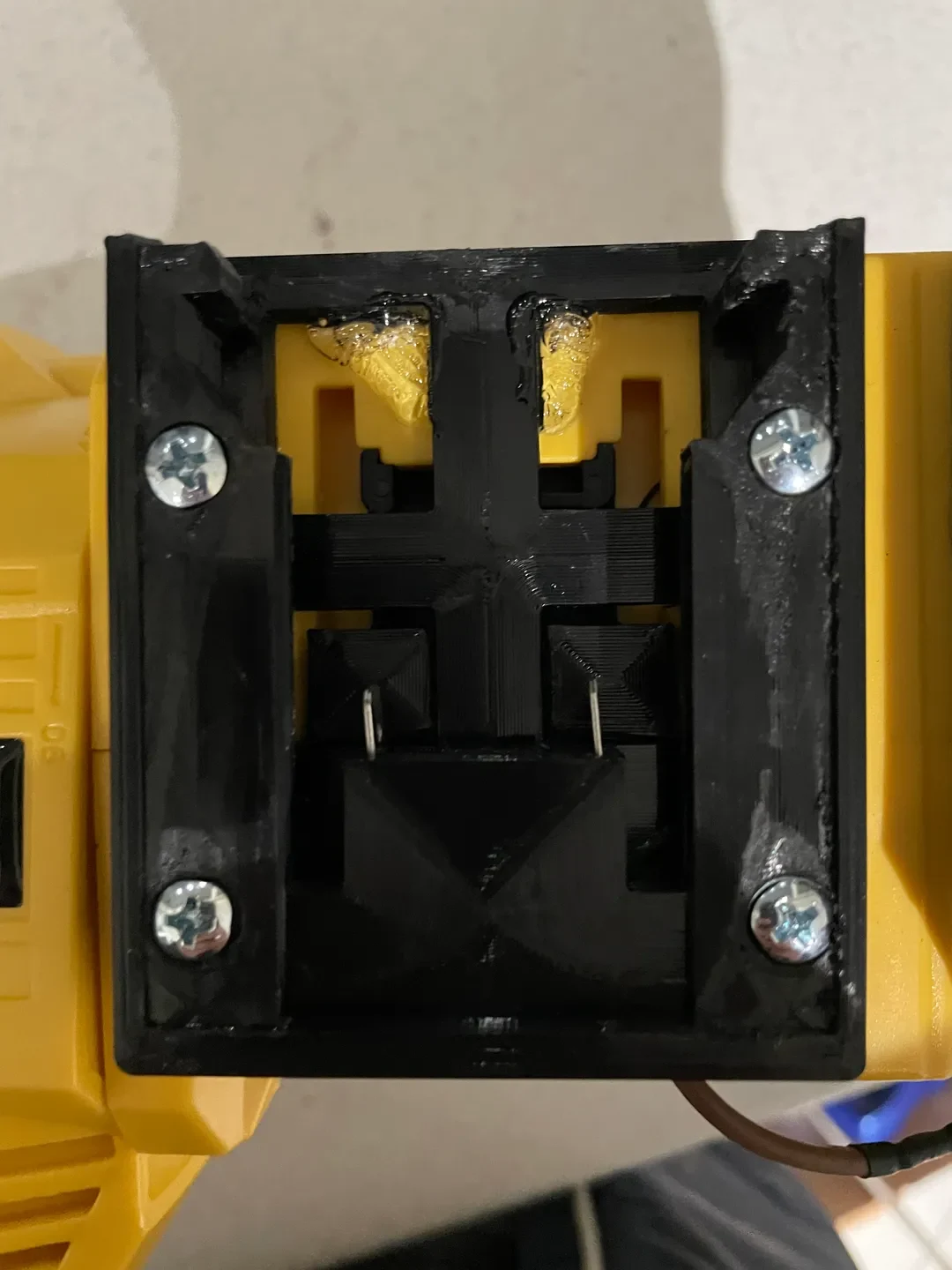

Используйте синие лепестковые разъемы с отрезанным синим цветом, склейте или скрепите две части адаптера аккумулятора болтами.

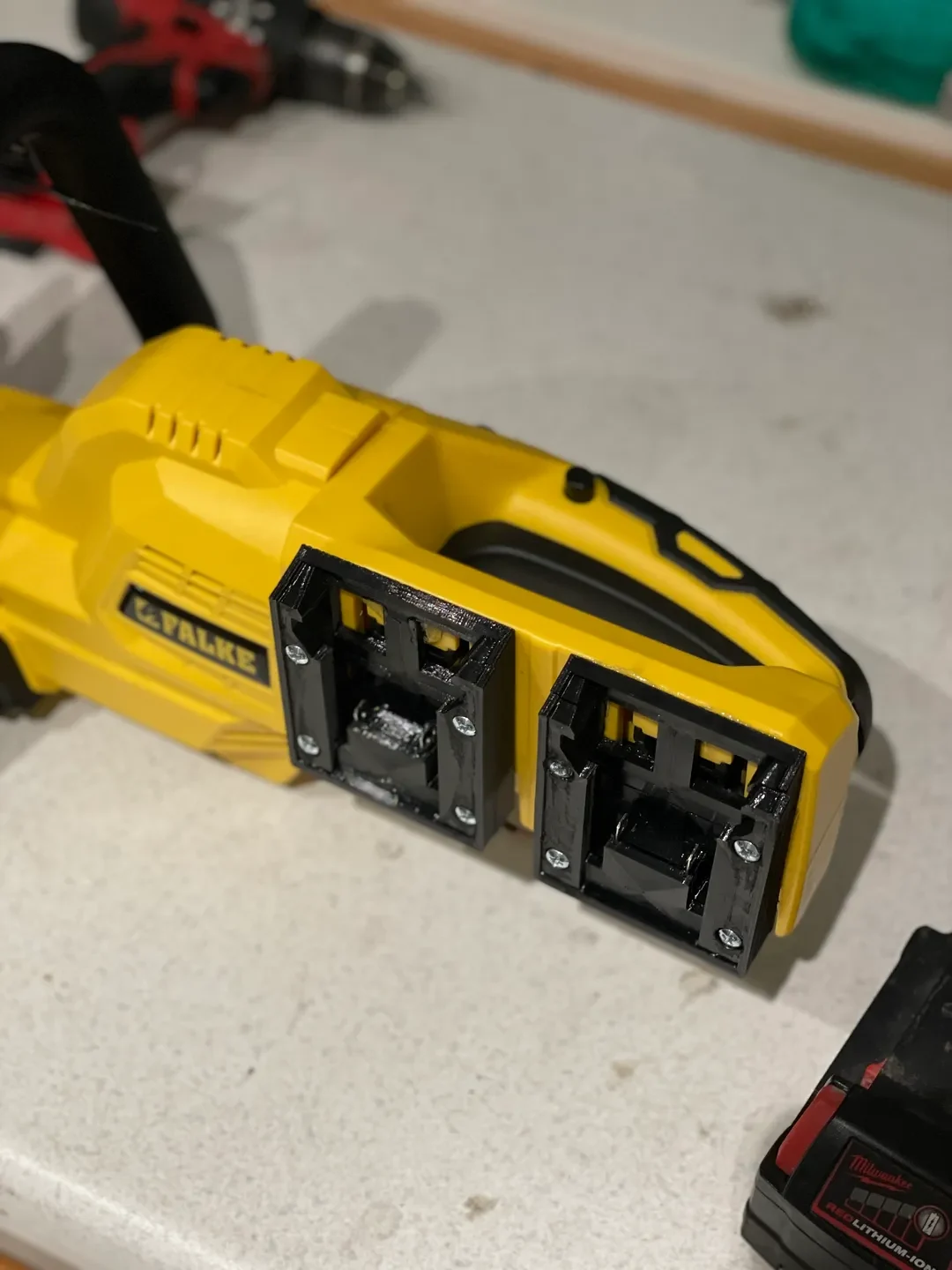

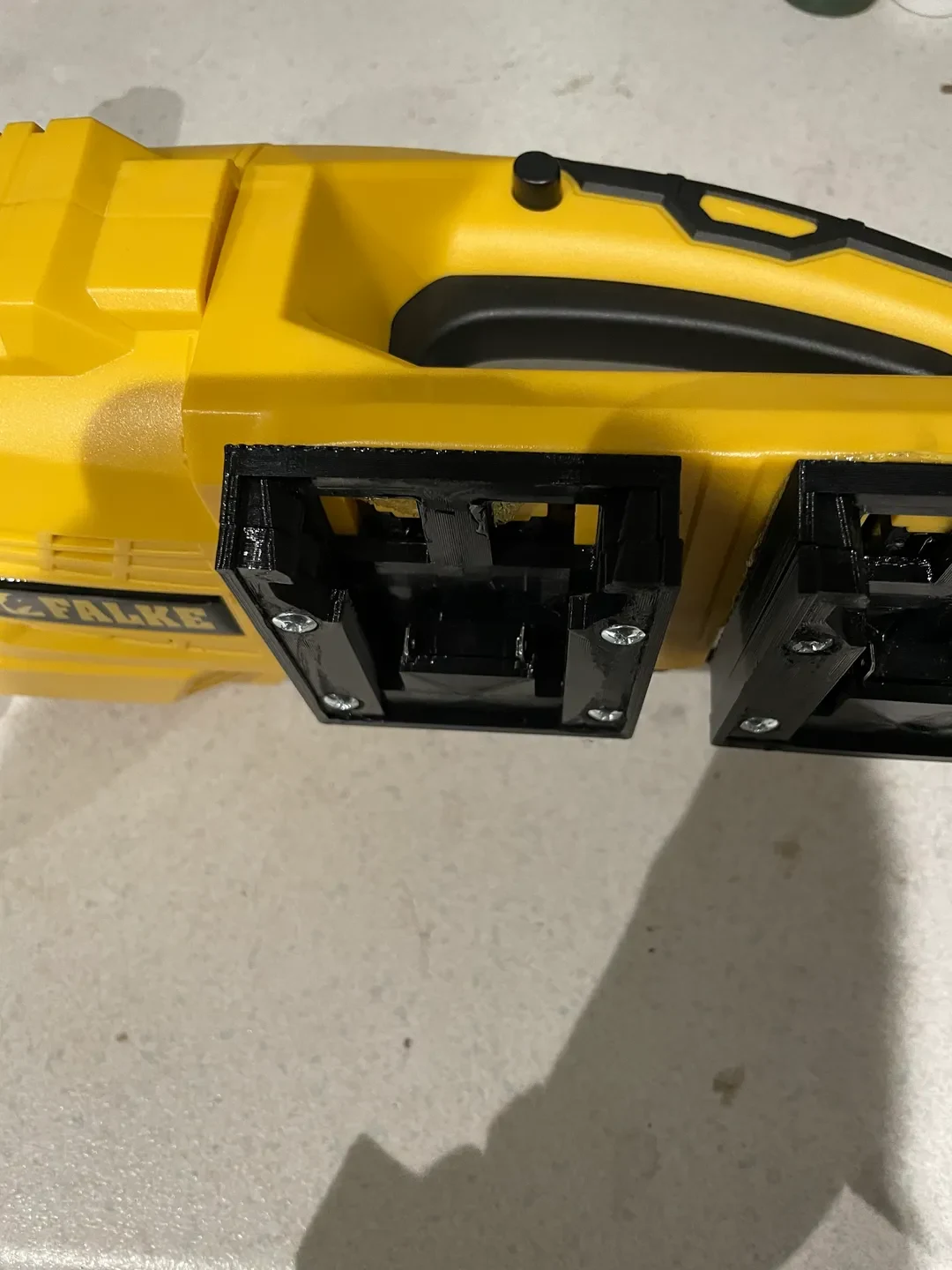

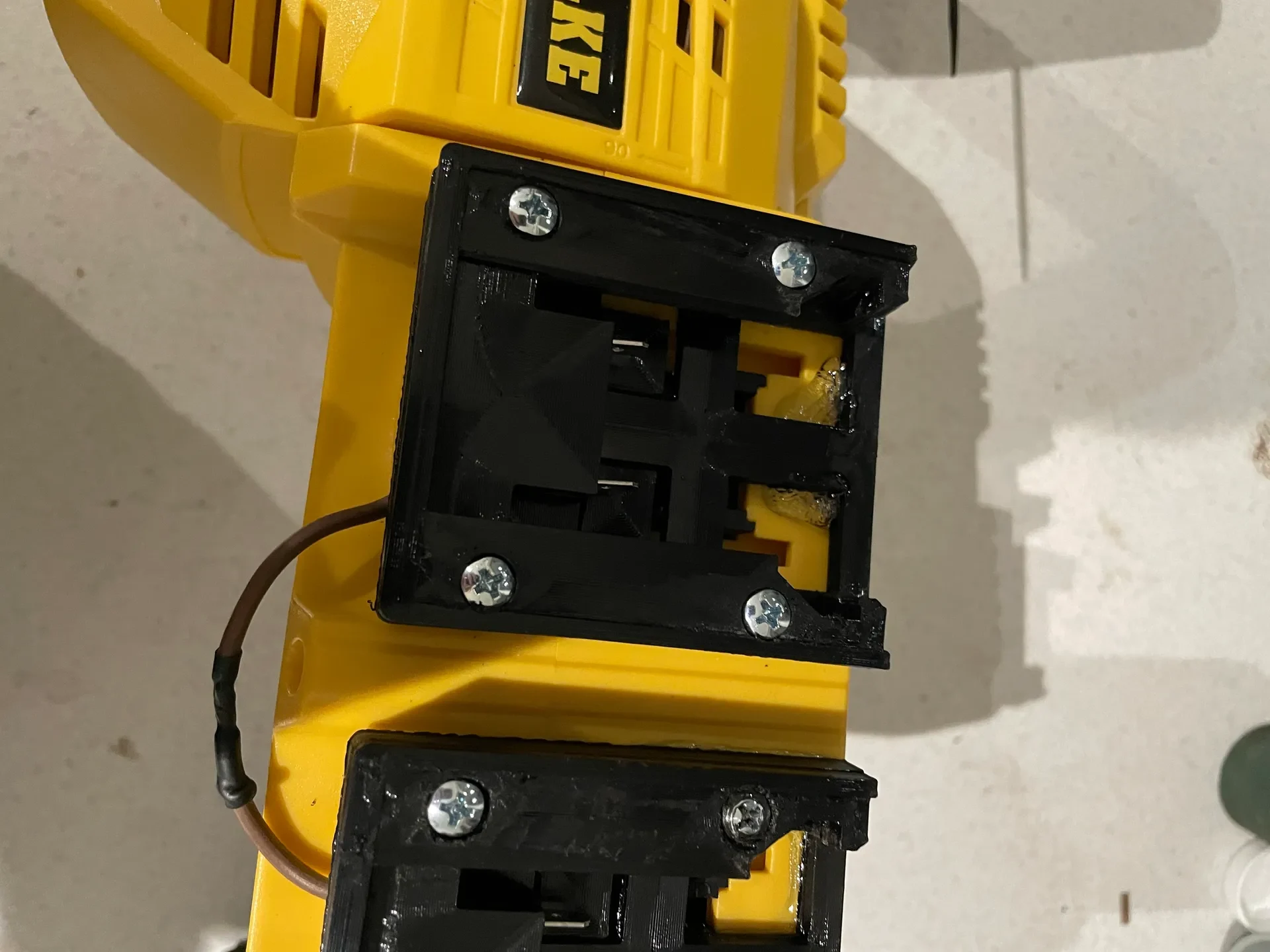

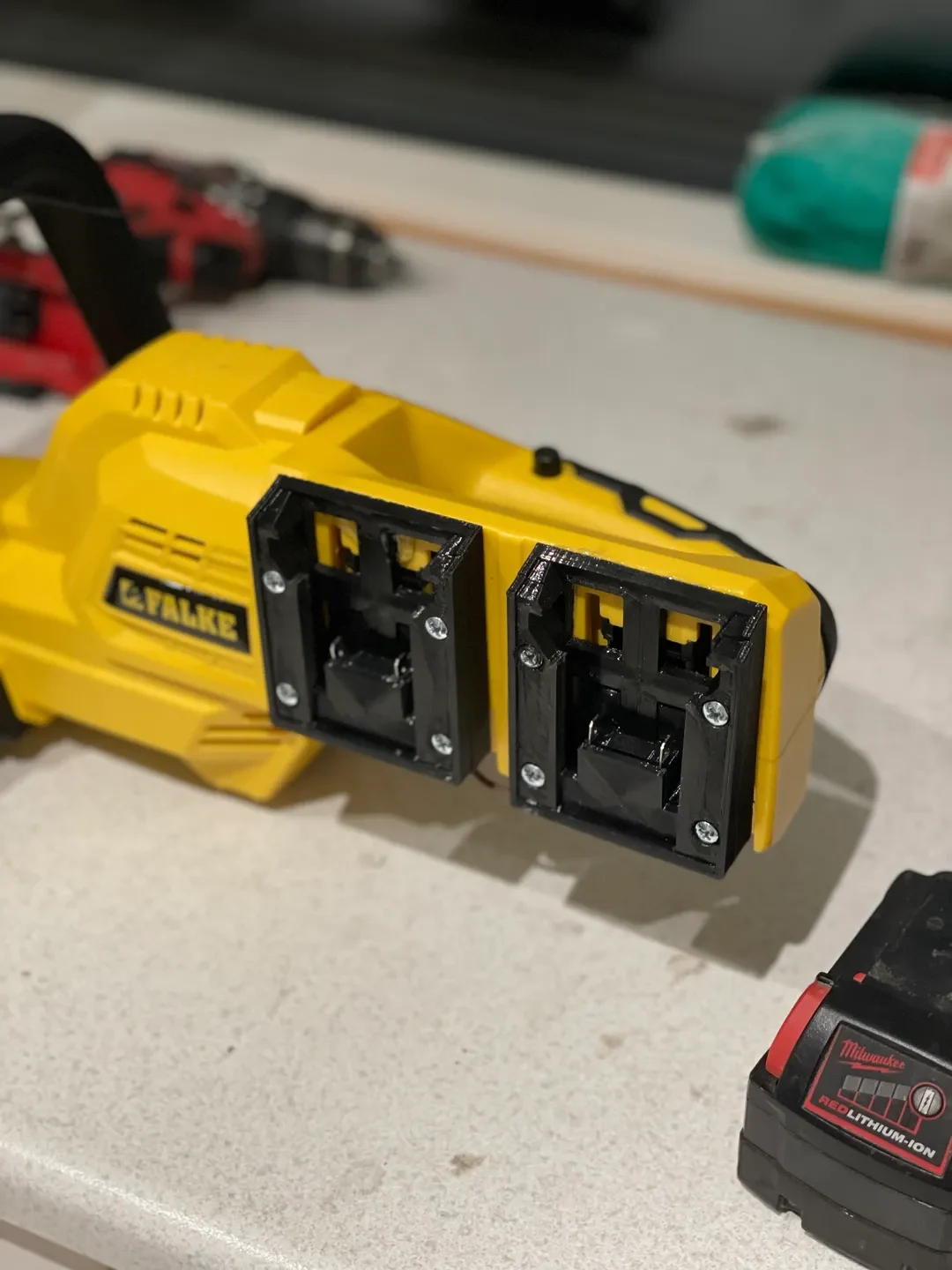

Вставьте адаптер Falke в гнездо для батарей, подключите проводку и приклейте два адаптера батарей к адаптерам Falke.

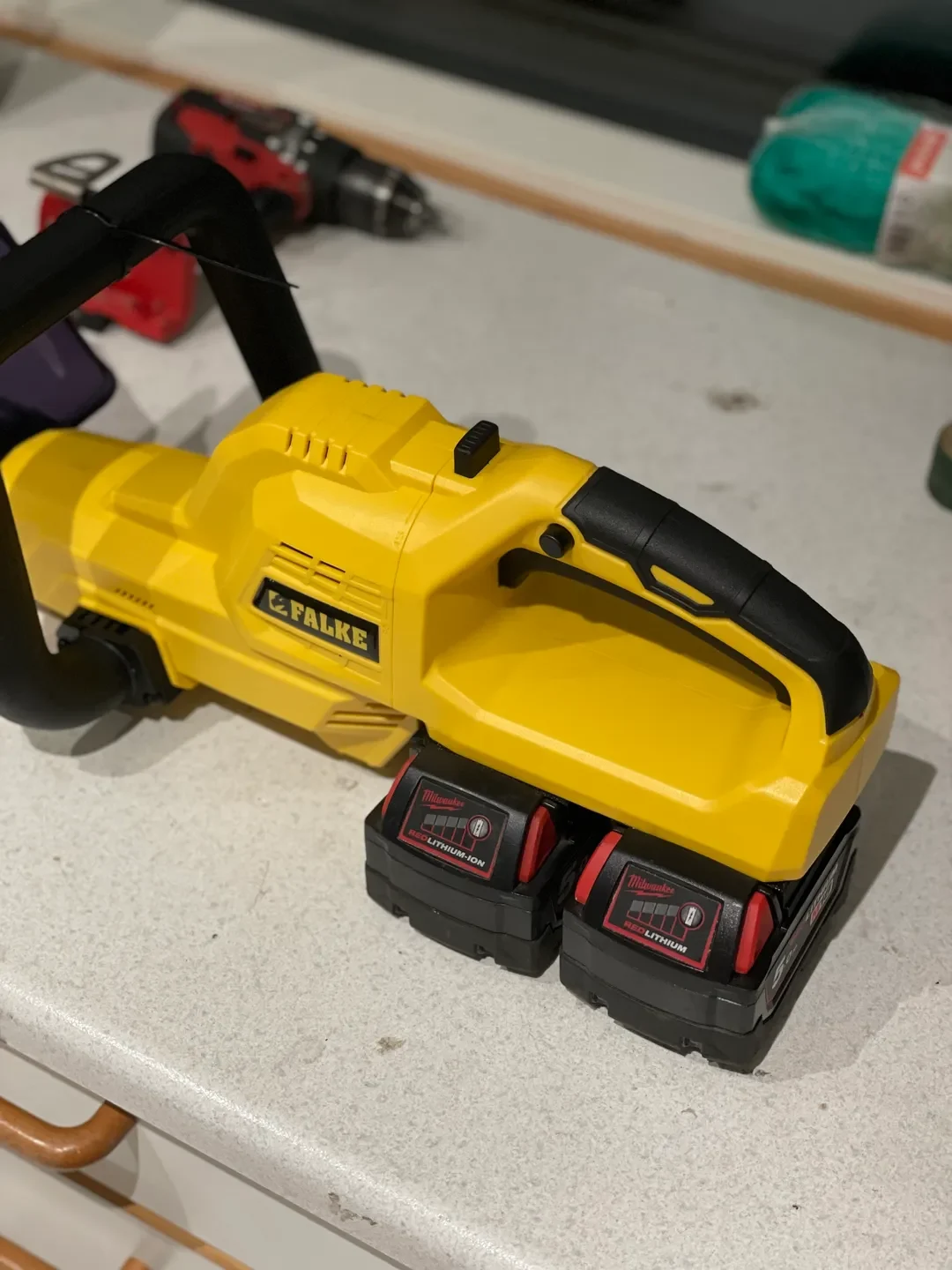

Завершенный
