Mosquito (открытая бета-версия V2) Верхний батарейный отсек
Привет всем,
Я хотел бы представить свое решение Mosquito Custom N1Solution:
Я начал с базы Mosquito V2, копии с открытым исходным кодом для 3D-печати (https://www.printables.com/model/564524-mosquito-airsoft-kit-open-beta-2), работа дизайнера которой замечательна.
Как и во многих случаях с репликами для страйкбола, расположение батареи является ограничением, которое необходимо учитывать при окончательном проектировании копии. Вообще говоря, аккумулятор размещается в прикладе, верхней части или цевье реплики, но в случае с Mosquito V2 первоначальный конструктор планировал разместить его в прикладе или в глушителе.
Я особенно сторонник размещения аккумулятора в верхней части, так как это обеспечивает лучший баланс реплики и значительно уменьшает ее размер (например, MP5, AKSU, UMP45, M4 CCR), поэтому я решил спроектировать расположение батареи в верхней части реплики.
Двумя ограничениями были:

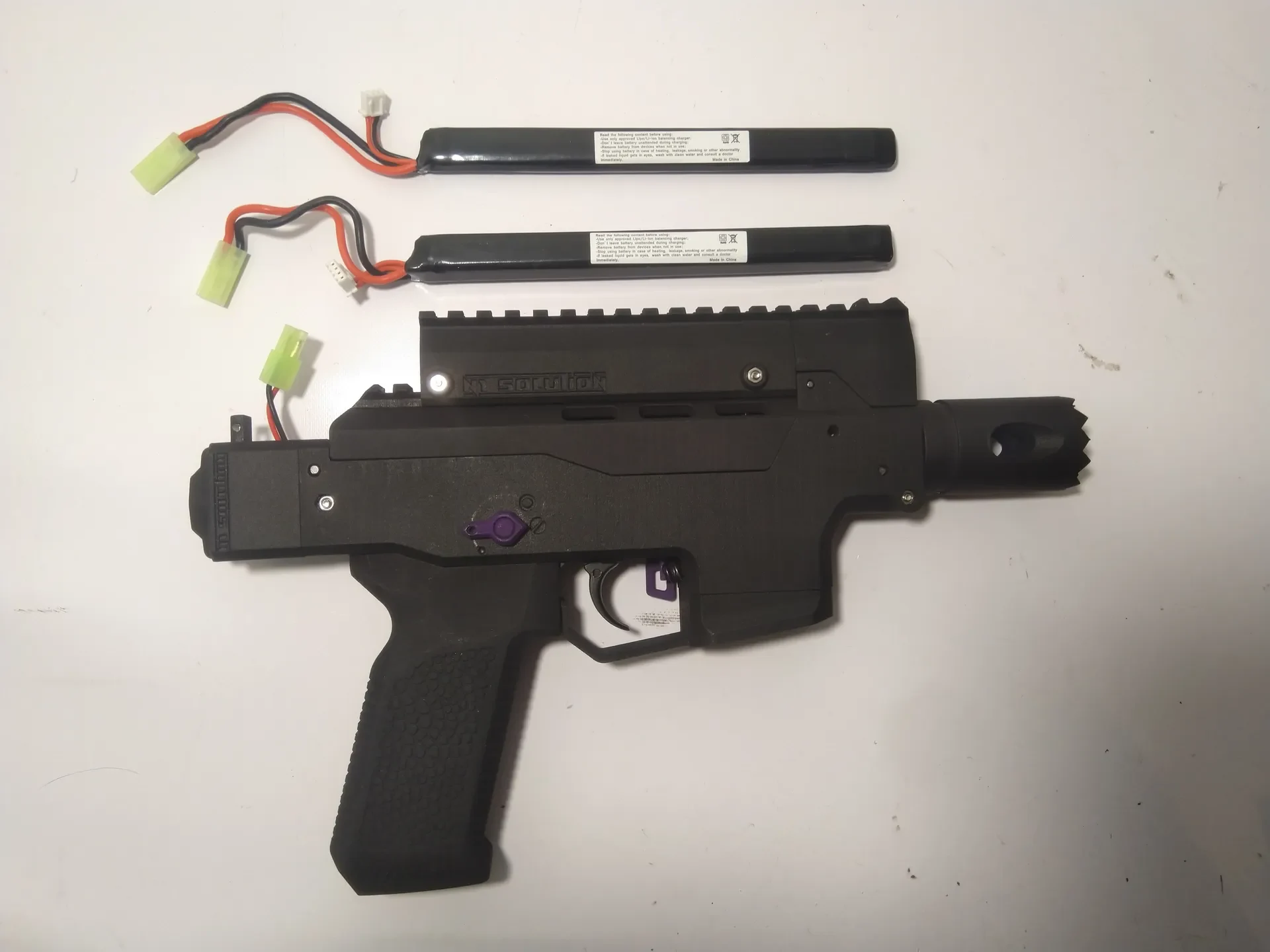

— размер аккумулятора, так как мне пришлось учитывать типоразмер аккумуляторов, используемых в репликах с данной архитектурой (длинная палка).
— Аксессуар должен быть установлен на оригинальную копию с минимальными модификациями.

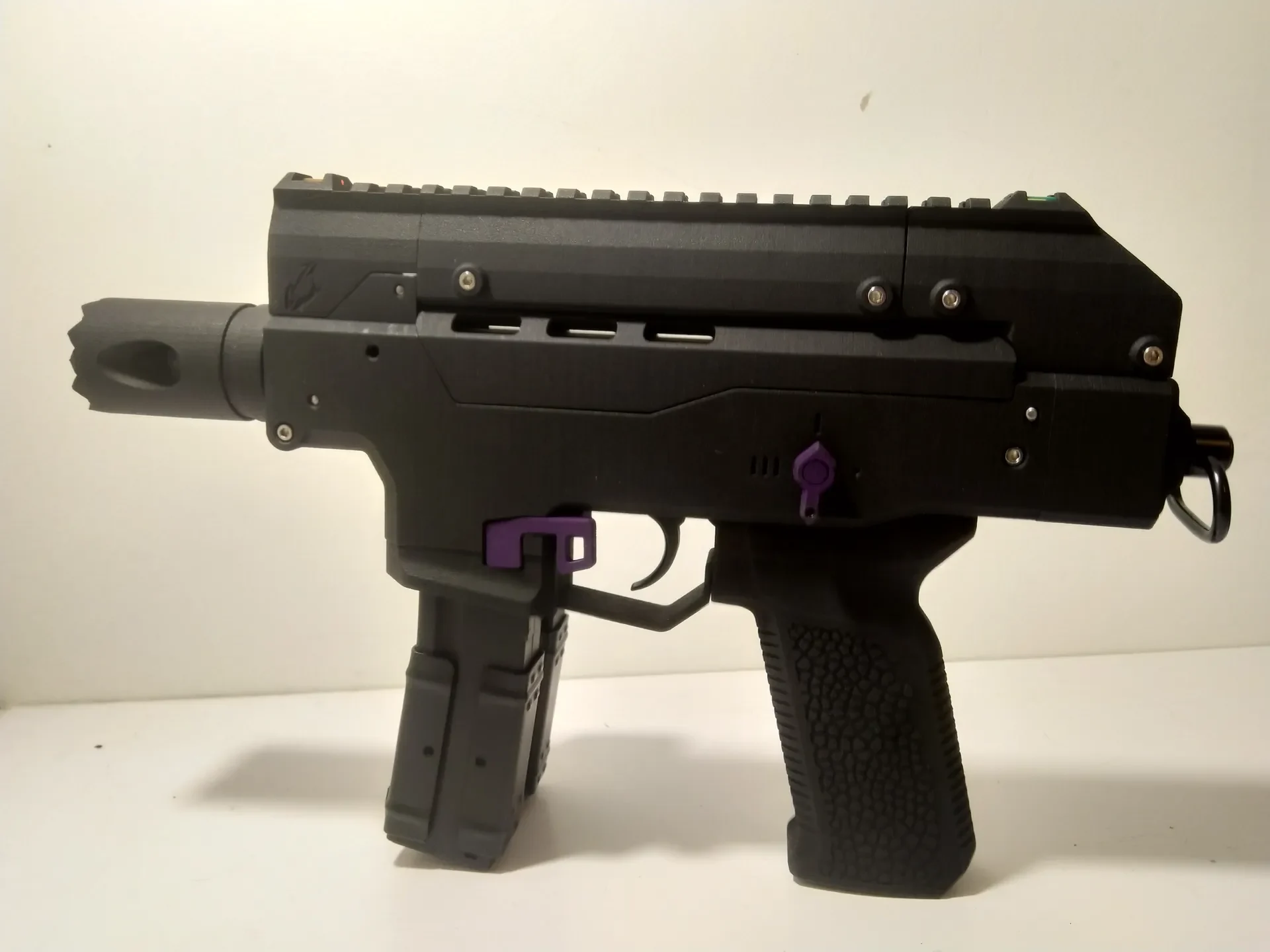

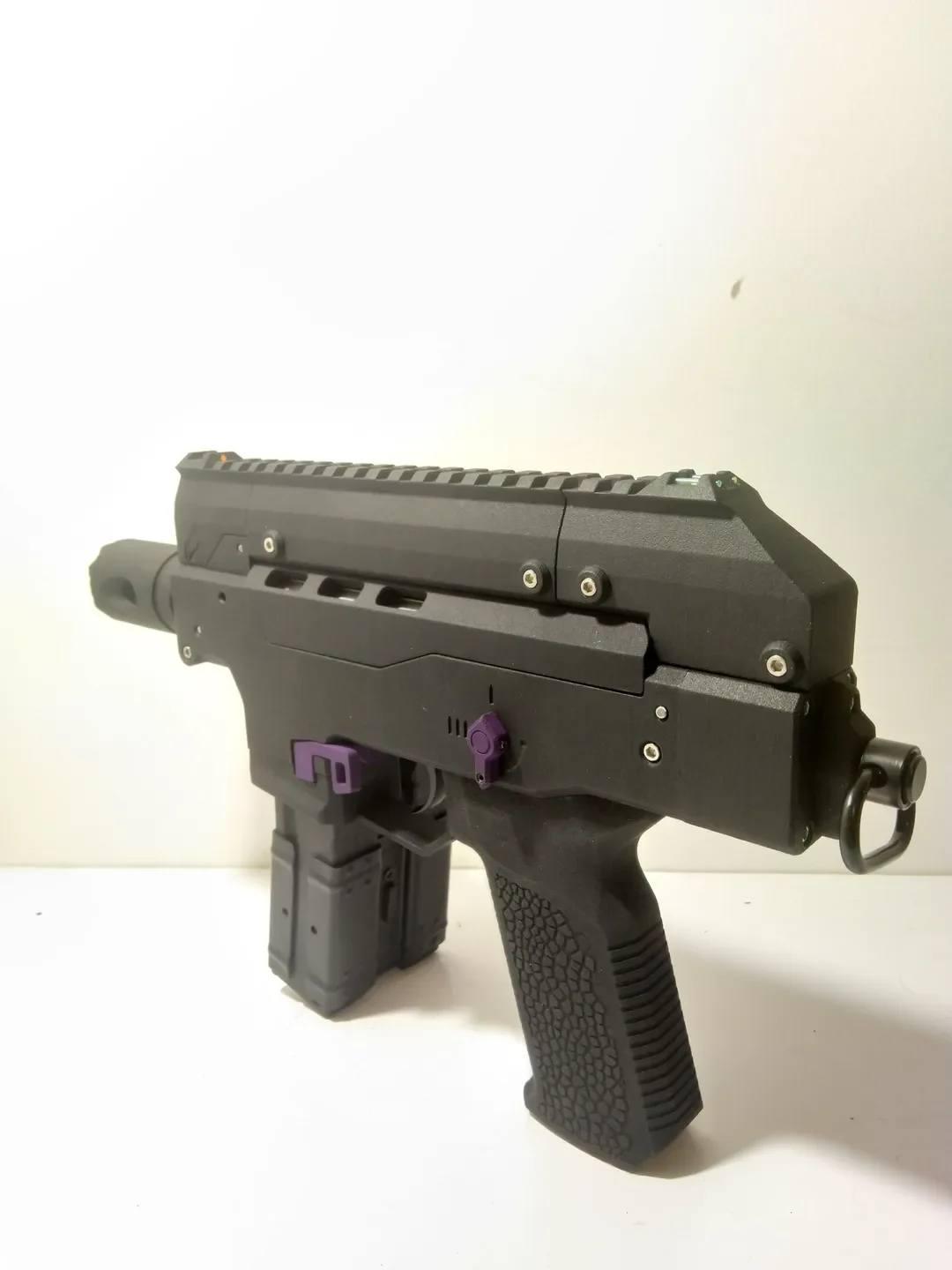

Черпая вдохновение из M4 CCR, я разработал корпус, который можно использовать на планке Пикатинни реплики, в части «Front_Housing», а также добавив место в задней части копии. Э��от корпус устанавливается непосредственно на оригинальную копию и требует лишь незначительной модификации «Ресивера» для прокладки тросов коробки передач (также доступны 3D-файлы модифицированного «Ресивера»).

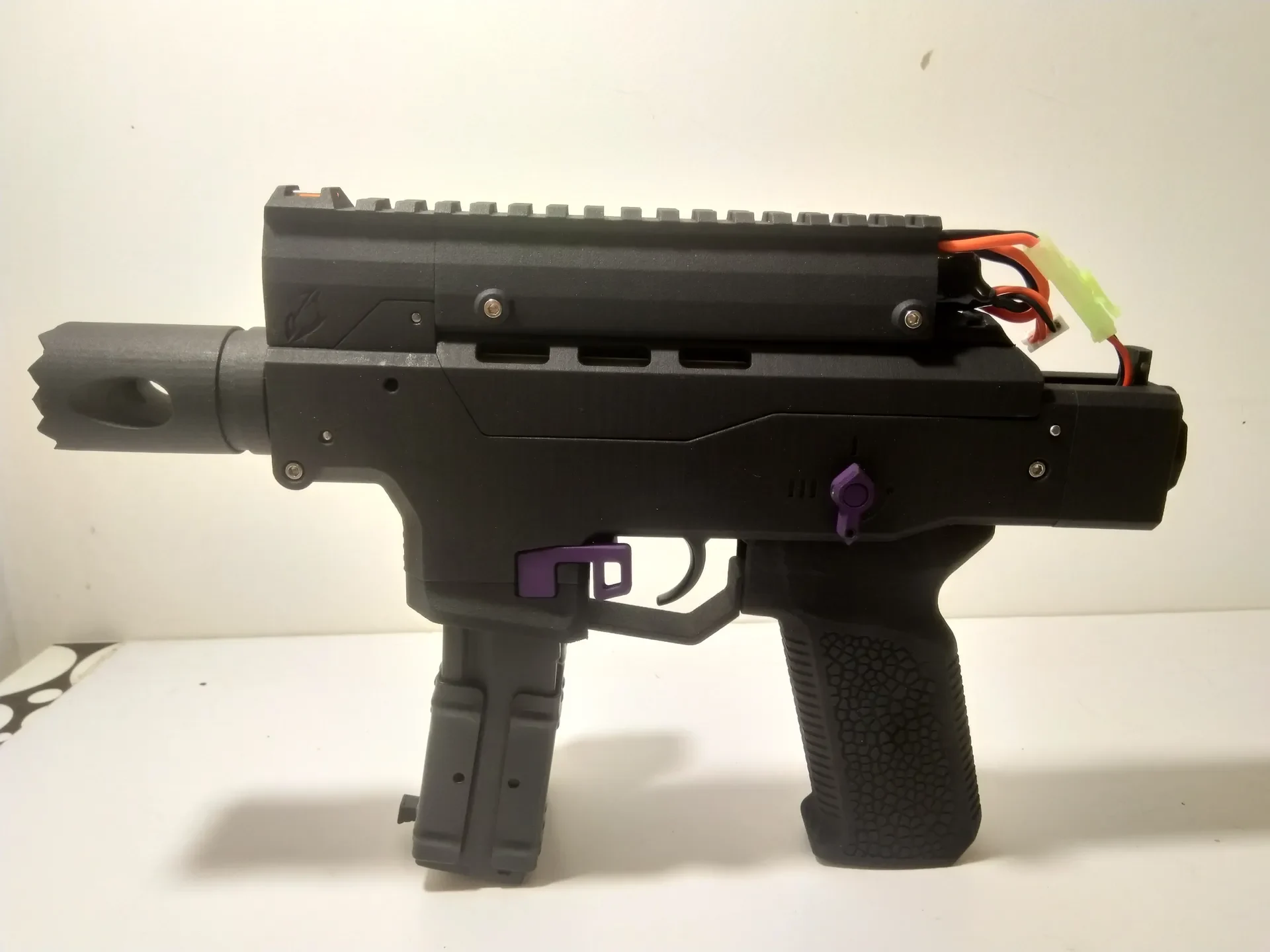

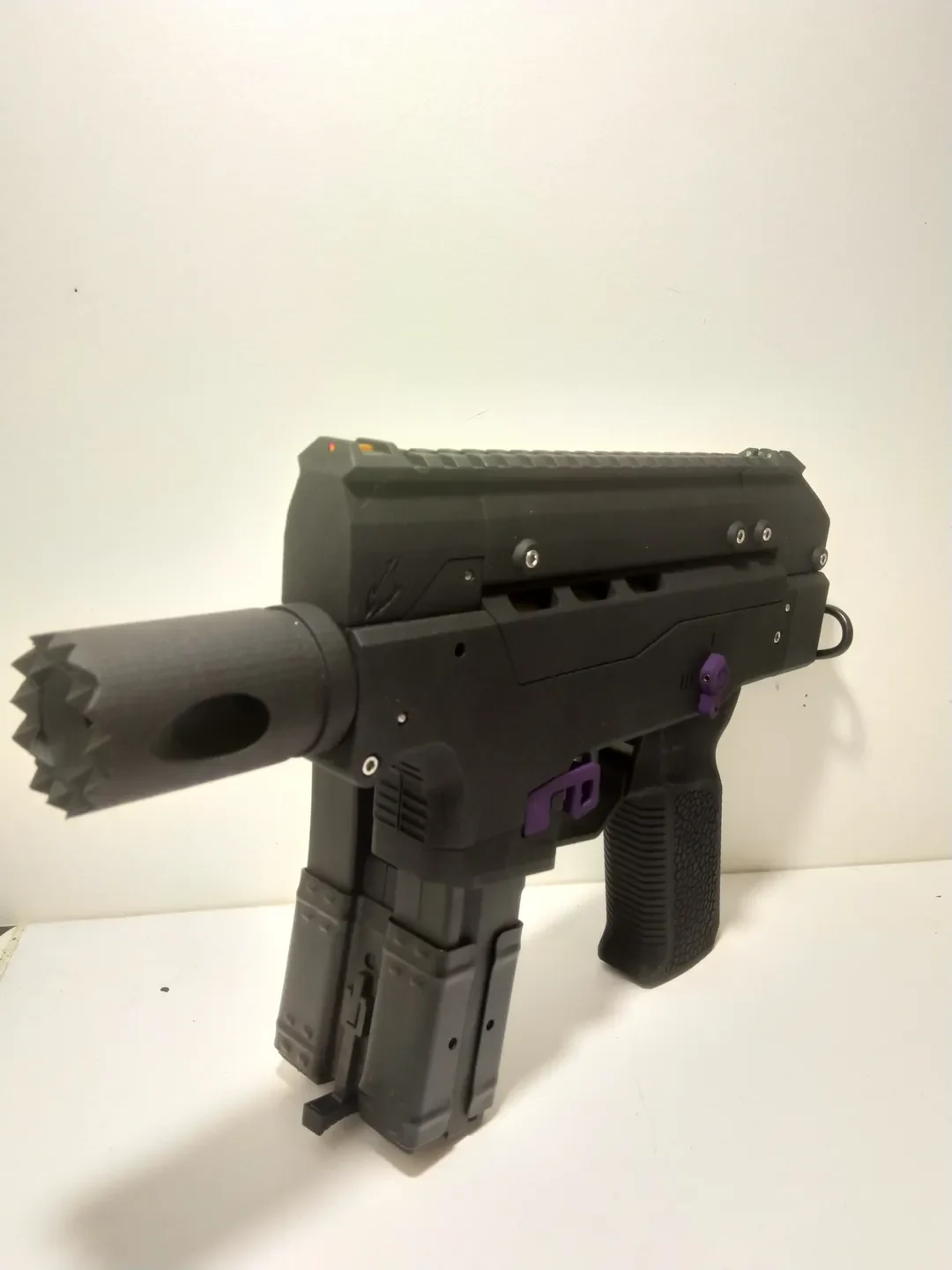

Размер батареи, дополнительные провода и розетка означали, что мне пришлось сделать блок, чтобы немного расширить заднюю часть копии, чтобы вместить все, придав ей непреднамеренный вид «болтера» Warhammer40K (отсюда и увеличенный пламегаситель).

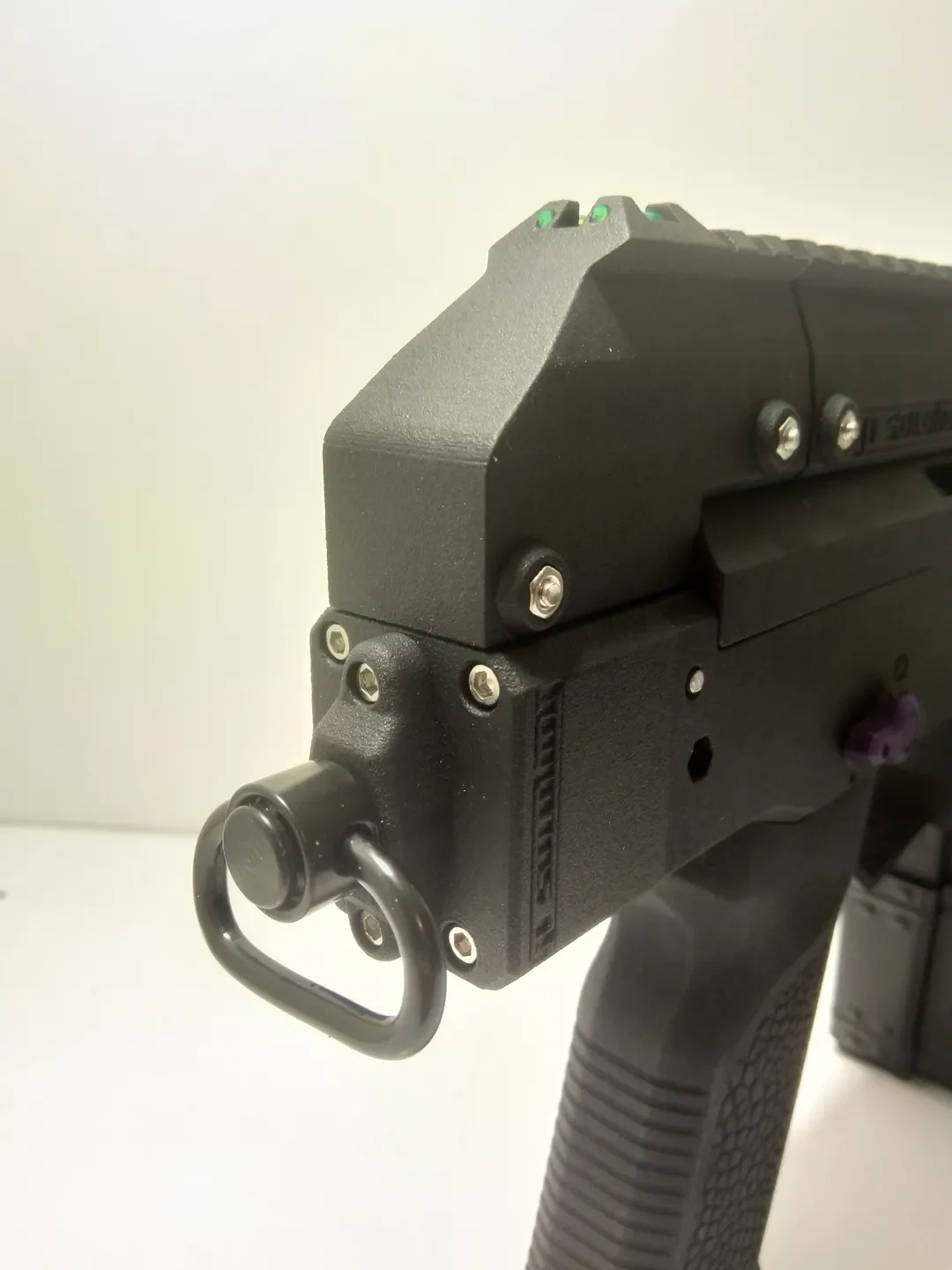

Этот блок по-прежнему ��озволяет крепить оригинальные приклады реплики с помощью винтов M3x40, а также позволяет устанавливать планку Пикатинни/1913 или крепление для ремня QD.
Небольшой штрих N1 Solution: оптоволоконные прицелы, встроенные в верхнюю планку Пикатинни.
