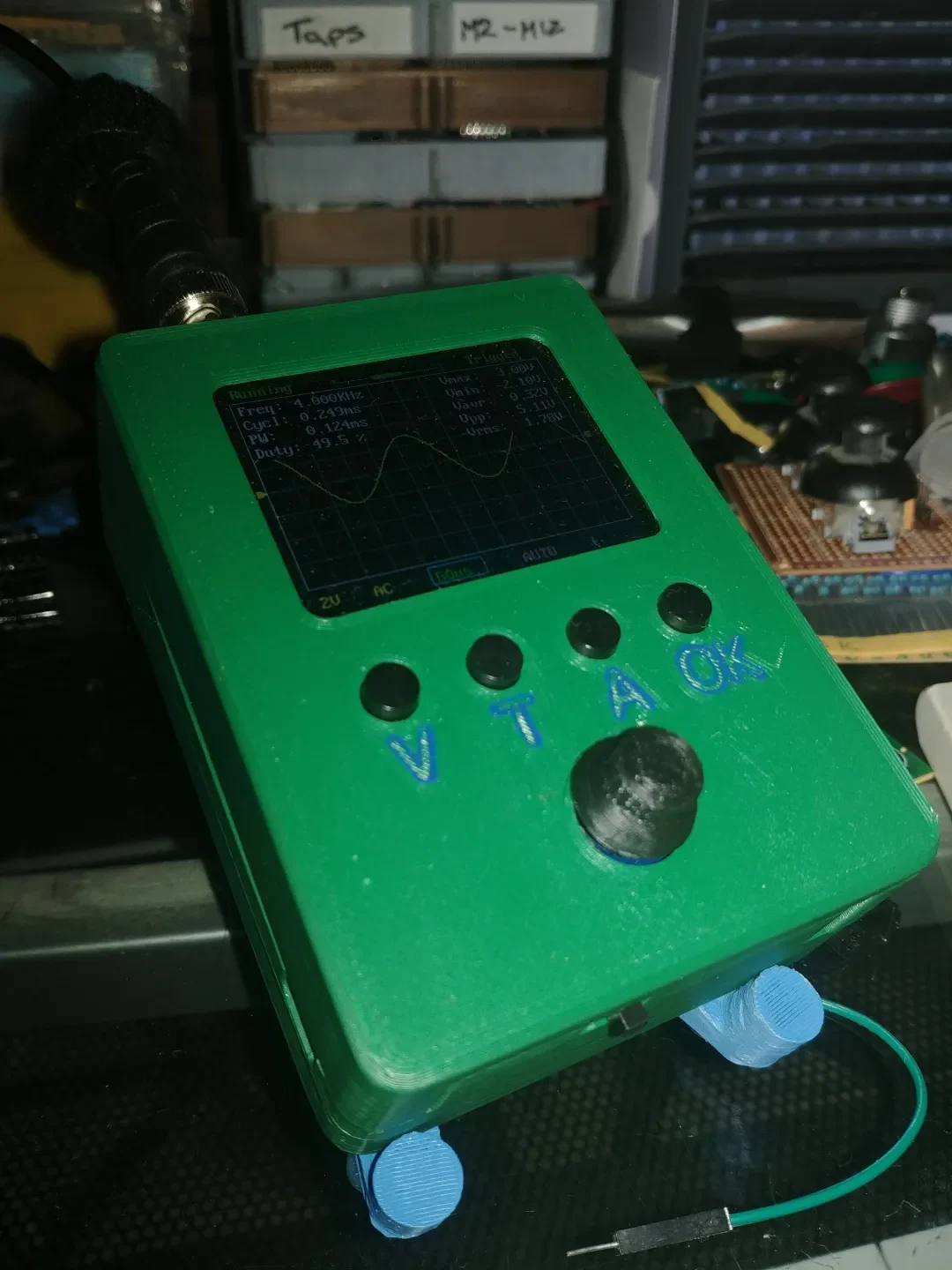

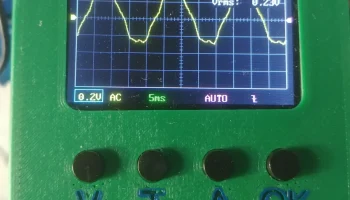

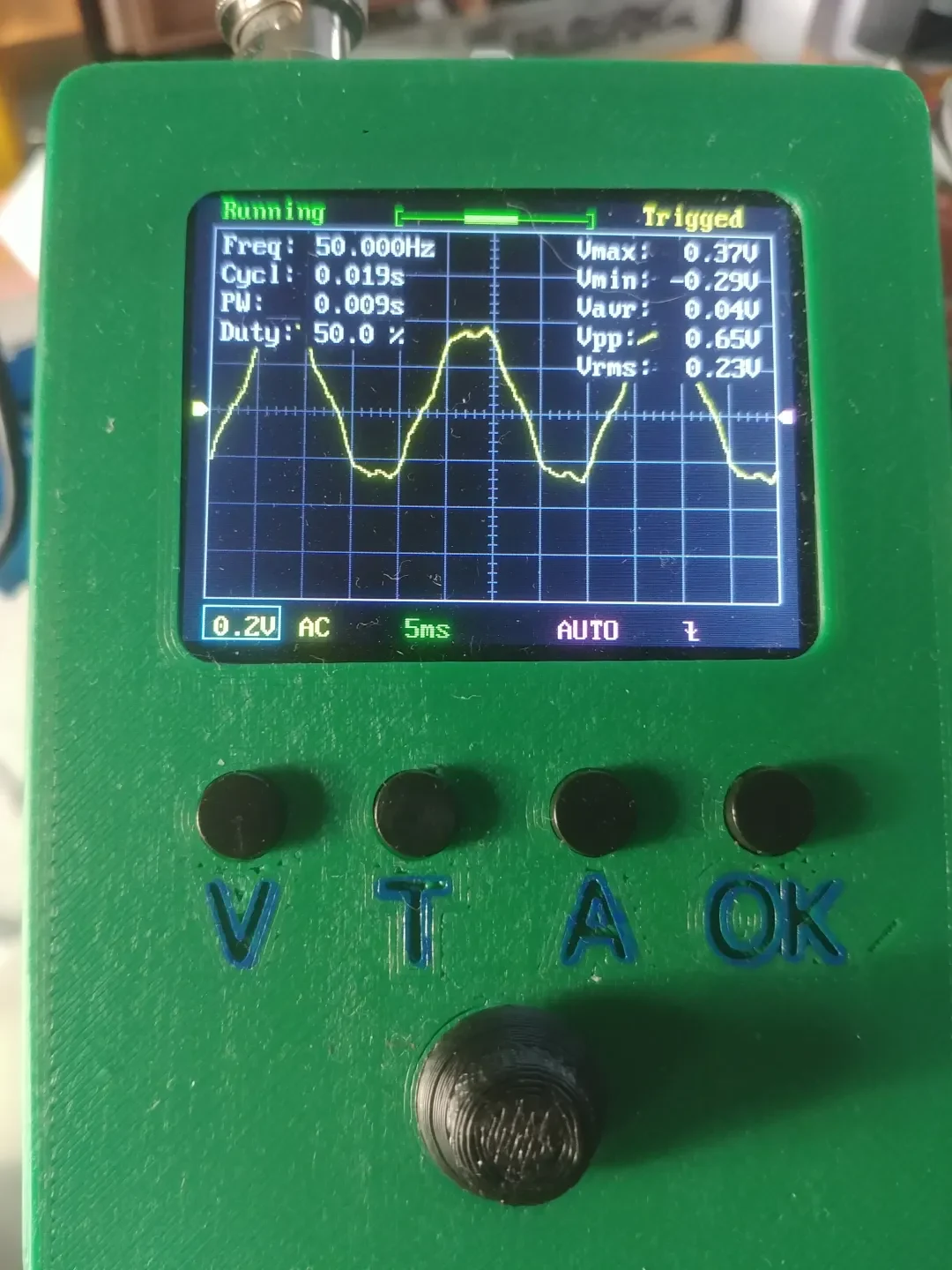

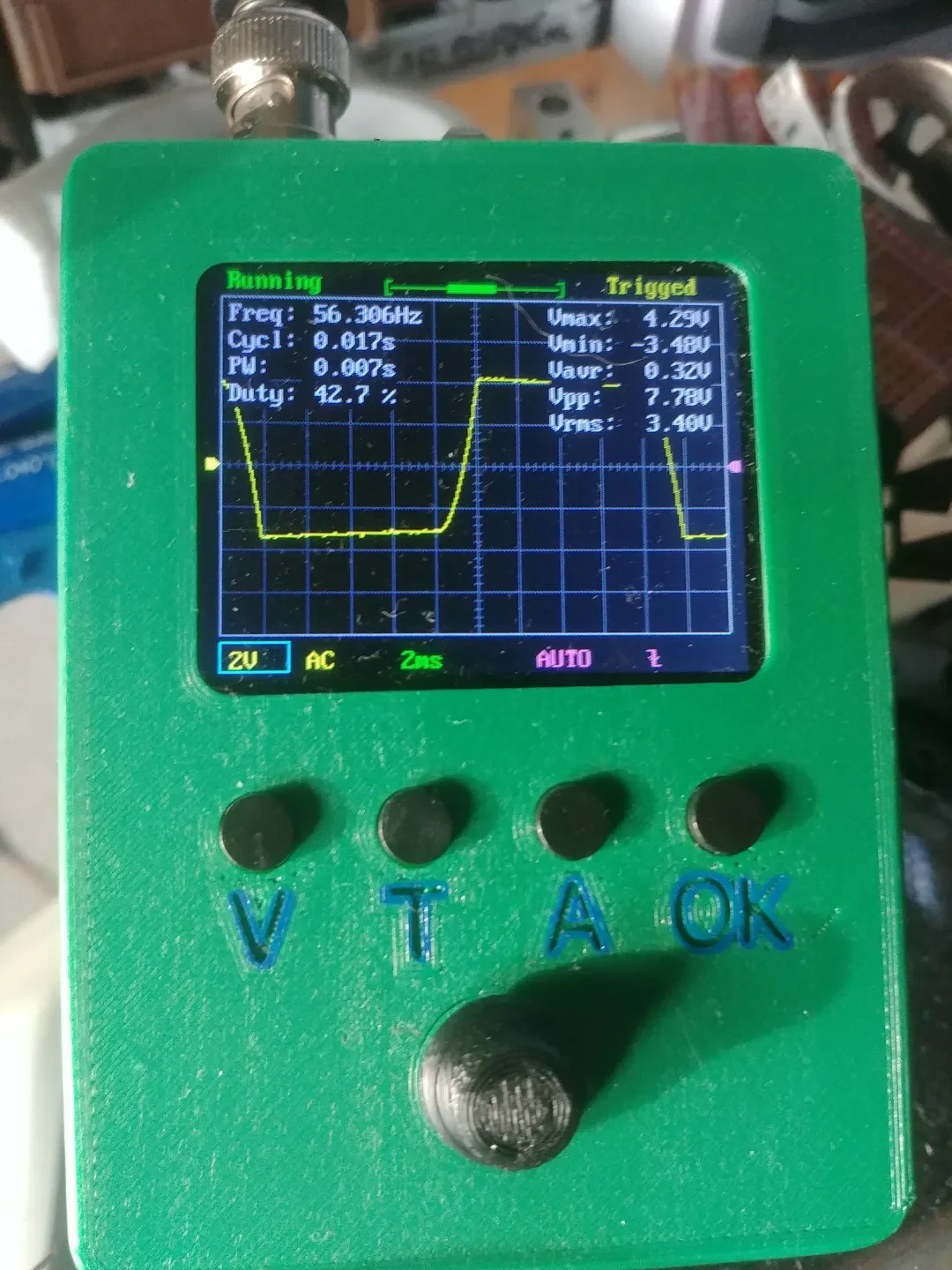

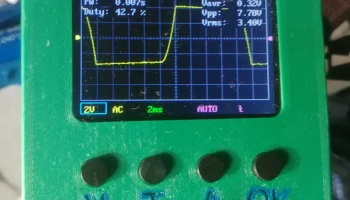

Корпус с литий-полимерной батареей для осциллографа DSO150

DSO150 — отличный осциллограф малого форм-фактора, продаваемый как портативный. Это было бы здорово, если бы не одно обстоятельство. Большинство версий продаются без батареи и требуют использования внешнего источника питания 9 В. По моему опыту, среднее напряжение 9 В длится недолго, и если вы не купите один из этих дорогих перезаряжаемых аккумуляторов, это также будет пустой тратой материалов.

Этот предназначен для установ��и перезаряжаемого аккумулятора LiPo. Первоначально я использовал старую батарею от моего LG G6, которая постепенно разряжалась все быстрее и быстрее, но позже я перешел на батарею емкостью 5000 мАч. Я использовал USB-C TP4056 для зарядки аккумулятора и повышающий преобразователь MT3608 для повышения напряжения с 3,7 В до 9 В. Я использовал болты с потайной головкой М2,5х30 мм и при необходимости обрезал их.

БМ

Количество деталей
DSO150 Комплект 1
TP4056 Зарядная плата USB-C 1
Повышающий преобразователь MT3608 1
Аккумулятор емкостью 5000 мАч — 105575 (или любой аккумулятор Lipo размером около 55x75x10 мм или меньше) 1
Болты с потайной головкой M2,5x30 мм 6
Двусторонние липкие подушечки для крепления аккумулятора, плат зарядки и повышающего преобразователя.
Разъем JST или Dupont Male 1
Разъем JST или Dupont «мама» 1

Сборка

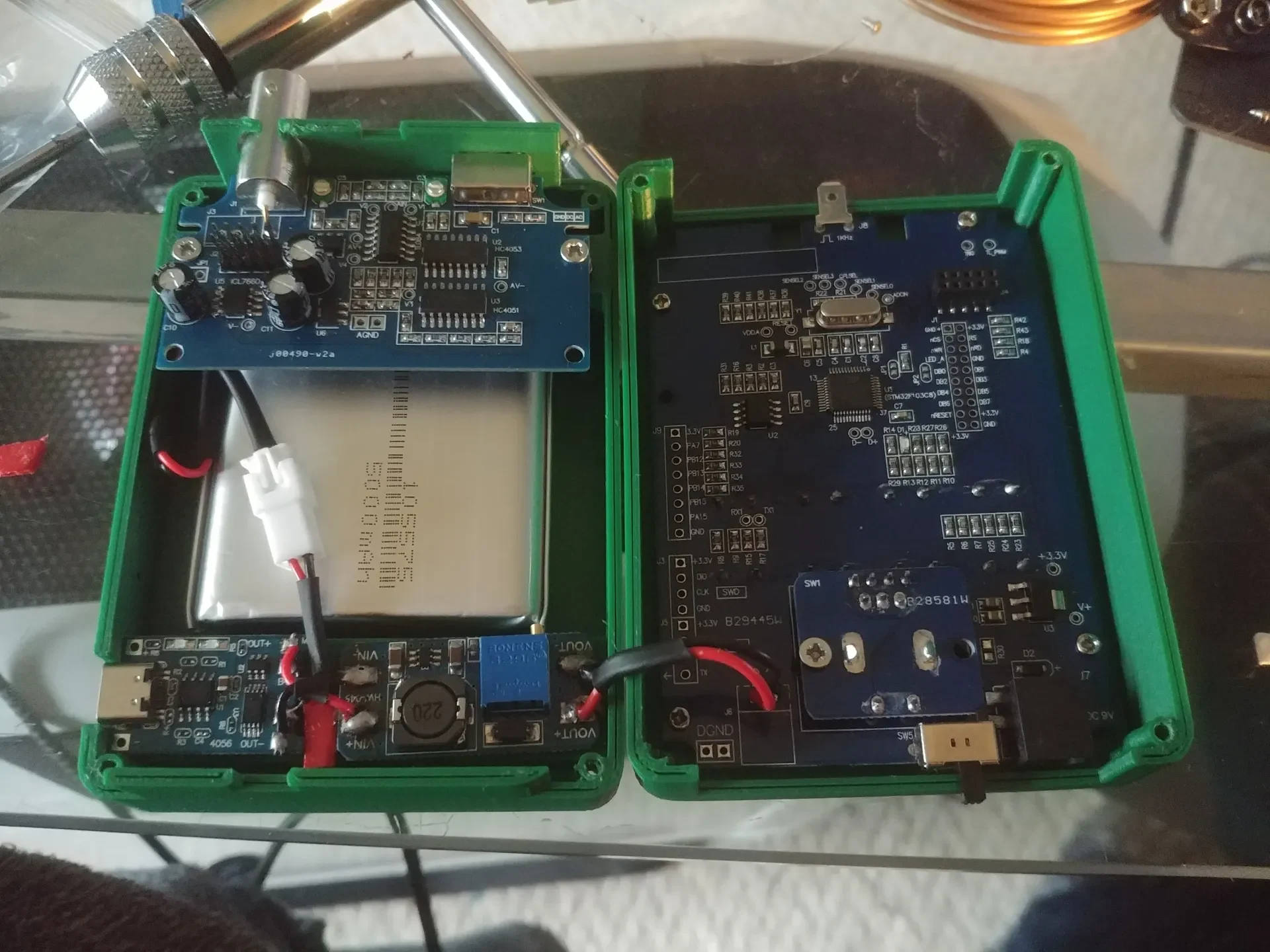

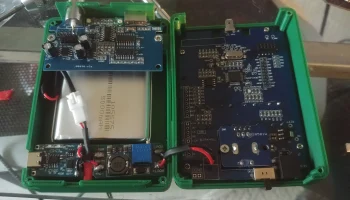

Схема относительно проста в подключении. В конечном итоге это должно выглядеть примерно так:

При необходимости подбейте 4 отверстия для соединения двух половин корпуса вместе и 2 отверстия для крепления аналоговой платы метчиком М2,5х0,4.
С помощью мультиметра установите напряжение повышающего преобразователя на 9В.
Припаяйте 2 провода к 2 клеммам, отмеченным ⊕ и ⊝, в левом нижнем углу платы без дисплея. К плате могут быть припаяны 2 контакта, которые необходимо будет снять.
Прикрепите дисплей к верхней части корпуса с помощью небольших саморезов, которые прикрепят плату к оригинальному корпусу.
Нажмите один из диско�� на поворотный регулятор. Циферблат должен иметь достаточное боковое перемещение, чтобы его можно было щелкнуть.
При необходимости удлините или припаяйте провода к клеммам + и — аккумулятора. Они должны быть достаточно длинными, чтобы удобно доставать до перемычки, которая является частью дна корпуса. Обожмите одну половину выбранного разъема к проводам.
Припаяйте 2 провода к клеммам B+ и B- платы зарядки. Обожмите вторую половину выбранного вами разъема к этим проводам.
Припаяйте 2 очень коротких провода между клеммой OUT+ платы зарядки и VIN+ повышающего преобразователя. Сделайте то же самое для клемм OUT и VIN.
Припаяйте кабели, идущие от клемм ⊕ и ⊝ основной платы, к клеммам VOUT+ и VOUT- повышающего преобразователя.
Предполагая, что батарея заряжена, подключите батарею и включите осциллограф, пока экран не включится и не загрузится прошивка, все готово.
С помощью липких подушечек прикрепите плату зарядки и повышающий преобразователь к перемычке в нижней части корпуса, а аккумулятор — в полость в нижней части корпуса. Плата для зарядки должна быть достаточно жесткой, чтобы можно было вставить кабель USB-C в плату для зарядки, не отсоединив плату.
Закрепите аналоговую плату с помощью 2 винтов M2,5x0,4, их, скорее всего, придется укоротить до длины 5-10 мм.
Соедините две половинки корпуса вместе с помощью 4 винтов М2,5х0,4. При этом убедитесь, что разъемы 2x10 аналоговой и основной платы подключены правильно.
