Параметрический держатель батареи (настраиваемый в CadQu...
Описание

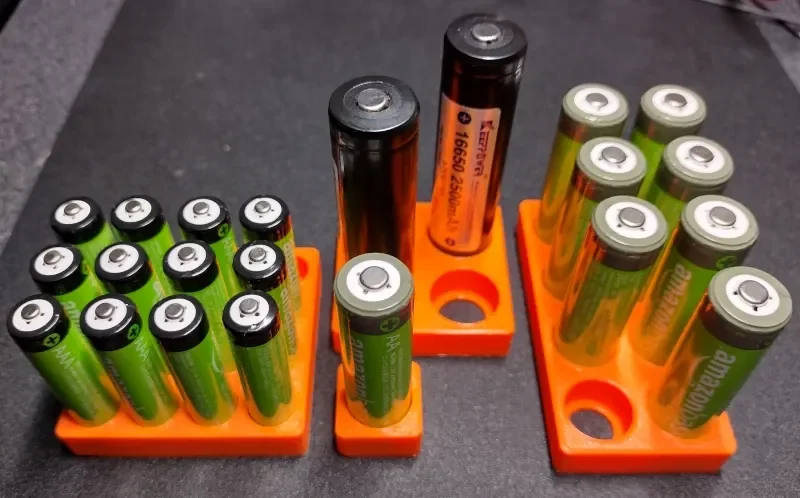

Этот параметрический держатель батарей был разработан для хранения аккумуляторных батарей, но в него можно легко вместить и обычные батарейки. В комплект входит несколько образцов STL для батарей AA, AAA и 18650 с различным количеством отсеков для батарей. В держателе имеется дно каждого отсека для батарей, так что при необходимости весь держатель (с батареями) можно вынуть из ящика.
Сценарий держате��я батареи был разработан с использованием CadQuery, модуля Python для создания моделей САПР. Исходный файл исходного кода включен и имеет несколько интересных параметров.
Образцы были напечатаны на принтере Prusa i3 Mk2 с соплом 0,4 мм.
Настройки печати
Высота слоя: 0,2
Брим: Да
Поддерживает: Нет
Материал: PETG (PLA или другие подойдут, только следите за усадкой)
Параметры
Battery_diameter — включены батареи размеров AA, AAA, C, D и 18650. Раскомментируйте размер батареи, которую вы хотите использовать в качестве диаметра. Другие можно добавить, просто измерив диаметр батареи и добавив ее. Распечатать образец размером 1x1, чтобы проверить, подходит ли батарея, обычно является хорошей идеей.
Number_of_rows — Количество рядов аккумуляторных отсеков. Значение может быть как низким, так и высоким, как вы хотите.
number_of_columns — Количество столбцов аккумуляторных карманов. Значение может быть как низким, так и высоким, как вы хотите.
box_thickness — толщина по умолчанию составляет 10 мм, чтобы держатели можно было быстро печатать, но при этом они оставались стабильными при использовании в ящике. Толщина может быть увеличена или уменьшена в зависимости от ваших потребностей.
Кастомизация
Эту модель можно настроить, открыв скрипт в CQ-редакторе, широко используемой среде IDE для CadQuery. Измените параметры, описанные выше, и выполните скрипт. Вы можете раскомментировать строку экспорта в нижней части скрипта, чтобы экспортировать настроенный держатель в STL.
Альтернативы
Эта модель ориентирована на предоставление пользователю возможности устанавливать количество аккумуляторных отсеков в сетке и не является частью какой-либо организационной системы. Существует аналогичный держатель батареи на основе CadQuery, который будет работать с системой Gridfinity, если он больше соответствует вашим потребностям.
