TRV602 TRV604 Термостатический радиаторный клапан Компле...

Вот мой вариант преобразования трех батареек типа АА в двойную аккумуляторную батарею 1S2P 18650 для моего TRV 604/TRV602.

Мои TRV604 установлены на клапанах Danfoss RA.

С этими термостатическими клапанами я использовал около 60 батареек АА за 6 месяцев.
Я хотел что-то, что служило бы дольше и можно было бы перезаряжаться. Я мог бы использовать NIMH-аккумуляторы на 1,2 В, но они разряжаются слишком быстро и заряжаются долго.

Для сборки адаптера вам понадобится:

1x схема защиты микро-USB TP4056
2x (или 1) аккумуляторный элемент 18650
4 куска одножильного жесткого медного провода длиной около 15 см.
2 винта M3x5 мм (для клемм/держателя аккумулятора)
2 винта M3x15 мм (для контактных клемм AA)
2 гайки M3 (для контактных клемм AA)
8 шайб M3 (для промежутков и крепления проводов)
1x M2,5 или небольшой саморез для установки TP4056 на место.

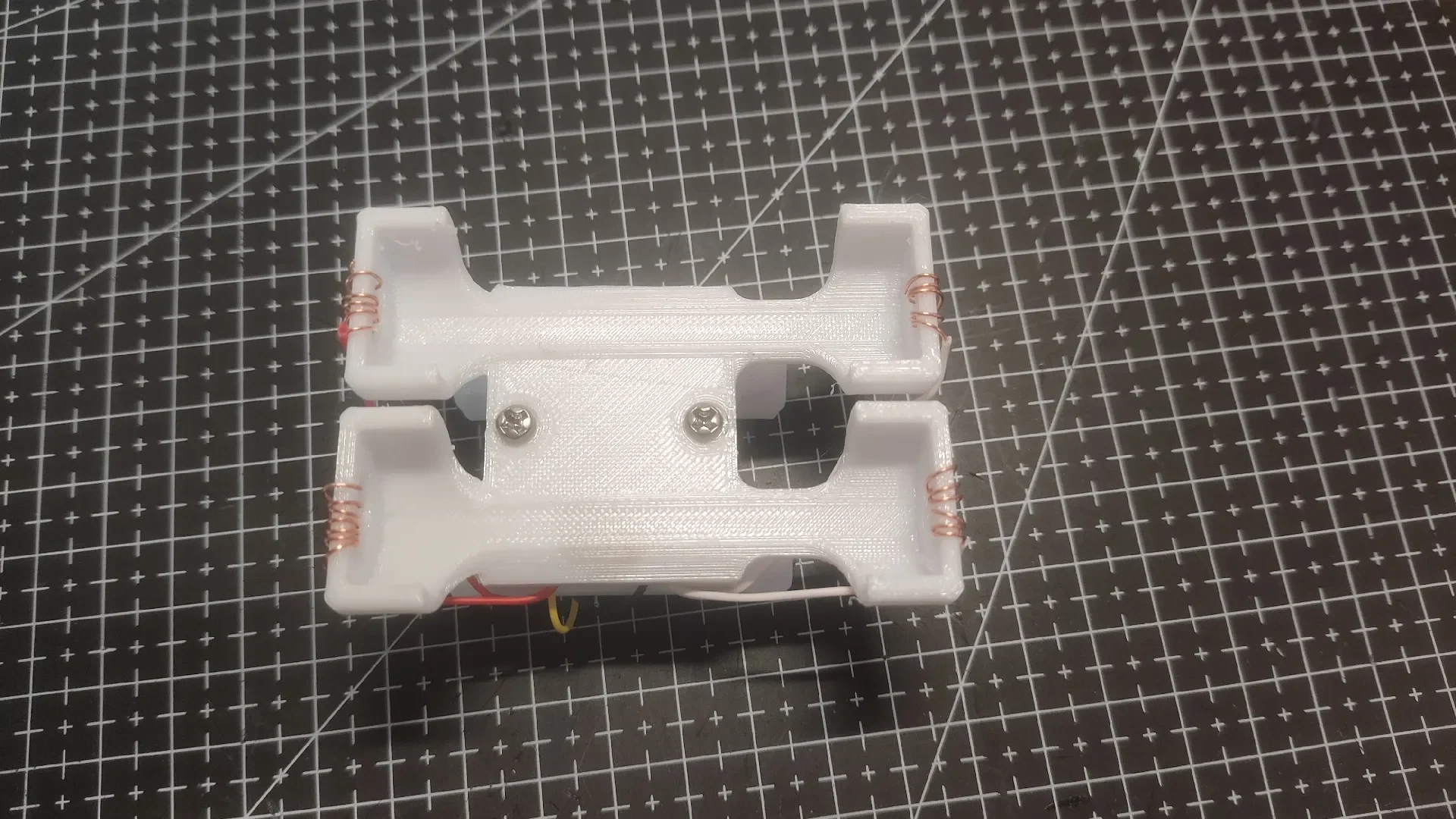

1-Свинтите держатель батареи и адаптер 3xAA винтами M3x5 мм.

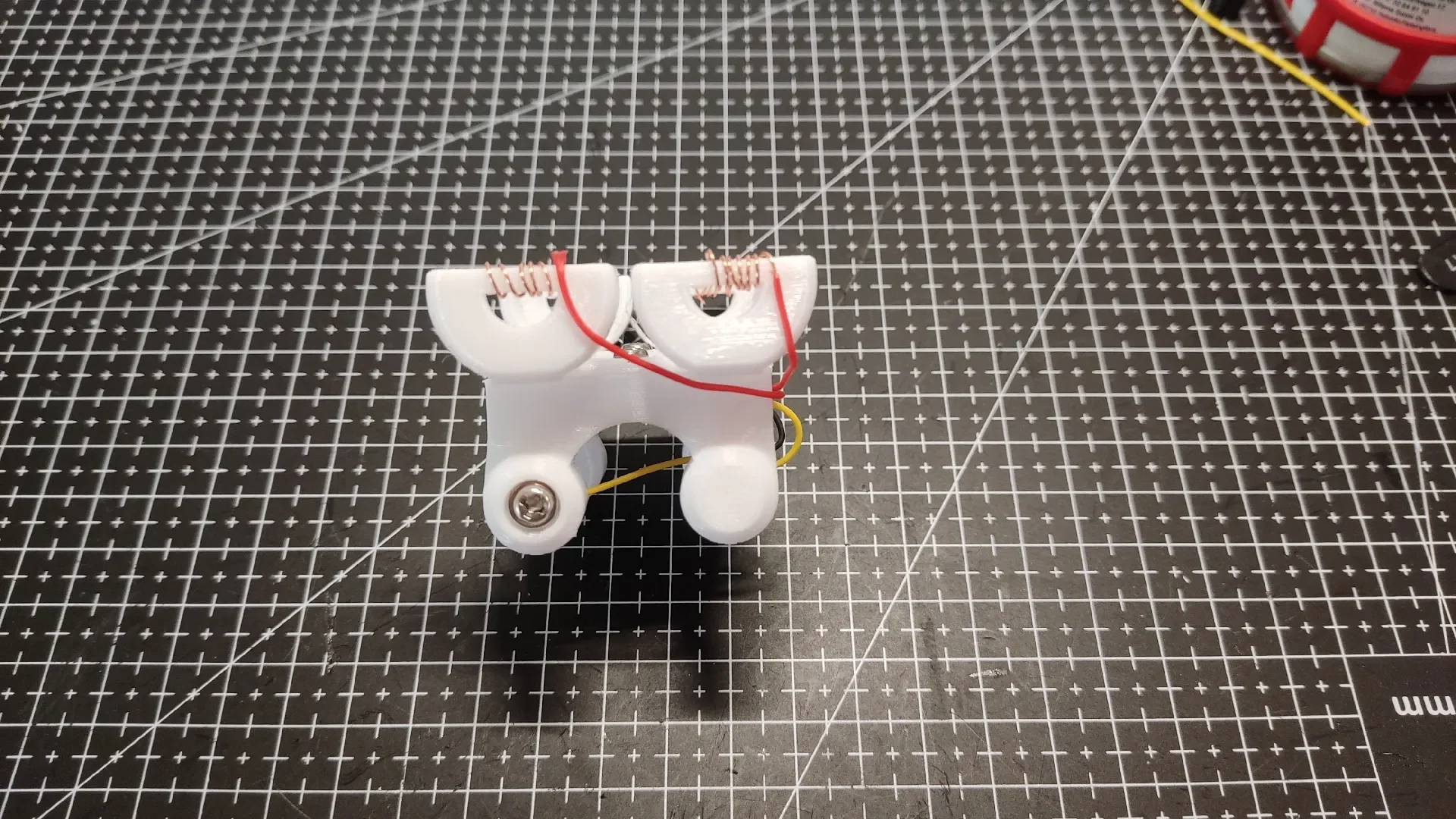

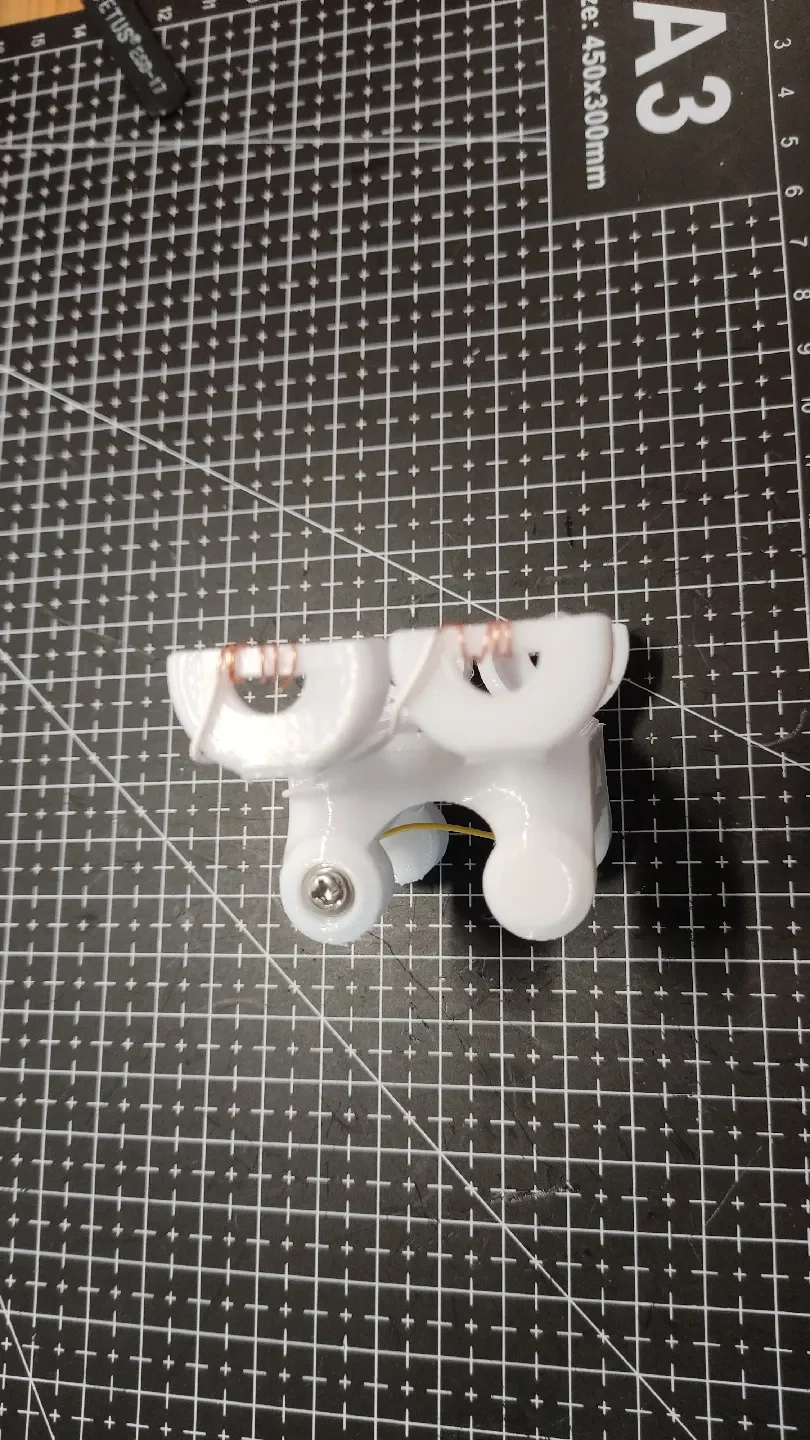

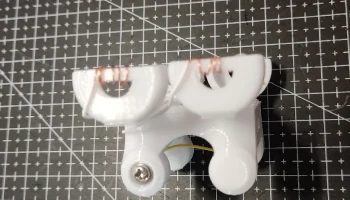

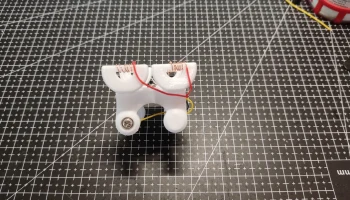

2-Зачистите медные провода и оберните их вокруг держателя батареи, как показано на рисунках.

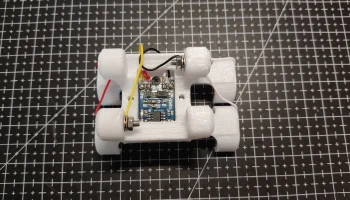

3-Припаяйте их к модулю TP4056, как показано на рисунке.
4-Оберните провода OUT+/OUT- вокруг винтов M3x15 мм и зажмите их гайками и шайбами.
5. Полностью зарядите 18650 ИНДИВИДУАЛЬНО с помощью модуля TP4056 (чтобы избежать разряда одного элемента аккумулятора в другой большим током).
6- Когда обе батареи заряжены, поместите их обе в держатель и снова зарядите.

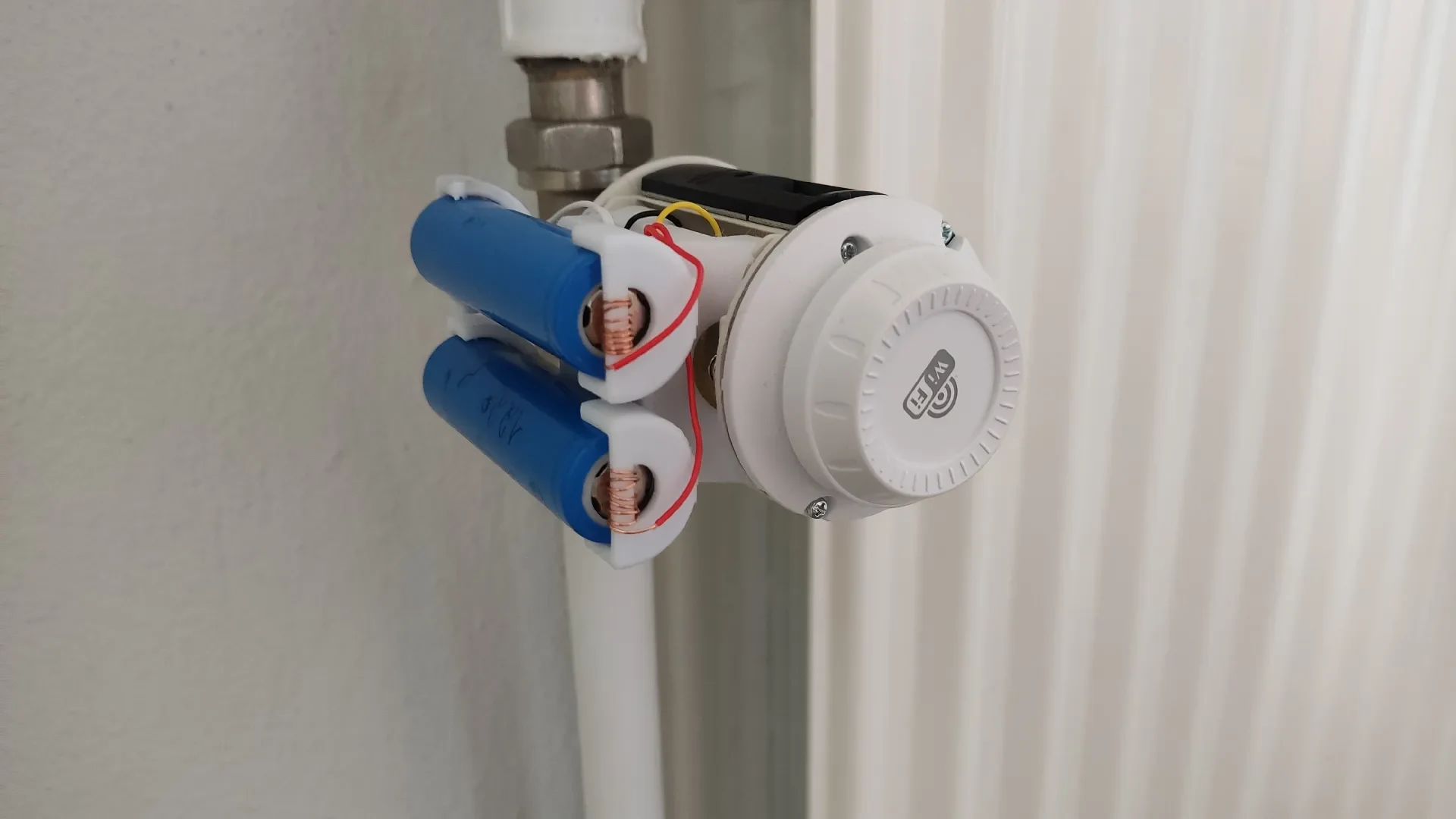

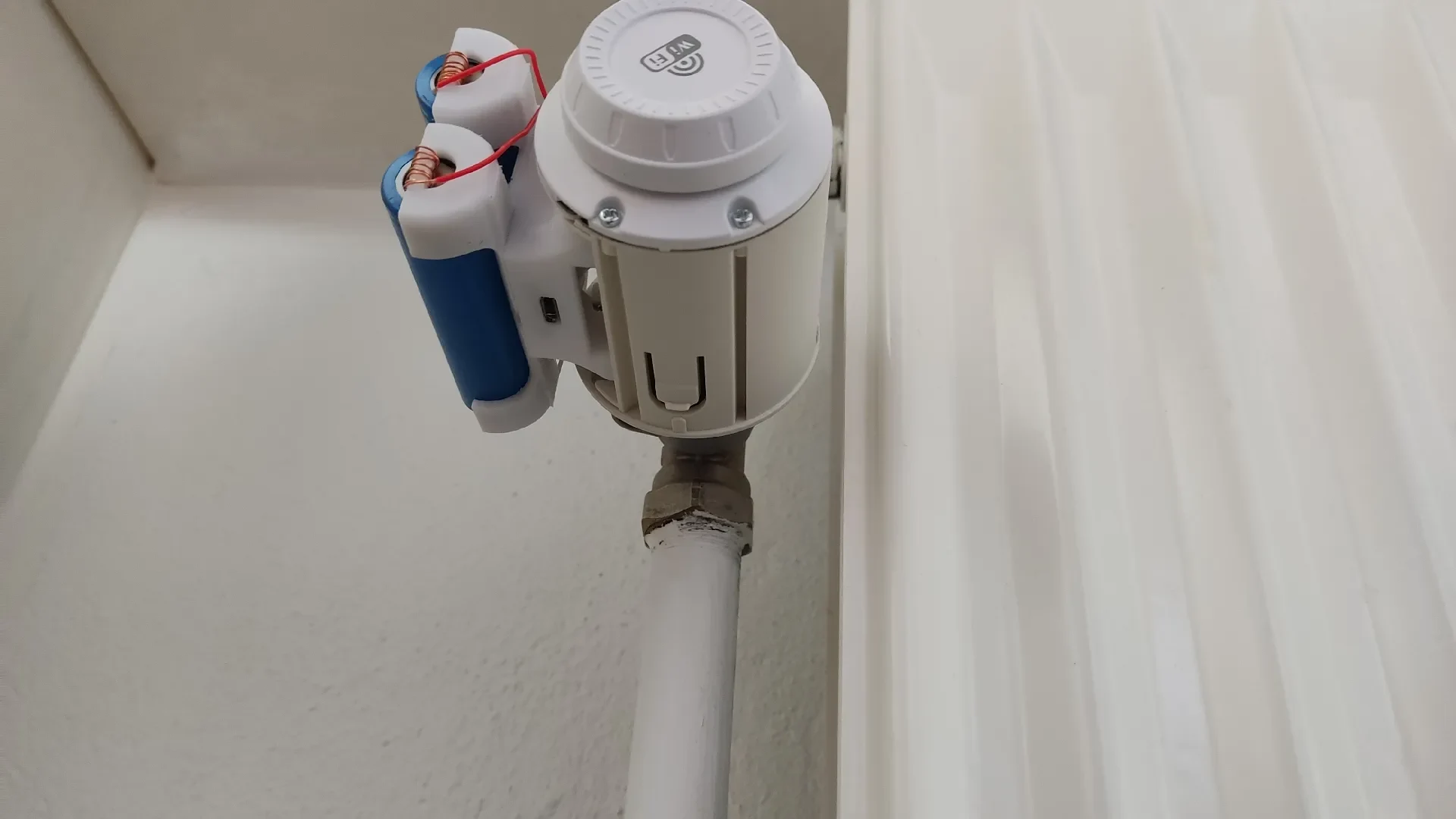

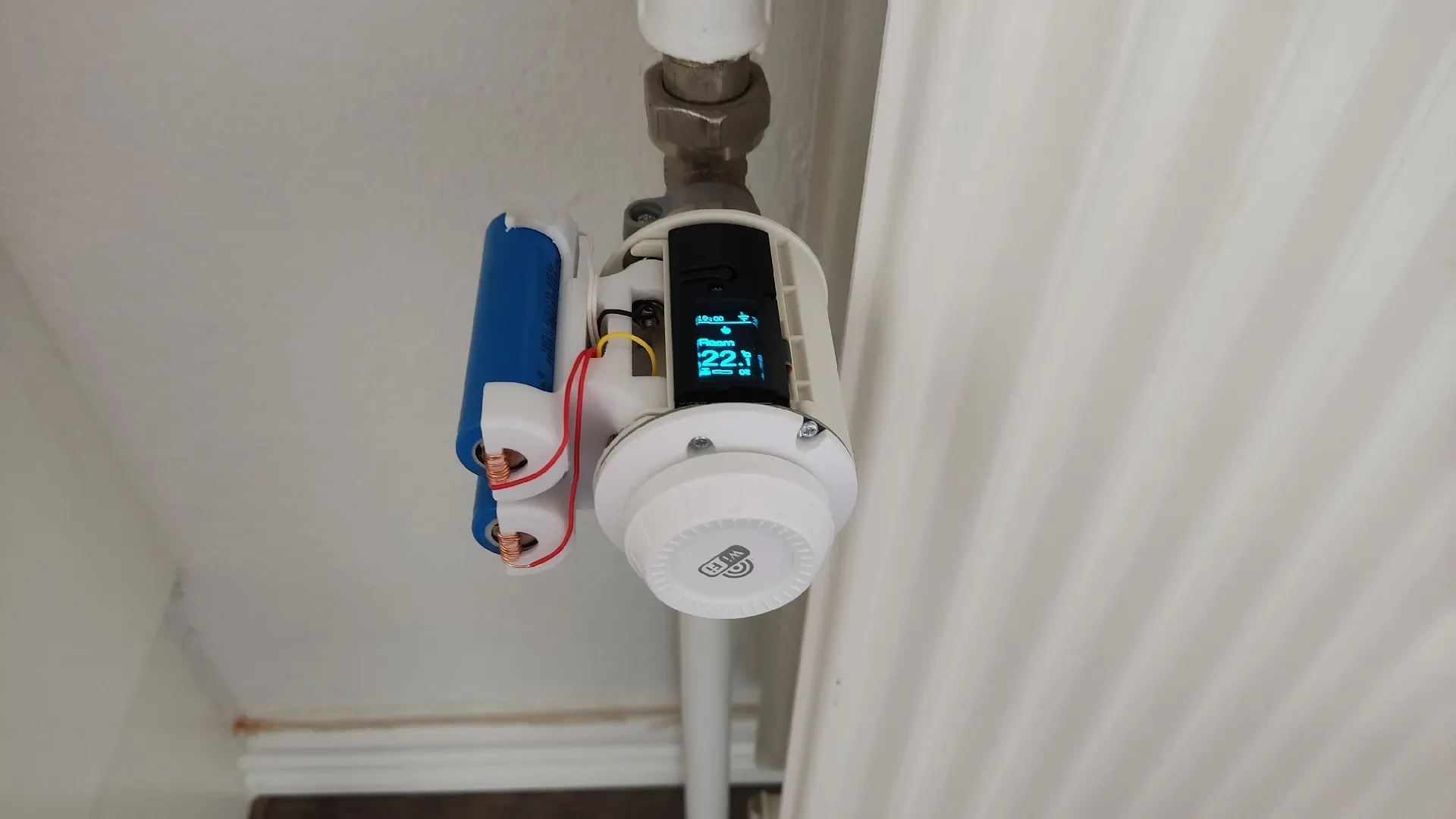

7- Установите аккумуляторный модуль в TRV604 и повторно откалибруйте клапан.

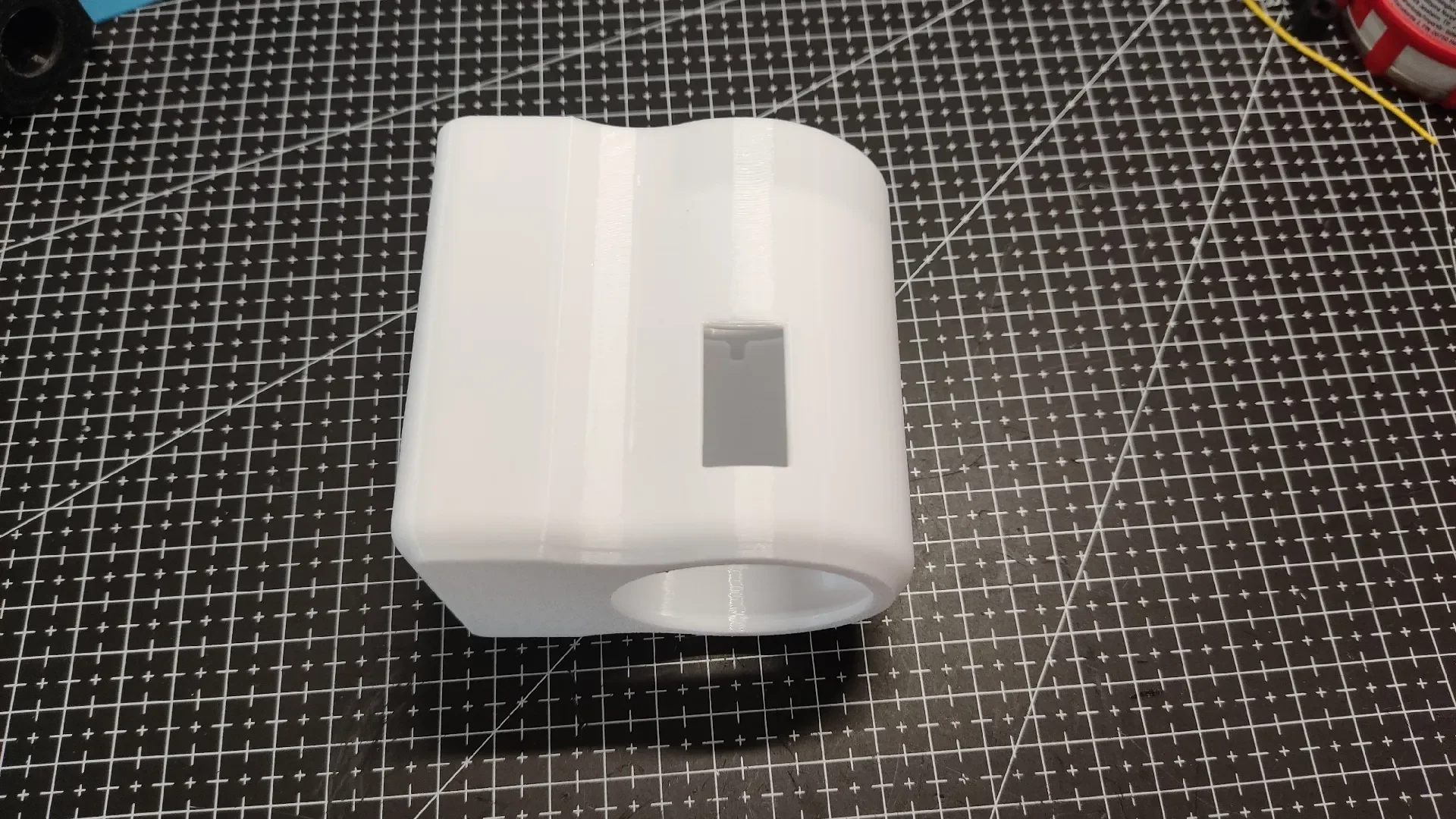

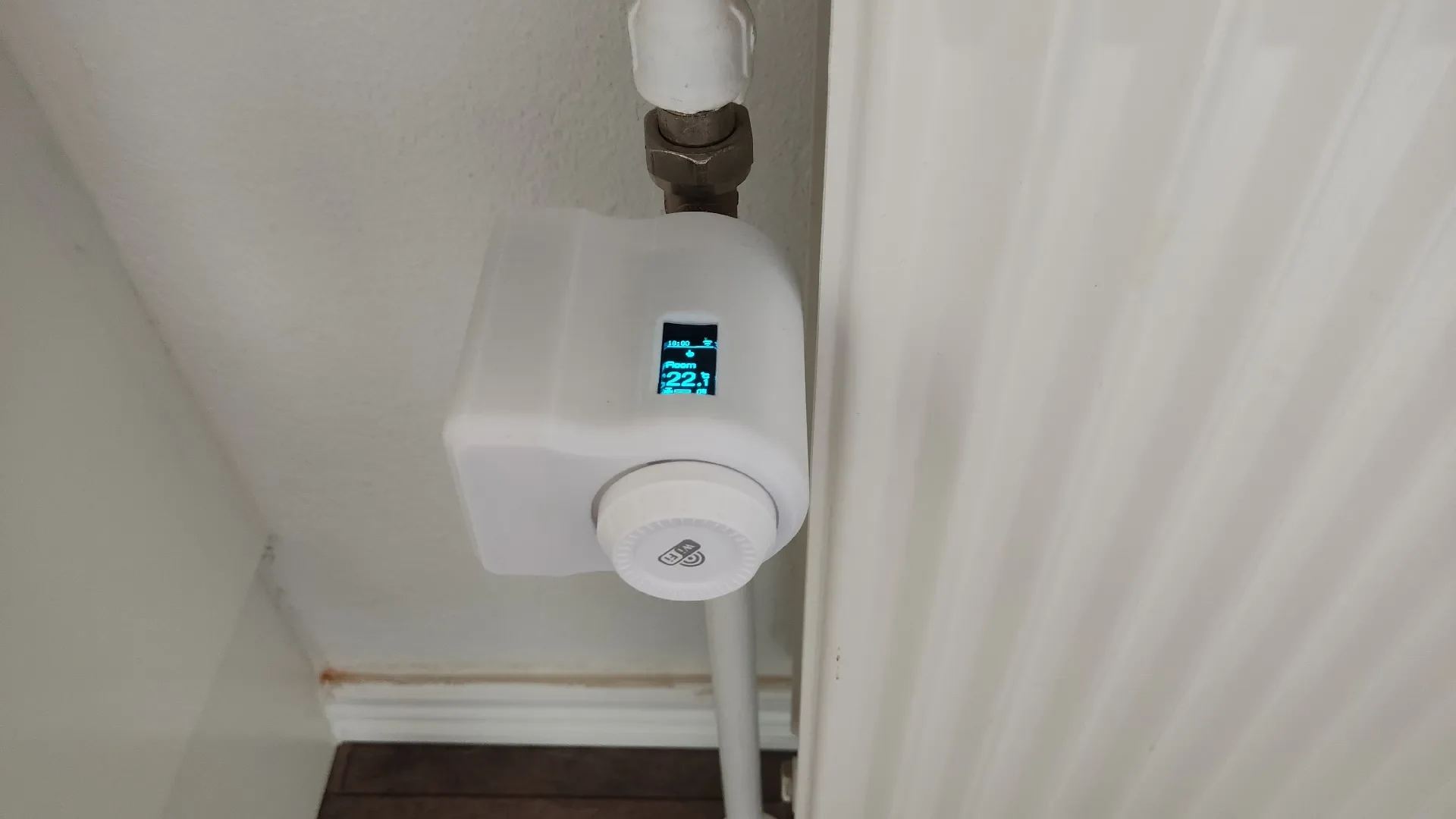

8- Установите крышк��.
9- Прибыль!

Литиевый аккумулятор имеет напряжение 4,2 В при полном заряде и 3,7 В в течение большей части срока службы. Этого достаточно для TRV604, который показывает 0% заряда батареи при напряжении около 3 В.
Поэтому вы должны извлечь выгоду из максимального диапазона литиевых батарей.

Все это было напечатано белым SUNLU PETG на моем Ender 3 и K1 Max.
