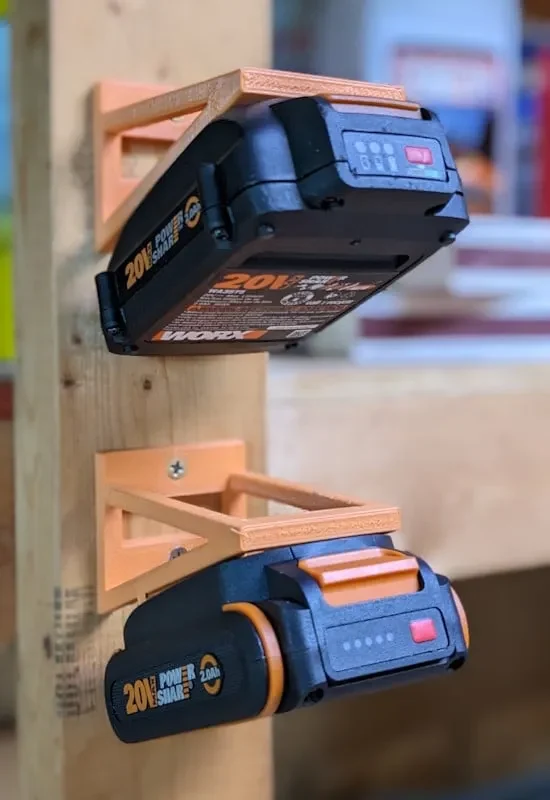

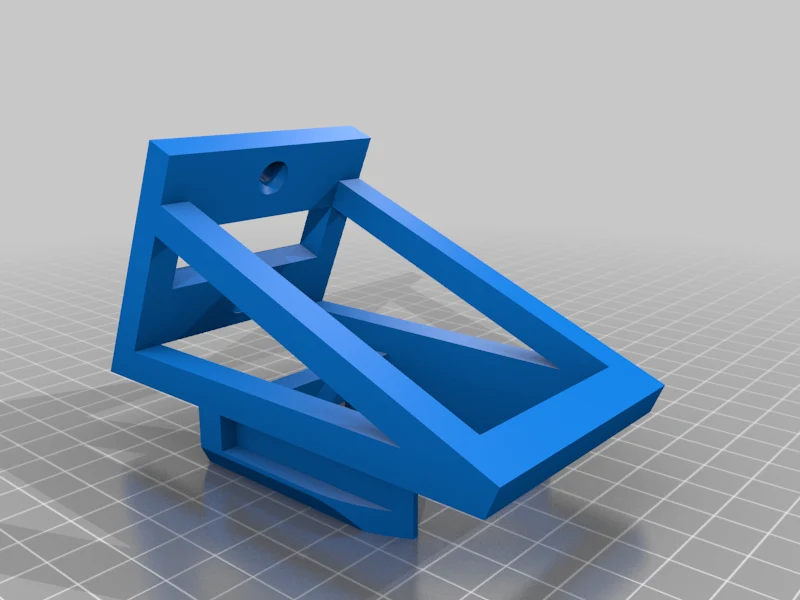

Держатель батареи Worx PowerShare

Подходящие аккумуляторы: модели для США WA3525, WA3575 и WA3669.

Я распечатал несколько других держателей, и даже те, на которых было написано, что они предназначены для моделей для США, не вмещали мои батареи Worx PowerShare на 20 В. Некоторые были слишком тесными. Некоторые не позволяли батарее вставляться до конца, потому что «ключ» на моих батареях был слишком длинным.

Вдохновением для этого дизайна послужил https://www.printables.com/model/341697-worx-powershare-20v-battery-holder-horizontal.

Этот дизайн решает все проблемы, которые я обнаружил.

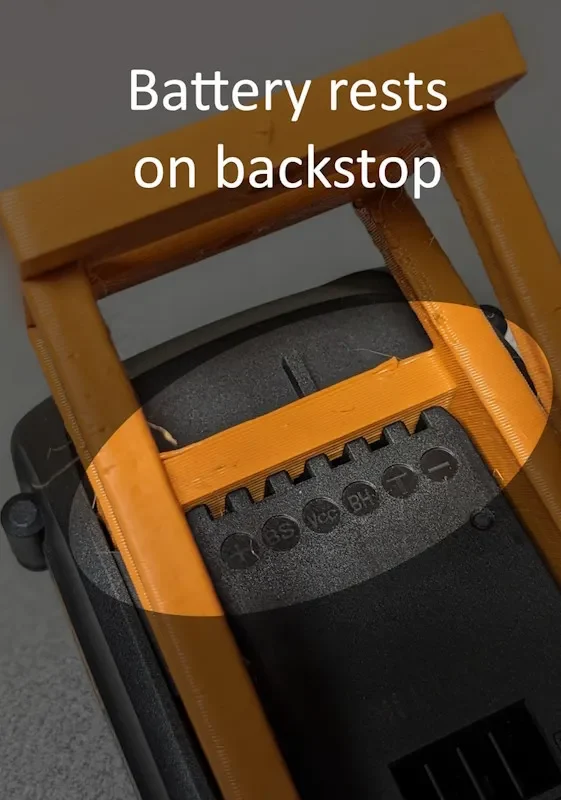

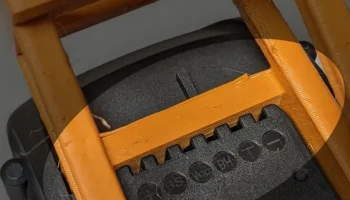

Аккумулятор опирается на ограничитель обратного хода, а не на кончики направляющих. Это сохраняет направляющие короткими и предотвращает заедание.

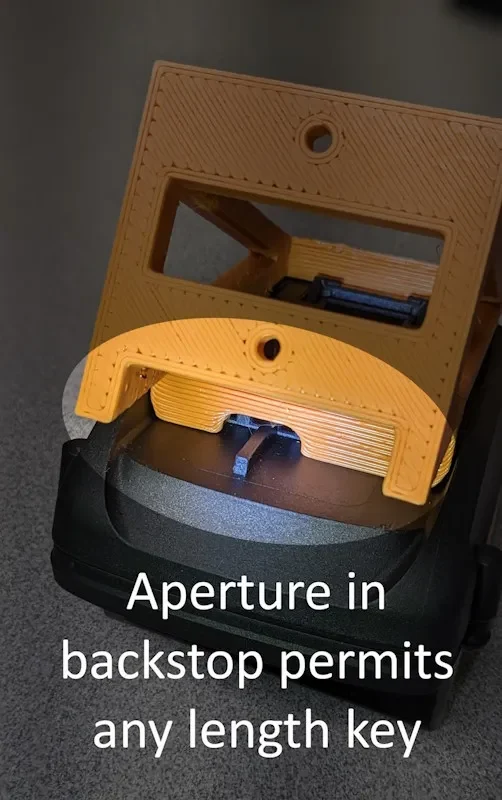

Отверстие в ограничителе обратного хода позволяет использовать ключ любой длины (при условии, что он помещается в окно), что позволяет полностью вставить батарею.

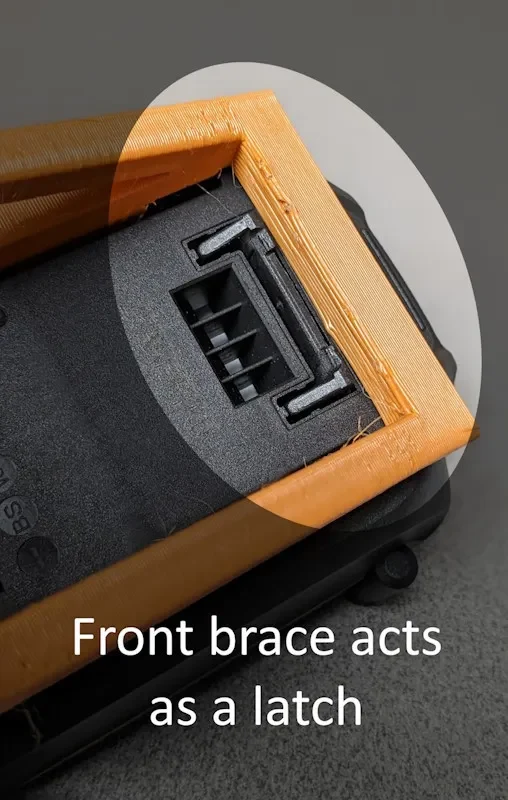

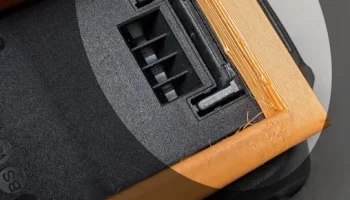

Передняя распорка действует как защелка, сохраняя простоту конструкции.

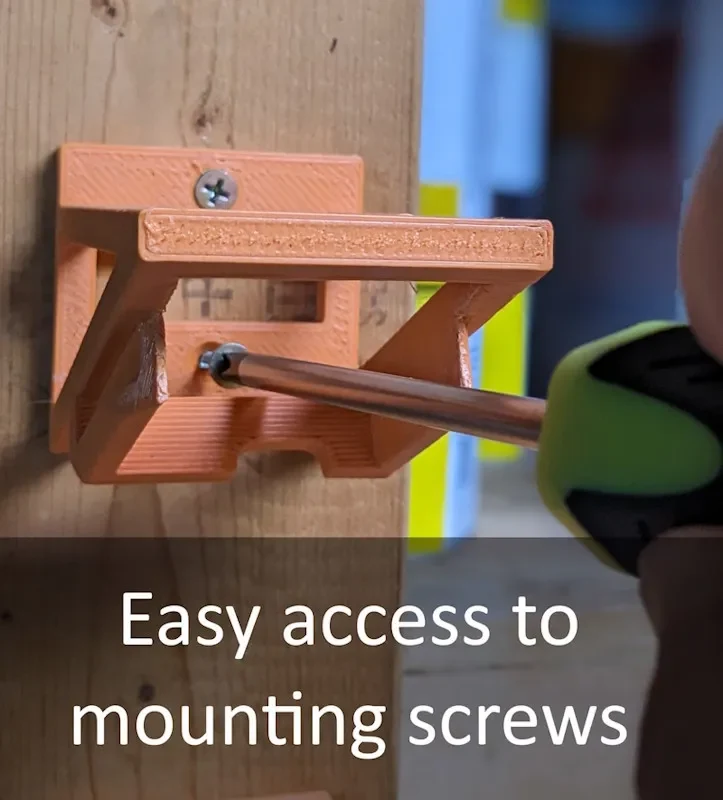

Оба монтажных отверстия легко доступны.
Использует минимальное количество нити.

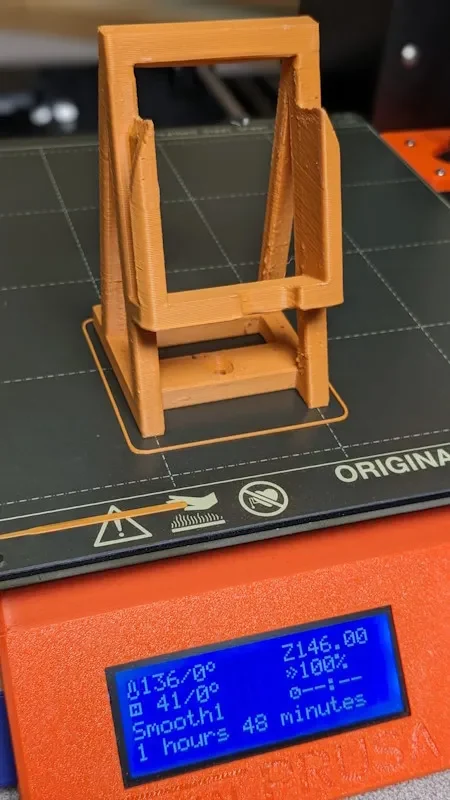

Я напечатал свой с соплом 0,8 мм и разрешением 0,4 мм без подставок, потому что мне нужна была быстрая печать и меня не волновал внешний вид. Длинные мосты немного провисли, но это сзади и их не видно, так что меня это не волнует.

Прилагаемый файл .gcode предназначен для сопла диаметром 0,4 мм и имеет опоры. Печать займет в два раза больше времени, но будет намного красивее моей.
