Адаптер для аккумулятора AEG L1220
Большинство электроинструментов поставляются с разными аккумуляторами. Чтобы избежать отходов, полезно создавать адаптеры своими руками и избегать покупки новых батарей только из-за отдельных разъемов. Таким образом, эта часть представляет собой попытку подключения к аккумулятору.
Аккумулятор L1220
Характеристики батареи:
Пролитий-ионный аккумулятор 12 В, 2,0 Ач от AEG / Techtronic Industries GmbH
Аккумулятор имеет маркировку L1220/2,0 Ач/24 Втч.
Продается вместе с дрелью BS 12C соотв. БС 12С2.

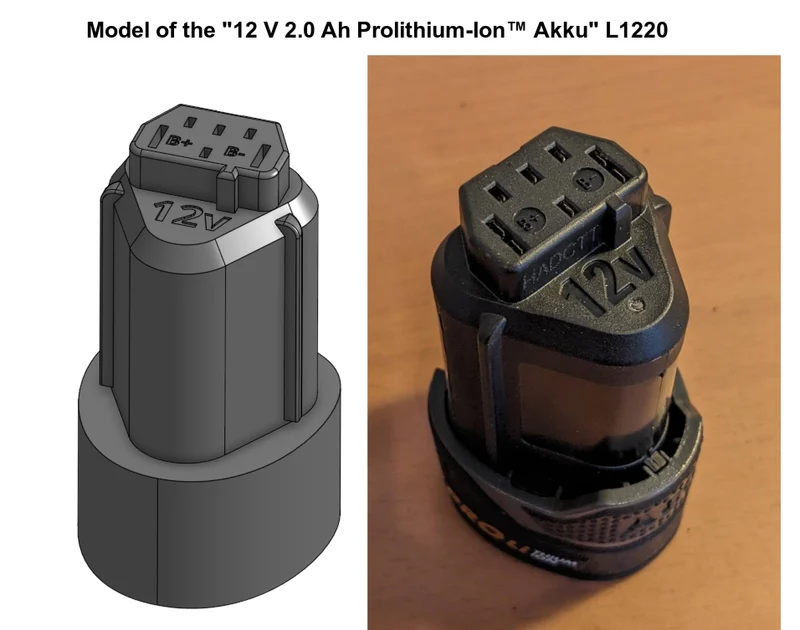

Наверное 3D модель аккумулятора, см. файлы, сама по себе полезнее для других, чем мой специальный переходник.

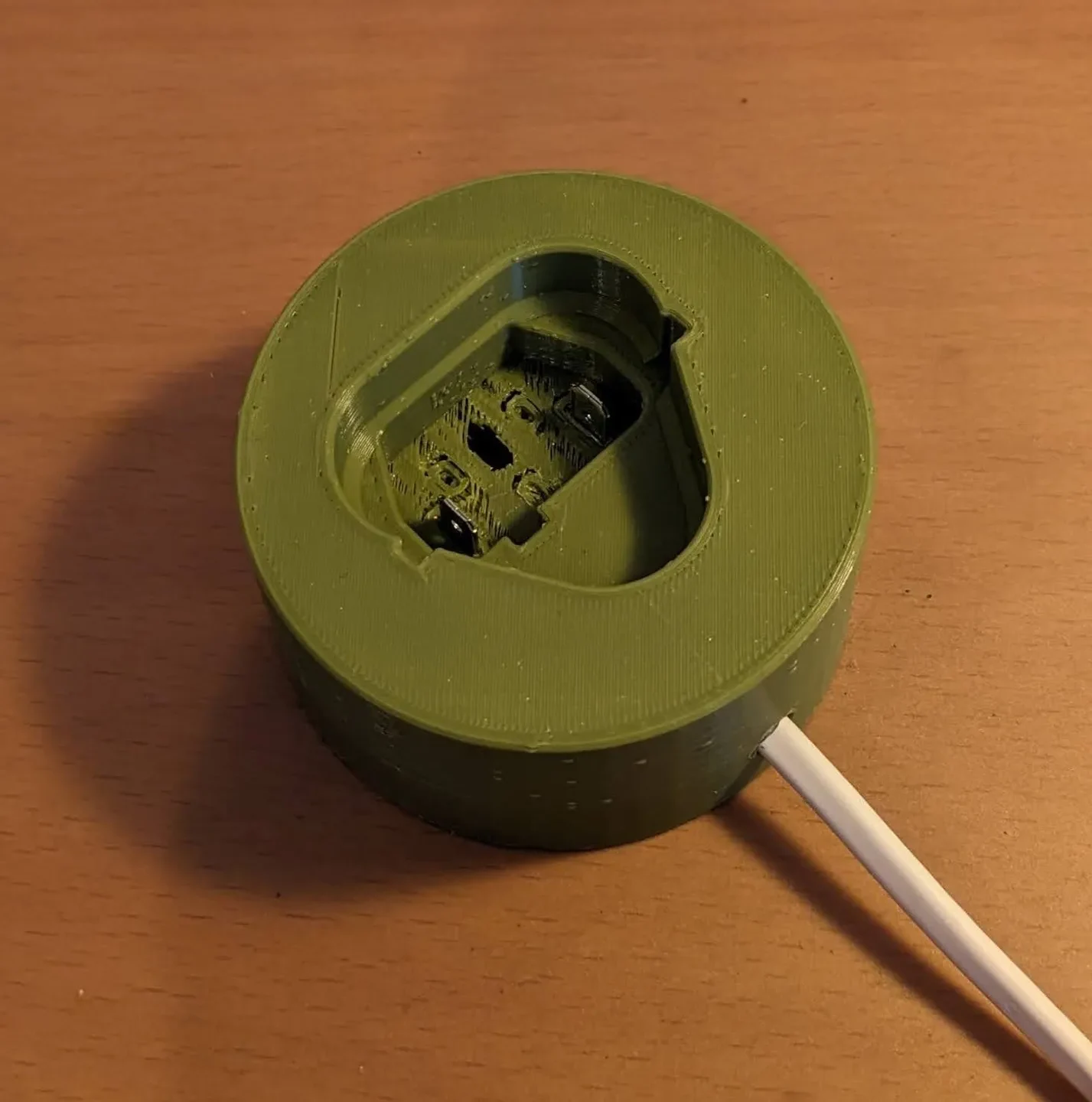

Адаптер

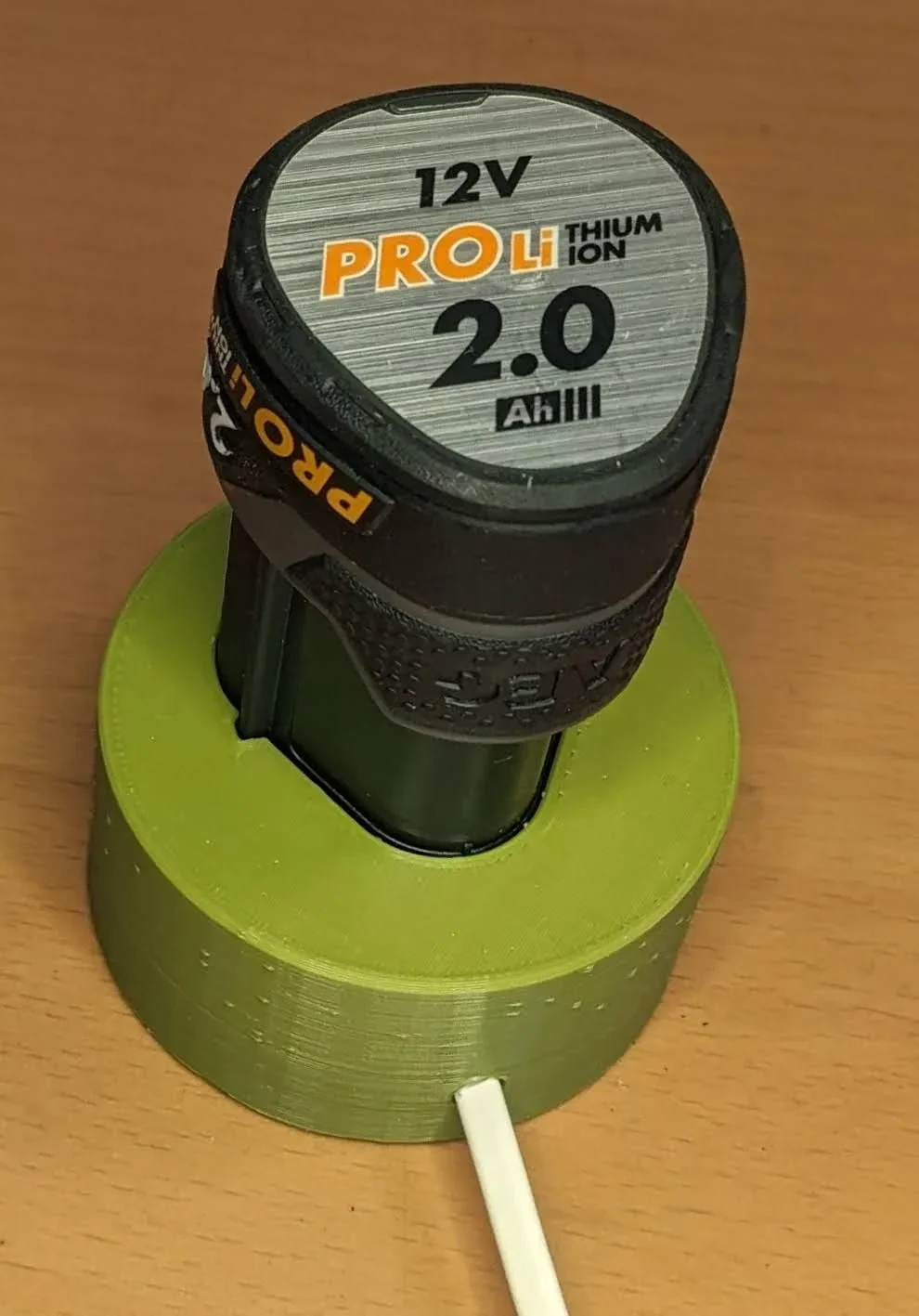

Верхняя часть адаптера просто удерживает аккумулятор. Поскольку я ��олько что смоделировал нижние 40 мм аккумулятора, а не верхнюю «запирающую» часть, в моем адаптере этого тоже нет.
(Качество печати внизу не очень хорошее… но достаточно хорошее. Толщина загруженного файла 0,8 мм, у моего отпечатка всего 0,4 мм...)
Нижняя часть адаптера используется для вставки необходимых контактов для контактов аккумулятора 12 В. Я смоделировал U-образные каналы для кабельных стяжек.

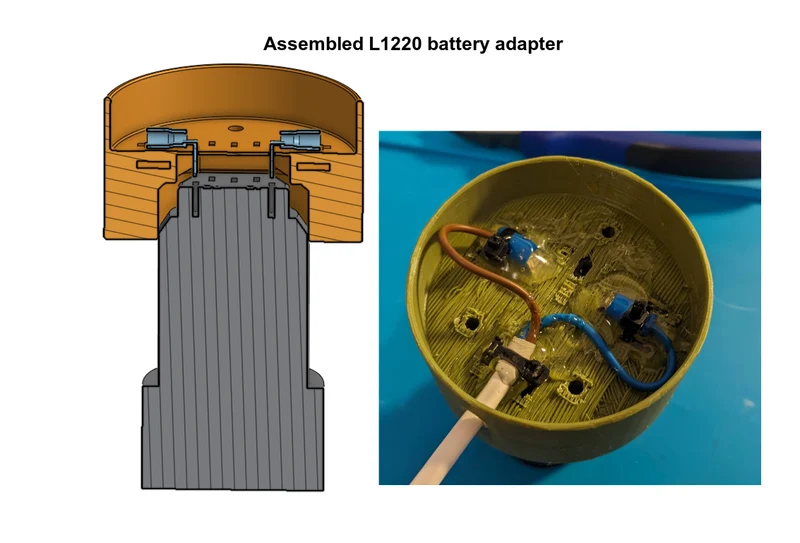

Распечатать и инструкции по сборке
Распечатайте адаптер в окончательной ориентации и используйте опору на станине. (PLA, 15 % заполнение гироида)
Возьмите два нажимных соединителя и согните их на 90° вверх.
Подключите их к кабелю. Проденьте три кабельных стяжки через U-образные каналы внизу.
Вставляйте батарею снизу, чтобы обеспечить идеальную ориентацию разъемов. Добавьте немного горячего клея между разъемами и адаптером.
Затяните кабельные стяжки и добавьте еще горячего клея, чтобы все зафиксировать.
После того, как горячий клей остынет, переверните адаптер и очистите аккумулятор от капель горячего клея.
Изменения приветствуются
Не стесняйтесь редактировать или смешивать мой документ в onshape.
