Резервный аккумулятор для аквариума

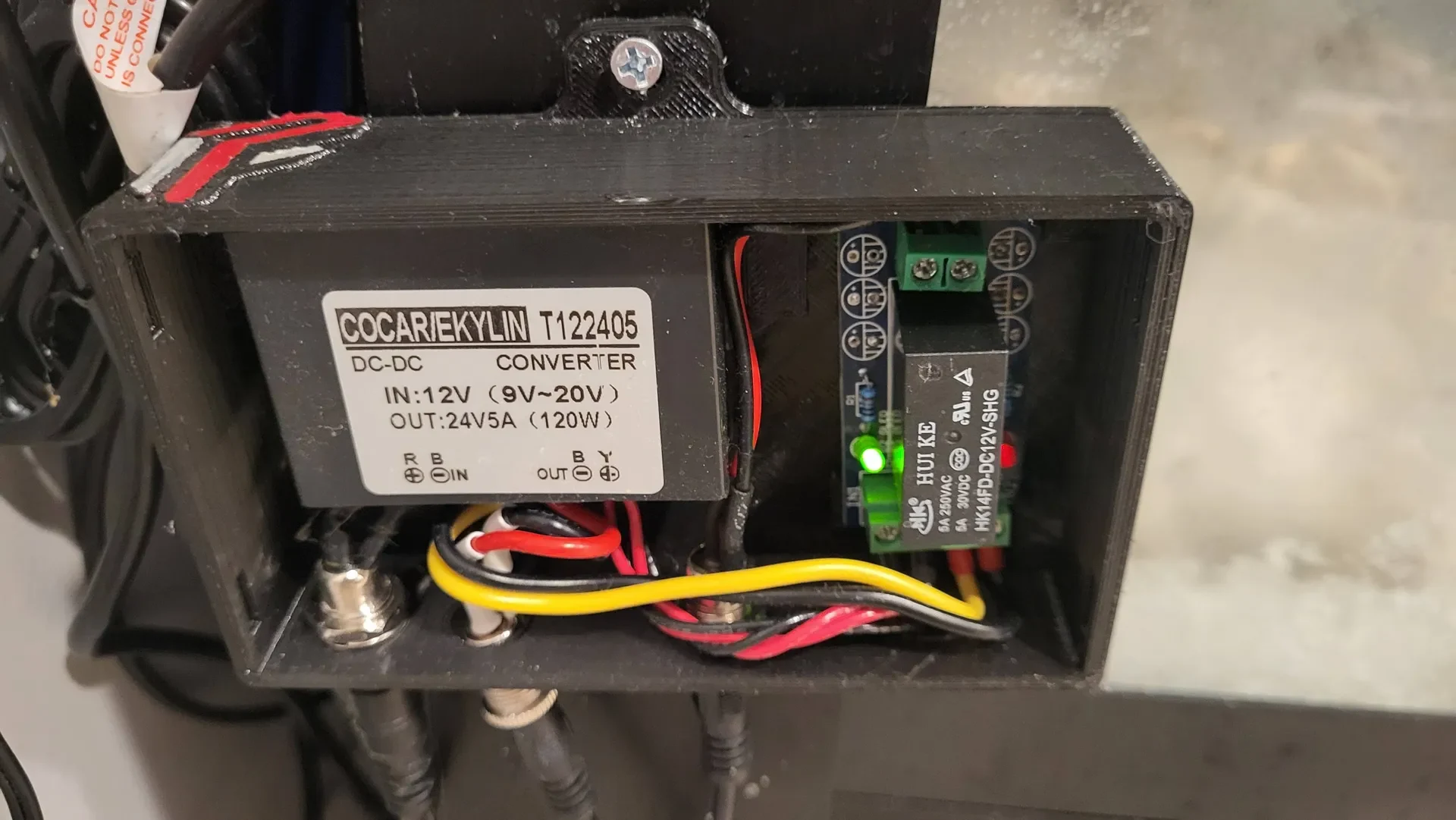

Подключает резервную батарею через реле. В моем случае я использую модуль автоматического переключения батареи (https://www.amazon.com/gp/product/B07V5XYCGZ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1) и повышающий преобразователь 12 В в 24 В. (https://www.amazon.com/gp/product/B01EFUHFW6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1). В кабелях используются стандартные цилиндрические разъемы постоянного тока размером 5,5 x 2,1 мм.

Подключите вход батареи к преобразователю постоянного тока, который затем подключается к открытой стороне (IN 2) релейной платы. Закрытая сторона (IN 1) предназначена для стандартного адаптера питания. Затем выход соединяется с устройством, на которое подается питание. Убедитесь, что он работает, отсоединив адаптер питания.

Возможно, когда-нибудь я закончу дизайн обложки… :)
