Выключатель аккумуляторной батареи Victron 275A, нижняя ...

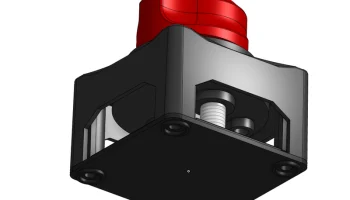

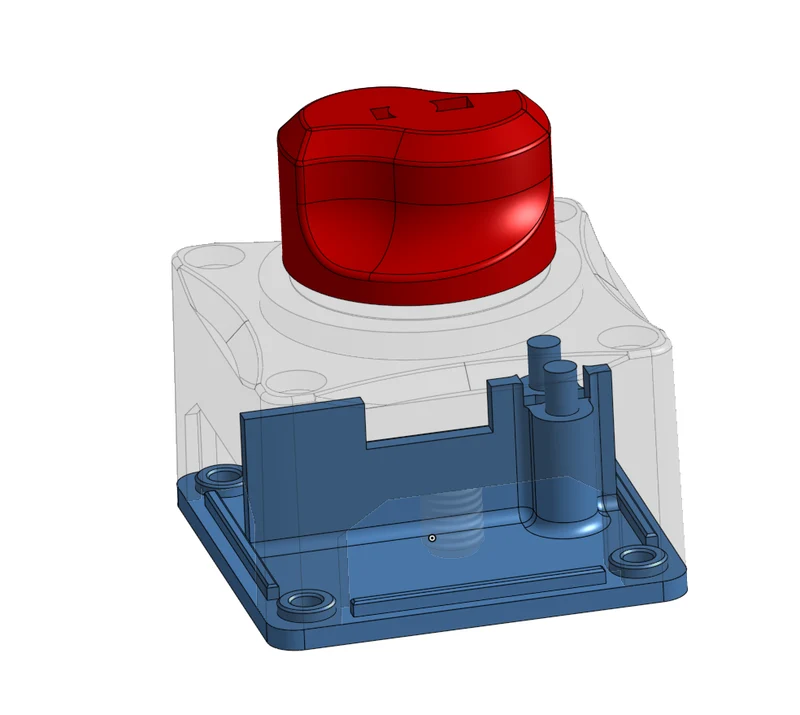

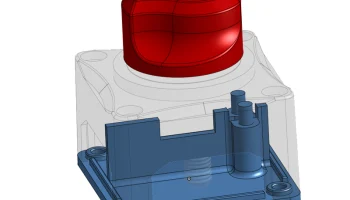

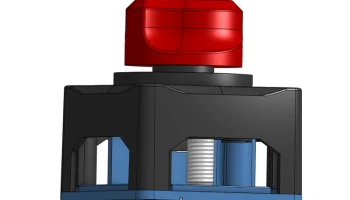

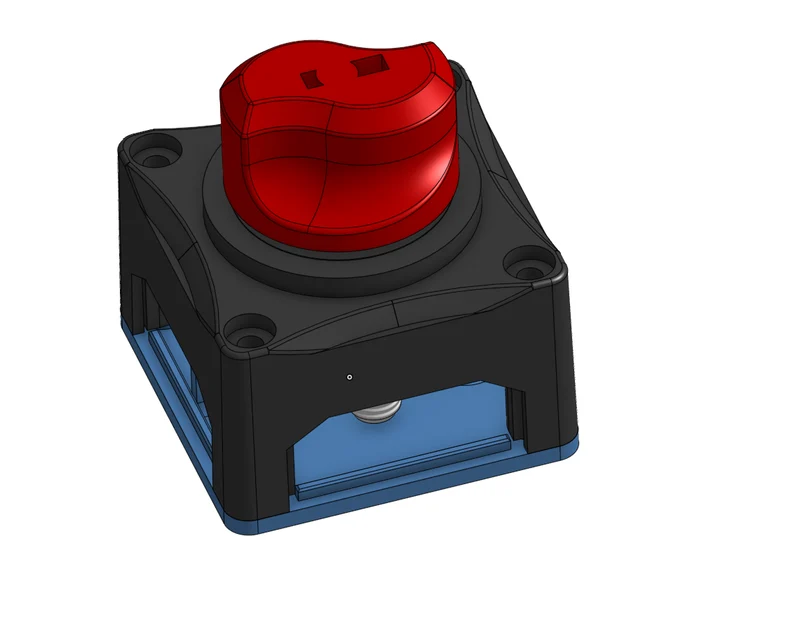

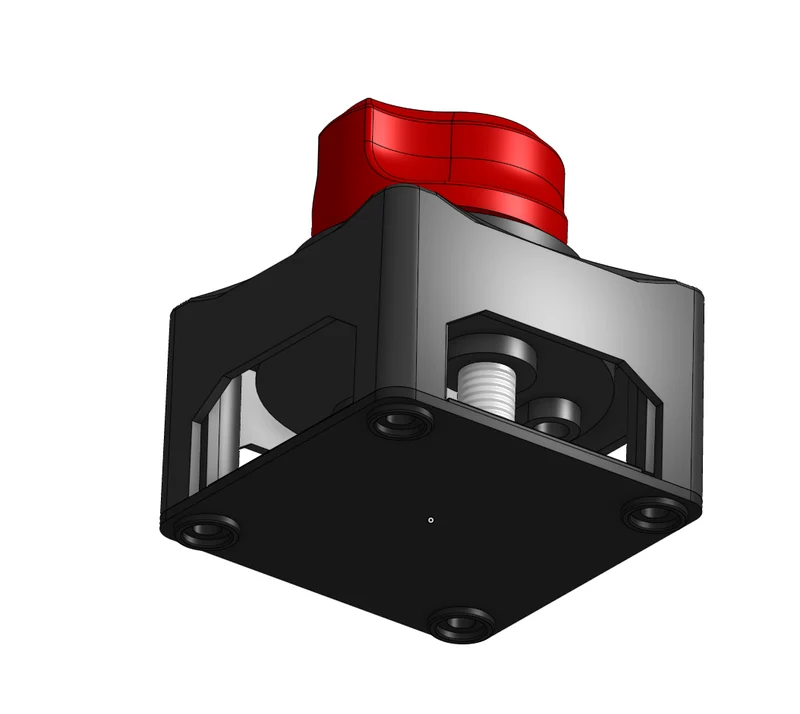

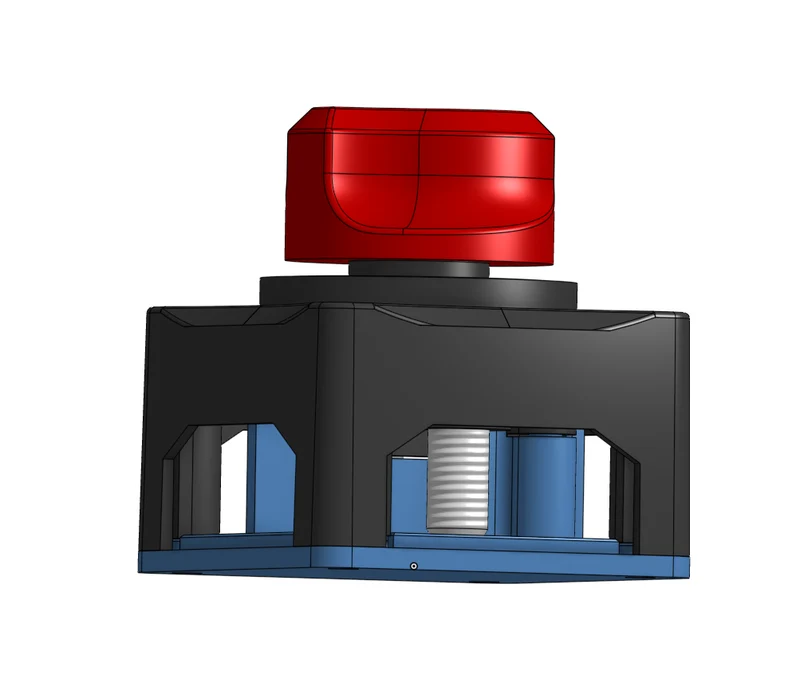

Это подробная модель выключателя Victron Battery Switch 275A 60V. Я измерил физический переключатель штангенциркулем и смоделировал его в CAD. Файл .step содержит весь переключатель с оригинальной нижней пластиной, а также специальную нижнюю пластину, которую можно напечатать на 3D-принтере, которая идеально вписывается в существующий переключатель и добавляет разделительную перегородку между двумя электрическими клеммами/болтами.

Мой приятель Джош распечатал его для меня, и все получилось идеально. Он использовал следующие настройки:

— Нить: универсальный PLA+.
— Высота слоя: 0,2 мм
Положение шва: выровнено
— Точная стена: включена
— Настенные петли: 6
— Верхние слои оболочки: 5
— Нижние слои оболочки: 3
— Рисунок поверхности: концентрический.
— Плотность заполнения: 25%
— Редкий узор заполнения: перекрестная штриховка.
— Внутренний сплошной рисунок заполнения: монотонный.
— Поддерживает: нет
