Монтажная пластина аккумулятора eBike Shark с соединител...

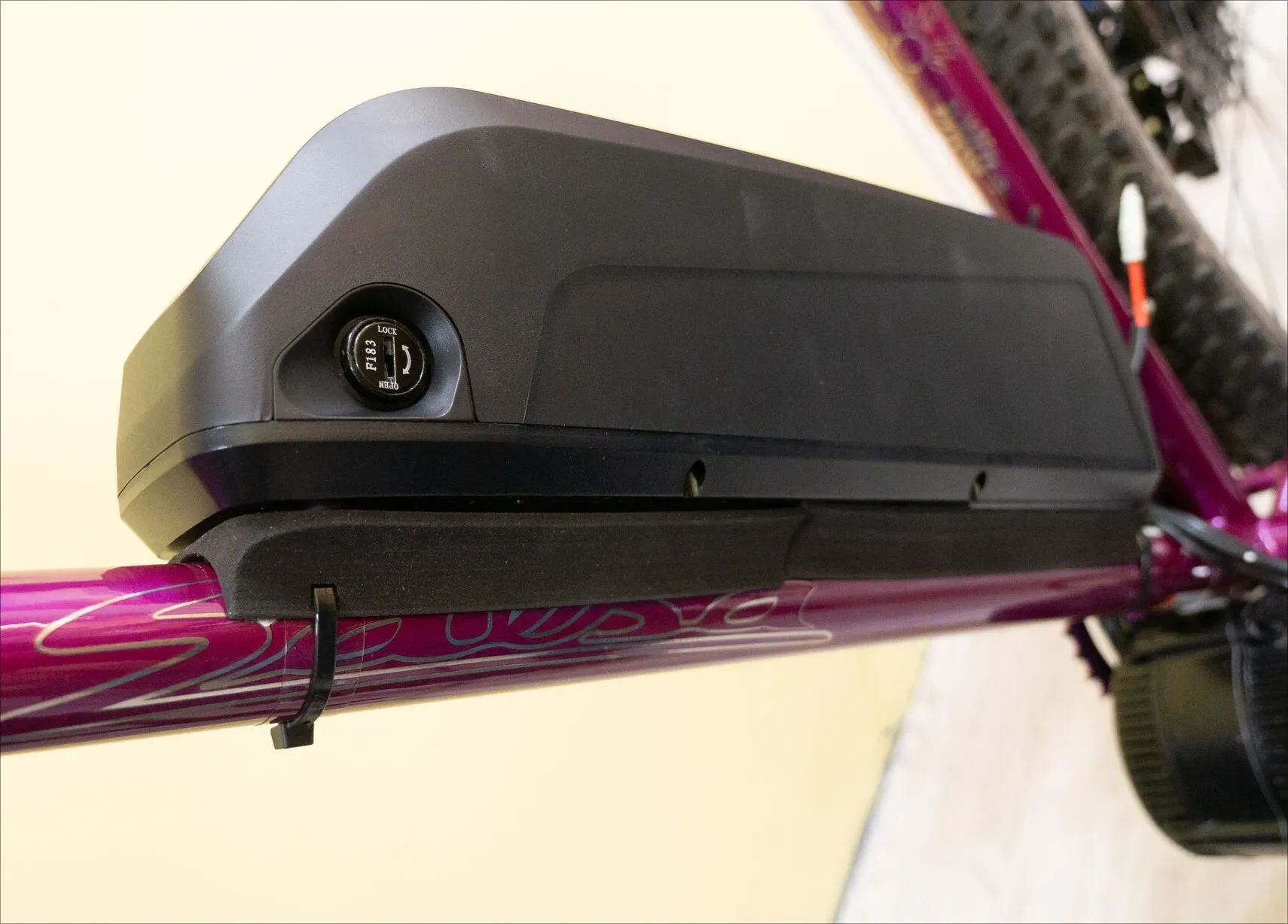

Дополнительная монтажная пластина для типичного крепления аккумулятора Shark для лучшей установки на раму диаметром 35 мм (например, Salsa Fargo или что-то подобное).
Есть три разные модели. Полное крепление с коробкой контроллера. Только монтировать. Только блок контроллера.

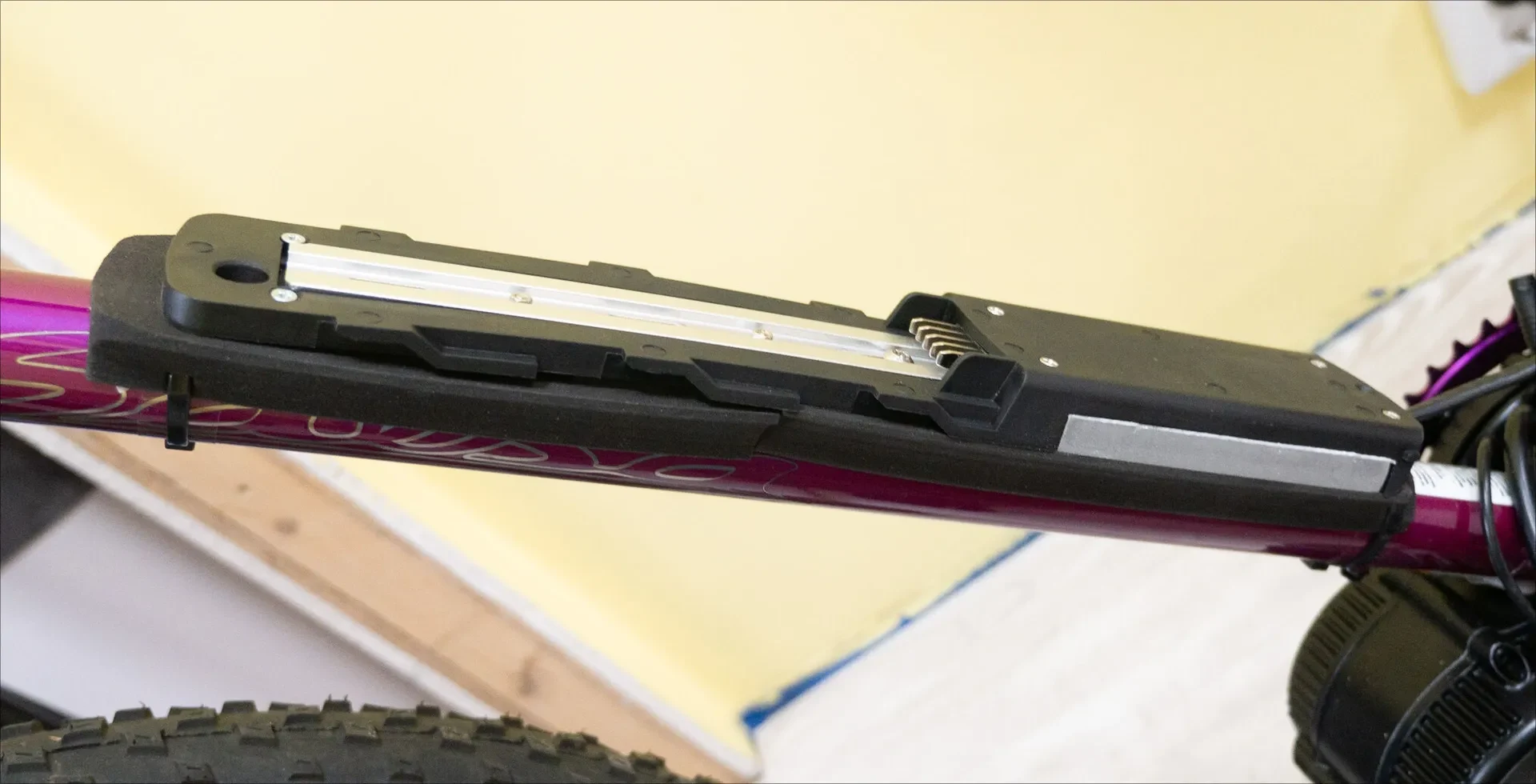

См. изображение всех частей ниже (мне пришлось разделить их из-за ограничений платформы принтера). Сверху оригинальное крепление для аккумулятора Shark.
Первоначально предполагалось использовать оригинальное основание крепления с новым креплением и нижней частью блока контроллера. Но отпечаток получился плохим, поэтому я использовал только само крепление.
Инструкция по печати: Ну, для FDM-принтера. Не знаю, думаю, разделю его на две части и распечатаю с поддержкой. Лично я печатал на SLS-принтере, и детали были сильно деформированы, но их можно было использовать.

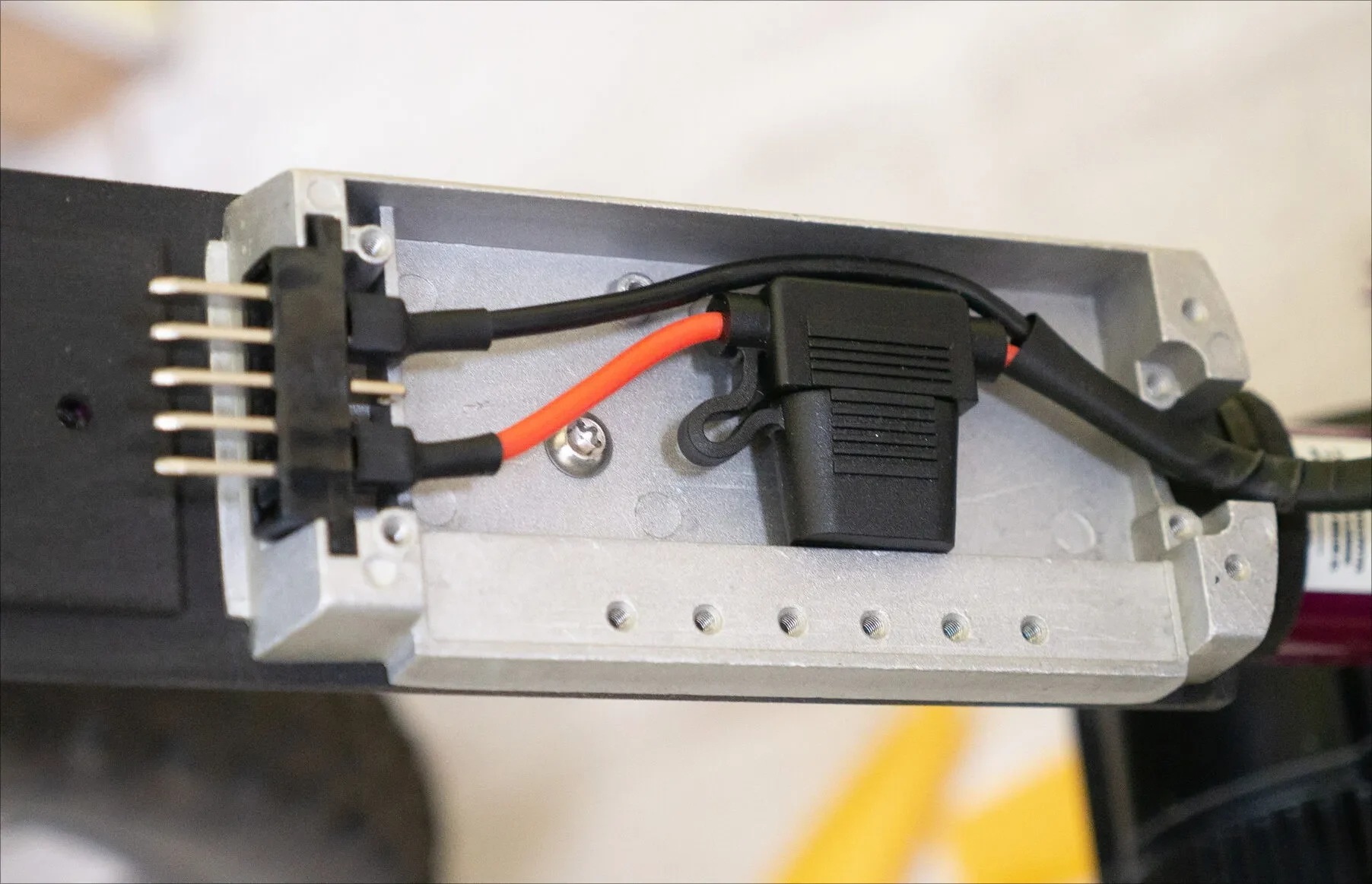

Необходимый дополнительный материал: два винта M5, два стяжных ремня. Вам также необходимо просверлить отверстие в коробке контроллера, если вы используете оригинальный, как я. См. рис. Вы также можете использовать самоклеящуюся ленту, чтобы еще лучше закрепить крепление.
На самом деле я также просверлил два отверстия и использовал два маленьких деревянных винта в передней части пластины, чтобы еще лучше закрепить ее при грубой езде. И еще немного вертолетной ленты на раме.
У меня также есть модель аккумулятора и крепления Jumbo Shark. Хотя монтажной пластины пока нет. Придет позже.
www.printables.com/model/1272761-ebike-battery-with-holder
