Группа 4D Батарейный ящик
Батарейный ящик размера группы 4D
У меня есть Forrest River Salem Cruise Lite, и после перехода на литиевый аккумулятор я не смог найти аккумуляторный ящик, подходящий к оригинальным свинцово-кислотным монтажным направляющим, сразу за баллонами с пропаном. Все, что я нашел в готовом виде, выглядело коммерческим или промышленным по своей природе и было слишком большим, чтобы поместиться в этом месте.
В моем приложении монтаж состоит из двух приваренных L-образных реек размером 1,5 дюйма с внутренним размером примерно 8-7/16 дюйма. Эта конструкция обеспечивает удобный, но минимальный зазор и обеспечивает 4-угольные места для крепления ¼-20. Я просто просверлил сквозные отверстия в направляющих и зафиксировал их болтами ¼-20 с нейлоновой контргайкой на нижней стороне. Затем вокруг узла использовали прижимные ремни шириной 1,5 дюйма, чтобы удерживать крышку.
Он был рассчитан на аккумулятор Li-Time 200 Ач, 12 В.

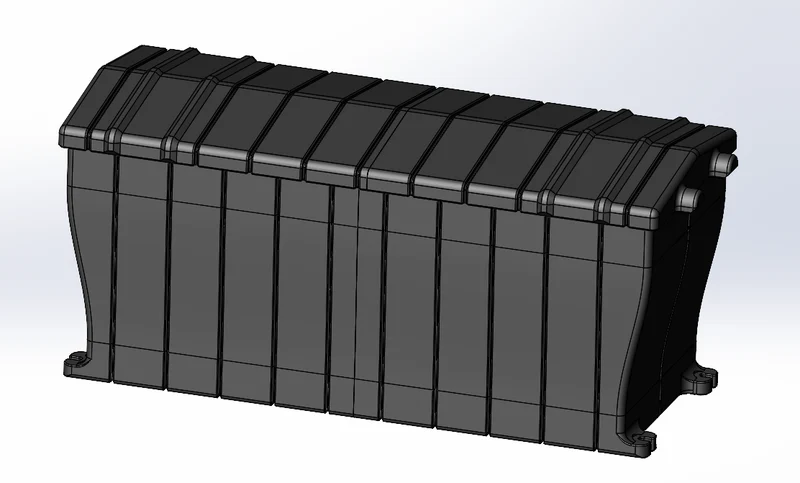

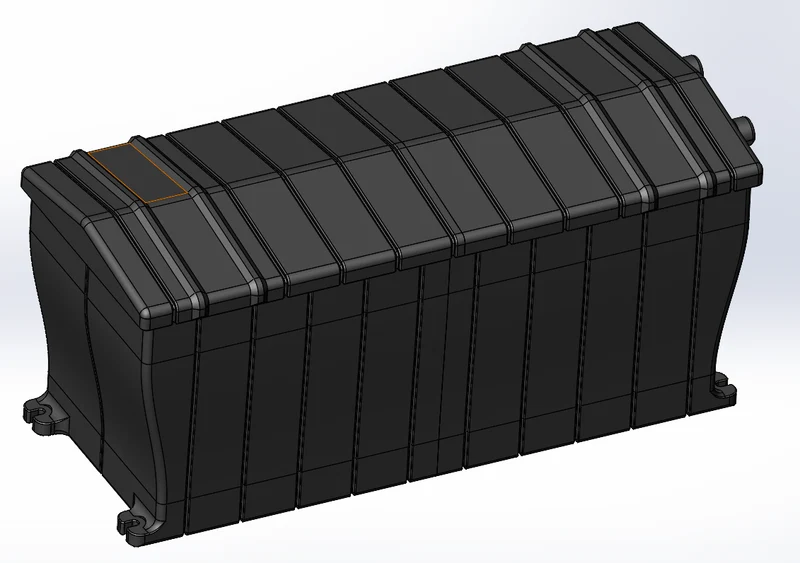

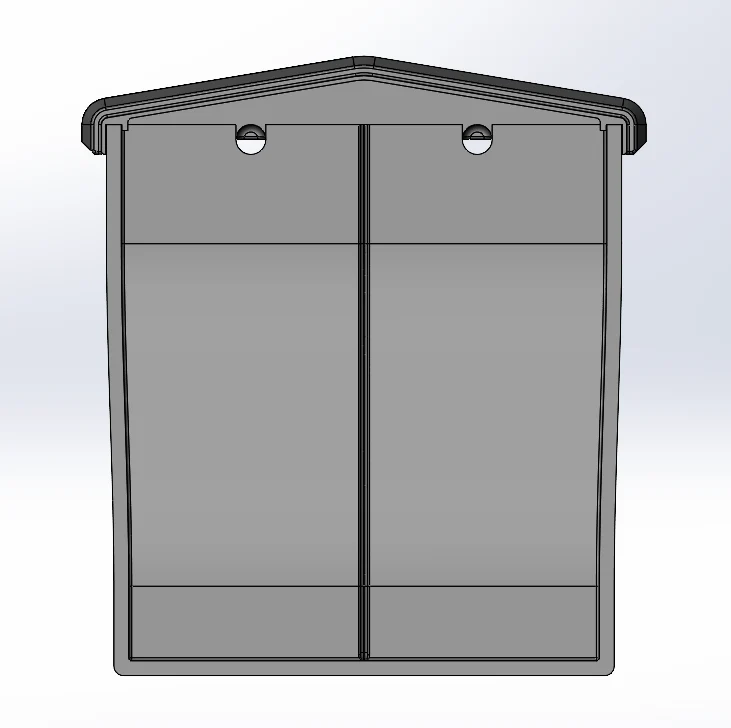

Основные габаритные чертежи см. в формате .pdf.
В комплект входят файлы шагов для сборки, крышки и коробки. Также включена модель детали SolidWorks 2023 года для этого проекта. Если у вас есть группа 4D с высокими стойками или другими потребностями, вы сможете ее настроить.
_______________________________________________________
24.10.2020 — Набор файлов обновлен до версии B.
Разделите детали для печати на таких принтерах, как XL, добавили канавки для снятия напряжений, чтобы минимизировать деформацию. В комплект также входят однокомпонентные версии для тех, у кого есть принтеры большего формата. В комплект входят по 2 версии каждой детали, с «ушками Микки Мауса» и без них, для тех, кому требуется дополнительное прилегание кровати по углам.
