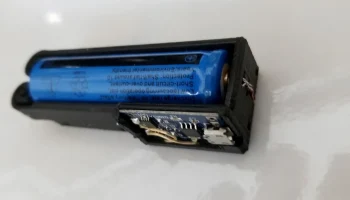

18650 TP4056 Зарядное устройство для аккумулятора
Описание
ТЕПЕРЬ С ЛЕНТОЙ ДЛЯ ИЗВЛЕЧЕНИЯ АККУМУЛЯТОРА!

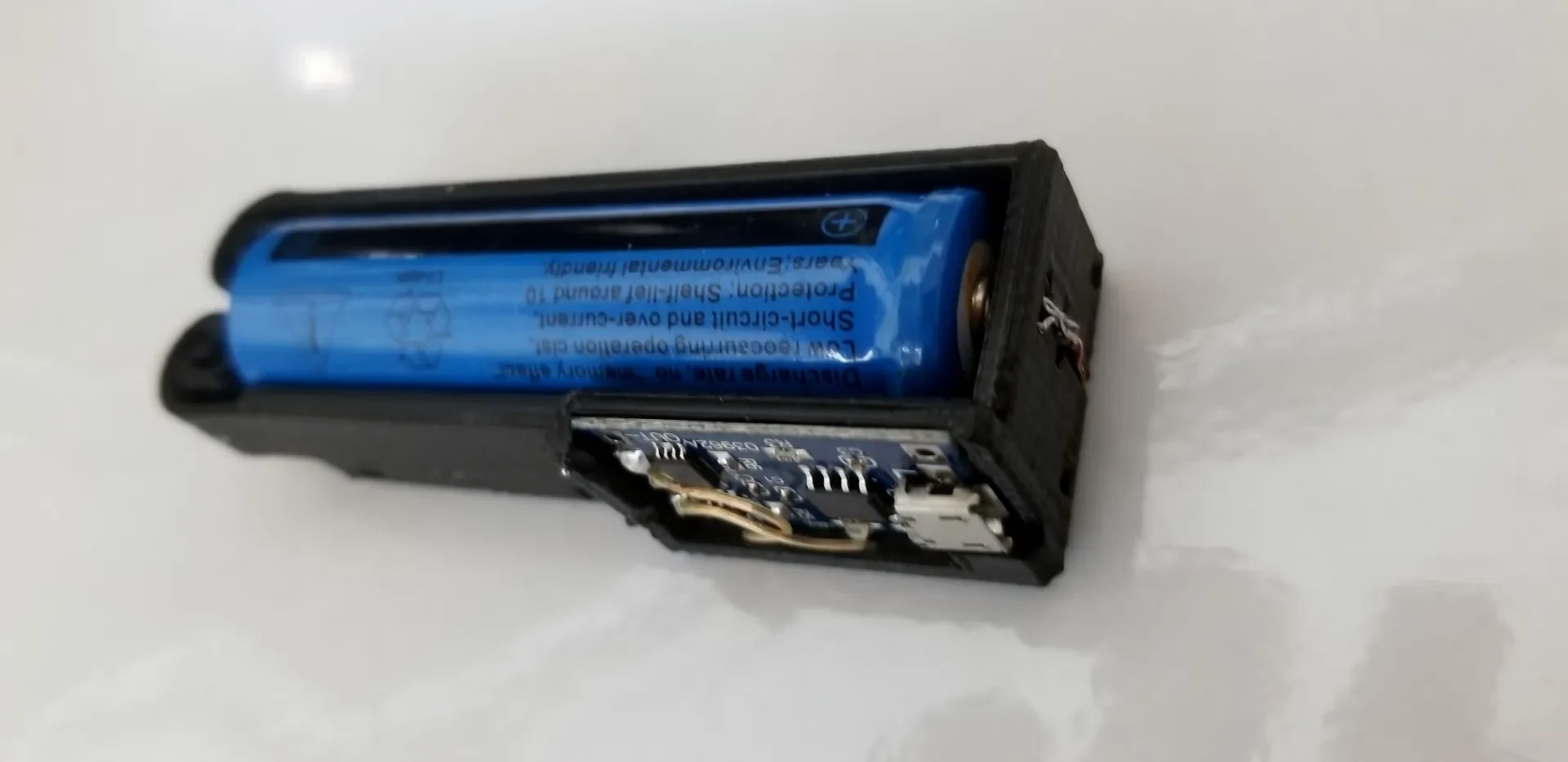

Я использовал и любил держатель батареи enif в течение многих лет, и недавно мне нужно было сделать несколько зарядных устройств (более 20), чтобы раздавать подарки с фонариками, когда я наткнулся на модель зарядного устройства MrFlashs, в которой используется зарядное устройство micro USB TP4056 (я предпочитаю это другим вариантам, поскольку оно более прочное). Этот модуль зарядного устройства работал отлично, но мне показалось немного сложно его подключить, а тем более сделать это аккуратно. Я внес в него некоторые изменения, которые, как мне кажется, сделают его проще и аккуратнее:

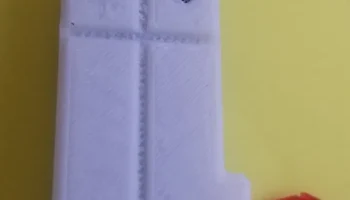

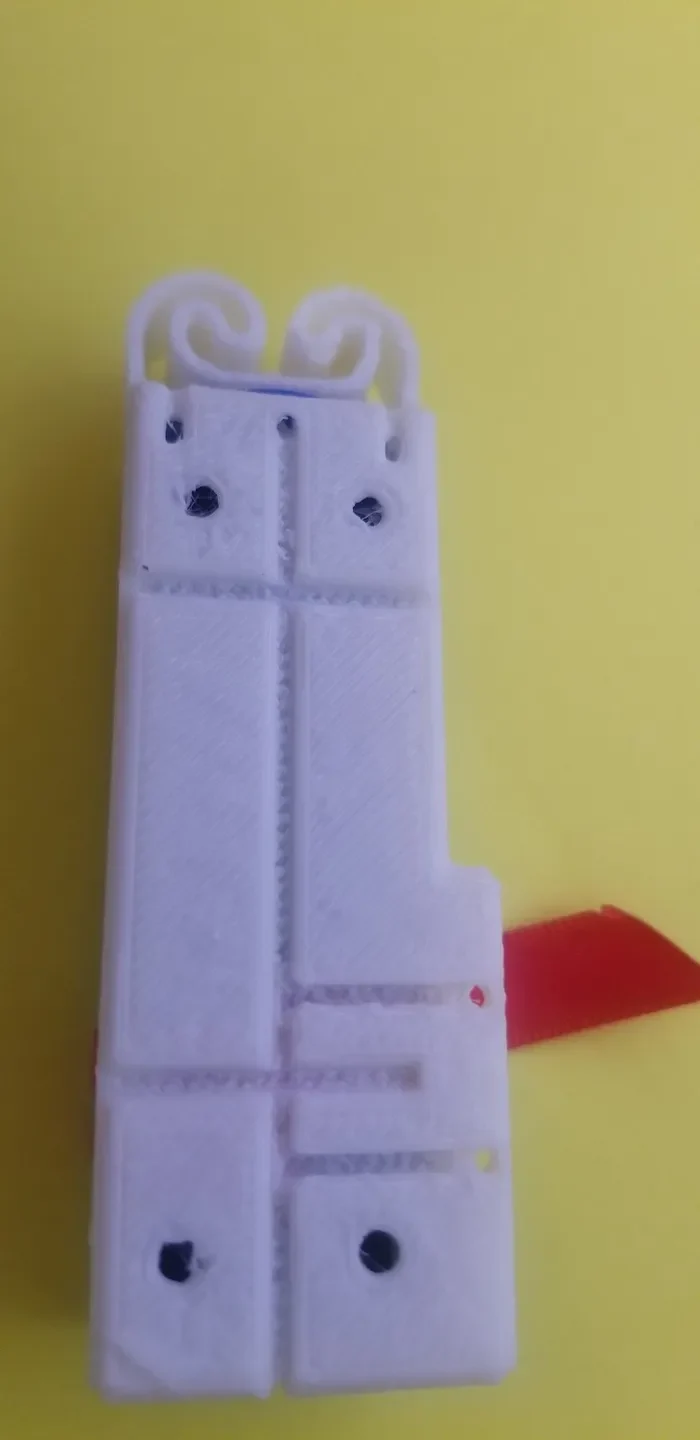

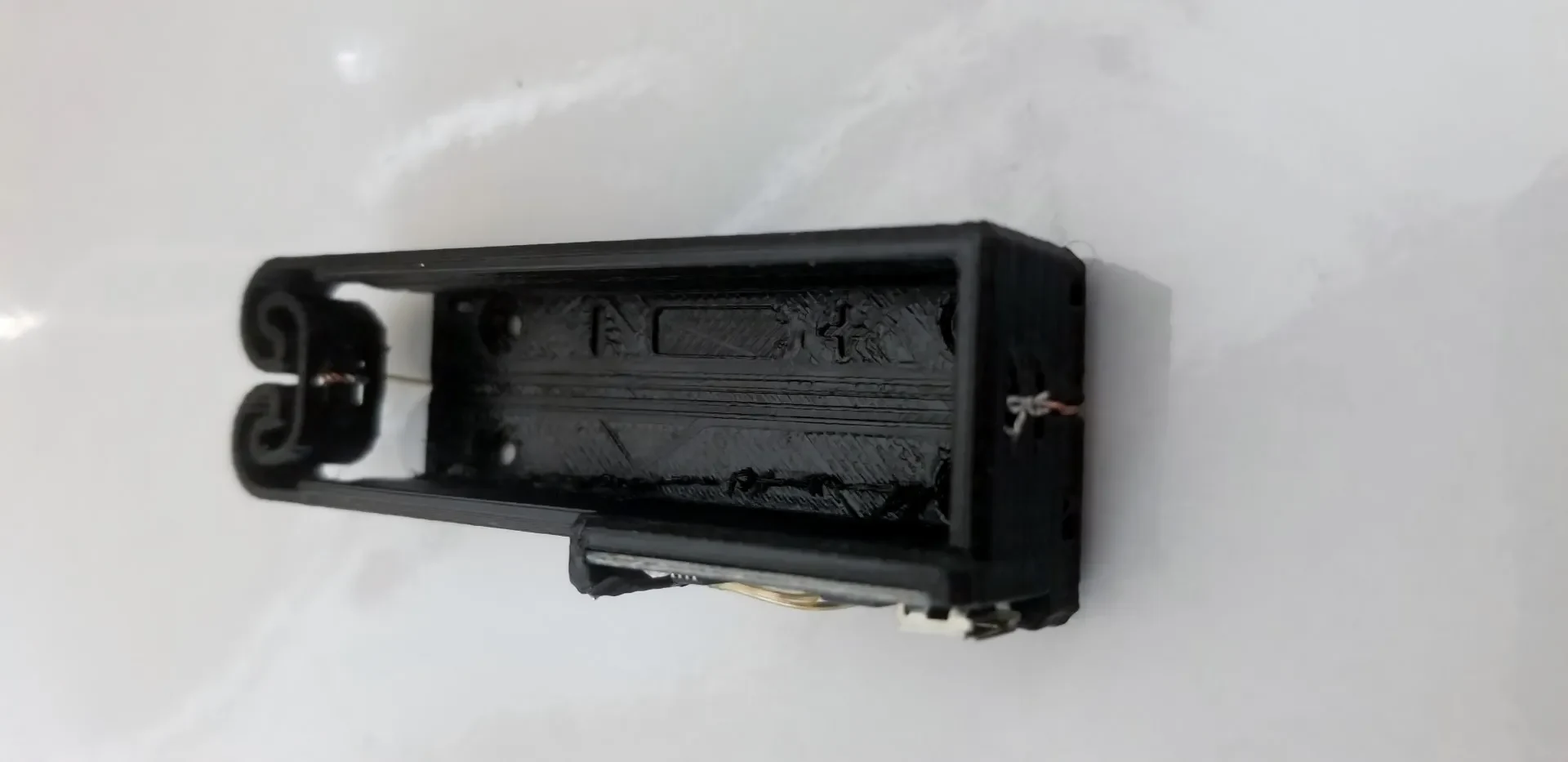

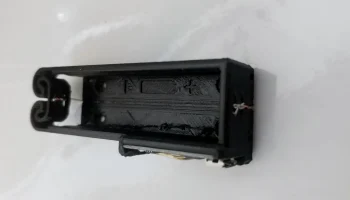

Задняя часть обновленного держателя enif со встроенными направляющими для проводов и отверстиями для винтов.

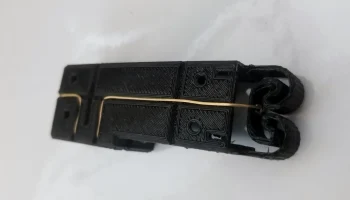

Проложил провод к + клемме аккумулятора, чтобы провод сидел заподлицо.

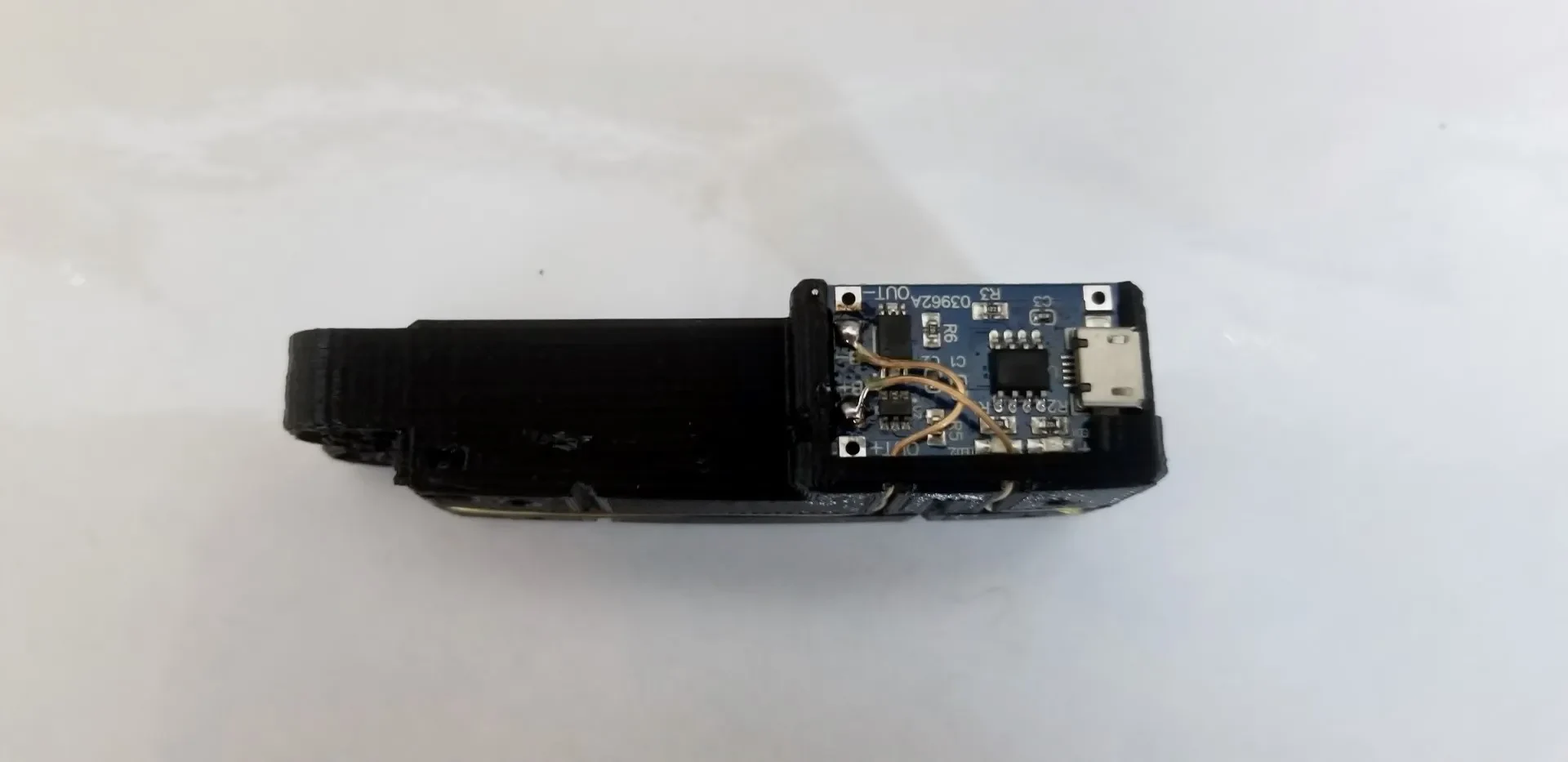

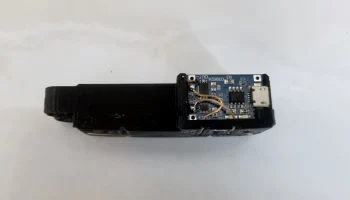

Сделал два отверстия для аккуратного прохождения проводов от платы зарядки к н��жней стороне модуля.

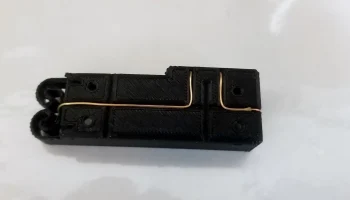

Сделал дорожки от платы зарядки в нижней части модуля, чтобы они могли цепляться за провод, чтобы он был аккуратно спрятан под ним.
Вырежьте нижнюю часть пружины аккумулятора, чтобы пружина оказывала давление более равномерно.
Добавлены встроенные опоры для печатной пружины / клеммы.
v1.1-Сделано отверстие для продевания провода под углом, чтобы удерживать провод — на том этапе, к��гда он выходит из нижней части модуля до клеммы — аккумулятора.

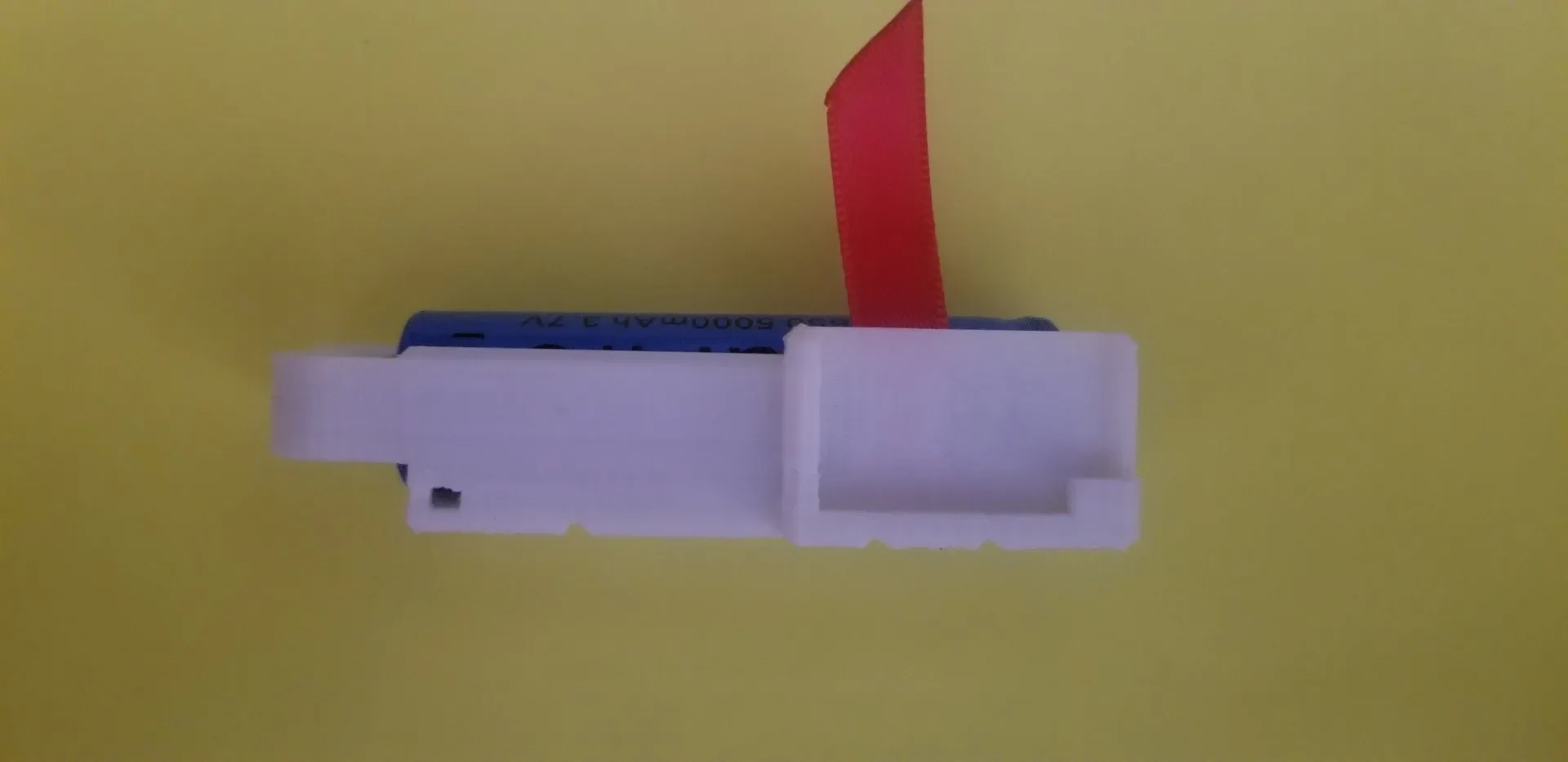

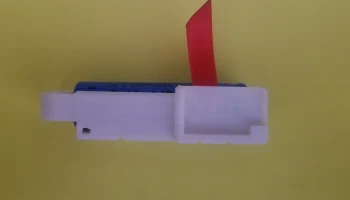

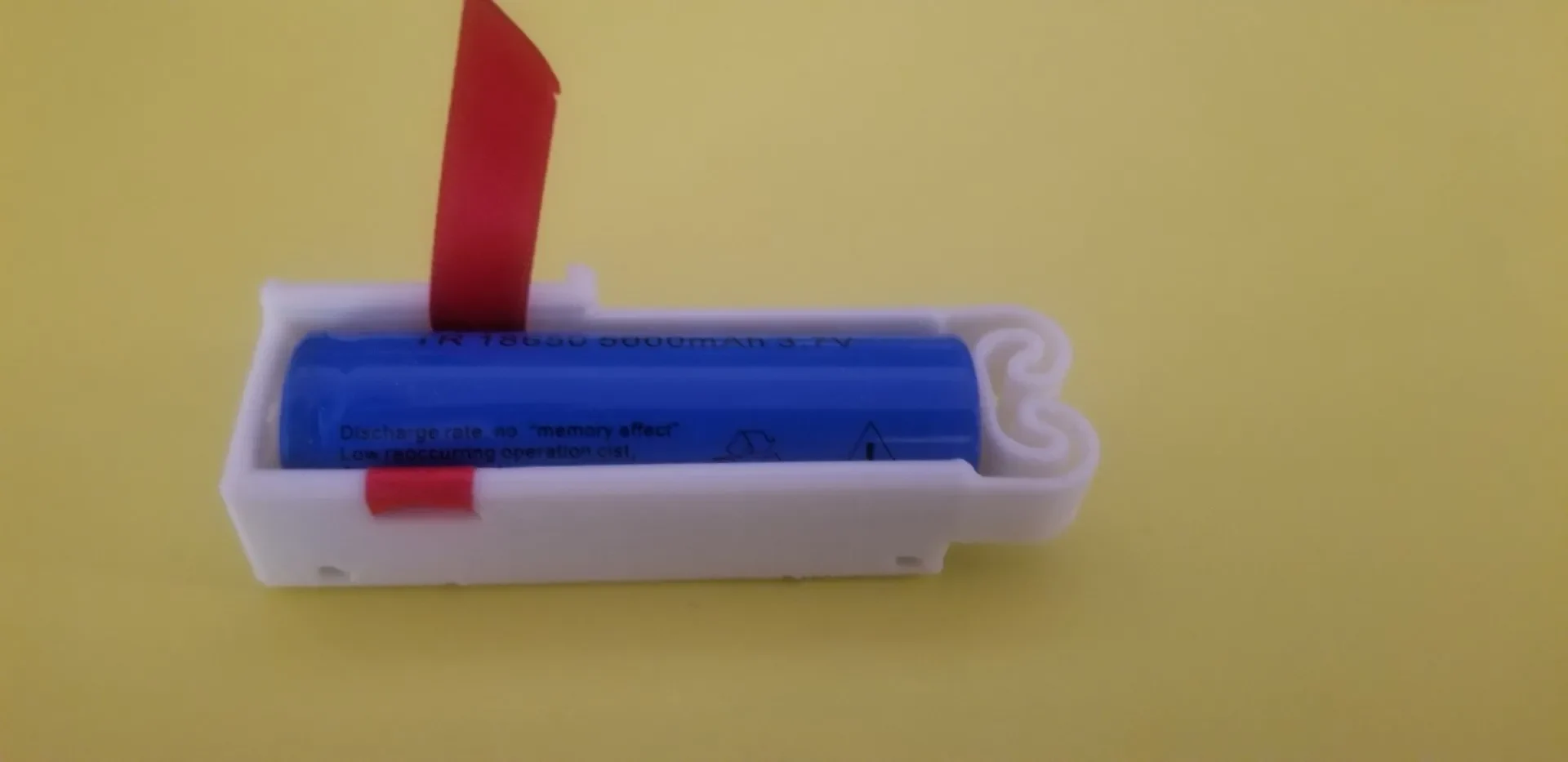

v1.1 — Добавлено отверстие для резьбы и пришивания ленты для снятия батареи. Это действительно помогает, так как в противном случае вынимать батареи может быть очень сложно.
Несмотря на то, что для этих отпечатков я использовал PLS (и PETG) вместо ABS, я обнаружил, что утонченная пружинная клемма имеет действительно хорошее и равномерное натяжение, и на нее намного легче наматывать провод.
Я также понял (вероятно, после того, как это уже поняли все остальные), что старые USB-кабели для зарядки являются отличным источником провода для них, и вы знаете, что они являются идеальным калибром для приложения. К счастью, мои дети снабжают меня множеством сломанных вещей, от которых можно избавиться.
P,S.-Не обращайте внимания на то, что я не очистил отпечаток перед подключением и фотографированием, а также на изогнутую нижнюю часть этой детали. Мой модуль нагревательного стола умер, и мне нужно надеть новую насадку, жду запчастей. :)
Части
TP4056 — можно найти повсюду по низкой цене: от 23 центов за штуку в упаковке от 100 до примерно 60 центов за штуку.
Провод (взять из старого USB-кабеля)
Сборка
Стянуть или отрезать опоры
Используйте сверло 1/16 для очистки отверстий (см. примечание к версии 1.1).
Проденьте ленту ~8 мм изнутри чехла через отверстие диаметром около ¾ дюйма и сшейте.
Я думаю, что проще сначала подключить провода к клеммам, а потом проложить их через каналы и отверстия к Т4056 для пайки.
Я часто использую оригинальный аккумуляторный чехол, и, сделав кучу таких подряд, я нашел более простой способ подключения проводов к клеммам при использовании провода небольшого сечения (например, от старого USB-кабеля):
Зачистите один конец каждого провода примерно на 1-1,25 дюйма.
Согните зачищенную часть проволоки пополам и скрутите ее вместе, чтобы получилась небольшая петля, примерно в 2-5 раз превышающая диаметр проволоки.
Флюсовая проволока
Вариант А — припаяйте петлю и хвостик сейчас.
Пропустите петлю изнутри держателя батареи в нижнюю прорезь терминала.
Пропустите свободный конец провода изнутри держателя батареи в верхнюю прорезь клеммы.
Пропустите провод из верхней прорези через петлю в нижней прорези клеммы.
При необходимости потяните и разровняйте небольшой отверткой.
Вариант Б — быстро припаяйте клемму, чтобы не расплавить пластик (капля припоя на утюге и быстрое прикосновение к флюсованной проволоке должны сделать это без заметного плавления пластика).
Проложите свои провода
Атрибуции
Вот ссылки на проекты enif и MrFlashs на Thingiverse:
www.thingiverse.com/thing:456900
www.thingiverse.com/thing:2268477
На других сайтах
О вещах. — www.thingiverse.com/thing:5374830/files
Правки
07.05.22 — v1.1 (В белом цвете):
БЛУФ: Я добавил отверстие для вставки ленты для снятия батареи, отверстие для прокладки в конце нижнего канала рядом с отрицательной клеммой и модифицировал опору для более чистой печати (поскольку сейчас я пробую ее в PETG), чем старые опоры.
у меня были пробле��ы с получением
