Аккумулятор Fairphone 4 Power Bank

Необходимые материалы:

5x 10 мм саморезы M2
2x6 мм саморезы M2
Разъемы для аккумуляторных батарей с шагом 2,0 мм
Я использовал эти: aliexpress.com/item/1005007786923022.html.
Одноячеечная печатная плата Powerbank
aliexpress.com/item/1005008151733979.html версия с USB-A и цифровым дисплеем
Аккумулятор Fairphone 4

Сборка:

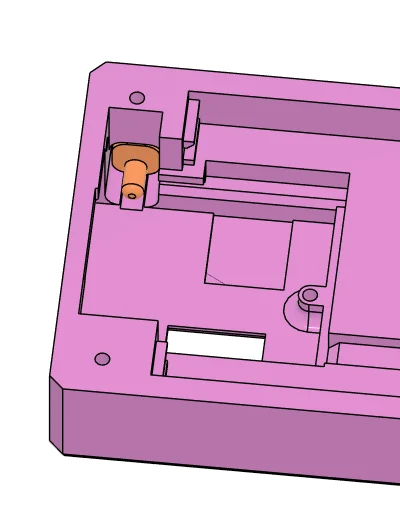

Вставьте пуговицу в боковой карман.

Поместите плату в коробку и прикрутите ее.

Припаяйте провода к плоскому разъему, соответствующему распиновке, отмеченной на аккумуляторе, вставьте его в держатель разъема и вставьте держатель в коробку, одновременно прокладывая кабели внутри направляющей для кабеля. Если держатель на месте, прикрутите его одним из винтов диаметро�� 6 мм.

Припаяйте провода к печатной плате.

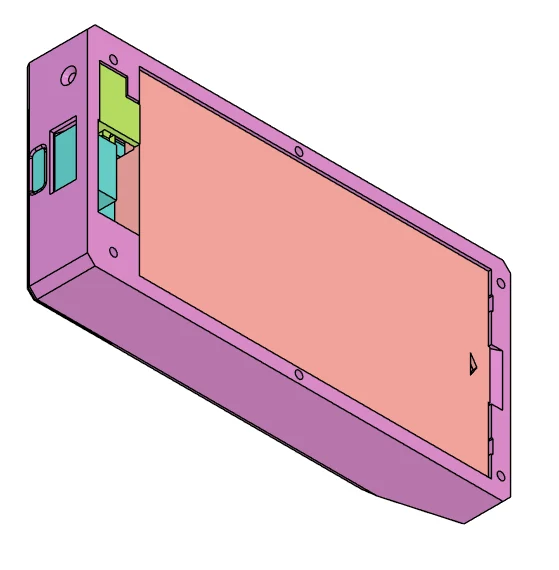

Вставьте аккумулятор и проверьте, все ли работает, подключив что-нибудь.

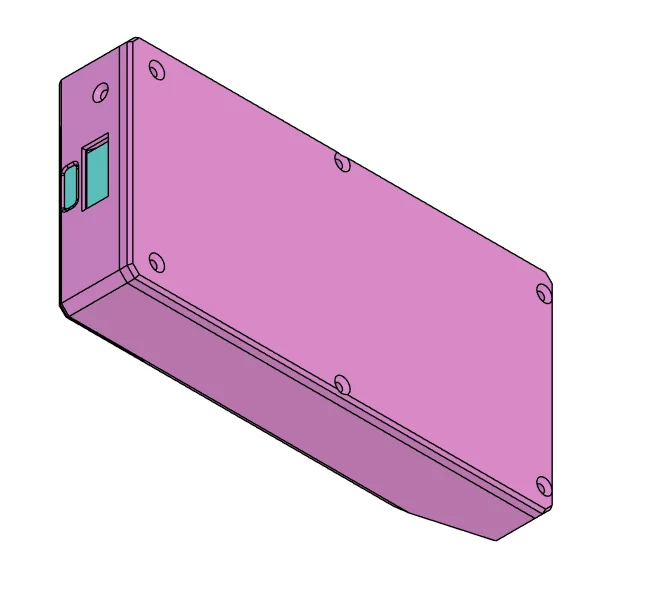

Закрутите крышку. Более короткий винт используется над кнопкой.
