Универсальный тестер емкости аккумуляторов 18650, AA, AA...

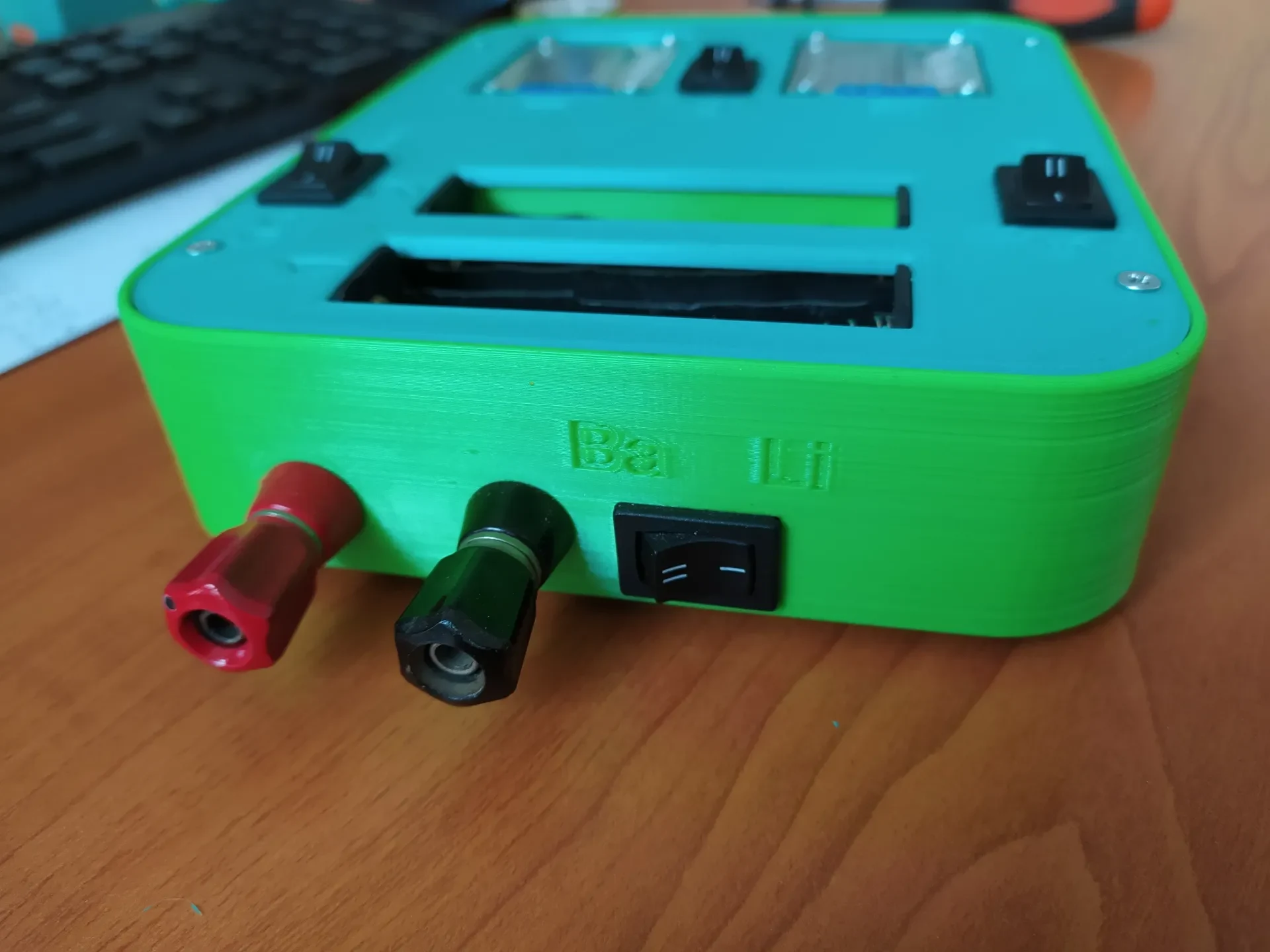

Универсальный тестер аккумуляторов, предназначенный для простого тестирования емкости аккумуляторов различных типов. Изначально он был рассчитан на 2 аккумулятора 18650 одновременно, или 1. слот для подключения аккумулятора через разъем типа «банан» сбоку (переключатель для этого изменения находится на левой стороне).

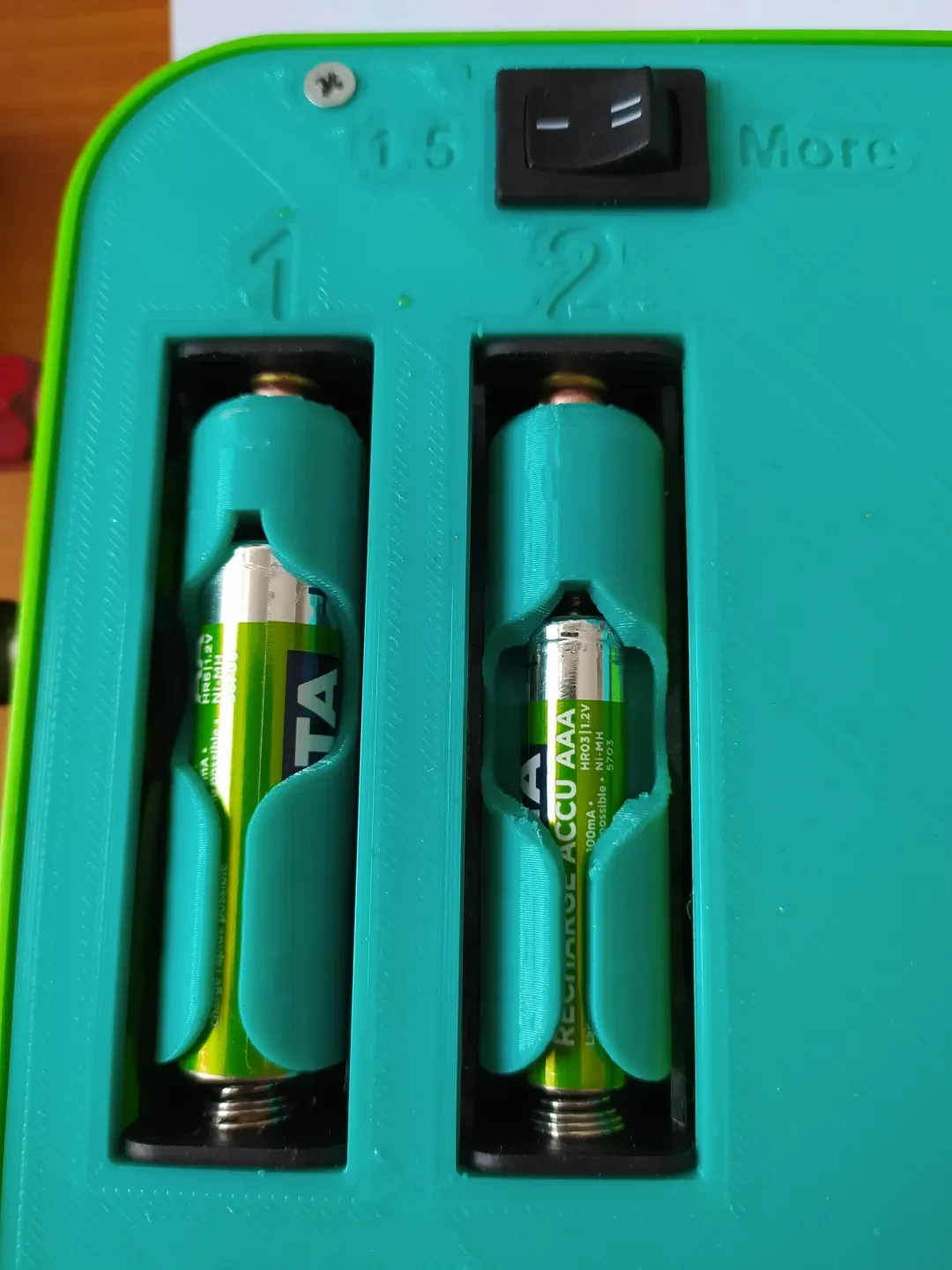

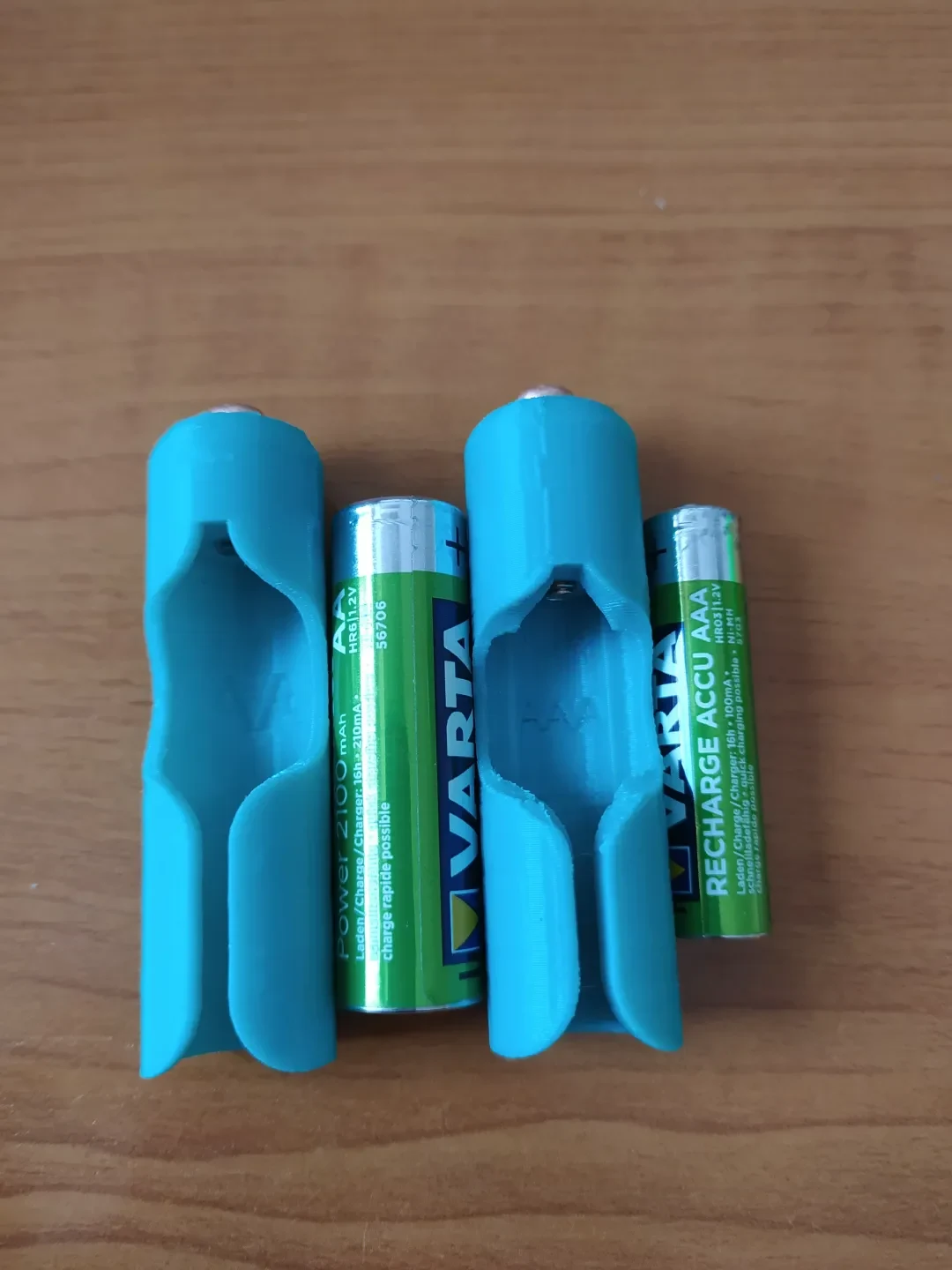

С помощью адаптеров можно использовать тестер емкости для других типов аккумуляторов. Эти адаптеры предназначены только для тестовых целей. НИКОГДА не используйте их для питания устройств и не пытайтесь их заряжать!

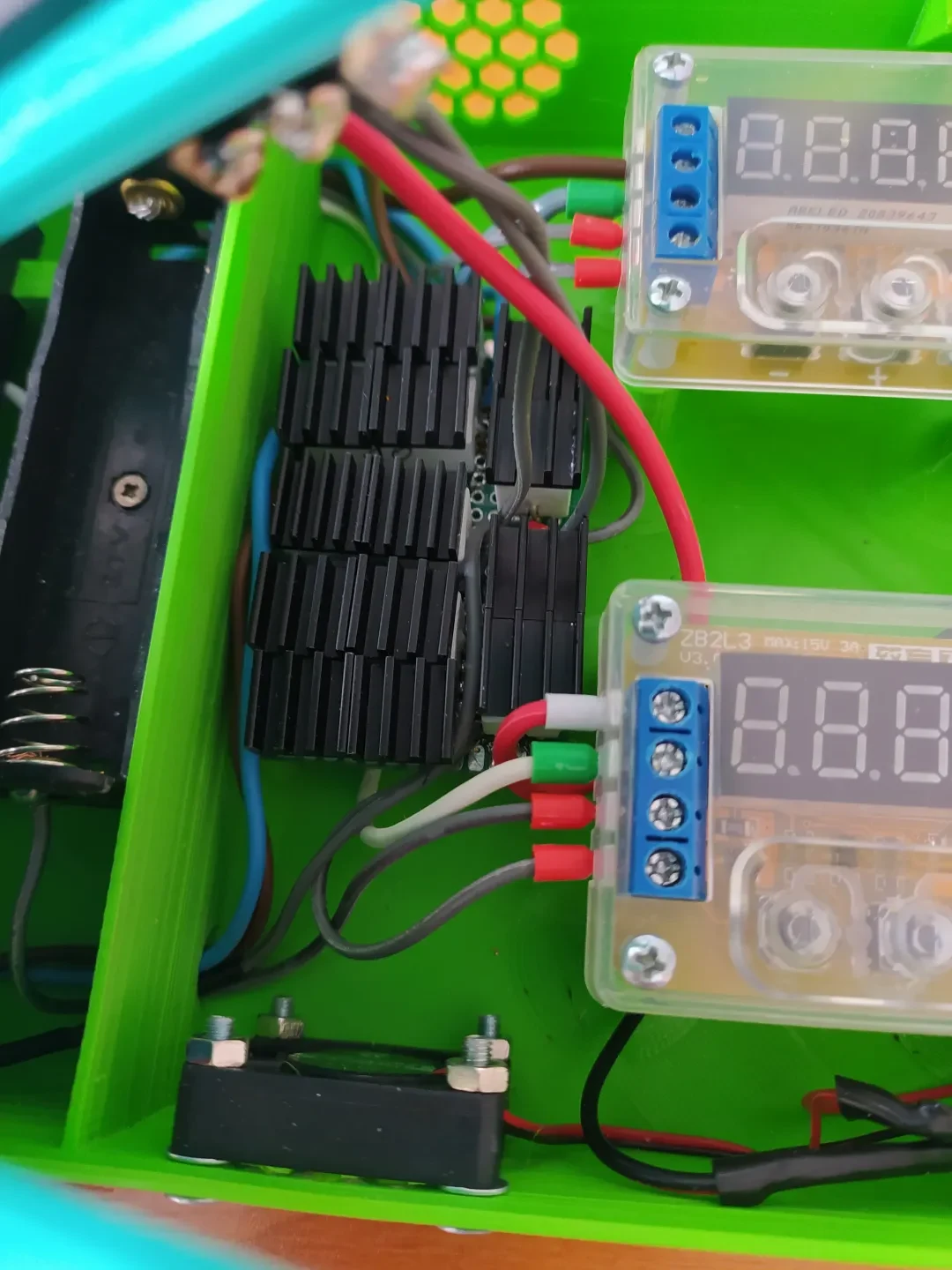

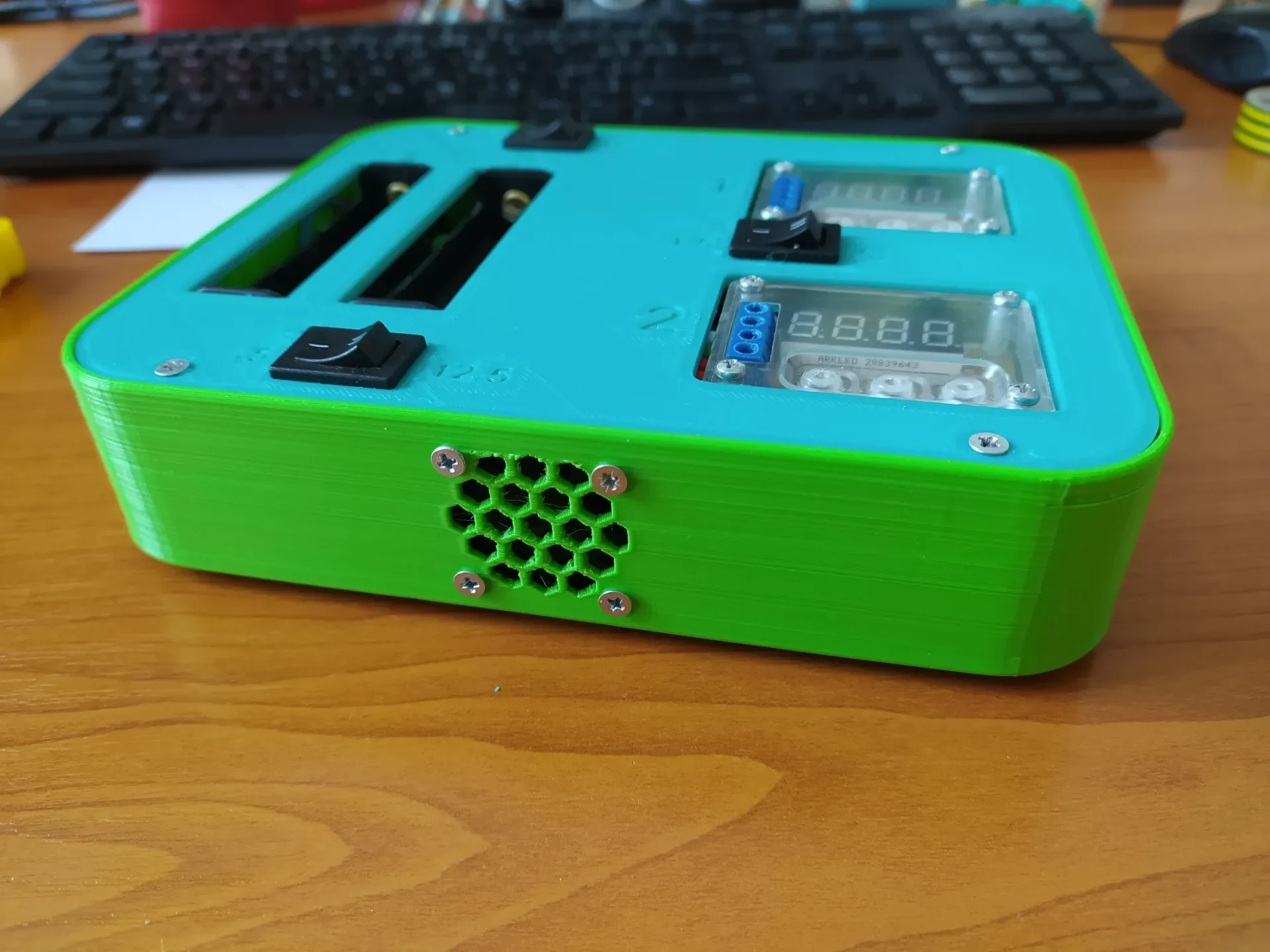

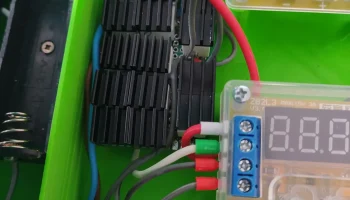

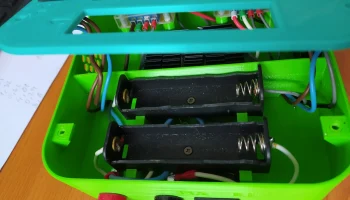

В тестере емкости используются керамические резисторы для отвода энергии. Этот резистор может достигать температуры 80°C, если он стоит на столе без охлаждения. Таким образом, в этой конструкции используется один 30-мм вентилятор и небольшие радиаторы для лучшего охлаждения. Схема подключения резистора на фото.

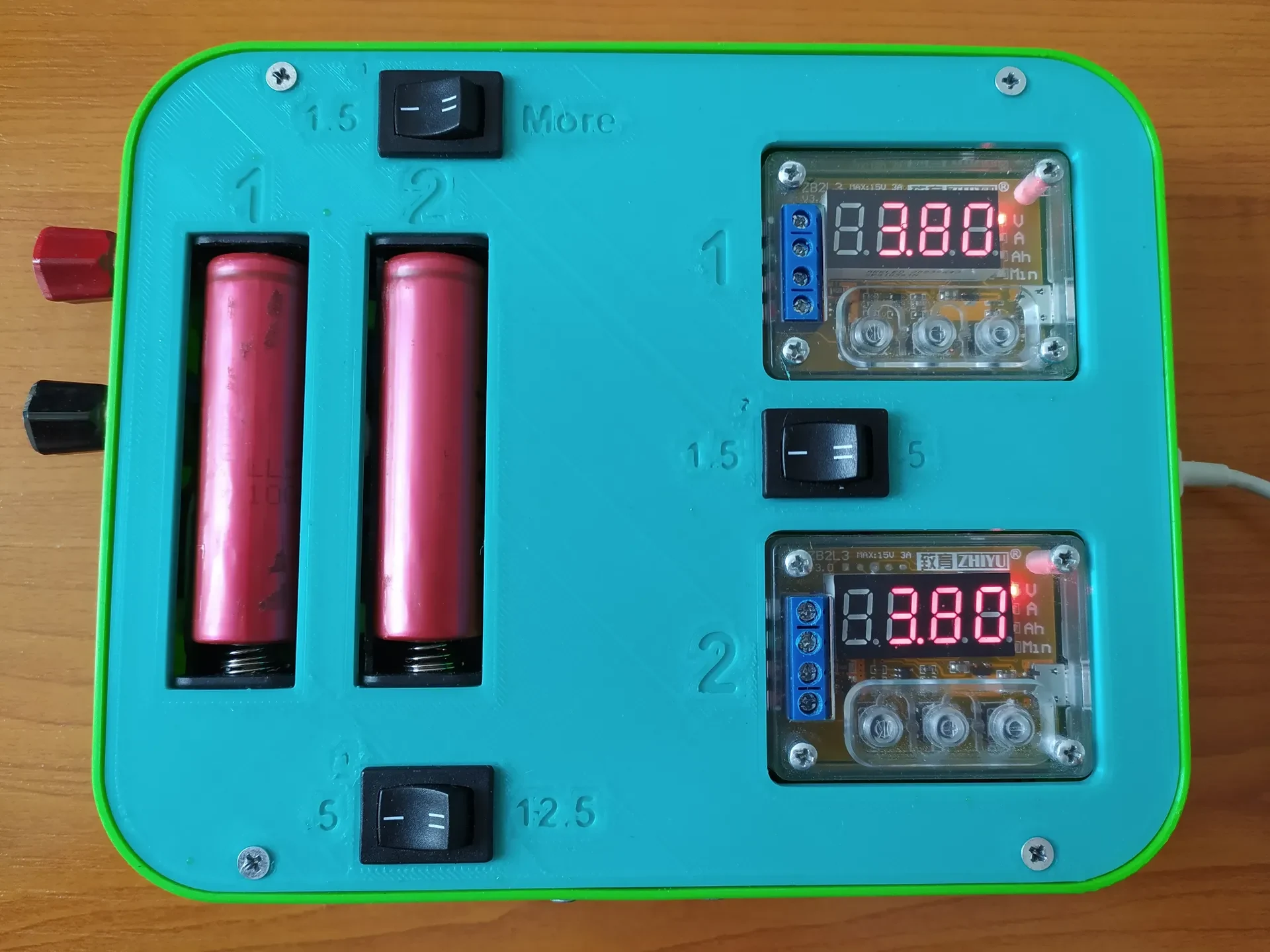

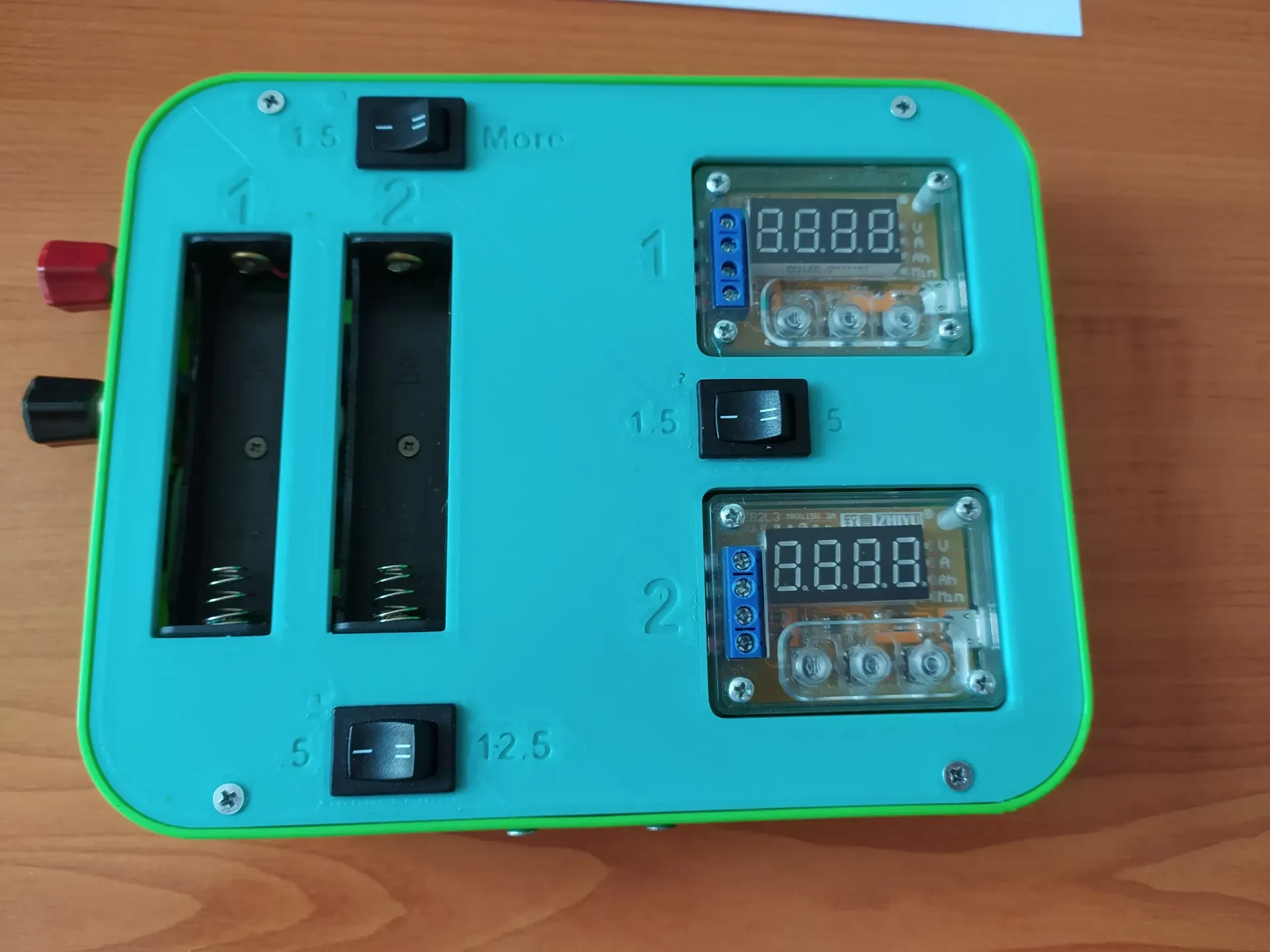

Переключатели на верхней панели предназначены для изменения значения удельного сопротивления. На каждом переключателе в левом углу указано значение 1 или 2, это соответствует большому номеру над гнездом батареи или следующей цепью емкости.
Числа слева и справа от каждого переключателя обозначают значения удельного сопротивления. Значения рассчитаны на ток чуть менее 1 А.
1,5 Ом для NiMh аккумуляторов
5 Ом для Lion или Li-pol
12,5 для любой батареи выше 5В (доступно только на №1)

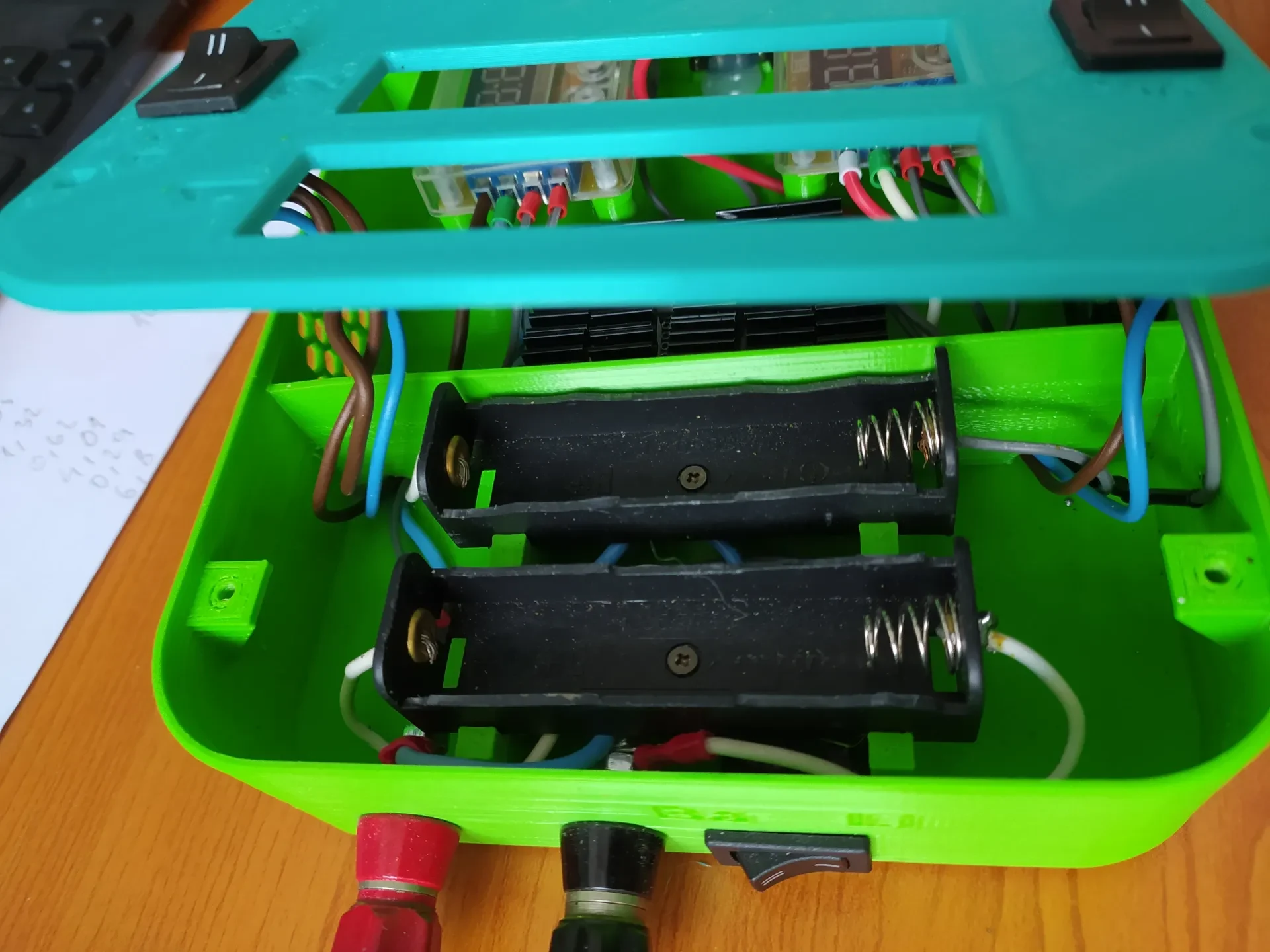

Как соединяются между собой резисторы и переключатели видно на одной картинке в галерее.
Для строительства необходим паяльник и изолента или клеевой пистолет. Рекомендую использовать обжимные клеммы.
Если вы не понимаете, как это работает, не создавайте это!
Аккумулятор не имеет защиты, поэтому при неправильной пайке может возникнуть короткое замыкание. Резистор может нагреваться до высокой температуры, без надлежащего охлаждения он может расплавить пластиковые детали.
Части
Обязательно:
2x 18650 Корпус с пружиной
2x 18650 измеритель емкости литий-ионной батареи с корпусом
Резистор 4x 10 Ом, 5 Вт
2 резистора 1,25 Ом, 5 Вт
1x резистор 7,5 Ом 5 Вт
1x универсальный ДПС 6x4см
1x 30-мм вентилятор, 5 В
4 переключателя 230 В на ток 3 А или более (см. рисунок с размерами переключателя)
1 красно-черная розетка типа «банан» (версия 4 мм)

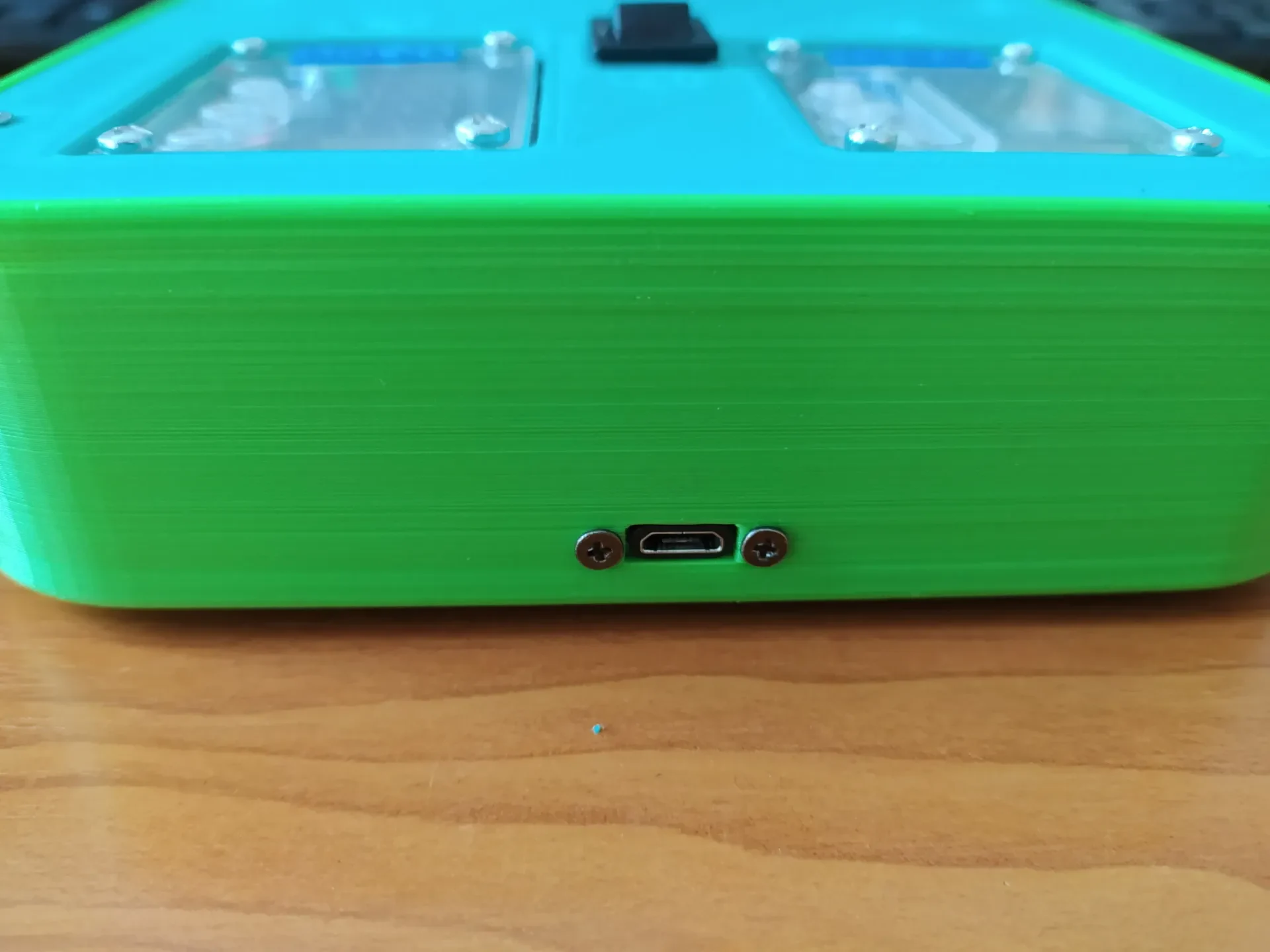

2 коротких разъема Micro USB
8 коротких винтов M2 (около 10 мм)
2 гайки М2
8x M2,5x16 или длиннее
8x M3x10 или длиннее
4 гайки M3 (для ВЕНТИЛЯТОРА)
Провода толщиной 2 м для подключения аккумулятора и резистора не менее 0,75 мм^2.
2-проводной кабель длиной 0,5 м для питания цепей вентилятора и мощности.
Рекомендуется:
10x11x11x5(6) мм радиатор с термолентой
1 разъем панели Usb-C (15 мм между отверстиями)
Адаптеры:
2 винта M4x20
2 винта M4x20
Можно использовать стальные винты, но для лучшей проводимости я рекомендую цельномедные винты. (https://www.aliexpress.com/item/1005004826640635.html?spm=a2g0o.order_list.order_list_main.24.2f2c1802Sjpstq)
2 вставные гайки M4 (без них держится, но сильно ослабевает)
