18650 Зарядное устройство для литий-ионных аккумуляторов

Я хотел создать функциональное зарядное устройство.

Что вам нужно:

2xTP4056 LiIon зарядные модули

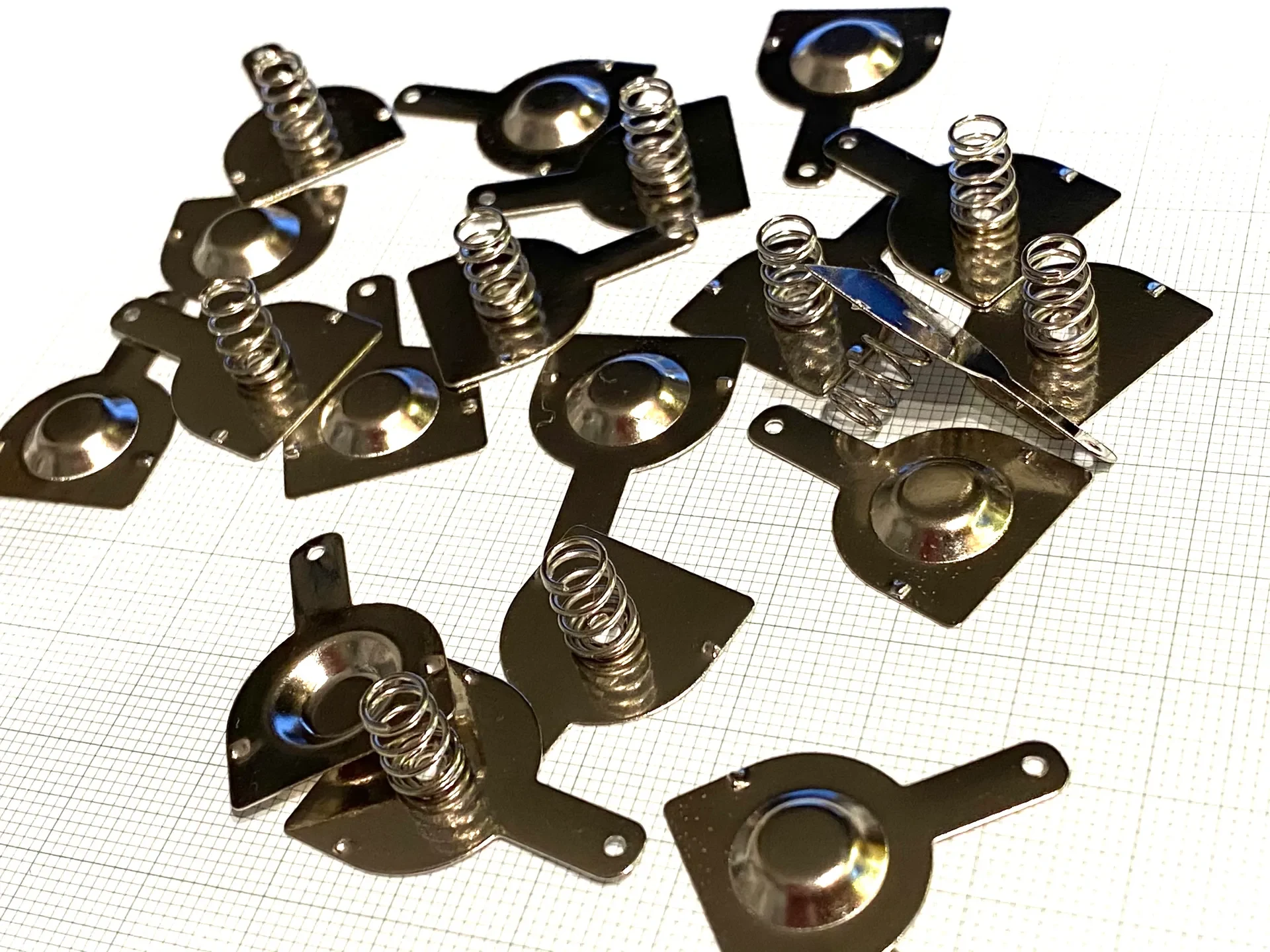

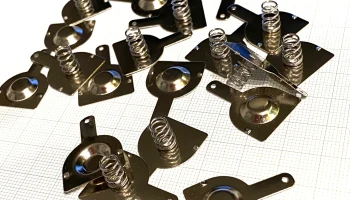

2+2 контактные пластины плюс/минус
2+2 зеленых и красных светодиода
2 вольтметра
Коммутационная плата Micro USB
Коммутационная плата USB-C
Немного кабеля и термоусадочной трубки, немного нити.

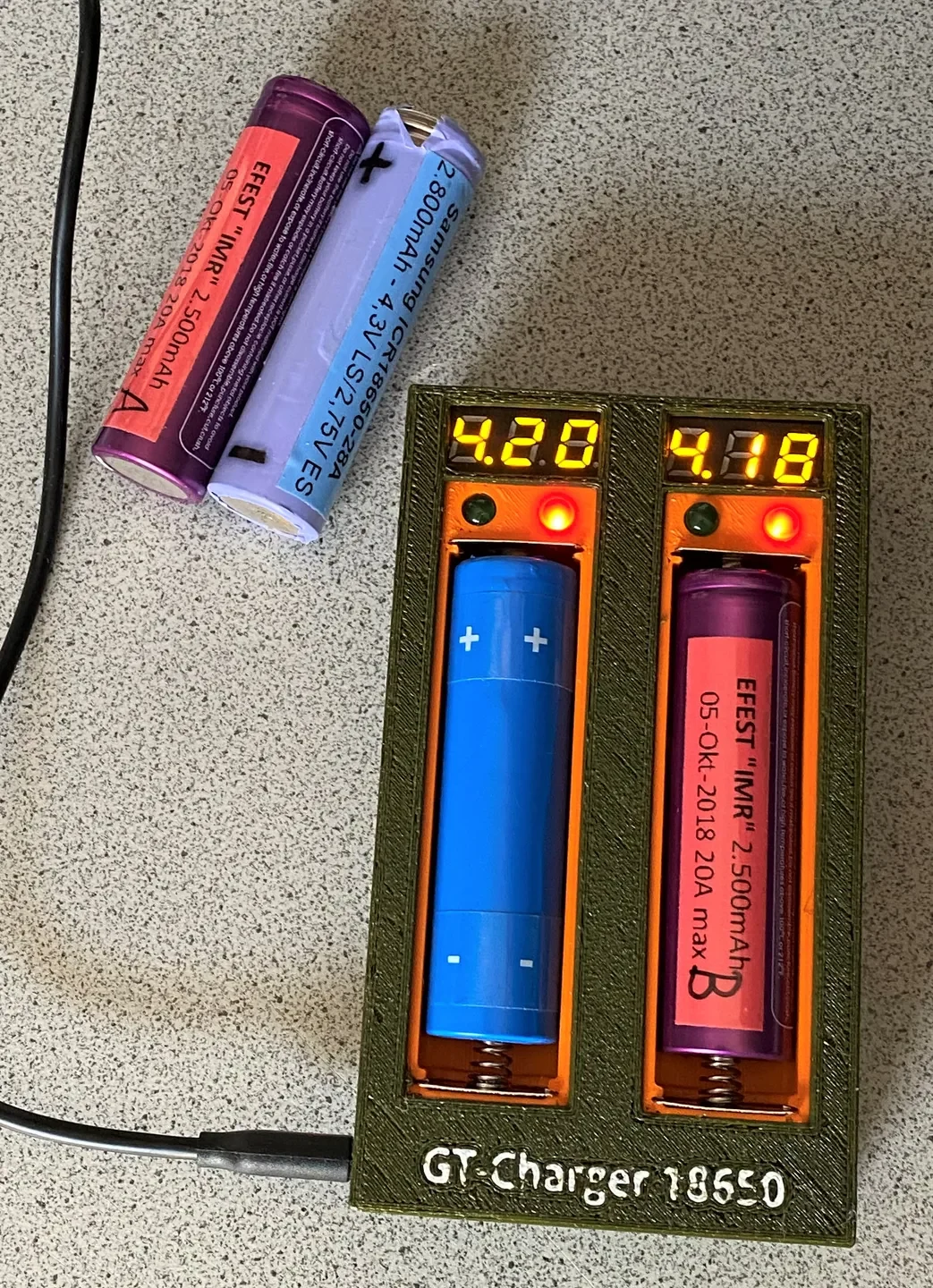

Красный цвет показывает зарядку, вольтметры показывают соответствующее напряжение во время зарядки или, если они не подключены, фактическое напряжение каждого литий-ионного элемента.

Я выбрал две ячейки, потому что каждая TP 4056 потребляет ок. 1 А, а обычные зарядные устройства с кабелем USB-A могут выдавать ток 2 А. Поэтому, на мой взгляд, увеличение количества ячеек не имеет смысла. Имеющиеся светодиоды необходимо отпаять и удалить. Красные и зеленые светодиоды будут подключены внутри. Это немного хлипко, но не слишком сложно. Посмотрите эту ссылку:

Корпус можно распечатать в двух цветах, как MMU, или просто опустить текст stl, затем распечатать его пустым или использовать оба, а затем распечатать полностью. В предоставленных файлах Case и TXT буквы увеличены, ч��о обеспечивает лучшее качество печати. Я использую свой, он не слишком хорош, но свою задачу выполняет. Позвольте мне перейти к следующему проекту...

Я использую только разъем micro USB, с USB-C я не слишком знаком. С первого раза не получилось, поэтому USB-C в своем проекте я пропустил. Возможно я неправильно подключил. Для меня это не имеет значения.

Напечатано на V0.1 и Prusa MK3S+ (корпус+крышка) с MMU2 (вставками).

Изучите другие мои распечатки: https://www.printables.com/de/@Tritschi
