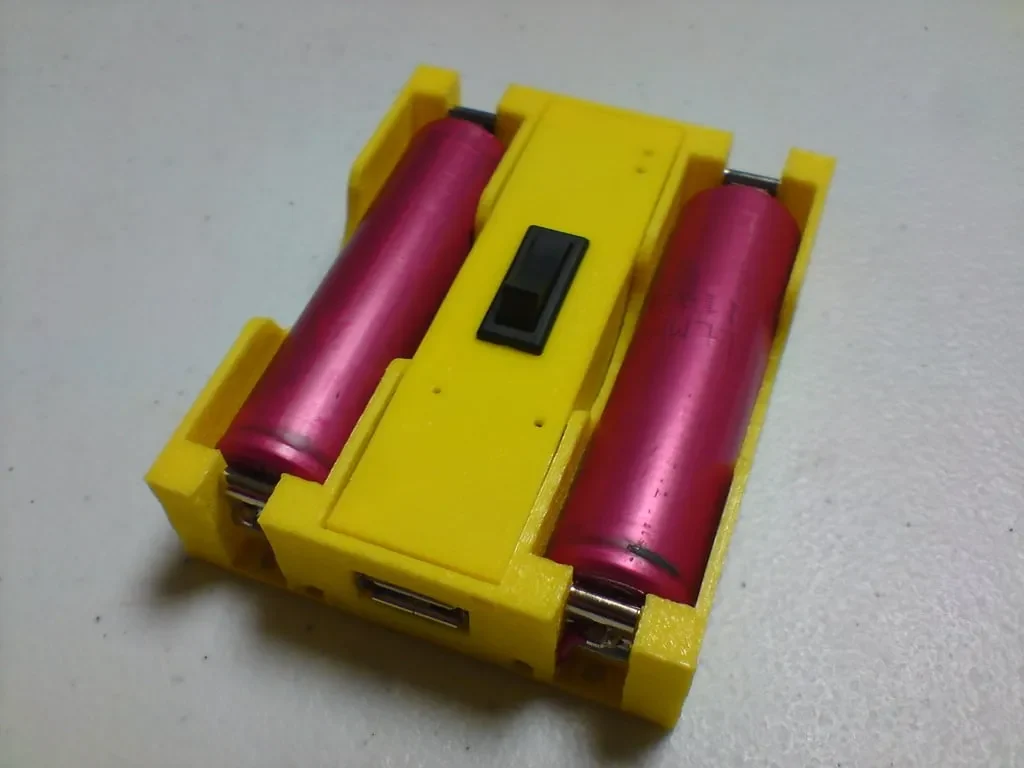

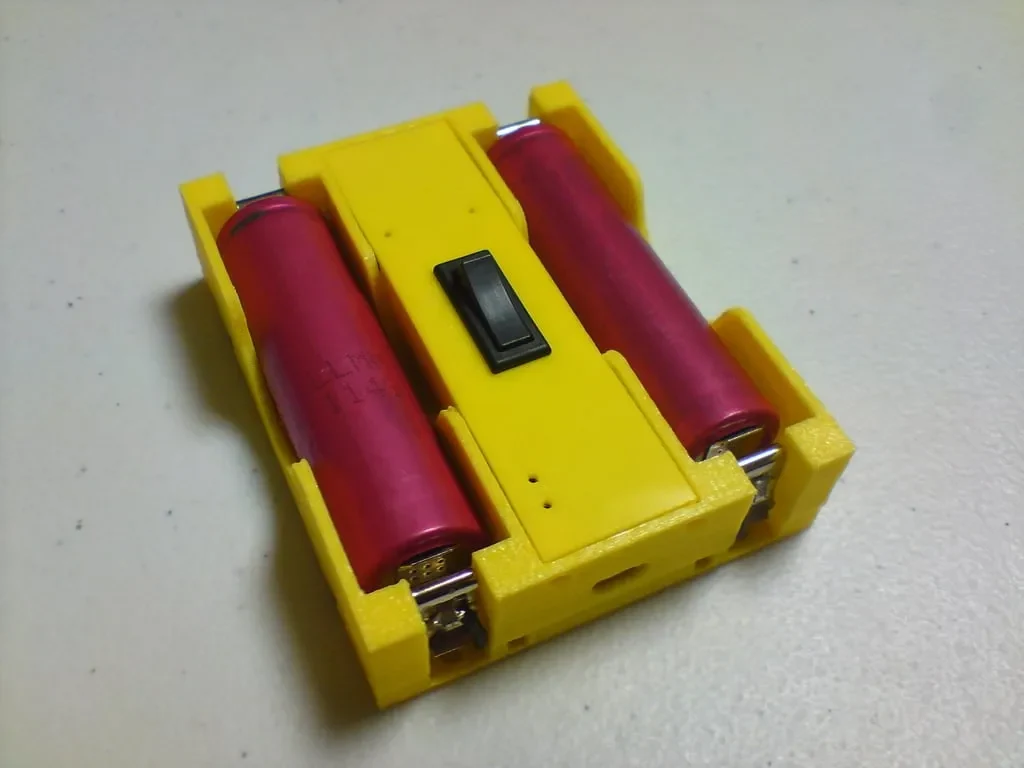

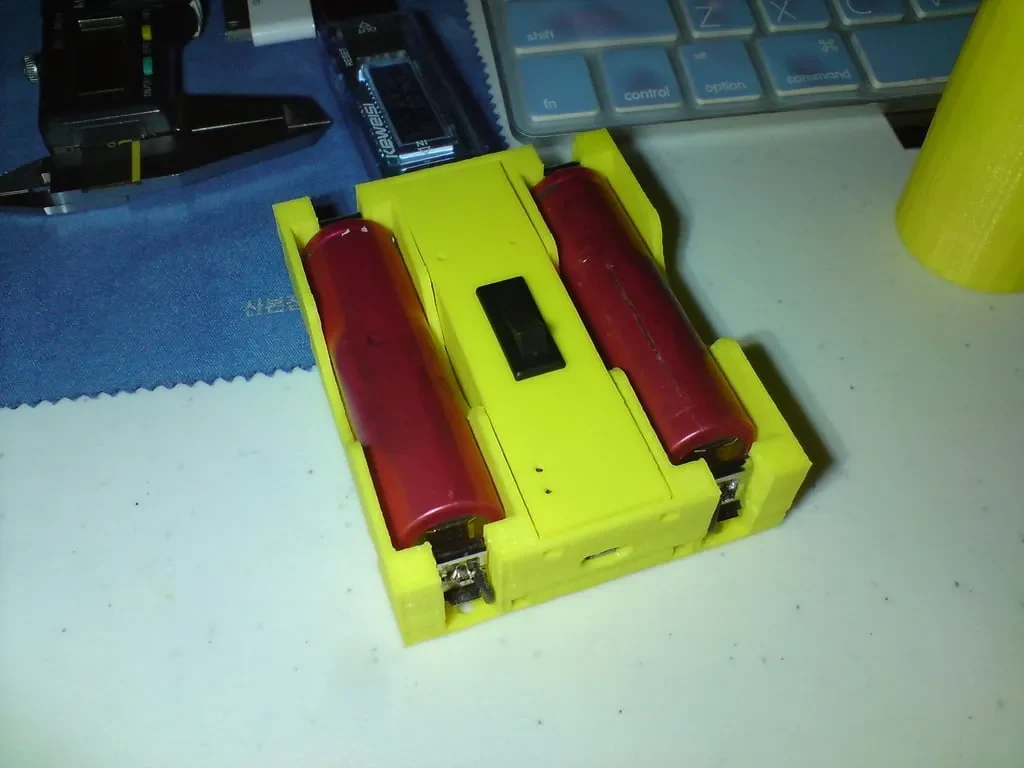

18650 x 2 аккумуляторных батареи

Батарейки

Источник:

www.printables.com

Вам понадобятся детали, не напечатанные на 3D-принтере:

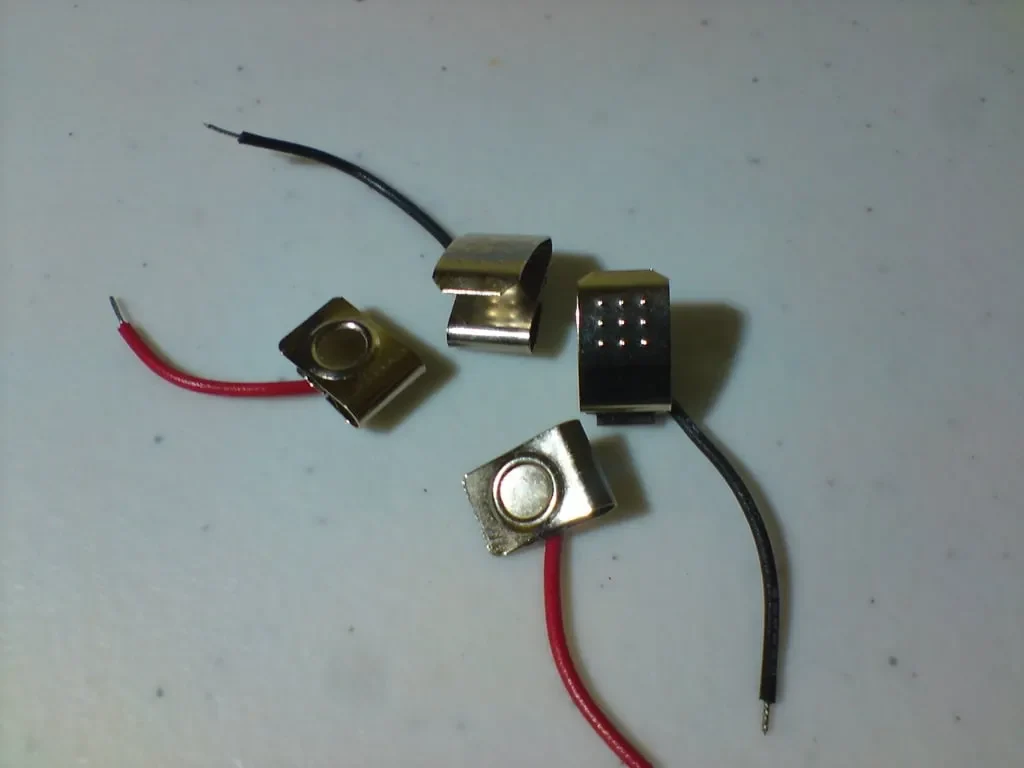

1 плата для зарядки литиевой батареи Micro USB 1 А [см. примечание ниже] 1 преобразователь постоянного тока в постоянный повышающий модуль с 2-5 В до 5 В, 1,2 А [см. примечание ниже] 1 прямоугольный длинный кулисный переключатель SPST 2 шт. Контакты аккумулятора 228 [KEYSTONE ELECTRONICS CORP.] 2 литий-ионных аккумулятора 18650 [2600 мАч x 2] [Примечание: я получил плату зарядки, преобразователь постоянного тока и два аккумулятора 18650 менее чем за 14 долларов США.] Примеры применения: http://www.thingiverse.com/thing:1232619 http://www.thingiverse.com/thing:1235865

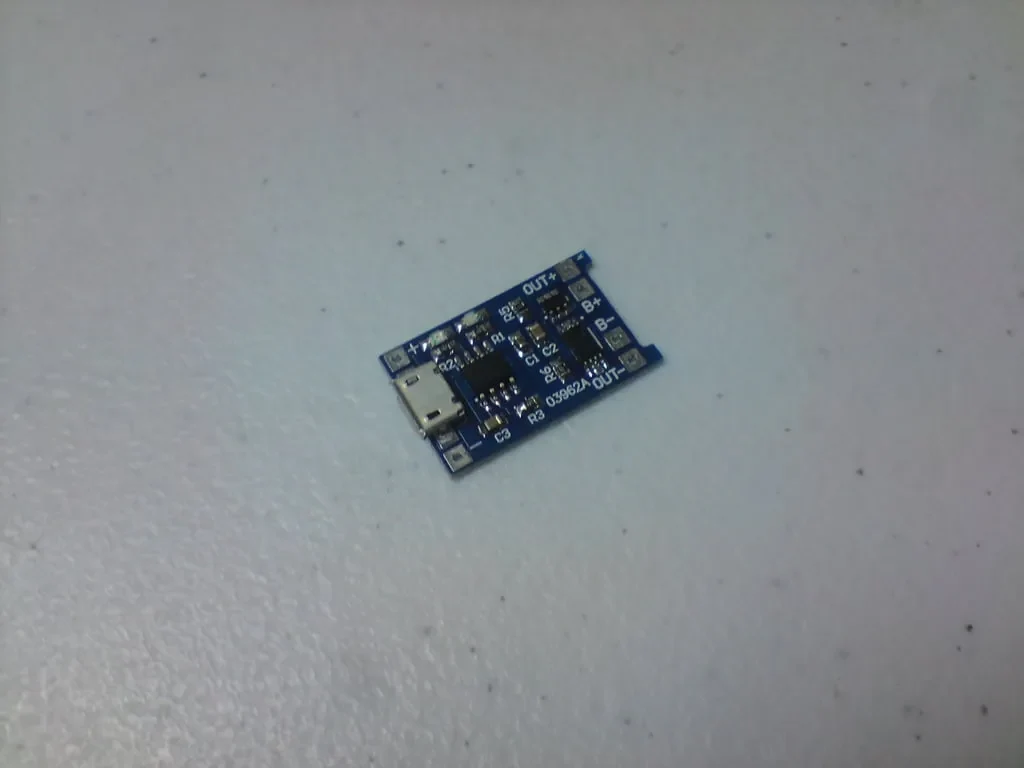

Плата для зарядки литиевой батареи:

Входы с розеткой MICRO USB, могут быть напрямую подключены к перезаряжаемой литиевой батарее зарядного устройства телефона, и при этом сохраняются контактные площадки входного напряжения, может быть очень удобно DIY Входное напряжение: 5 В Напряжение отключения зарядки: 4,2 В ± 1% Максимальный зарядный ток: 1000 мА Напряжение защиты от переразряда аккумулятора: 2,5 В Ток защиты от перегрузки по току аккумулятора: 3 А Размер платы: 2,6 * 1,7 см

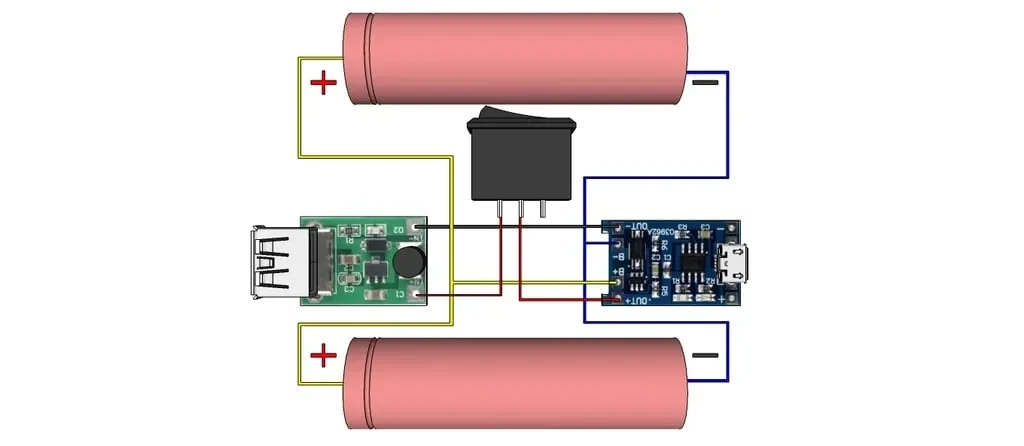

При первом доступе к батарее может отсутствовать напряжение между выходами OUT + и OUT -, затем при доступе к напряжению 5 В зарядка вашей энергии может активировать схему защиты, а батарея от B + B -, затем нарисуйте линию на короткое замыкание, также необходимо перезарядить, чтобы активировать схему защиты. Обратите внимание, что зарядное ��стройство должно иметь выходной ток 1 А или более при использовании входа зарядного устройства мобильного телефона, иначе оно может не заряжаться + гнездо MICRO USB, а затем — колодки для входа питания, доступ к 5 В. B + положительный, затем литиевая батарея, B-, затем отрицательный литиевый аккумулятор. OUT + и OUT- подключены к нагрузке, например, положительные и отрицательные электроды подключены к мобильной опорной пластине или другой нагрузке. Подключите аккум��лятор к B + B-, вставьте его в зарядное устройство мобильного телефона USB, красный свет заряжается, зеленый свет полностью заряжен.

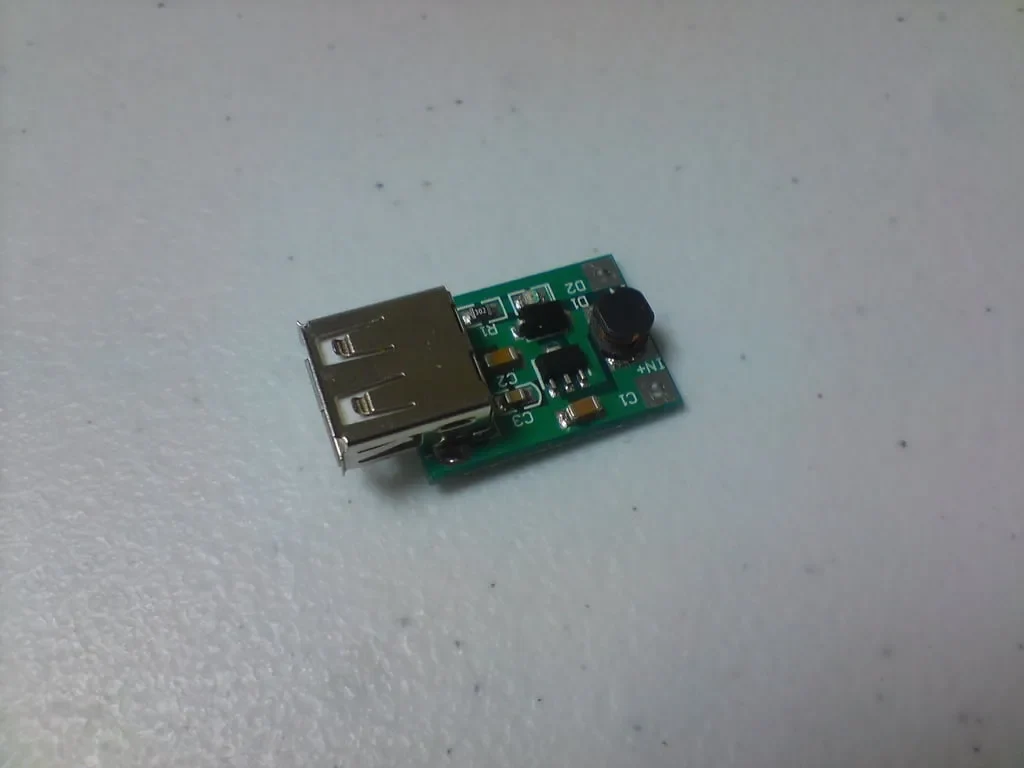

Преобразователь постоянного тока в постоянный:

Входное напряжение постоянного тока 2 В ~ 5 В произвольно, может стабильное выходное напряжение 5 В постоянного тока, вход с двумя батареями типа АА может выводить ток 1000 мА, источник питания с одной литиевой батареей может выдавать ток 1200 мА, для мобильного телефона, камеры, микрокомпьютера с одним чипом, цифровых источников питания.
Высокая эффективность преобразования, до 90%, в среднем около 85%, от 3,7 В до 5 В/1 А, типичная эффективность применения достигает 87 %, для справки приведена таблица измерений ниже.
со световым индикатором

Электрические характеристики: Входное напряжение: 2,0 В ~ 5,0 В. Выходное напряжение без нагрузки: 5,1 В ± 0,1 В. Эффективность преобразования до 90 %, в среднем 85 %.

Максимальный выходной ток: (может работать в течение длительного времени): (Vin>=2,0 В): 600 мА (Vin>= 2,5 В): 800 мА (Vin> = 3,0 В): 1000 мА (Vin> = 3,5 В): 1200 мА

DesignHouse Залофа: http://zalophus.tistory.com/ и https://zddh.blogspot.com/

Настройки печати

Принтер:

PANDORA DXs — 3D-принтер своими руками

Плоты:

Нет

**Под��ерживает:**

Да

Разрешение:

0,1

**Заполнение:**

Примечания:
