Держатель батареи 20 x 18650 для проектов

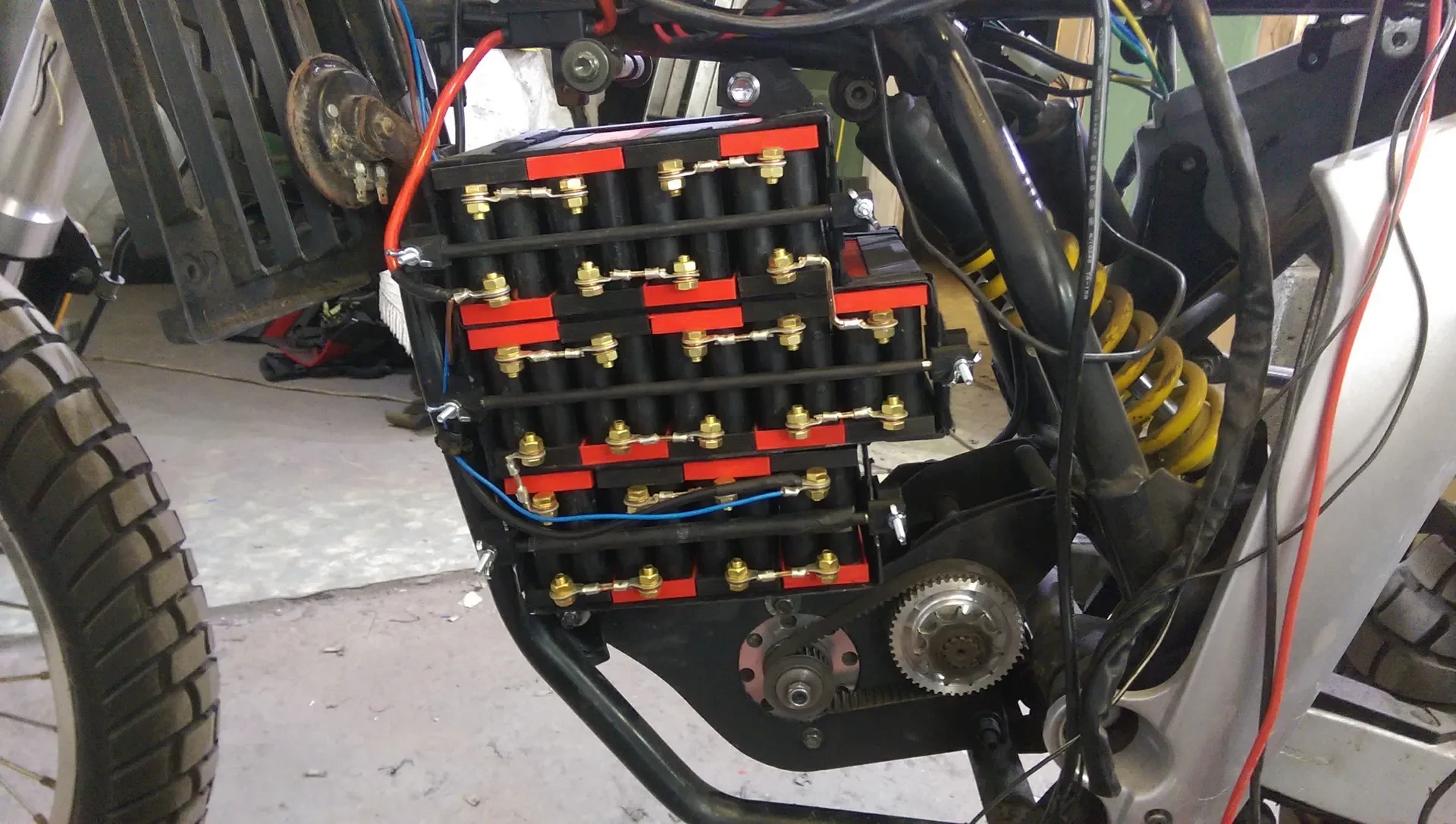

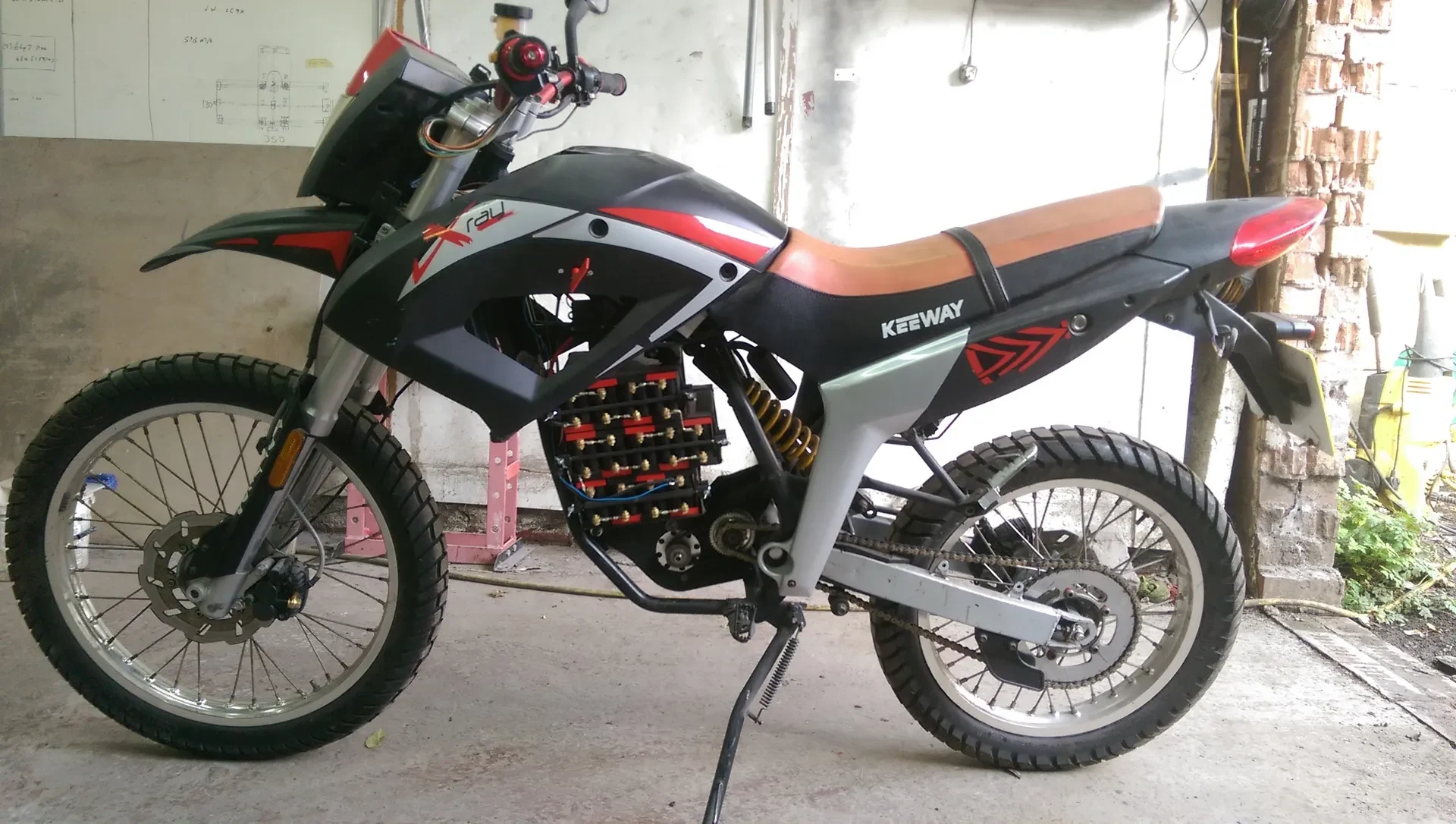

Мне нужен был пакет 18650 для моего проекта по производству электрического мотоцикла, но я не смог найти ничего, что точно соответствовало бы моим потребностям, поэтому… я разработал свой собственный (как и мы).

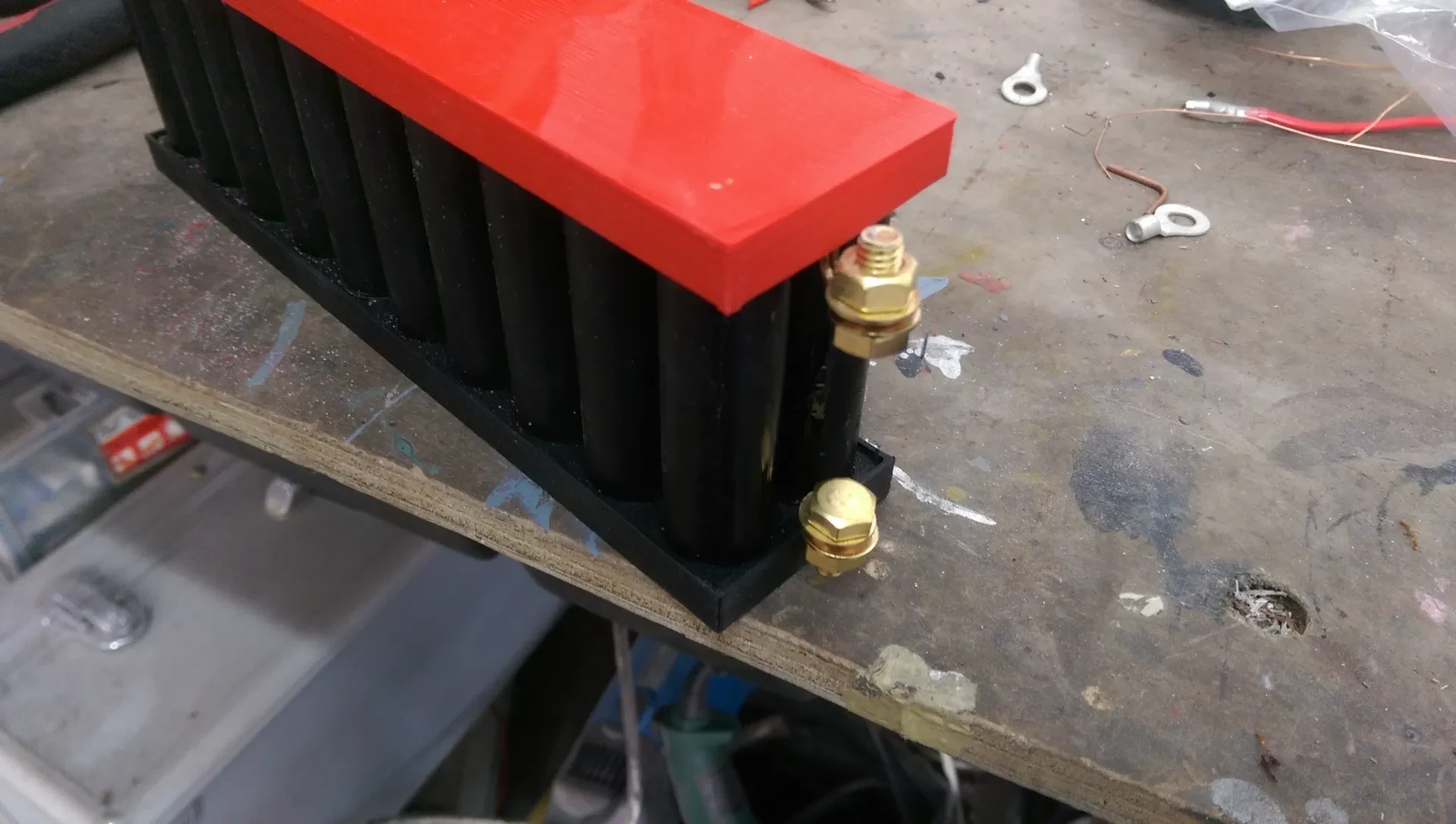

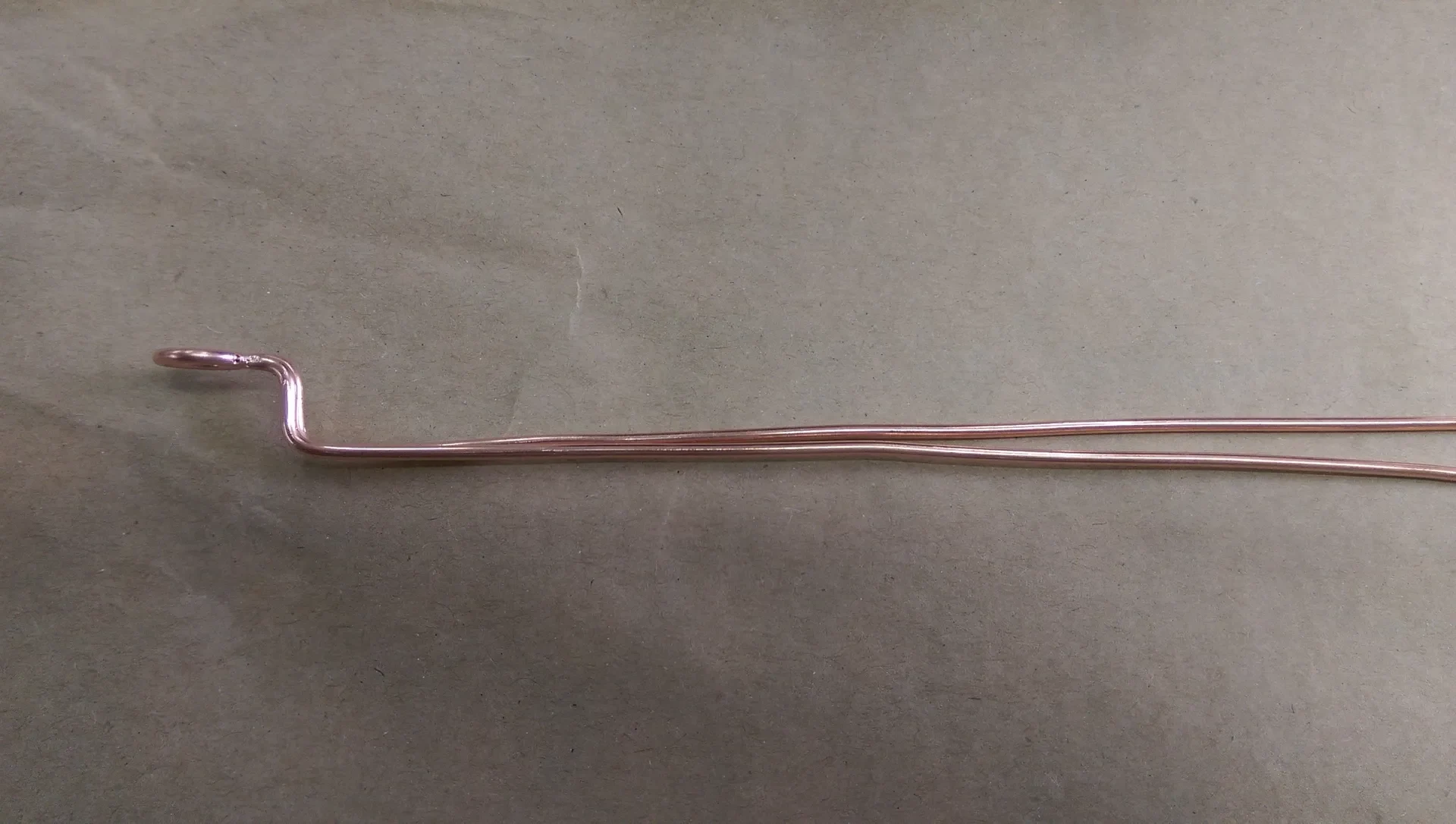

Фотография на самом деле рассказывает историю, поэтому все, что вам нужно знать, это то, что медный провод, который я использовал, был двойным и заземляющим проводом диаметром 2,5 мм (тот, который используется для подключения розеток в вашем доме). После сгибания проволоки до нужной формы (я начал с того, что согнул петлю болта вокруг сверла диаметром 6 мм, а затем остальную часть с помощью плоскогубцев), я нагрел ее, чтобы вставить ее в прорези, чтобы они удерживались на месте (по этой причине я сделал прорези плотно). Ничто не мешает вам расплавить немного пластика на концах или приклеить их на всякий случай.

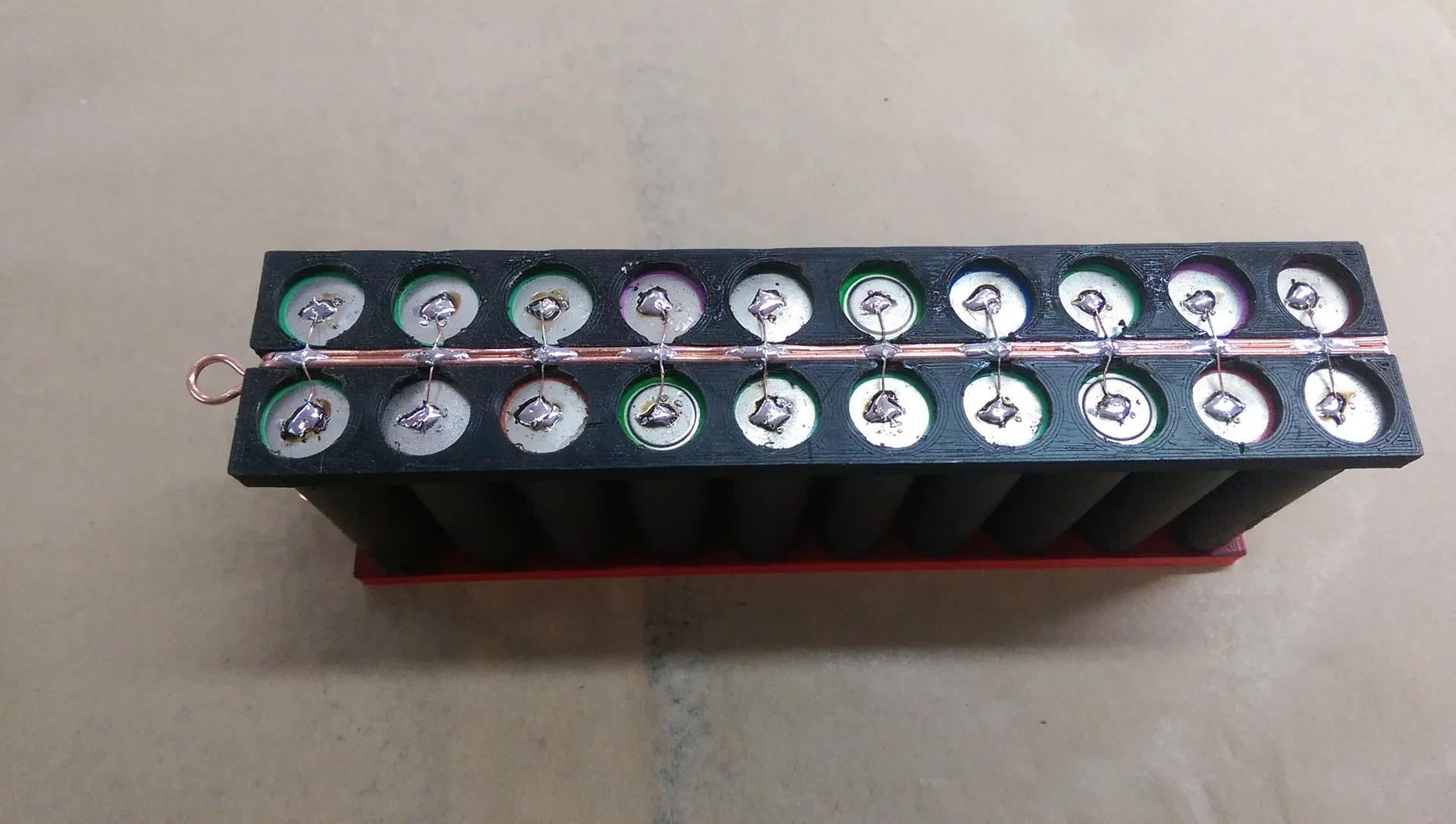

Между медью и батареями припаян провод с предохранителем на 5 А на положительной стороне и провод с предохранителем на 15 А на отрицательной стороне. 15-амперный усилитель не важен и может быть чем угодно, но его было приятно и легко паять, поэтому я проголосовал за него. Предохранитель на 5 ампер к каждой ячейке установлен потому, что я не хотел получать от каждой ячейки больше, чем это. В конце концов, это всего лишь переработанные аккумуляторы ноутбуков.

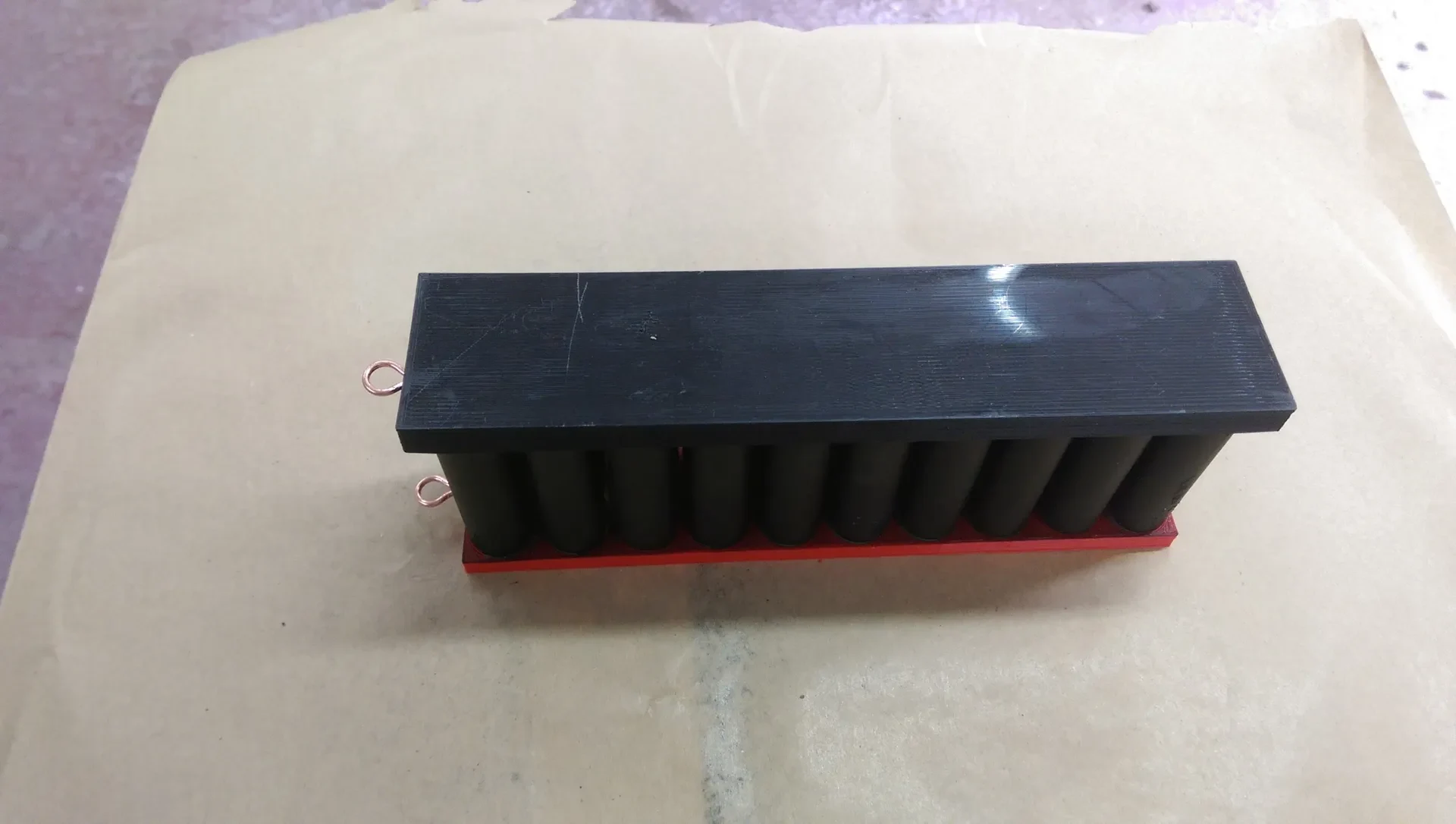

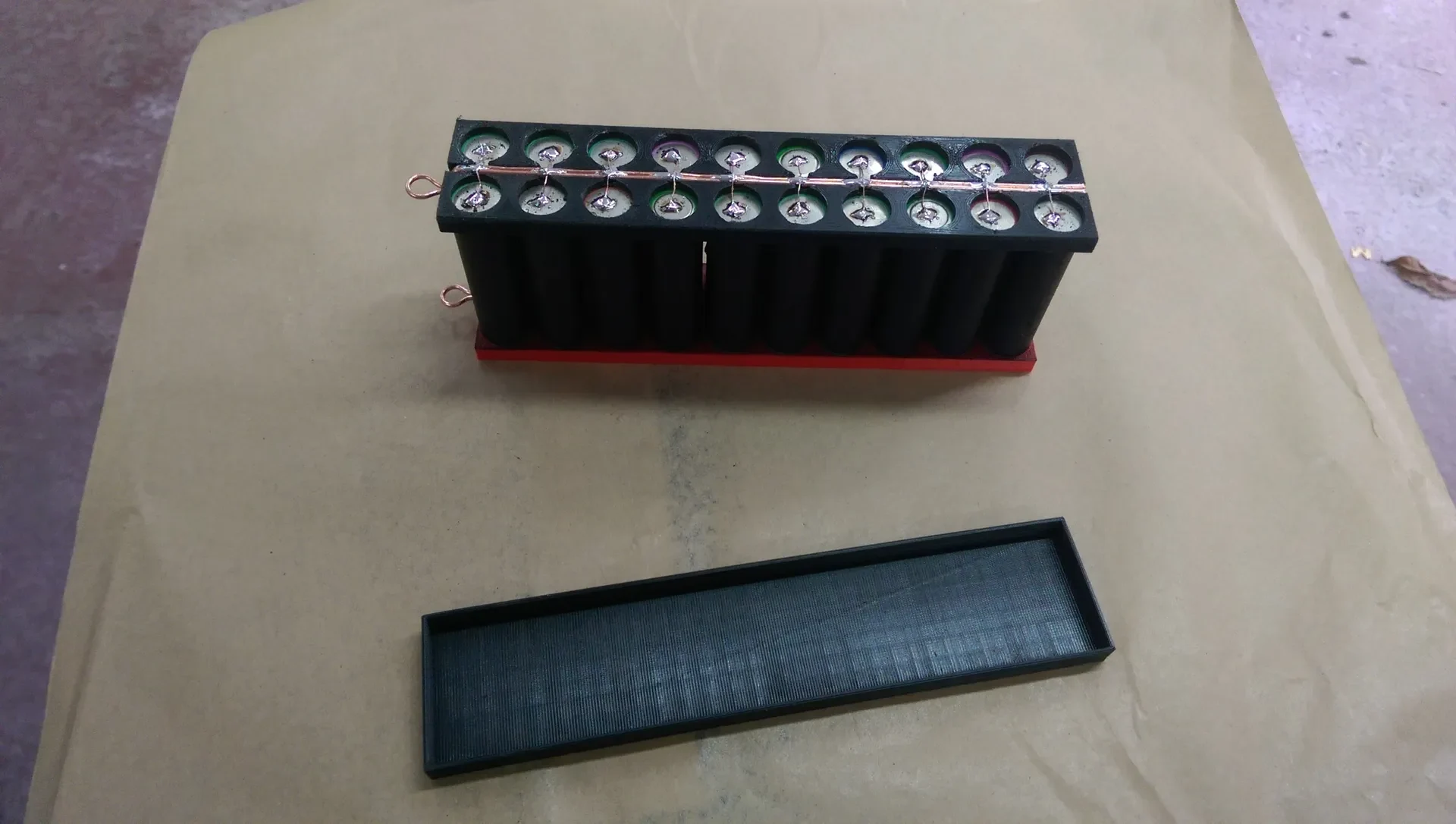

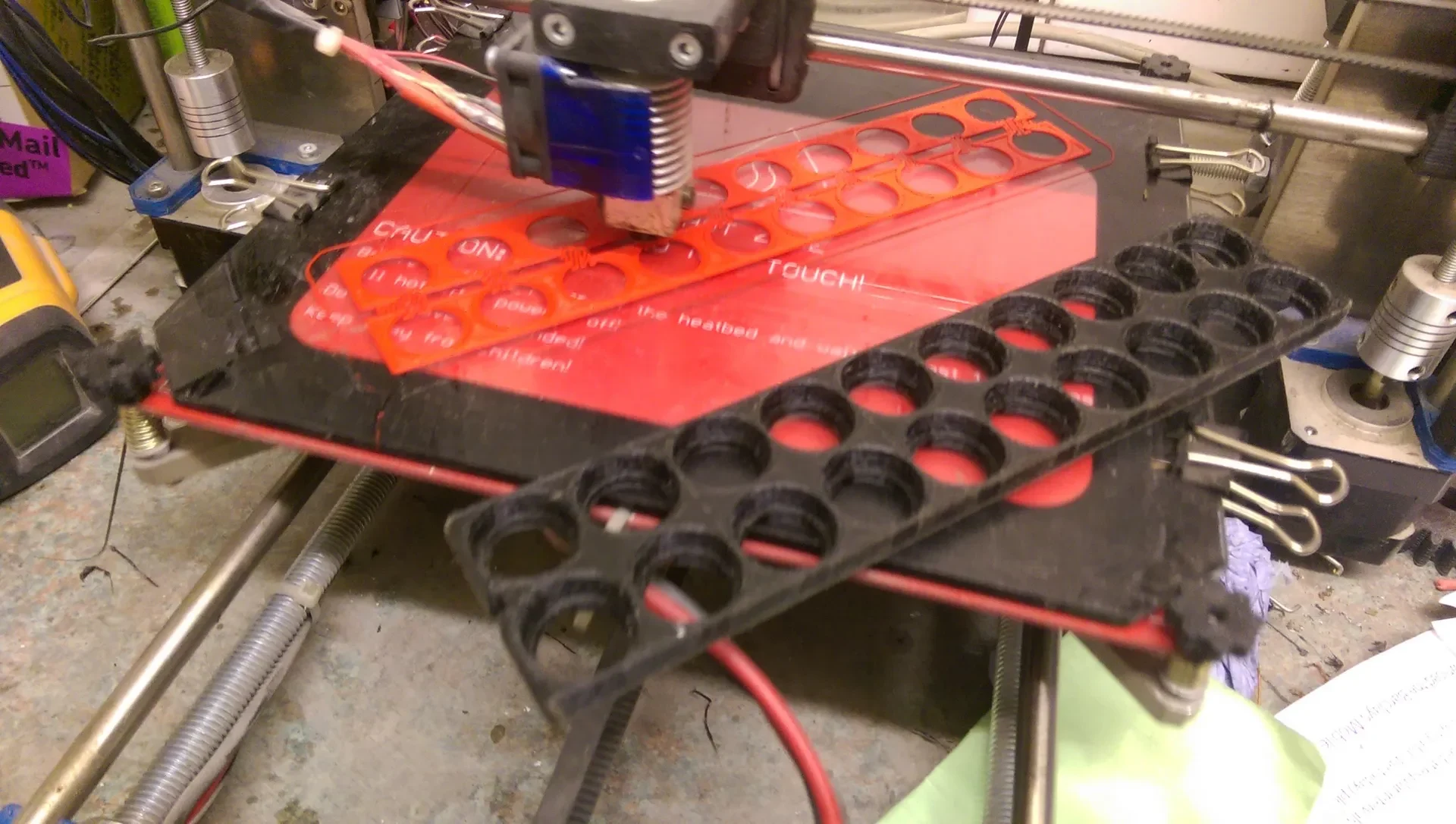

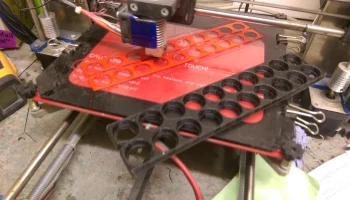

Я повернул предметы на печатной платформе на 45 градусов, чтобы они поместились, и использовал опору на 20 Cell Holder.stl. (Современным принтерам, вероятно, сейчас не нужна опора. Попробуйте и увидите.) Крышка не нуждается в опоре и довольно плотно прилегает, поэтому мне не пришлось ее приклеивать.

Настройки печати
Марка принтера:

Пруса

Принтер:

Пруса Стил

Плоты:

Нет

Поддерживает:

Да

Разрешение:

.3

Заполнение:

40%

Примечания:

После печати я просто обработал края наждачной бумагой. Этого было достаточно, чтобы крышки плотно прилегали. Очевидно, вы должны проверить, подходит ли крышка, прежде чем собирать упаковку...
