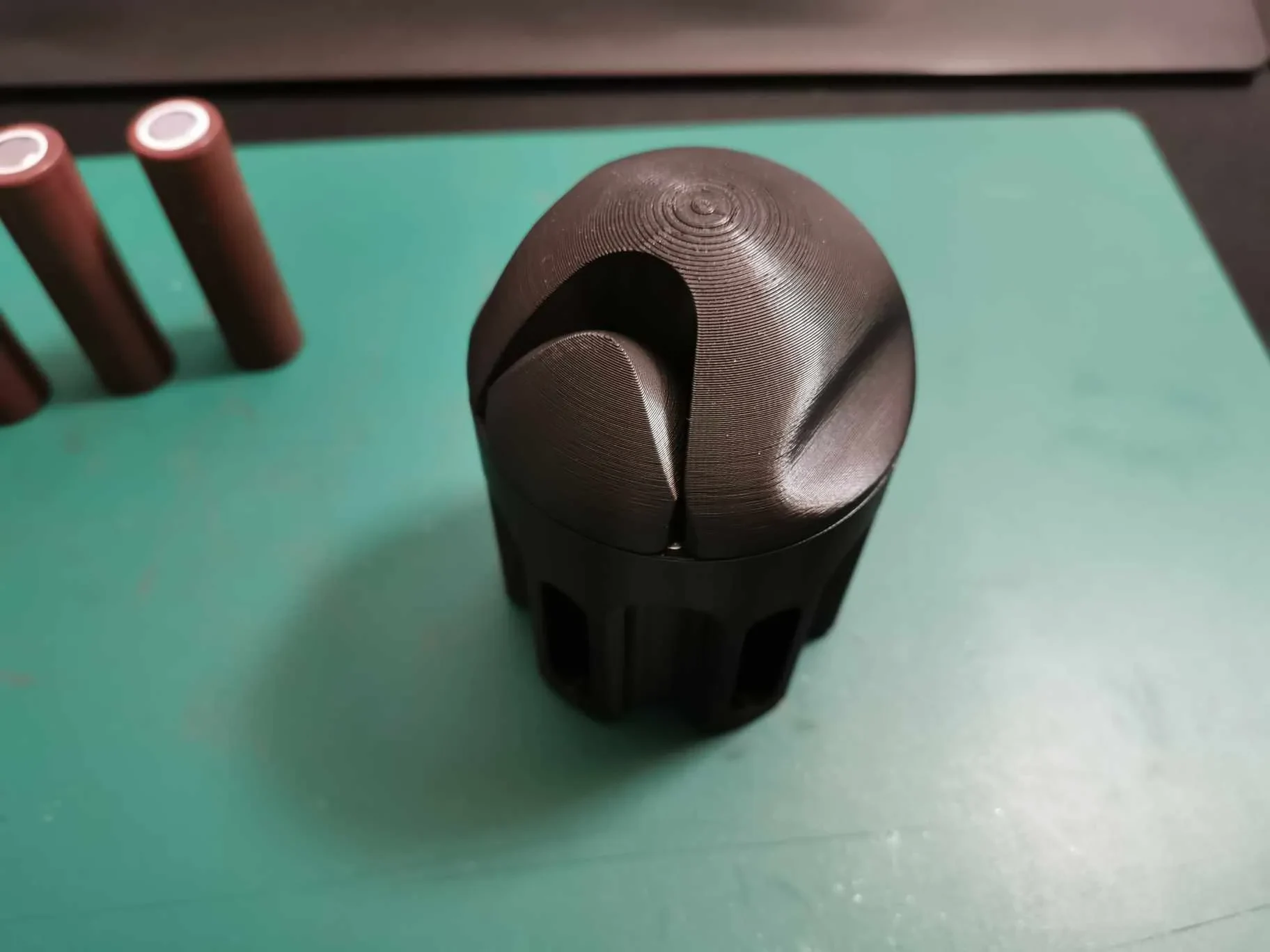

18650 Батарейный кейс - револьвер с загрузочными воротами
Для этой сборки вам понадобится:
2 латунных вставки М3 (5х5 — диаметр х высота)
длина не имеет большого значения, можно использовать более длинные, а может и толще, но я их не проверял. Отверстия диаметром 4,5 мм для их размещения.
1x M3x8 мм с потайной головкой
не важно какой ключ, я использовал шестигранник, так как они валялись повсюду
1xM3x10 мм с торцовой головкой
Вам понадобится винт с плоским дном, так как цилиндру придется вращаться вокруг своей оси.
Locktite — для фиксации цилиндра сверху (предотвращает закручивание или ослабление болта)
10 магнитов 6х2 мм
Они используются для фиксации вращающейся головки в положении, позволяющем легко удалять клетки, и для удержания «ворот» закрытыми.
Суперклей — фиксация магнитов на месте

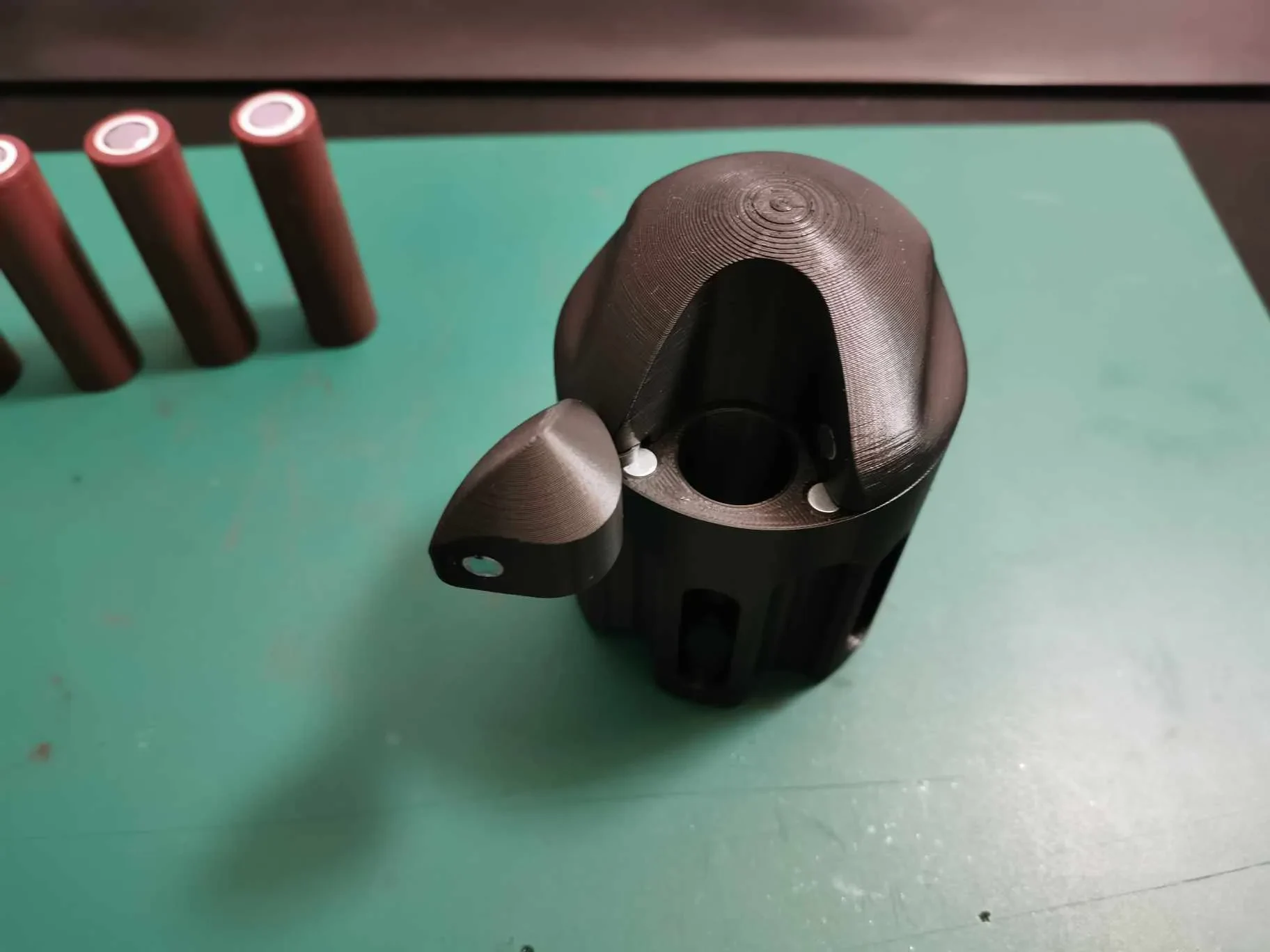

После печати деталей можно установить вставки на верхнюю крышку (отмечено красным).
! Будьте осторожны с ориентацией магнита!
! Отверстия для магнитов спроектированы так, чтобы плотно закрывать их!
! Нанесите каплю суперклея в отверстие и вдавите магниты, если вы уверены, что они подойдут!
Вставьте магниты в зеленые м��ста (я использовал плоскую отвертку, чтобы равномерно вдавить магниты)

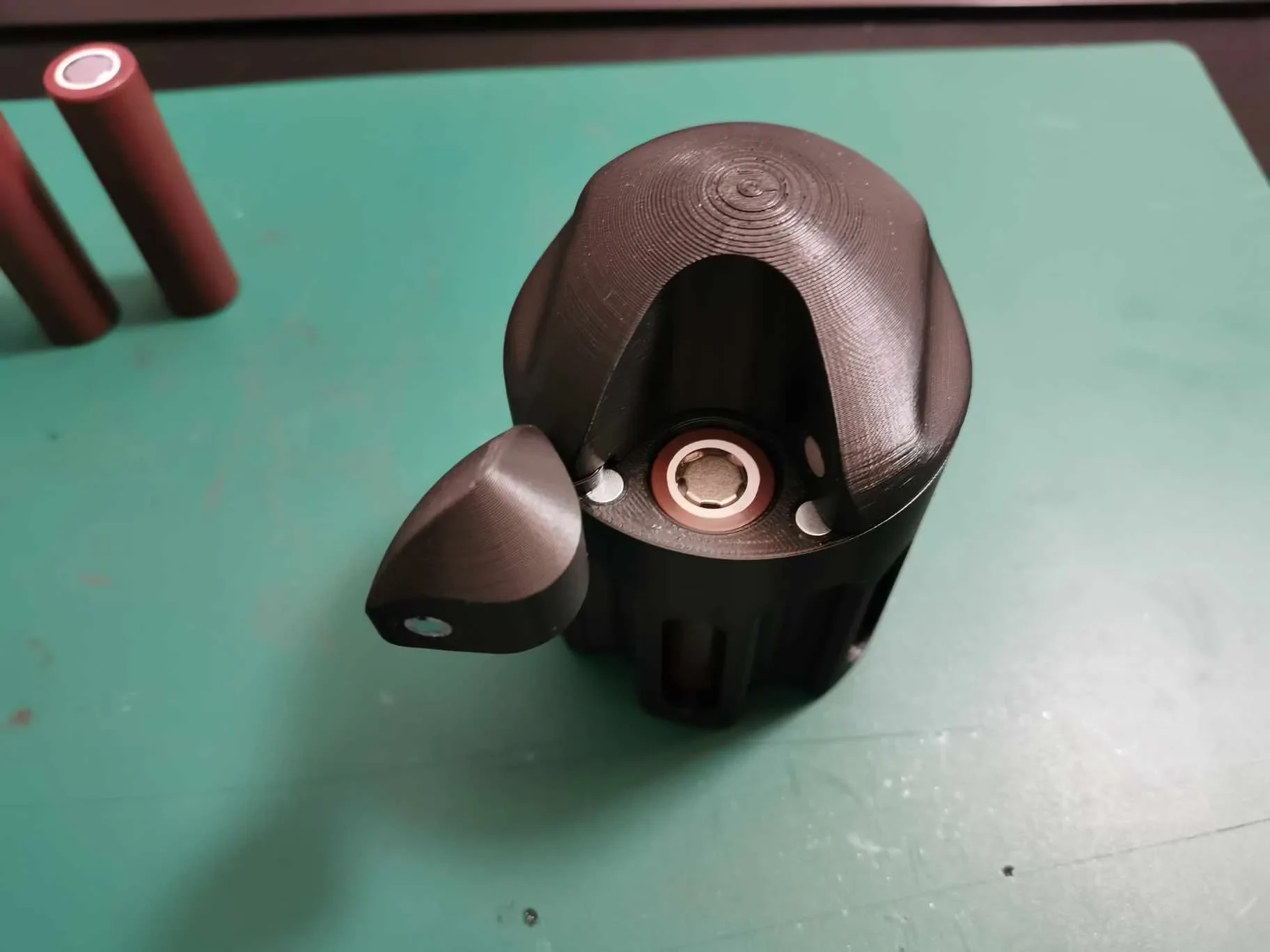

Верхняя крышка имеет 2 магнита внизу и один сбоку, которые удерживают дверцу закрытой.
будьте особенно осторожны: оба магнита внизу должны быть направлены в одну сторону, чтобы притягиваться к магнитам в цилиндре!
Ворота имеют один магнит сбоку.
Используя M3x8 (потайная головка) и локтайт, закрепите дверь на верхней крышке.

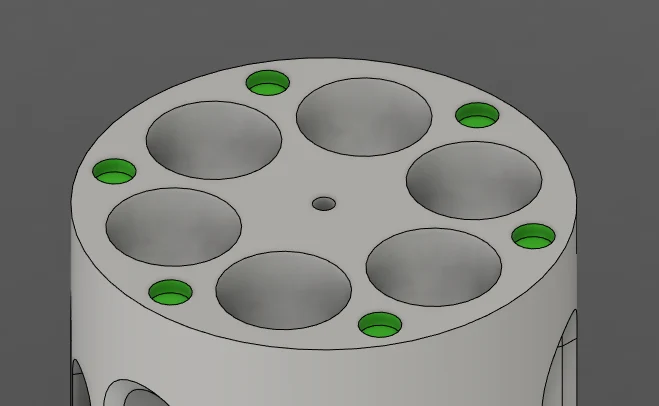

Используйте 6 магнитов (полярность, обратная магнитам верхней крышки) в цилиндре.
Вставьте винт в цилиндр снизу, добавьте каплю локтайта во вставку и скрутите обе детали вместе. Вы можете оставить допуски свободными, магниты будут притягиваться друг к другу и удерживать верхнюю крышку на месте.
Теперь все готово, подождите несколько минут, пока локтайт застынет, и наслаждайтесь.
Удачной печати!
