18650 с защитными схемами Держатель батареи Keystone

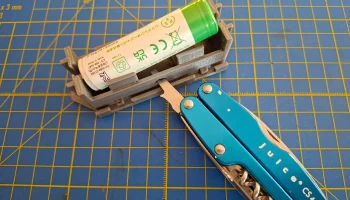

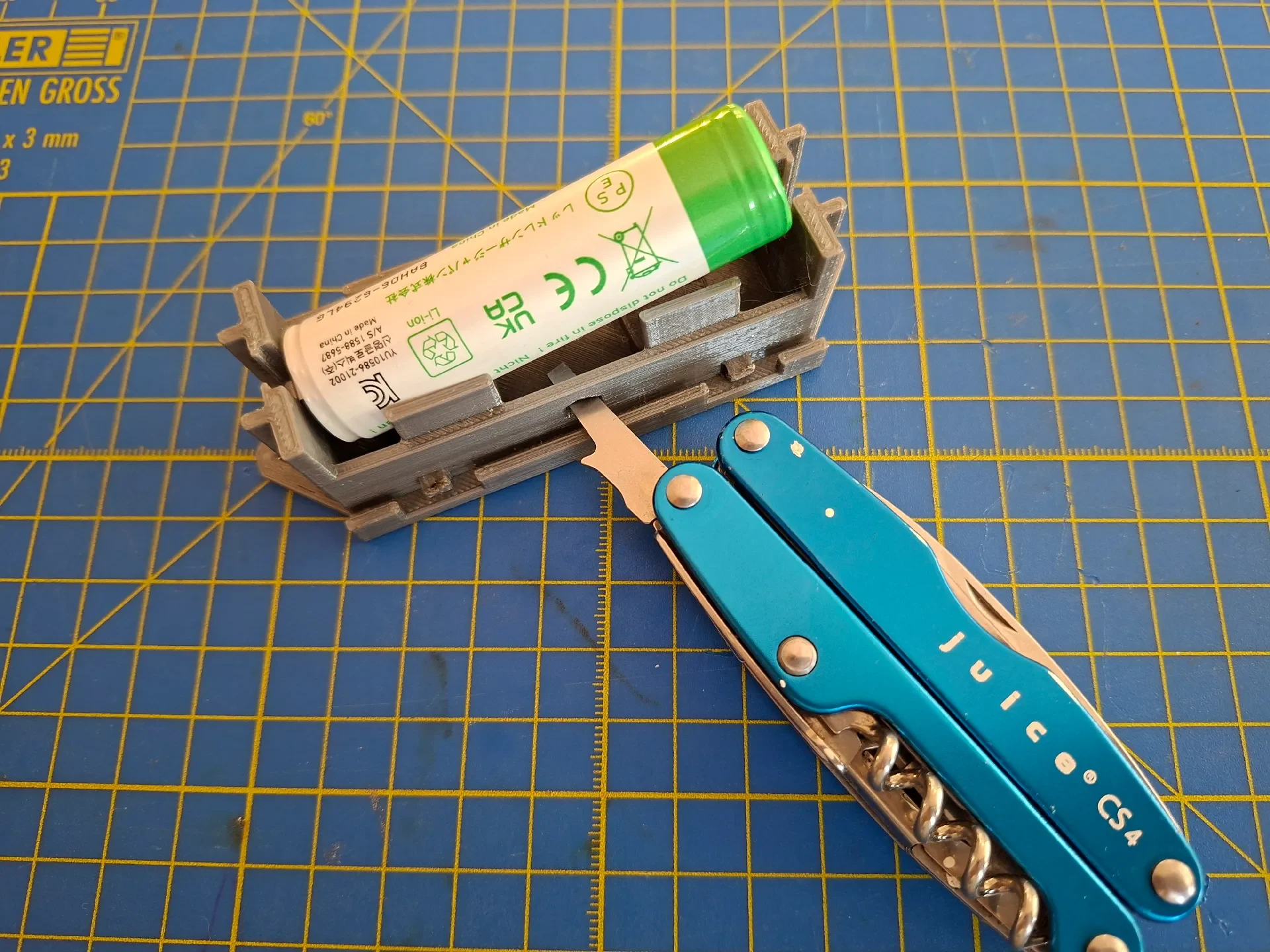

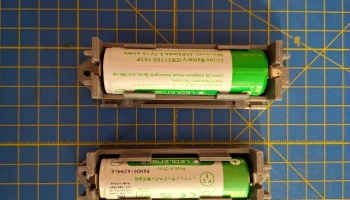

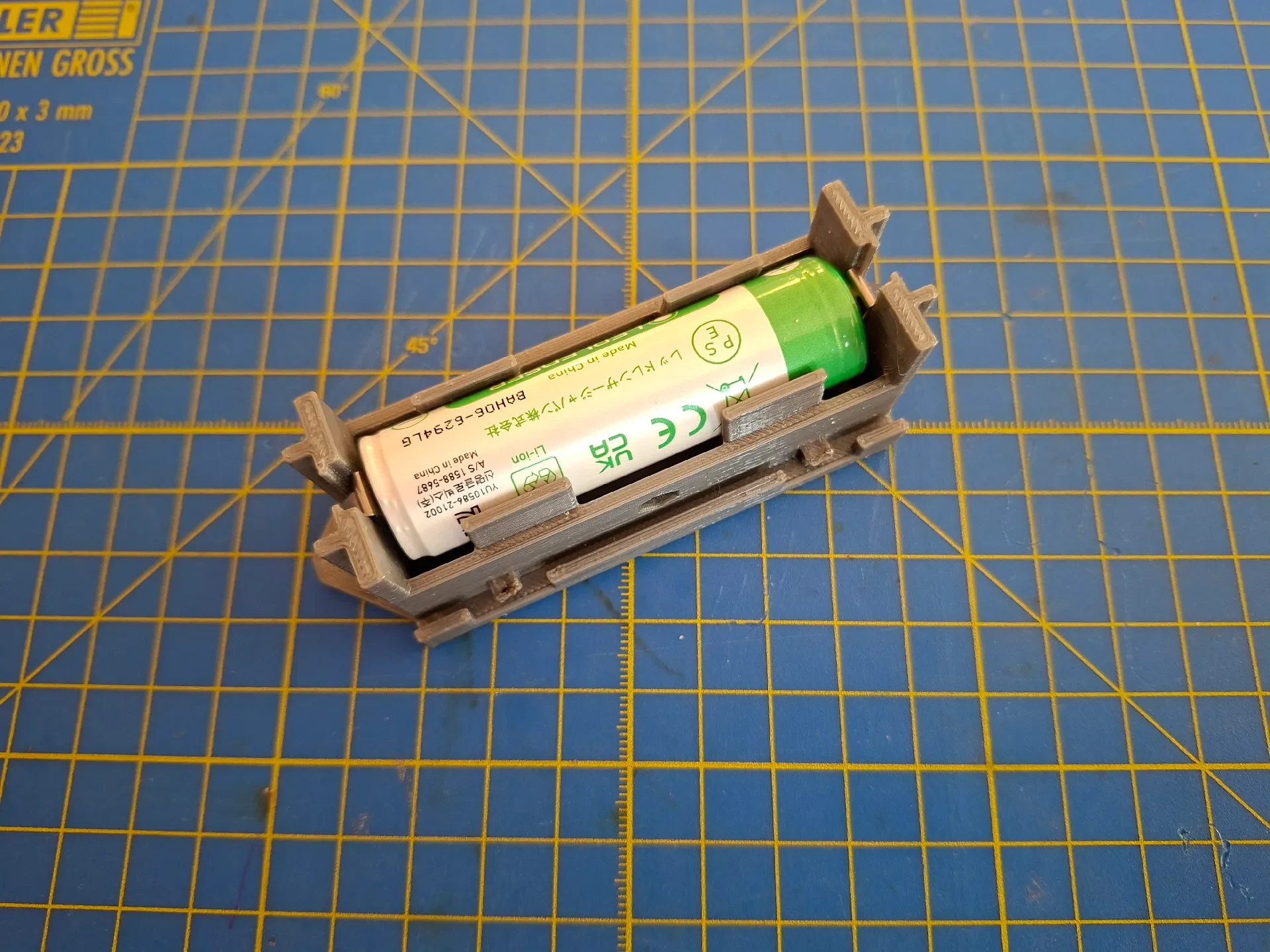

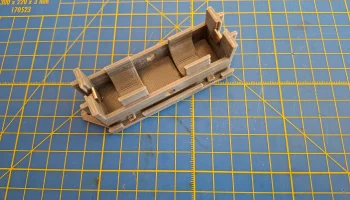

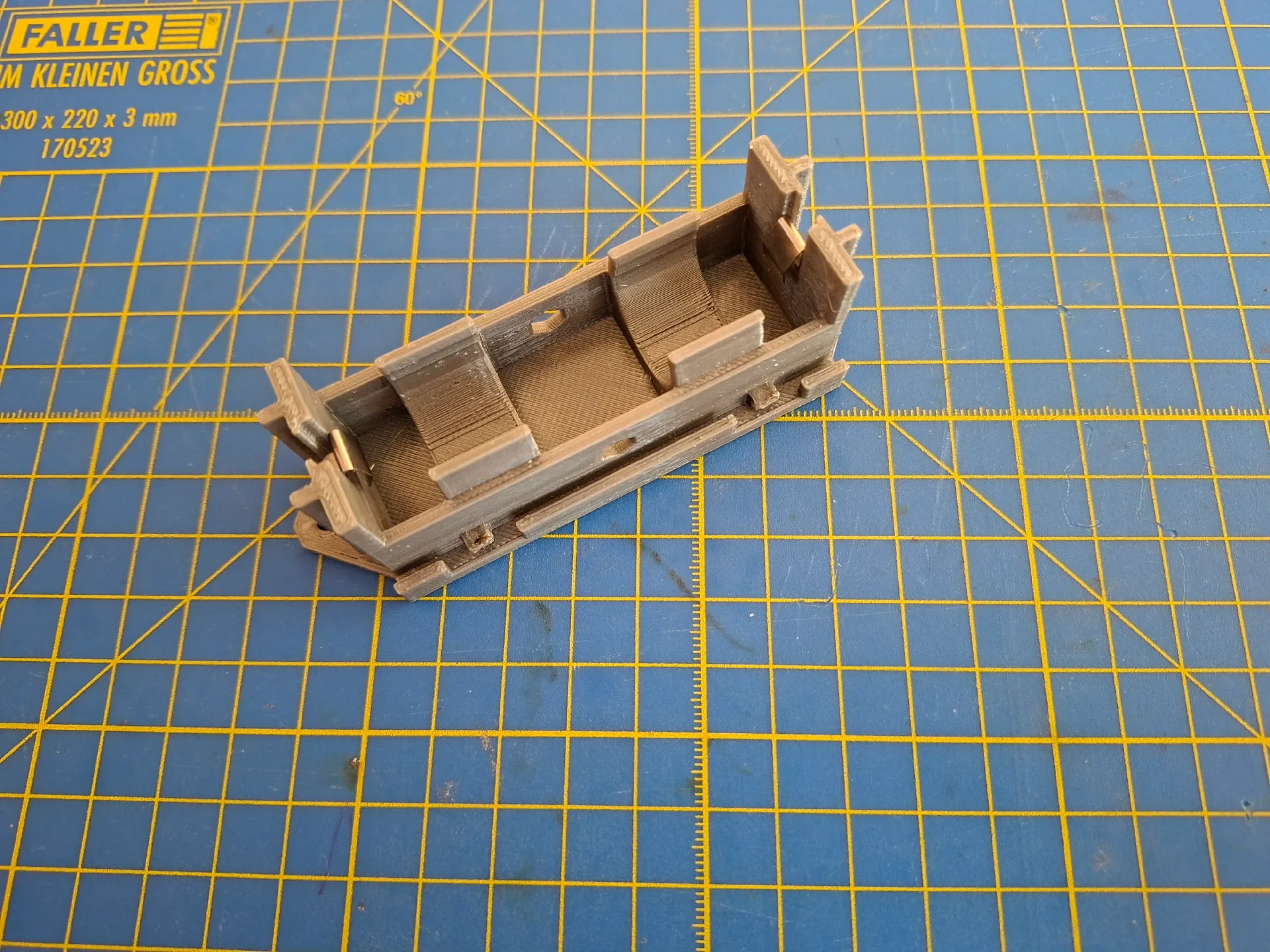

Держатель для аккумуляторов 18650, оснащенный схемами безопасности. Батарея на фотографии имеет длину х диаметр 69x18,5 мм. Конструкция предназначена для пайки контактов Keystone 1107-1. Батарея зафиксируется в держателе, и ее можно снова осторожно вынуть с помощью отвертки.

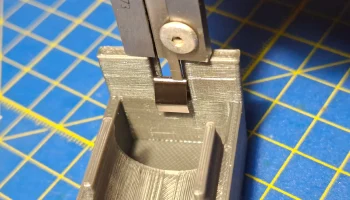

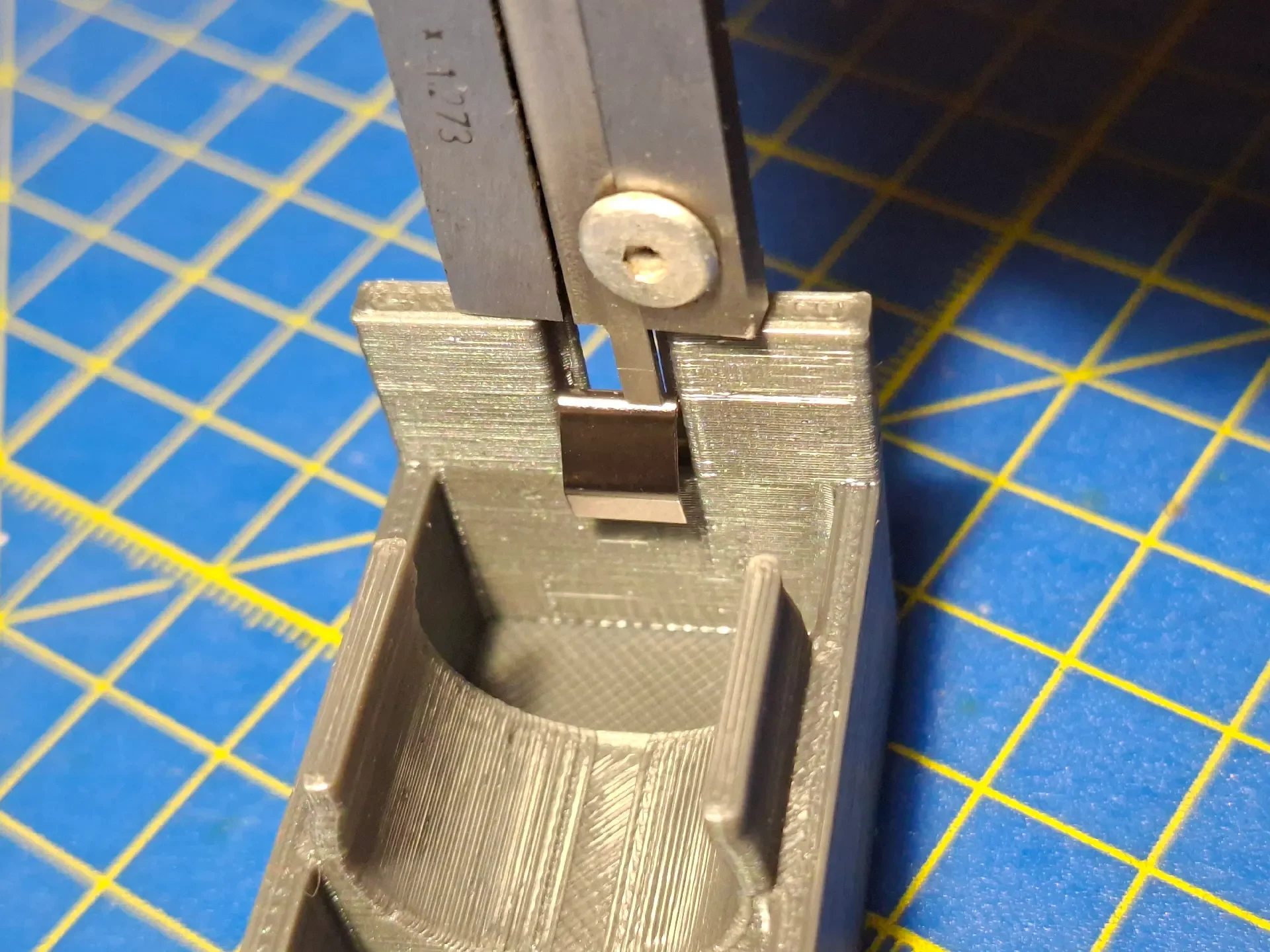

Keystone 1107-1 следует вставлять на расстоянии 5,5 мм от верхнего края отпечатка (см. рисунок с штангенциркулем, где измерено это расстояние).
Пожалуйста, очистите небольшую прорезь (8,5x1 мм) для металлического контакта, например. снимать струны, чтобы избежать залипания и перегиба при вставке паяного контакта.

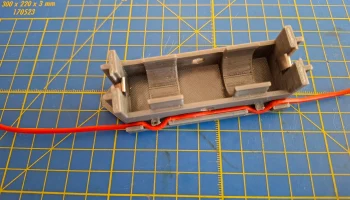

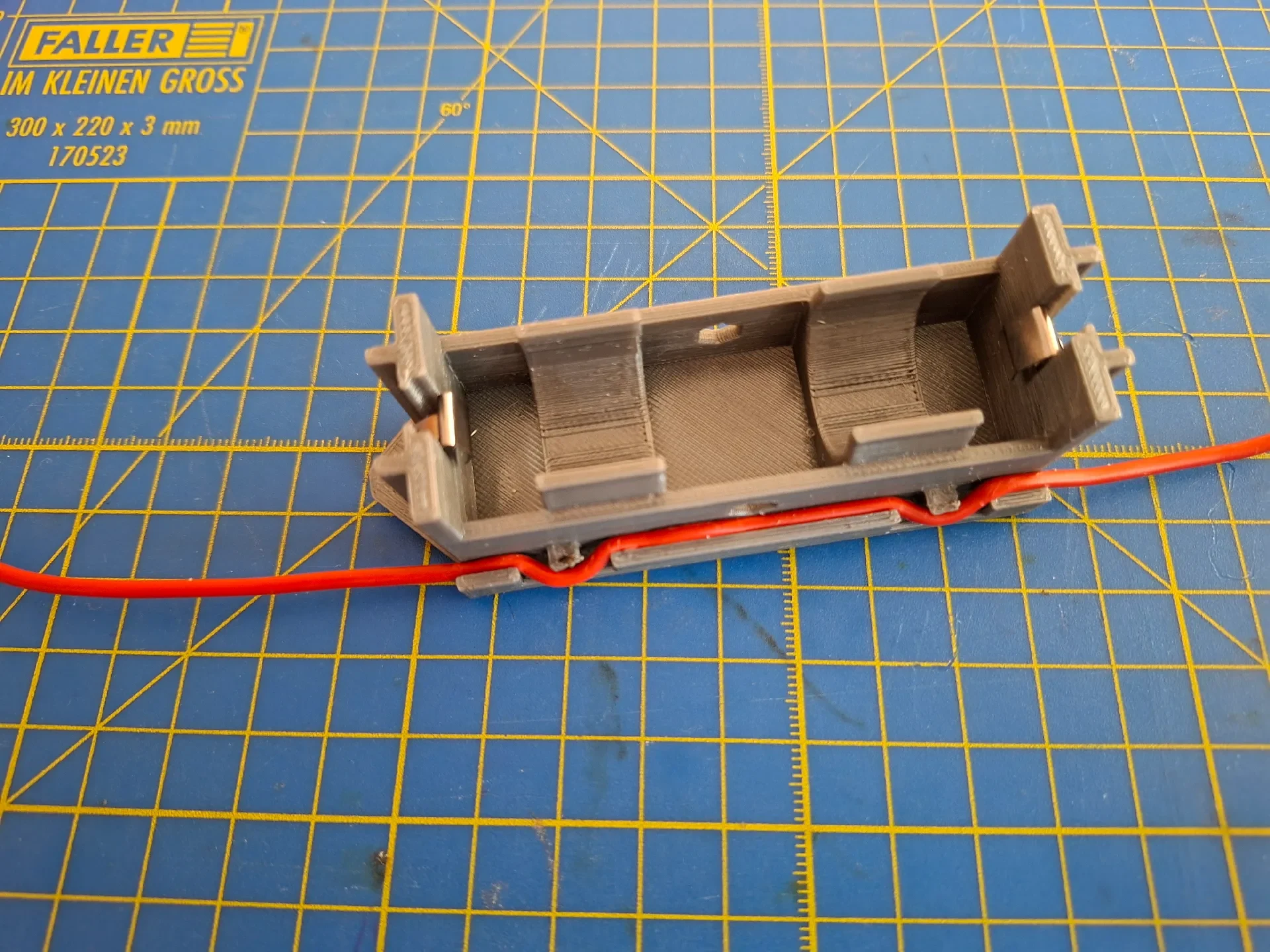

На одной стороне находится простая система укладки кабелей сечением до 1,5 мм².
Отверстия рассчитаны на М3 (диаметр 3,5 мм). Отверстия ровно 90 мм от центра до центра. Весь отпечаток имеет длину 100 мм и ширину 31 мм.
Не используйте сопла размером более 0,4, слой 0,2 (Качество) для точной печати паза для паяных контактов. Рекомендуется заполнение 50%.
Деталь на фотографиях напечатана и протестирована с помощью Nobufil PCTG, цветной нержавеющей стали и MK3S. Я не знаю, работает ли это с PLA — должно быть!
Обратите также внимание на мой держатель для аккумулятора 21700. Это мой любимый размер батареи (+50% емкости, чуть выше).
Переинжиниринг в Австрии. Протестировано в суровых условиях Альп.
Продолжайте печатать!
История версий
Версия 3: первоначальный выпуск
V4 (выпущен в 20251228 году): дополнительные отверстия в боковой стенке облегчают извлечение аккумулятора.
