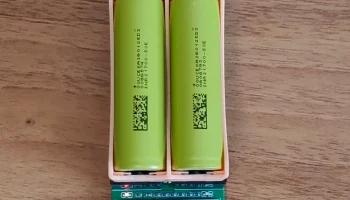

Держатель аккумулятора 21700 и адаптер для зарядного уст...

Зарядные устройства и тестеры для 18650 очень распространены, а слоты для 21700 встречаются редко.

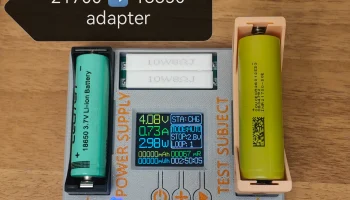

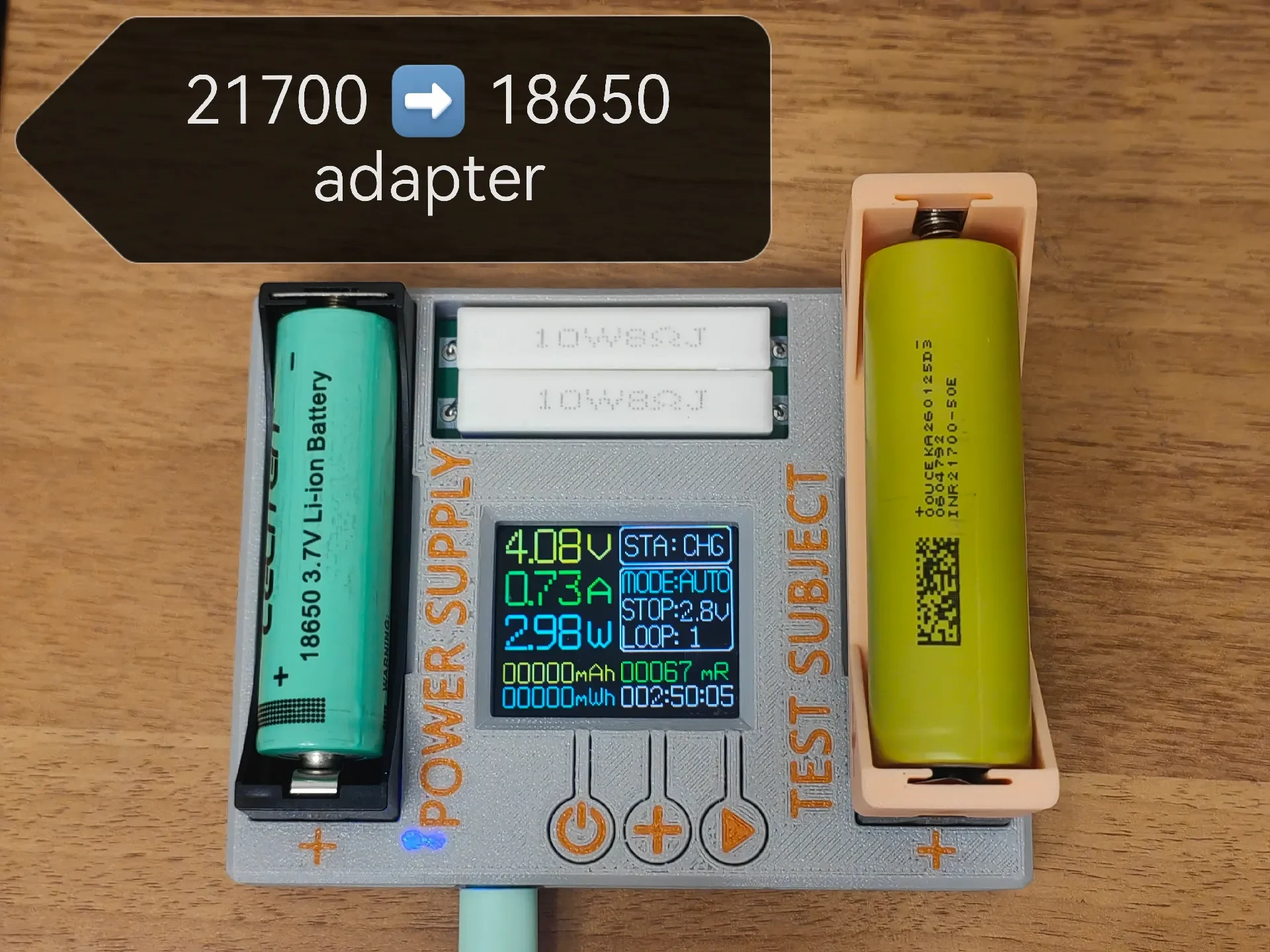

С помощью адаптера вы можете заряжать аккумулятор 21700 в любом зарядном устройстве или тестере 18650.

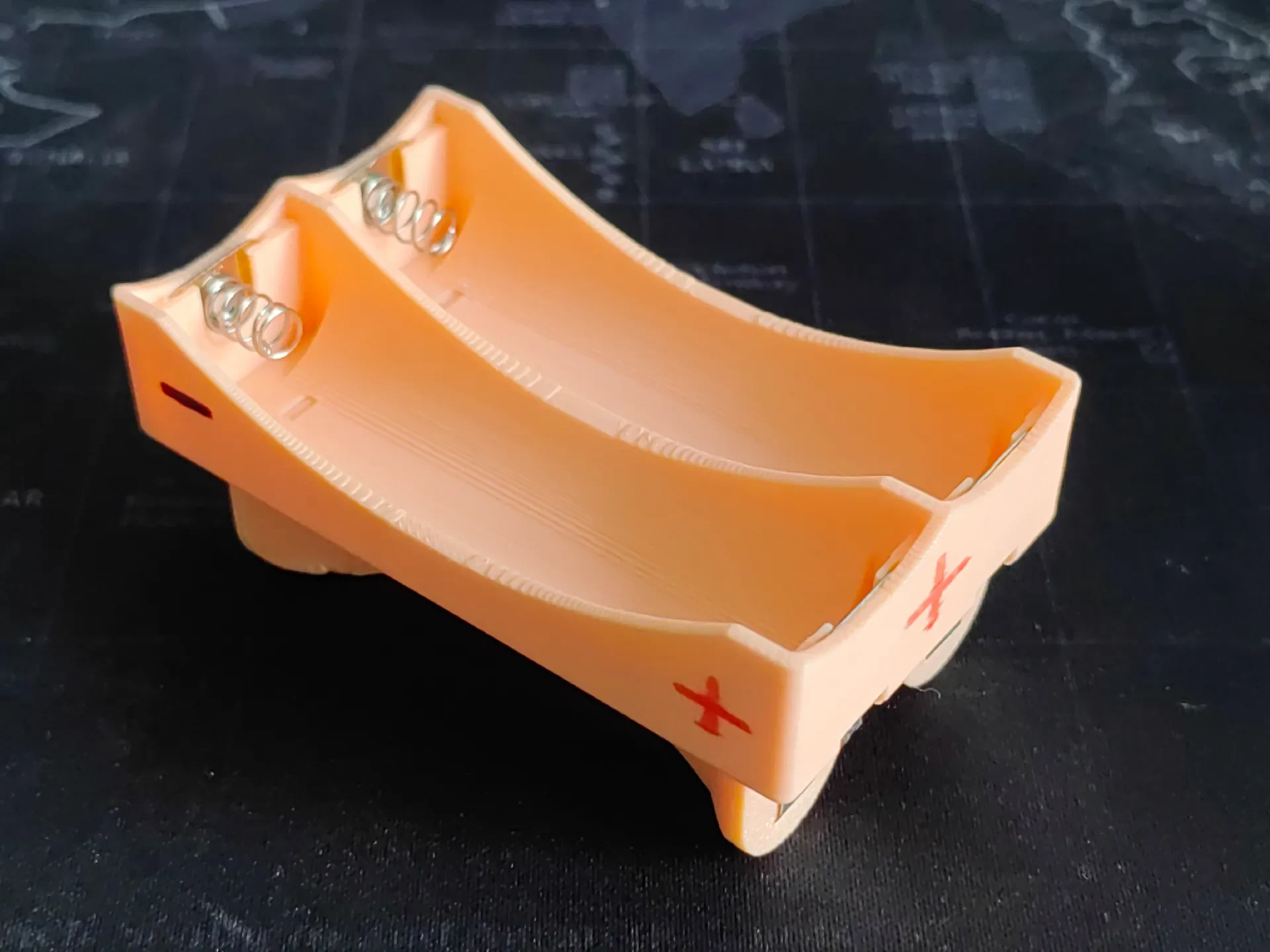

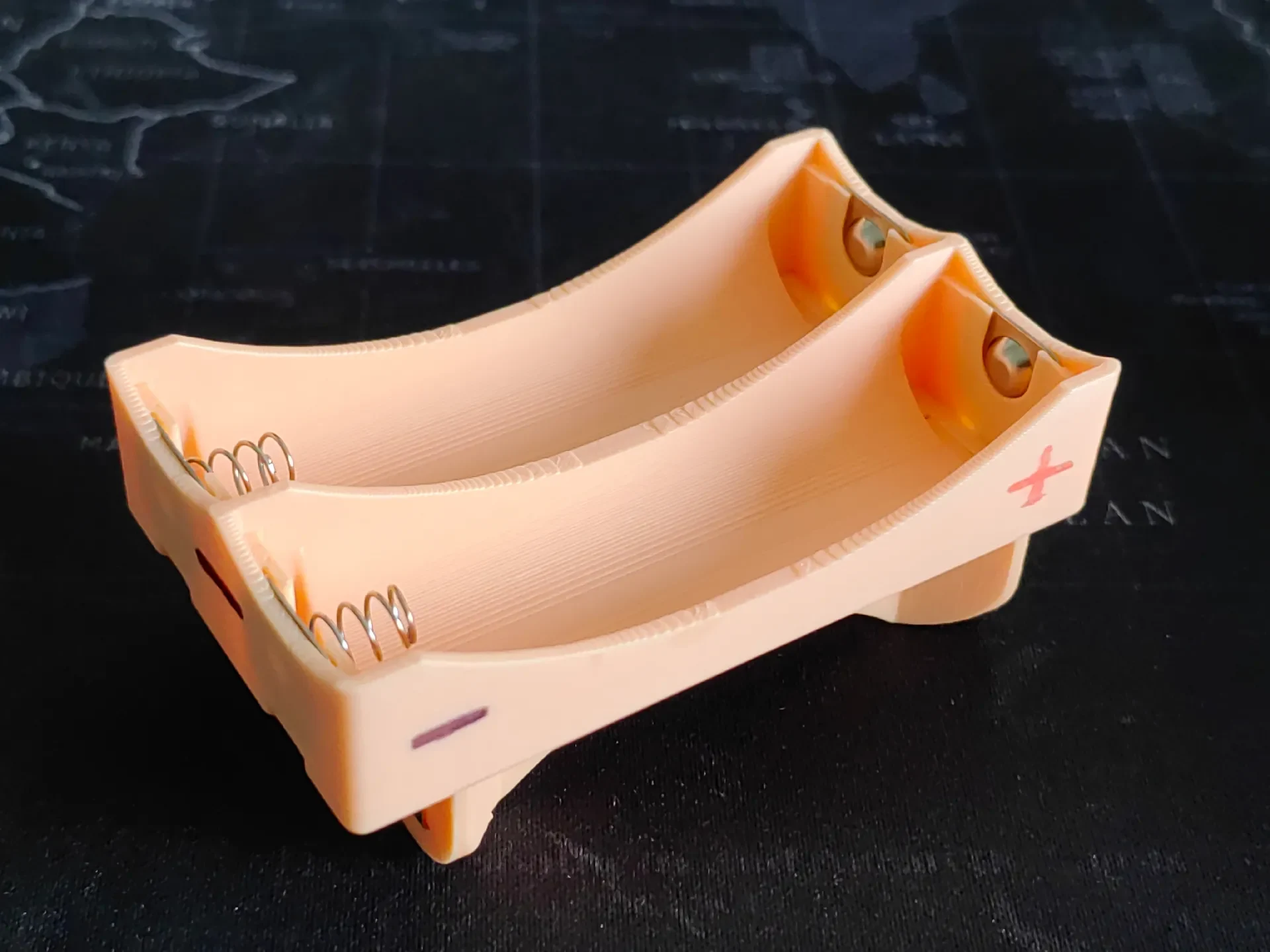

Без адаптера его можно использовать как обычный держатель аккумулятора 21700.

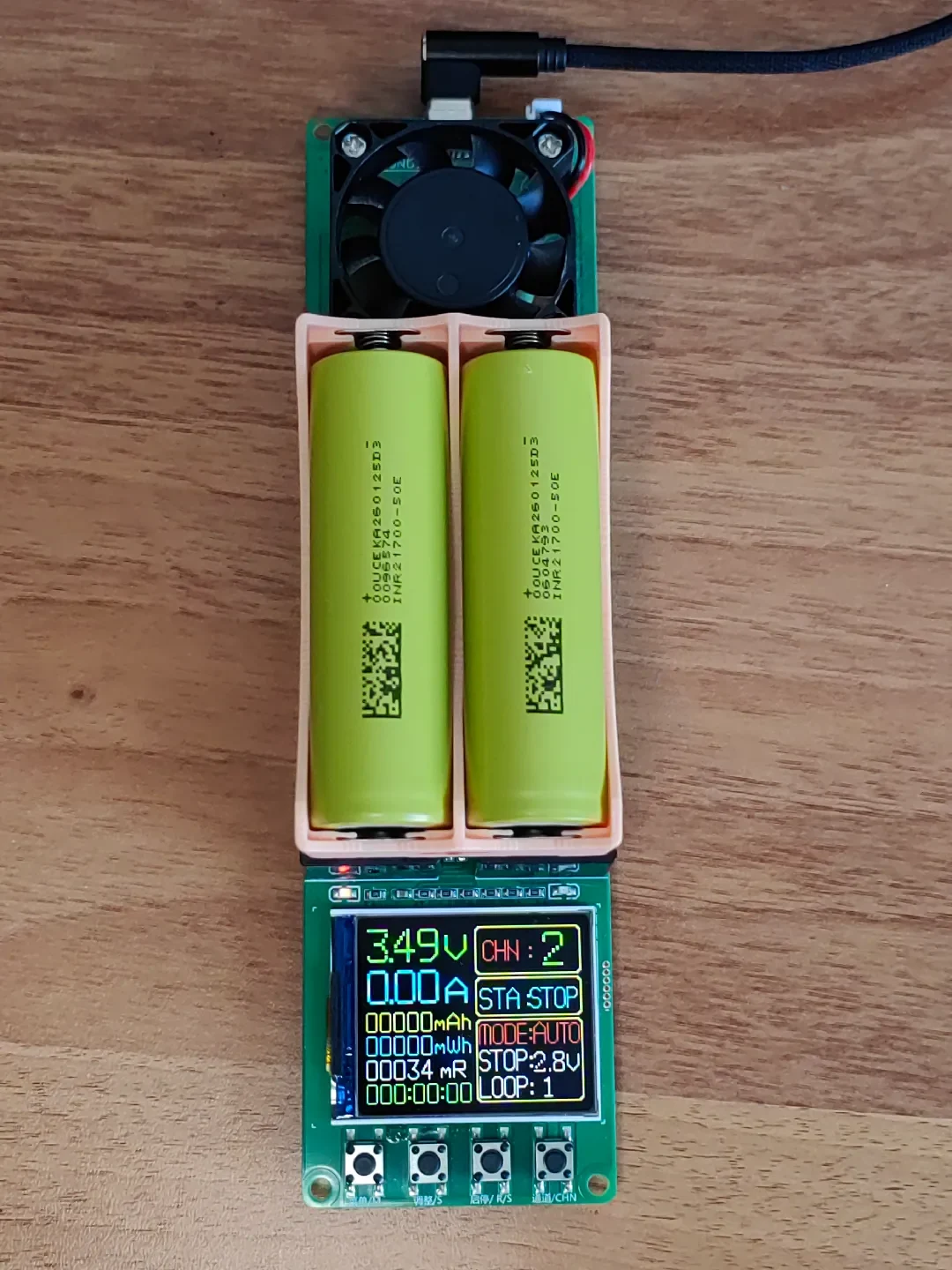

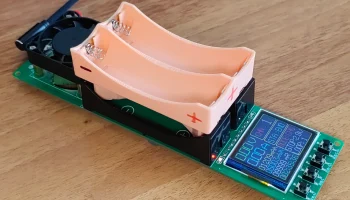

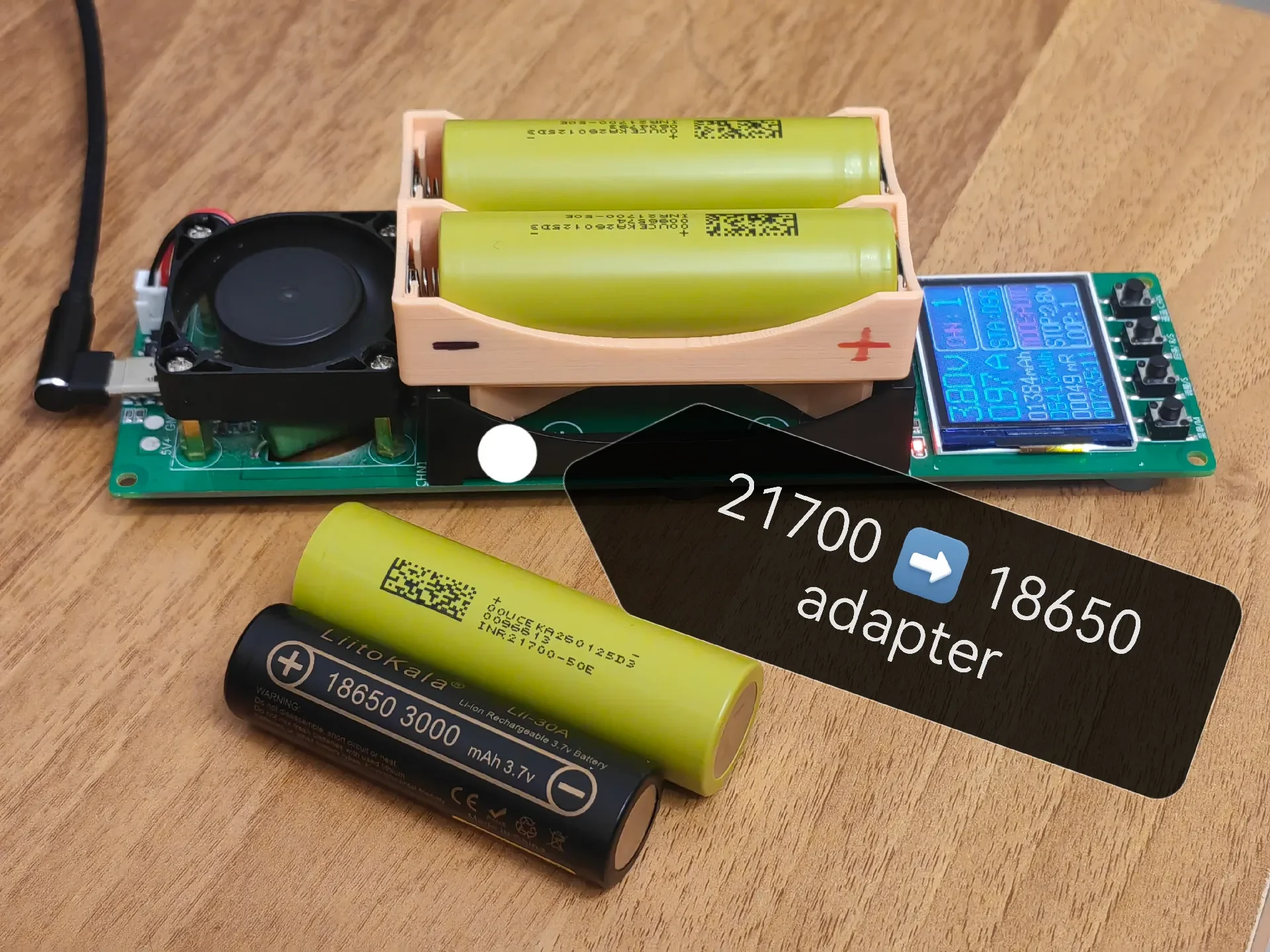

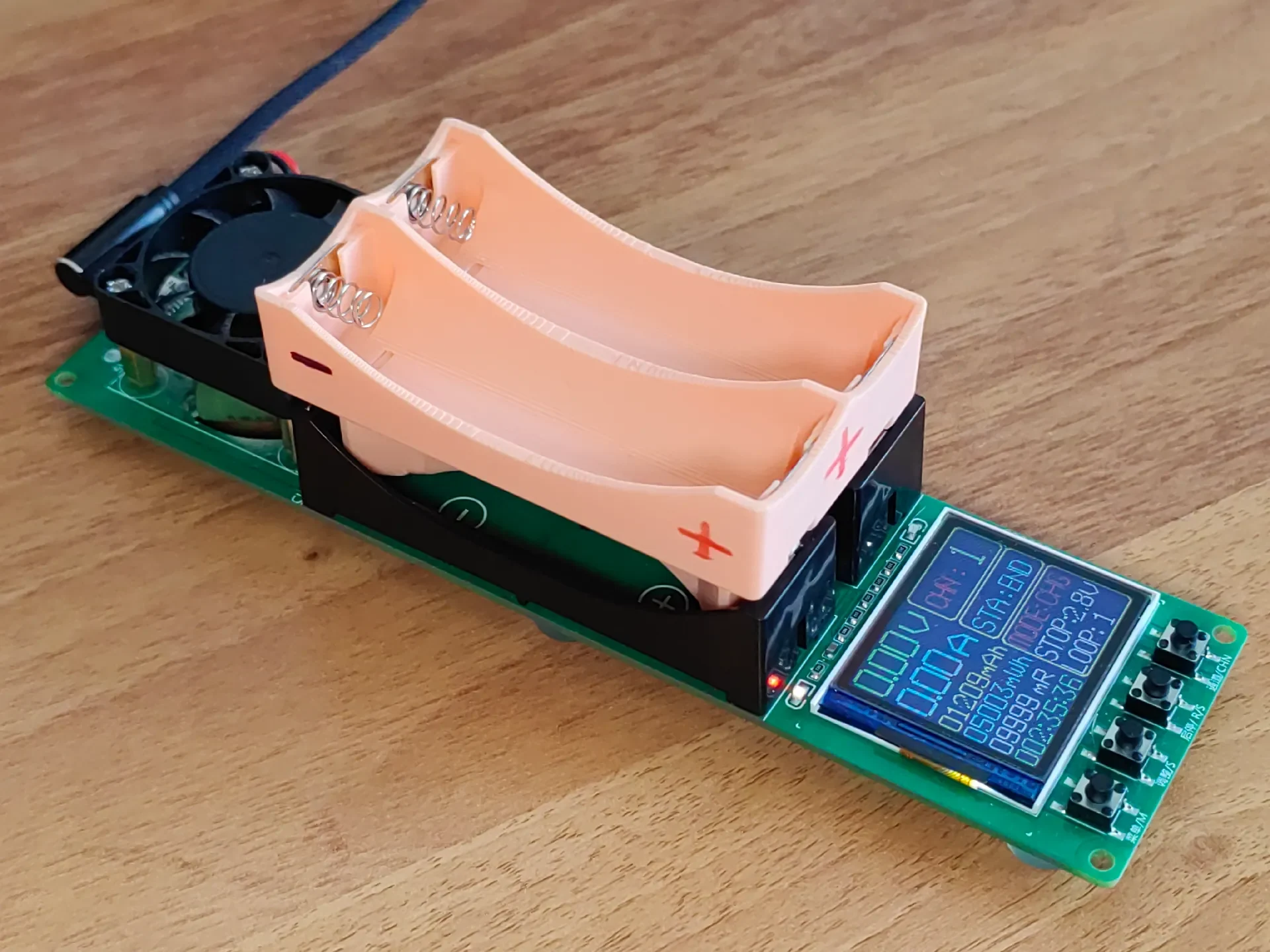

Двухслотовая версия предназначена для тестера BT4-2CHN. Доступен исходный код FreeCAD для использования с другим зарядным устройством.

Чтобы построить адаптер:

Вам понадобится:

Контакты аккумулятора 13x11 мм.

Никелированная полоса толщиной 6 или 7 мм.

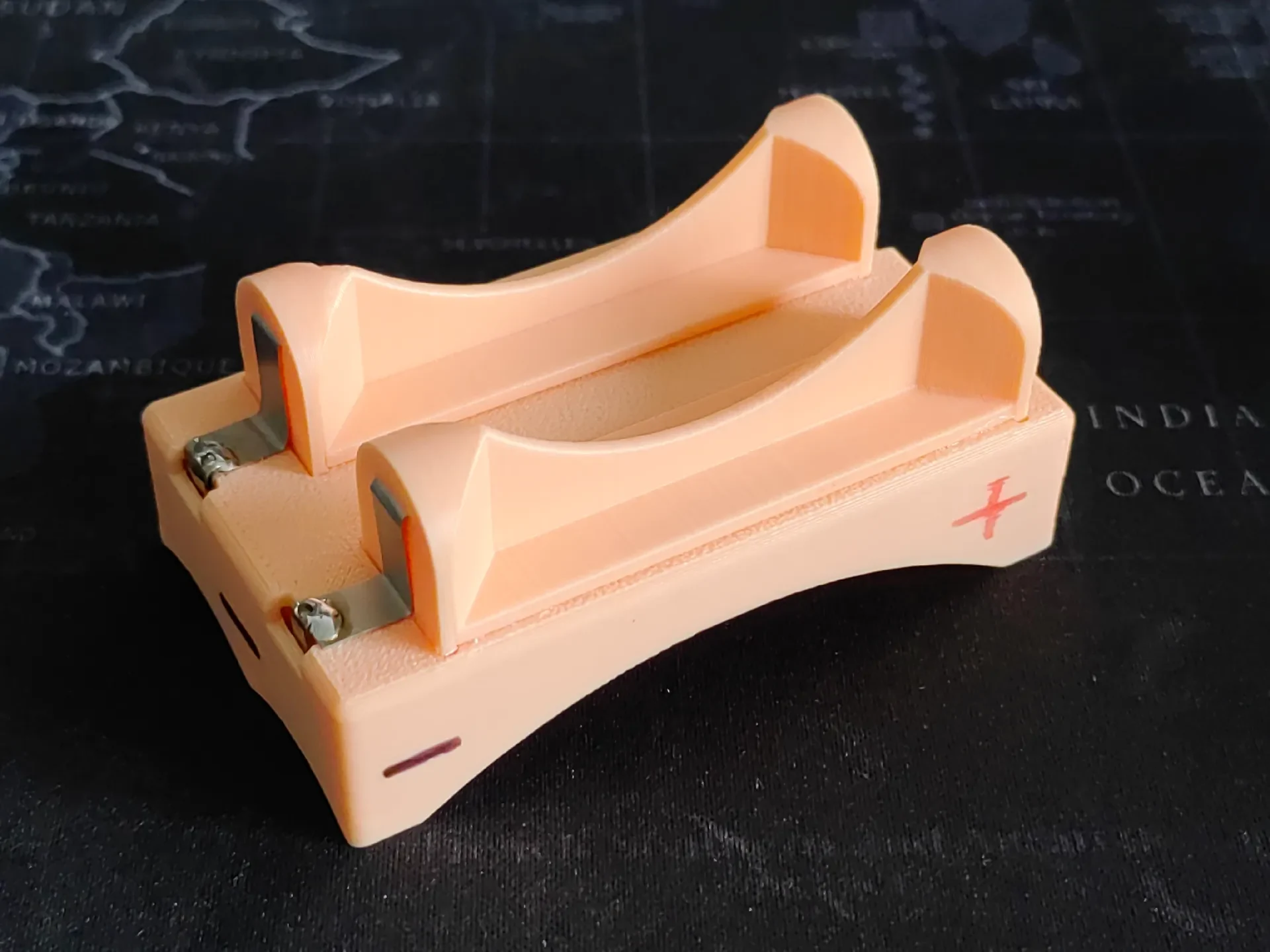

Держатель печати и макет батареи (2 макета для версии с 2 слотами). Держатель и макет должны плотно прилегать друг к другу, но лучше их склеить.

Вставьте контакты аккумулятора.

Разрежьте и согните никелевую полосу.

Спаяйте контакты аккумулятора и никелевую полоску вместе.

Ты обалденный!

Контакты батареи:

Найдите «контакты аккумулятора 18650» на AliExpress. Модель предназначена для этой версии:

Если вы хотите использовать эти или другие, отредактируйте исходный файл FreeCAD.
