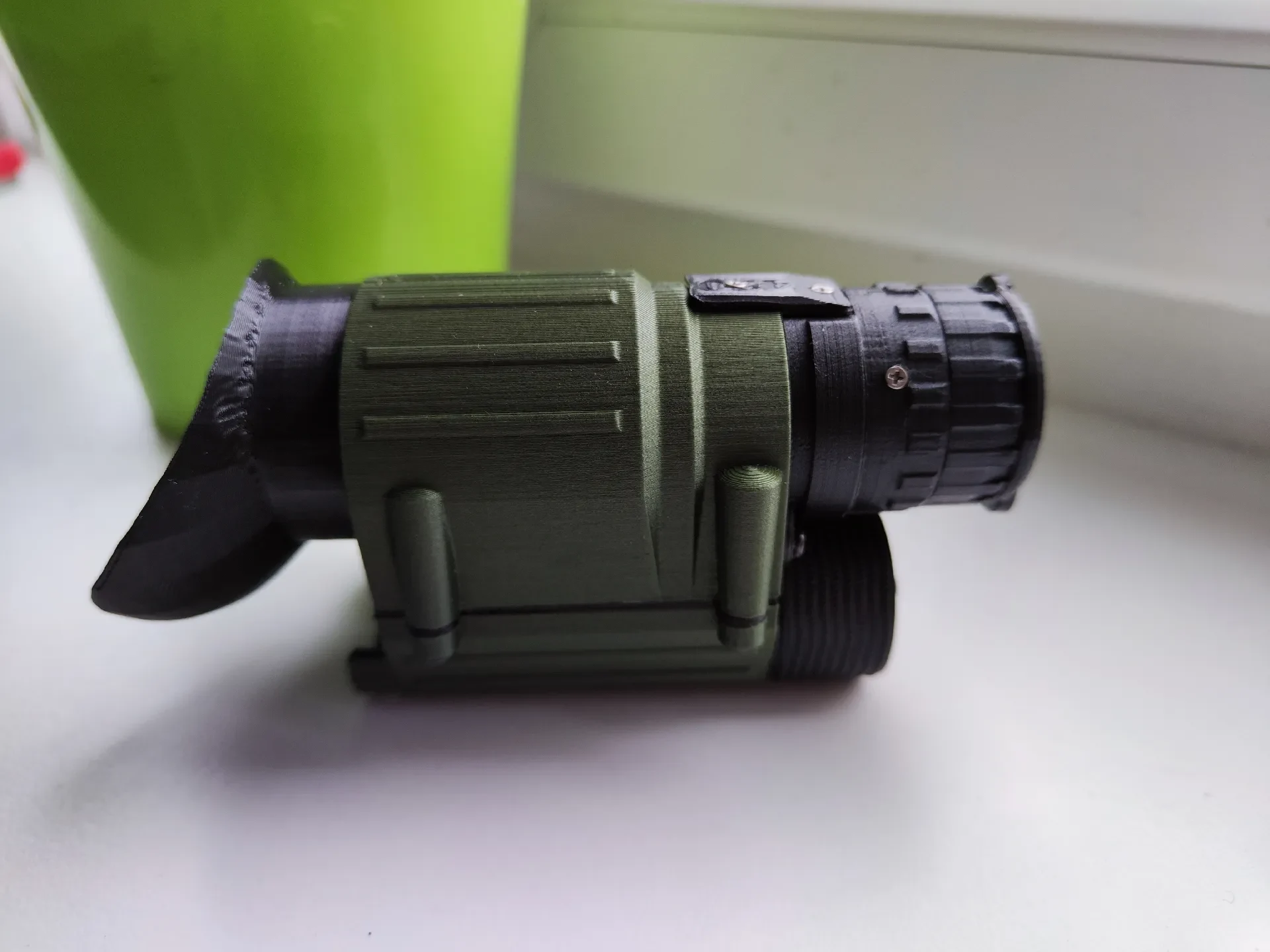

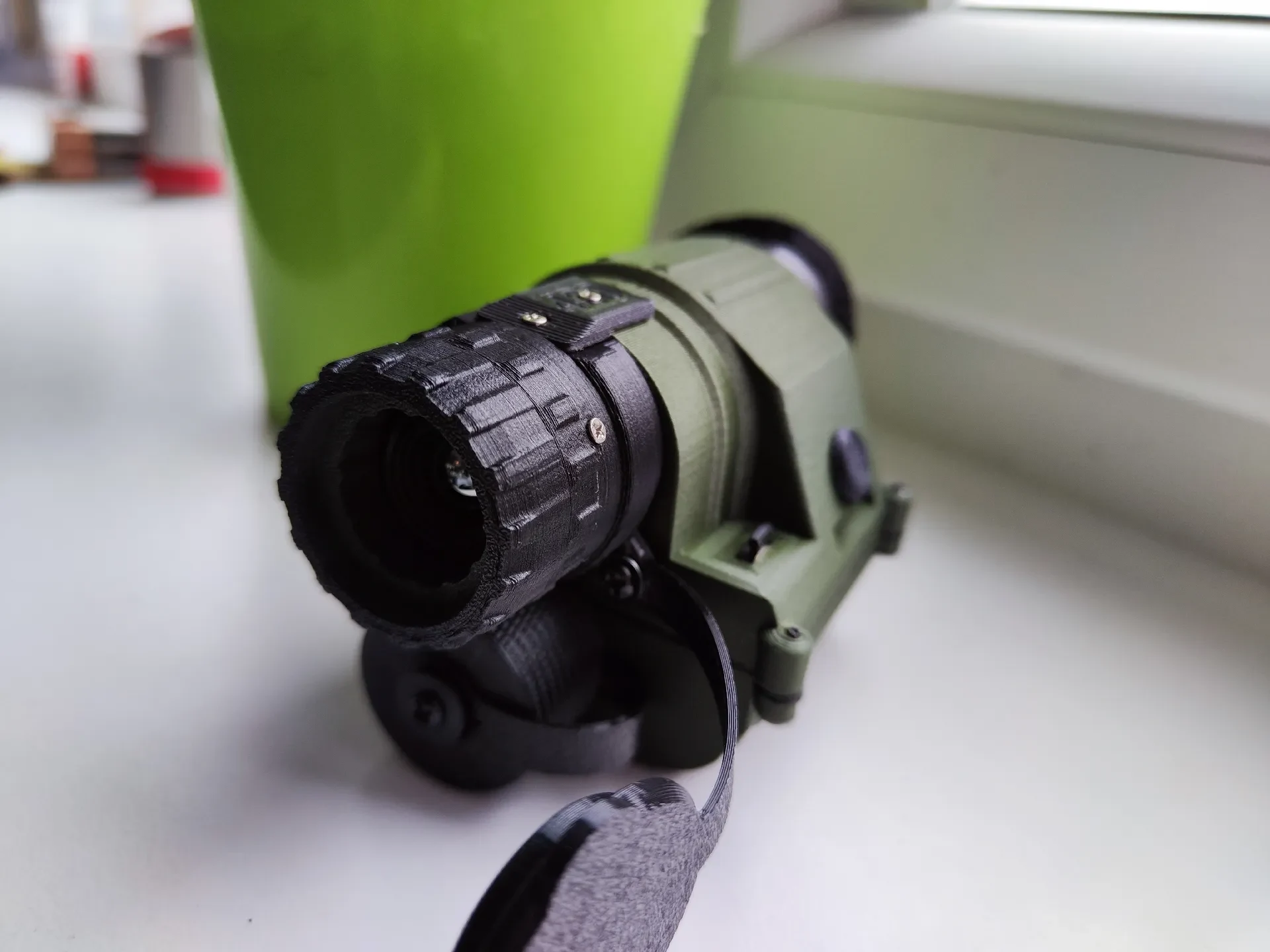

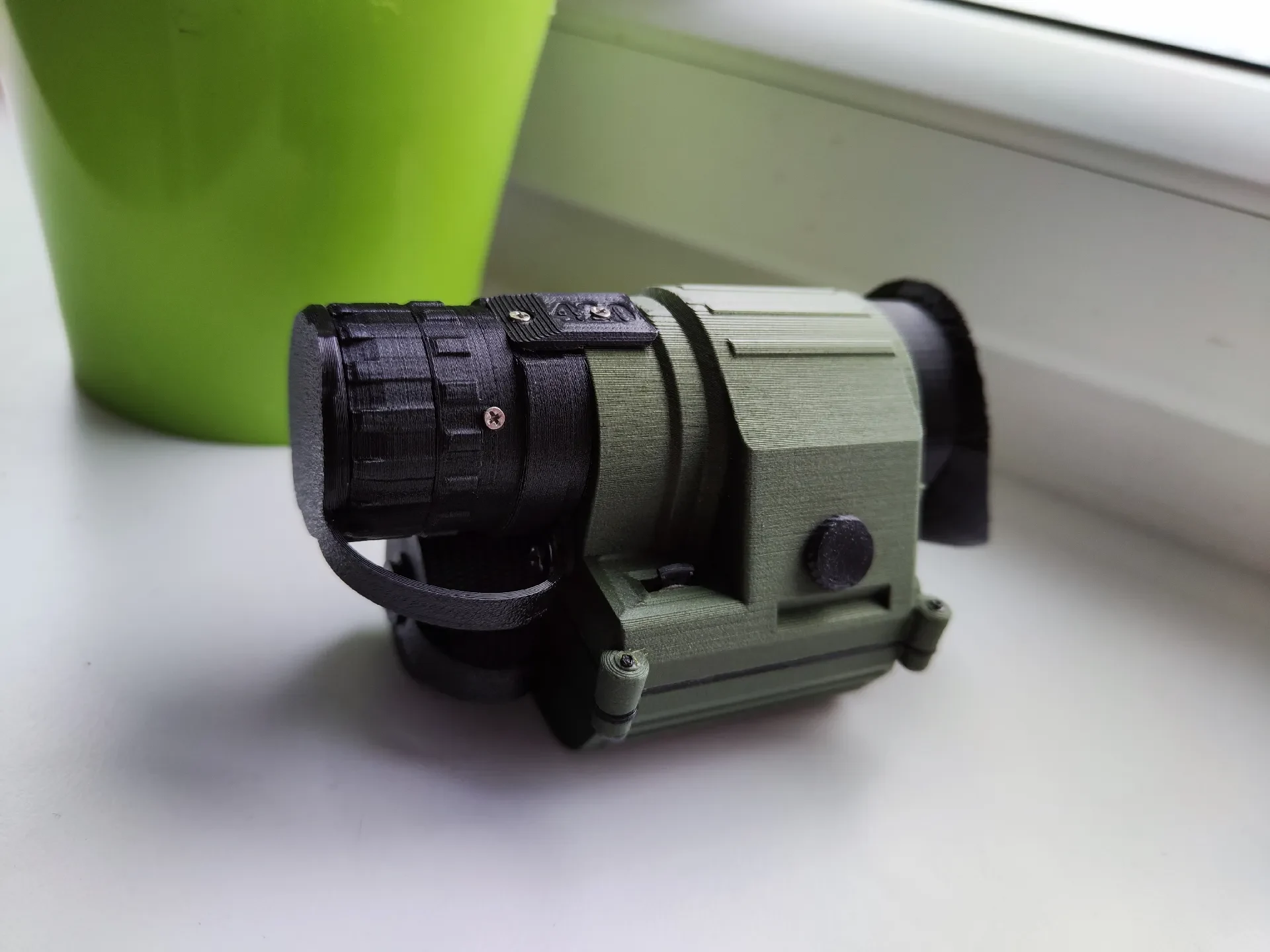

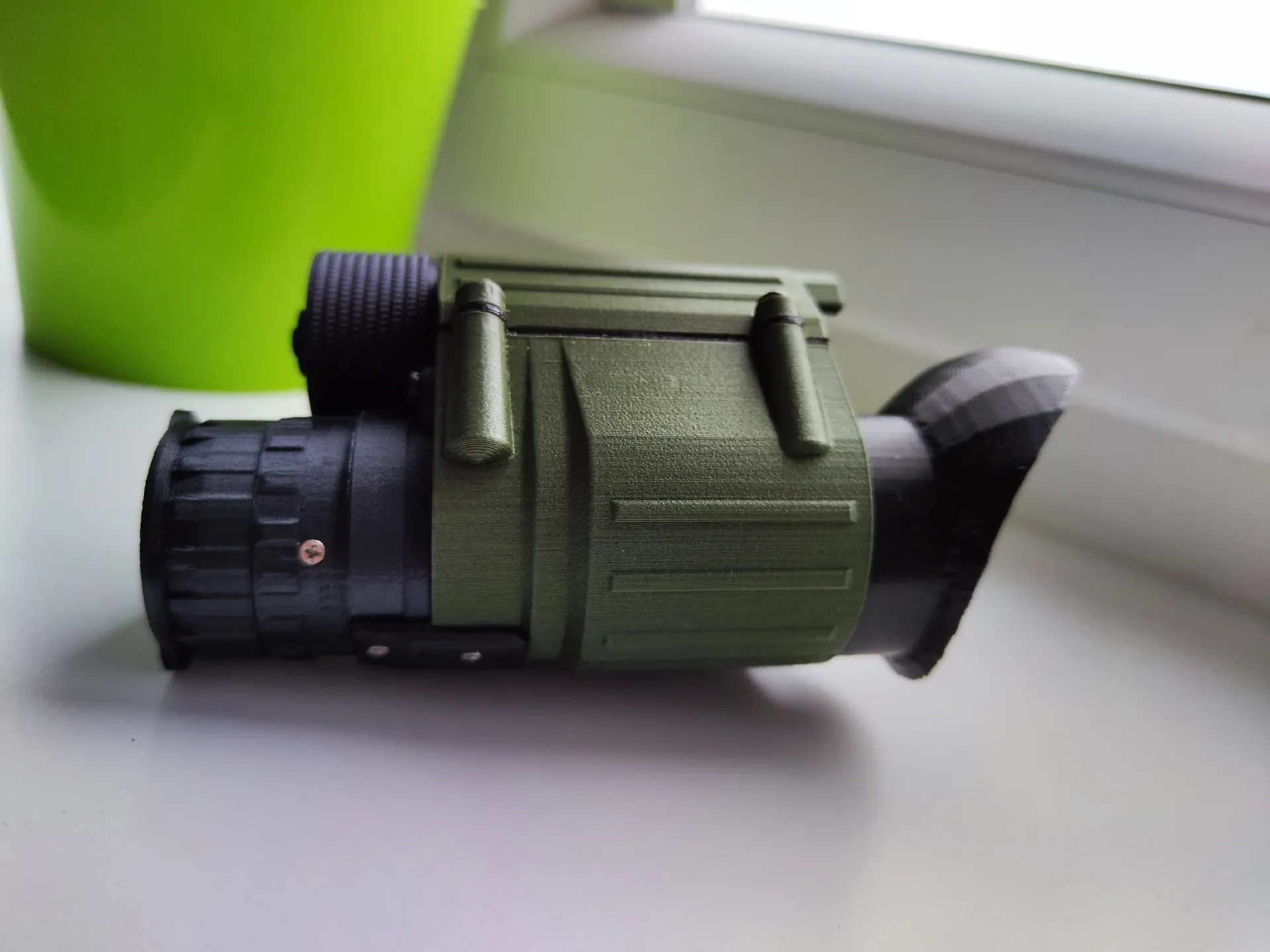

ПЕРЕДНЯЯ:
Я только что создал сервер Discord для PVS420, чтобы было легче обсуждать и делиться мыслями, идеями и улучшениями. Все дальнейшие обновления дизайна, функций и ПО будут доступны на моем Дискорде!
https://discord.gg/Ce9BJ2DK3j
ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ВСЕ НИЖЕ, ПРЕЖДЕ ЧЕМ ЗАДАВАТЬ ВОПРОСЫ в ЛС! Спасибо!

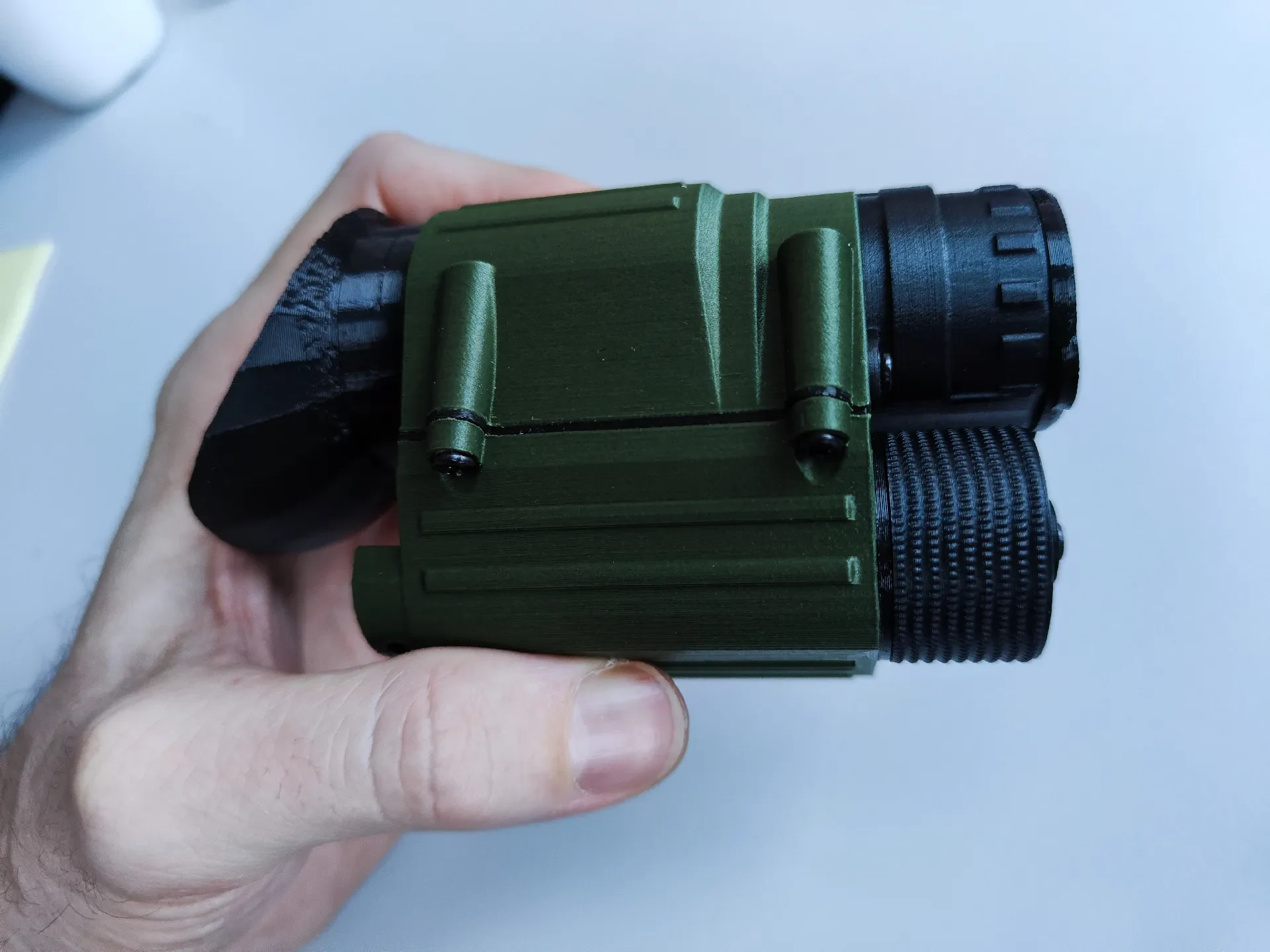

Эта модель НЕ ПРЕДНАЗНАЧЕНА ДЛЯ КРЕПЛЕНИЯ НА ШЛЕМ! но портативный!
Схемы подключения готовы, посмотрите самые последние фотографии.

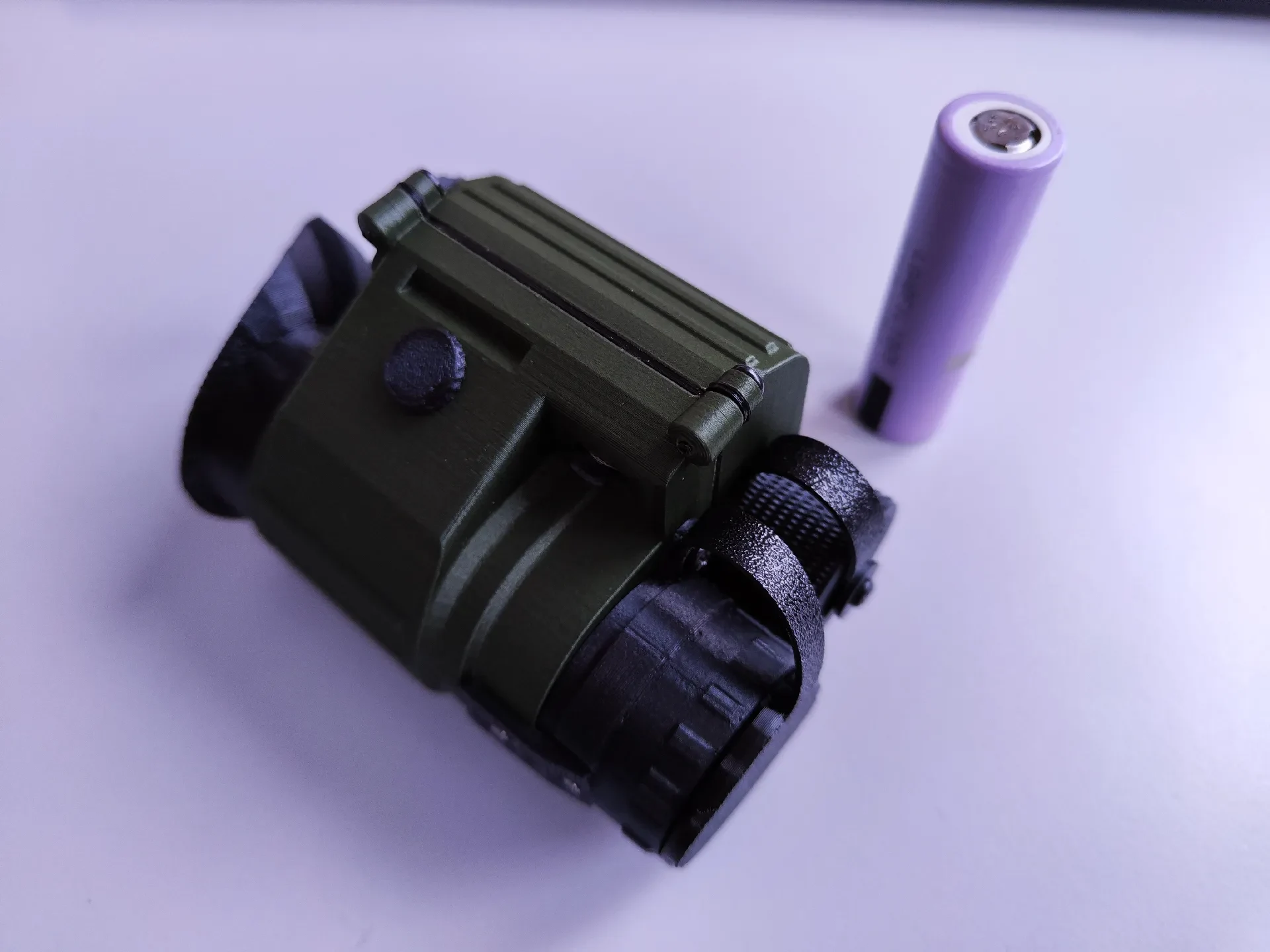

Потому что люди часто спрашивают: стоимость минимальной установки (разрешение термодатчика 256x192) составляет 250-300 евро. В зависимости от того, есть ли у вас дома какие-то полезные вещи или вам нужно заказать весь список запчастей на AliExpress.
ПРОВЕРЬТЕ демонстрационное видео внизу раздела «Подробности»!
ПРЕЖДЕ ЧЕМ ПЕЧАТЬ! прежде чем нарезать объекты, убедитесь, что объекты лежат на печатной платформе ровно!!! (Основная тепловизионная камера, окуляр, переключатель навигации)
Необходимо «пересверлить» некоторые напечатанные отверстия, чтобы все было правильно (дрель с батарейным питанием и сверла обязательны, а также набор отверток, суперклей, паяльник и т. д. обычные вещи, которые вам все равно придется иметь, если вы делаете подобные проекты.
Если при этом вы сломаете что-нибудь из своих вещей или поранитесь, это не моя вина, а ваш страх и риск!
Компоненты, использованные в этой сборке, далеко не дешевы, даже несмотря на то, что написано «бюджетно», поэтому вы должны знать, что делаете!
!!! ВНИМАНИЕ!!! ВСЕГДА, когда вы подключаете ATTINY85 к USB, ни при каких обстоятельствах нельзя подключать последовательный выход платы ATTINY (PB02) к RX/TX тепловизионных камер, иначе вы УБИВАЕТЕ UART-контроллер вашей камеры! НИКОГДА (даже если на плате ATTINY85 указано напряжение 5 В, подключайте ее к 5 Вольт, оно ДОЛЖНО БЫТЬ 3,3 Вольта!!! Никогда не подключайте ATTINY85 через USB с подключенным последовательным выходом (PB02)!!! ВЫ НЕОБХОДИМО ЕГО ПЕРЕД ОТКЛЮЧИТЬ!!
___________________________________________________________________________________________________
Предстоящие обновления/в работе:
________________________________________________________________________________________________________________
История обновлений:
ОБНОВЛЕНИЕ: 23.01.2025
Улучшена крышка объектива, чтобы она стала более прочной и легче снималась, добавлены два «уха» сбоку.

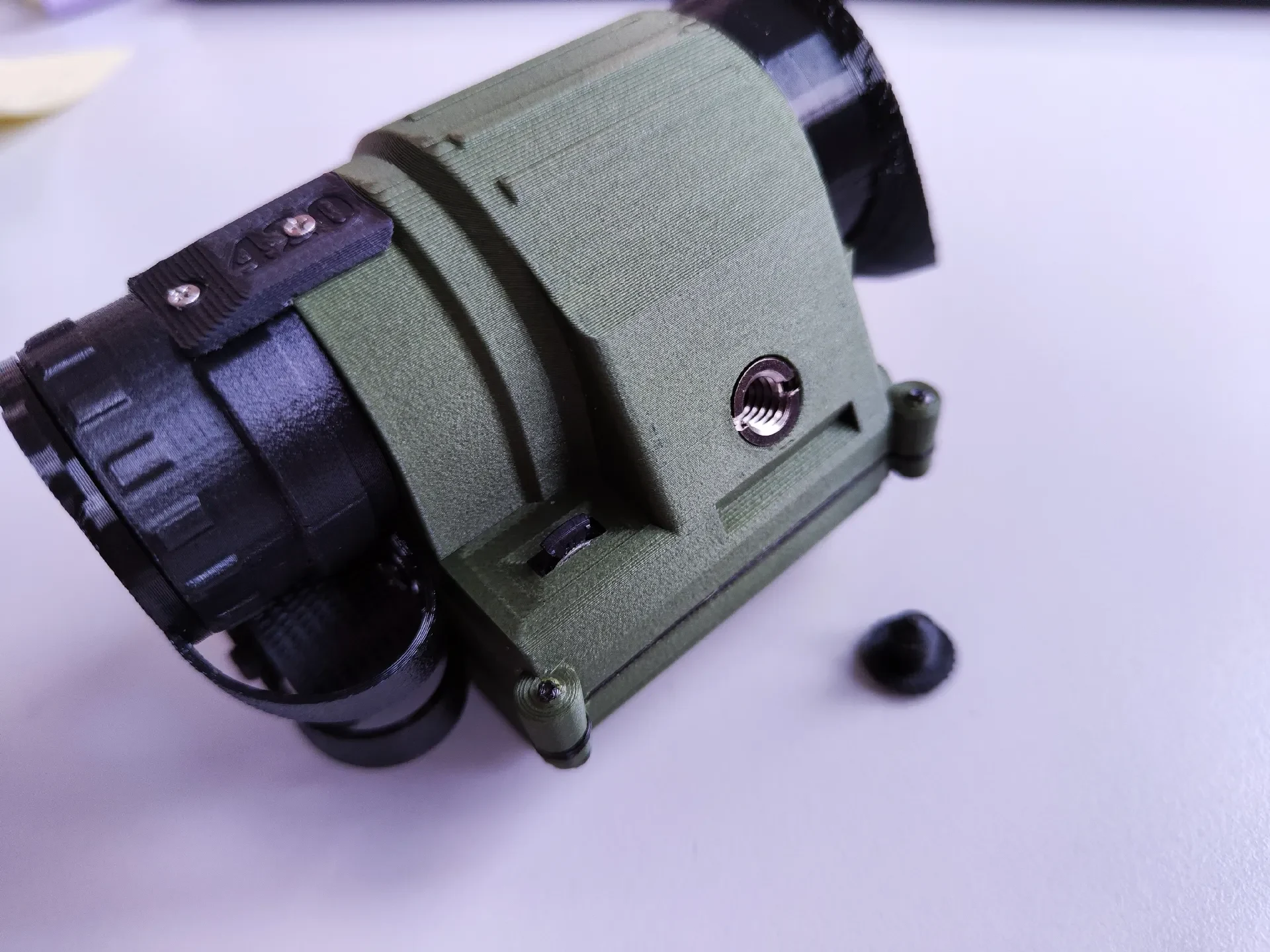

Добавление винтовой заглушки + фрикционного кольца из ТПУ для фиксации винтовой вставки камеры.

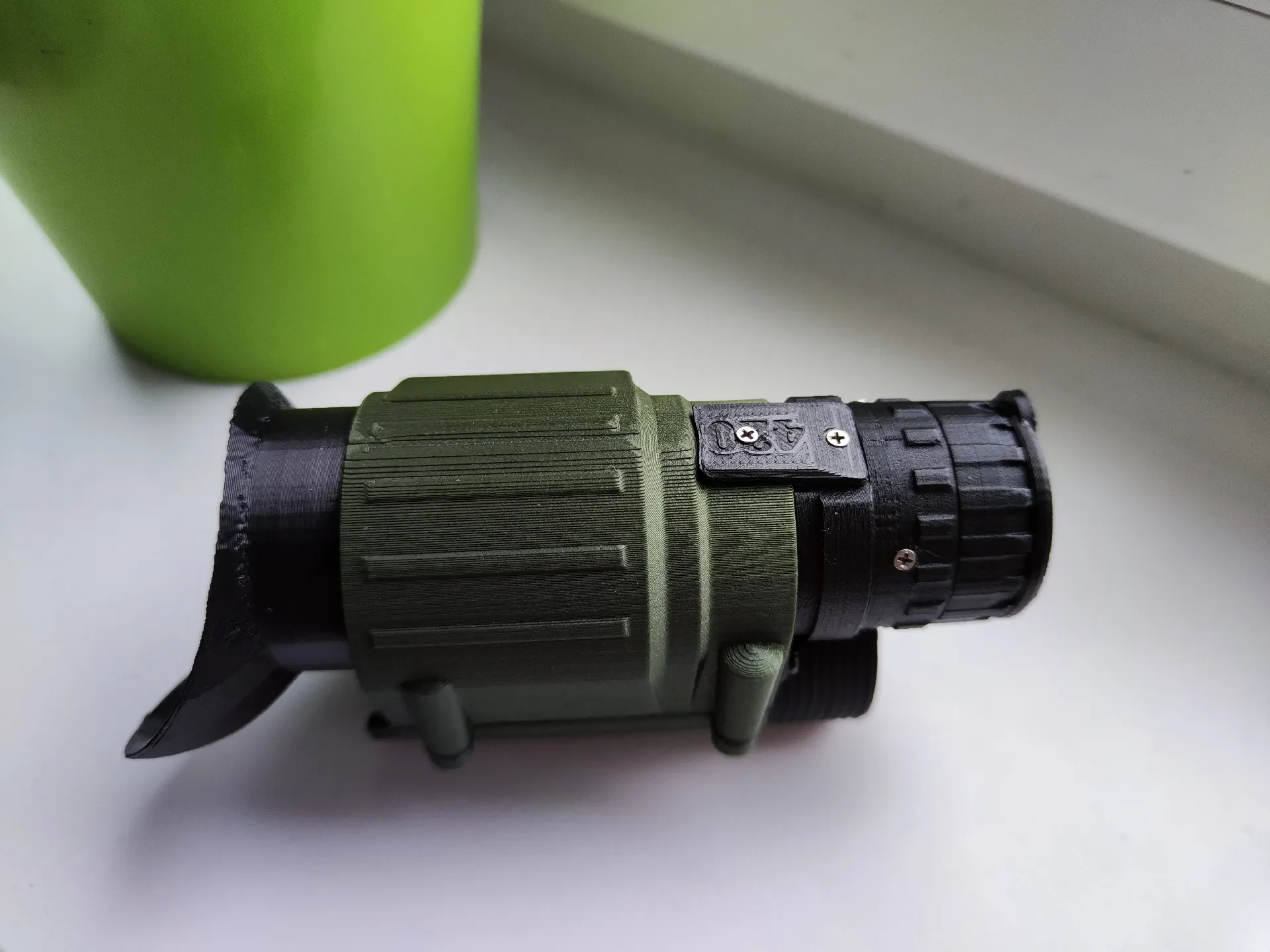

На фиксатор фиктивной линзы добавлены цифры «420».
ОБНОВЛЕНИЕ: 25.01.2025

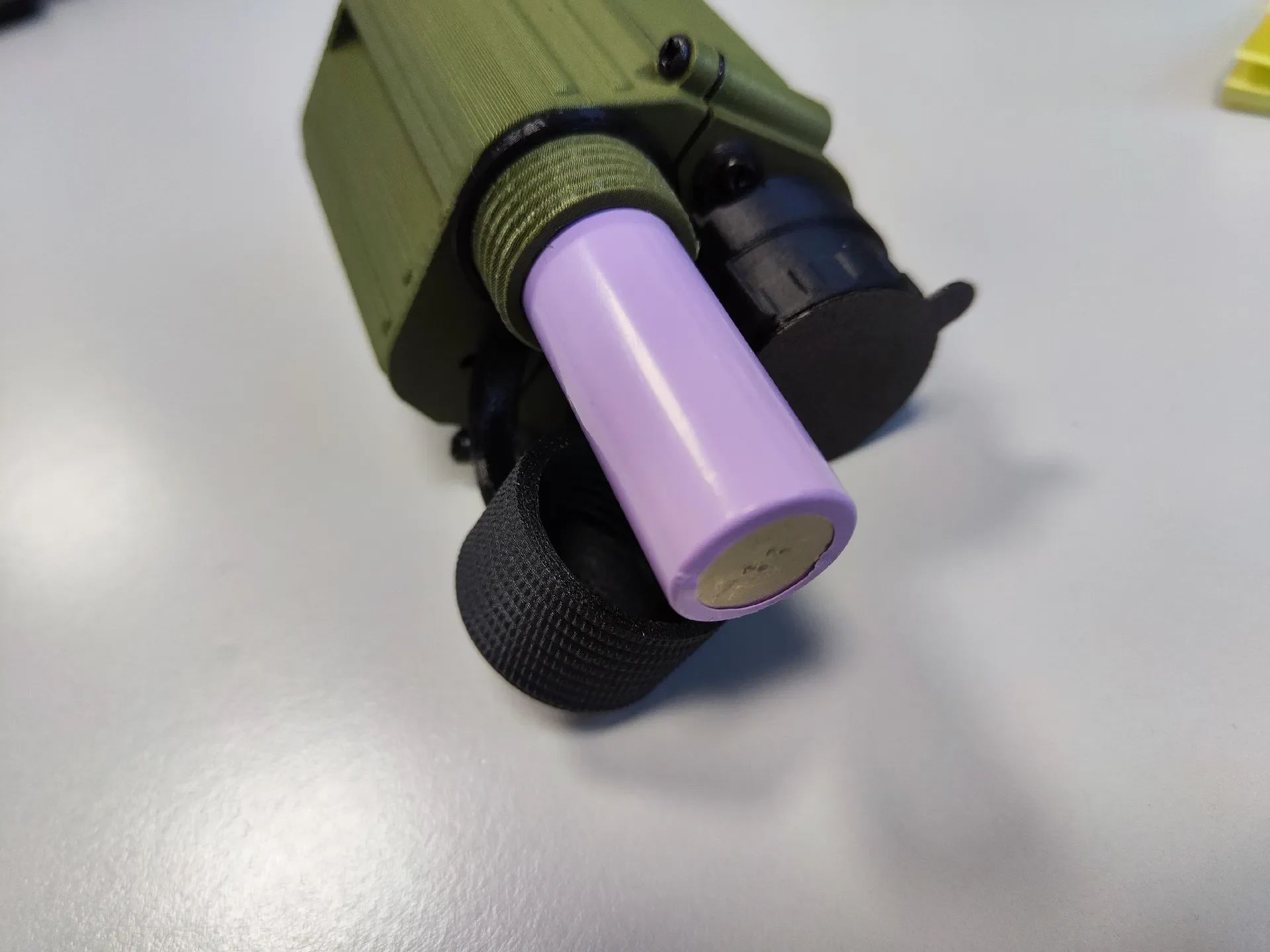

На устройство добавлена возможность зарядки через USB. Теперь у вас есть выбор: использовать только 18650 или использовать дополнительную опцию зарядки через USB, при которой вам необходимо заменить стандартную BMS на зарядную плату USB с включенной BMS. (отпаяйте разъем USB от печатной платы, ч��обы он правильно прилегал)
ОБНОВЛЕНИЕ 28.01.2025:
Добавил ужасную схему подключения, но со своей задачей должно справиться. (проверьте фотографии)
ОБНОВЛЕНИЕ 30.01.2025:

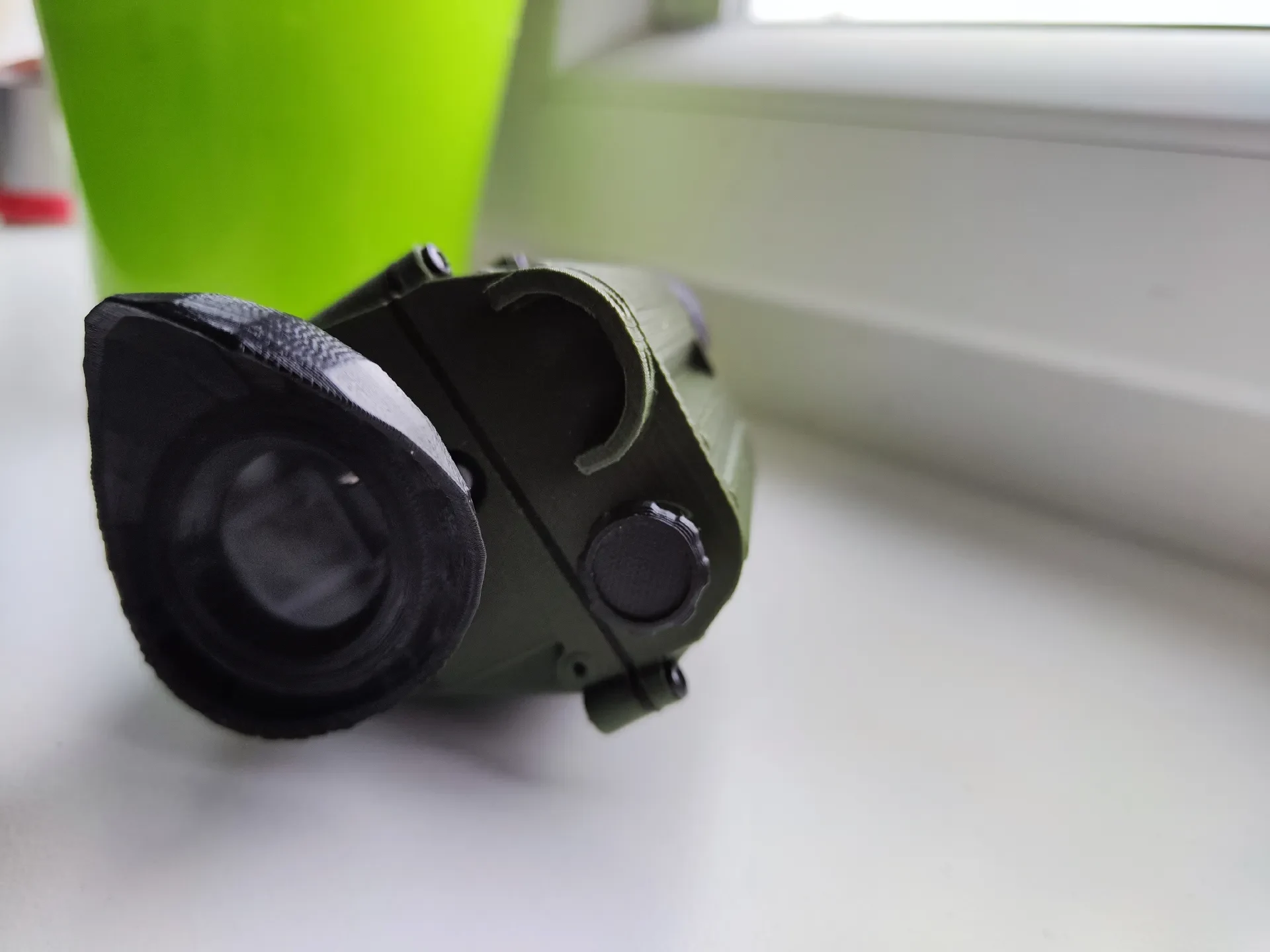

Добавлена некоторая защита наглазника, так как он довольно сильно подвергается воздействию внешних элементов, был добавлен прототип листа акрилового стекла, который вскоре будет заменен подходящим закаленным стеклом H9, которое обычно используется для демонстрации часов. Таким образом, его легко чистить, он устойчив к царапинам и закрыт от дождя, пыли, волос, чешуек кожи и т. д.
ОБНОВЛЕНИЕ 02.02.2025:
Нашел ящик для хранения идеального размера с пенопластовой вставкой для PV420 и добавил ссылку в список запчастей в качестве дополнительного аксессуара.
ОБНОВЛЕНИЕ 03.02.2025:
Добавлено короткое и длинное кольцо регулировки фокусировки для удобства манипулирования фокусировкой.
Для этой модернизации потребуются 3 установочных винта M2-2,5 x 4 мм или обычные винты, чтобы удерживать регулировочное кольцо на месте, а также немного силиконовой смазки или чего-то подобного, чтобы кольцо вращалось плавно. Теперь можно легко настроить фокус на ходу, что может иметь большое значение (в этом мне пришлось убедиться самому на собственном горьком опыт��).
3 Обновлены/добавлены детали (ремешки из ТПУ для колпачков и крышек, заглушка объектива термомодуля, короткий и длинный манипулятор кольца фокусировки.
Кольцо фокусировки должно притереться, поэтому сначала не выкручивайте винты до конца, а ввинчивайте их немного, пока не почувствуете, что кольцо поворачивается сильнее, и дайте ему несколько
