Спустя полтора года после публикации моего моторизованного устройства подачи нити в разделе «Печать» была опубликована новая машина. «Скоростной загрузчик Bowden для Prusa XL и CORE One и аналогичных устройств для загрузки нити», разработанный @MrFlippant, вдохновил меня на создание печатных форм.

После того, как я это распечатал, батарея 9 В показалась мне немного паршивой в качестве источника питания. Пообщавшись с @MrFlippant, мы договорились о модернизации в направлении литий-ионных аккумуляторов. Я хочу отдать должное создателю оригинала, без него я бы не смог этого осуществить.

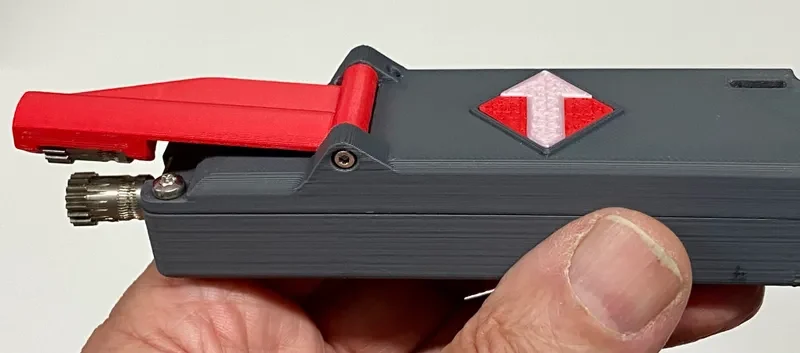

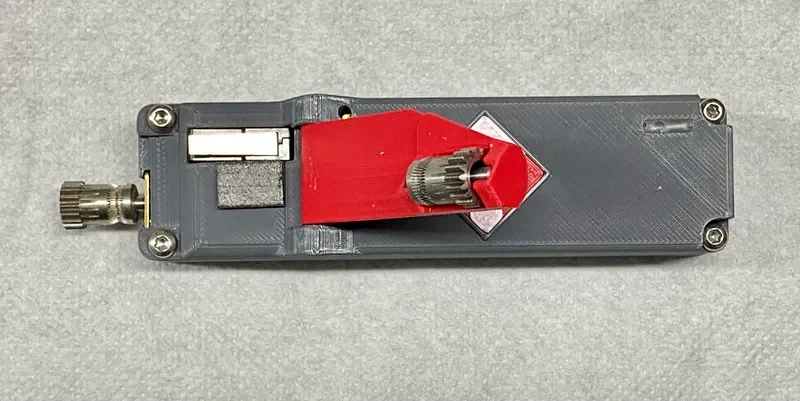

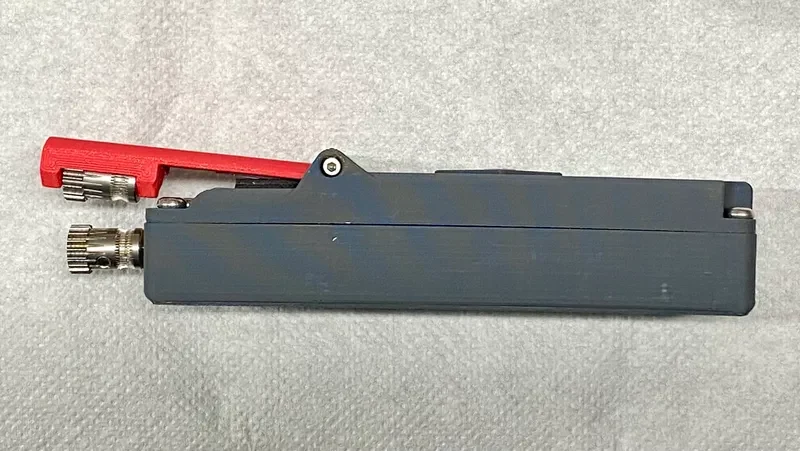

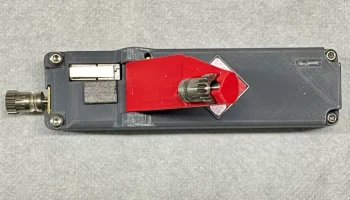

Питатель состоит из следующих компонентов:

3D-печатная деталь «База» — содержит все купленные детали.

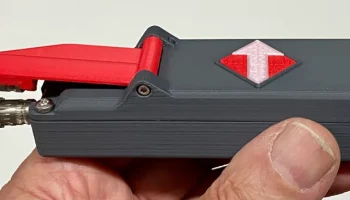

3D-печатная деталь «Верх» — содержит рабочий рычаг.
3D-печатная деталь «Рука» — содержит шестерню Bondtech с игольчатым подшипником и осью ø3x20.
Деталь для 3D-печати «Свет» — печатается прозрачным PLA/PETG и вклеивается в небольшое квадратное отверстие «Вершины».

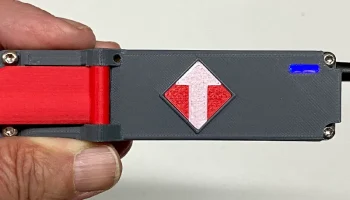

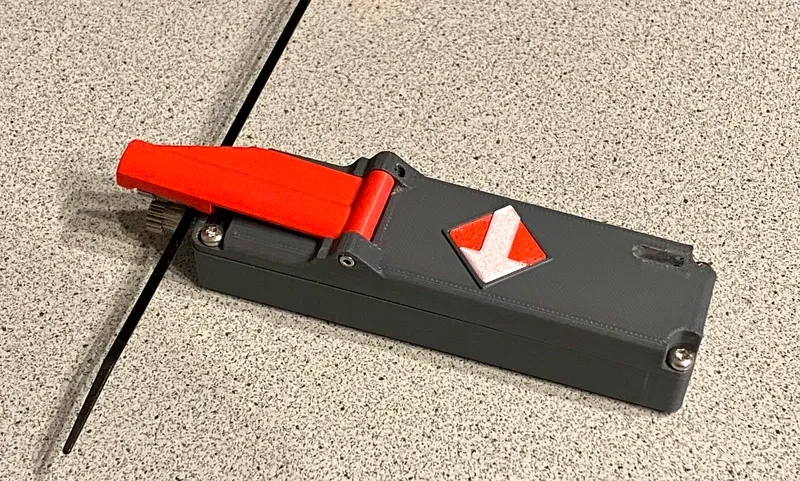

3D-печать Arrow_Arrow и Arrow_Base — распечатайте их отдельно и приклейте на место «Верх», когда вы закончите с направлением подачи.
Деталь 3D-печати «Base(Old)» была предусмотрена для LiIon аккумуляторов без примечательного наконечника у Plus. Вам это не нужно.
3D-печать детали"

Купленные детали, добавляю копию сообщения MrFlippant: НЕпартнерские ссылки Amazon:

Мотор-редуктор GA12-N20, 500 об/мин, 12 В (проверьте скорость и напряжение перед покупкой!)
Двойной привод в стиле MK3s+

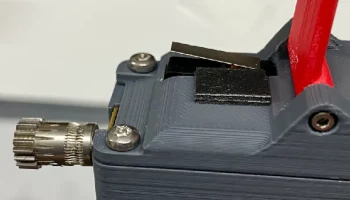

Шарнирный рычаг, кнопка мгновенного действия, микроконцевой выключатель

Ссылки на Алиэкспресс

Мотор-редуктор GA12-N20, 500 об/мин, 12 В (проверьте скорость и напряжение перед покупкой!)
Двойной привод в стиле MK3s+
Шарнирный рычаг, кнопка мгновенного действия, микроконцевой выключатель

Вам также потребуются четыре (4) самореза или подходящее количество. Я использовал саморезы размером 2,8х7 мм, Torx 10. Затем два (2) маленьких самореза для шарнира рычага. Кабельные провода и припой. И некоторые стандартные инструменты.

ПРИМЕЧАНИЕ. Это описание того, как я выполнял сборку, и оно не обязательно является технически правильной или проверенной процедурой.
Если вы не знакомы с электроникой, это должен сделать компетентный человек. Я категорически не несу никакой ответственности за работу, неисправности и опасности, с которыми вы можете столкнуться из-за моего плохого описания или вашей ошибки! Имейте это ввиду!!

Подготовьте резьбу для 4 винтов, нагрев винты, и аккуратно нарежьте резьбу. Это предотвратит последующую поломку детали!

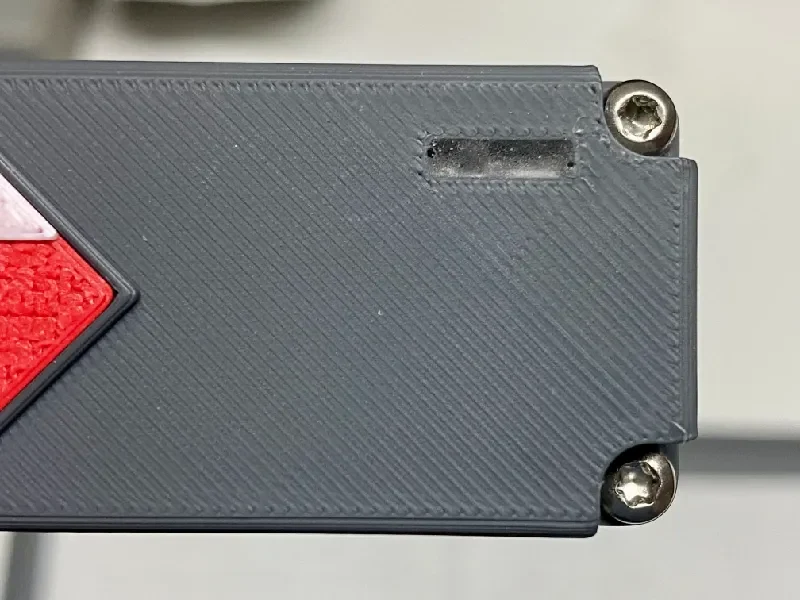

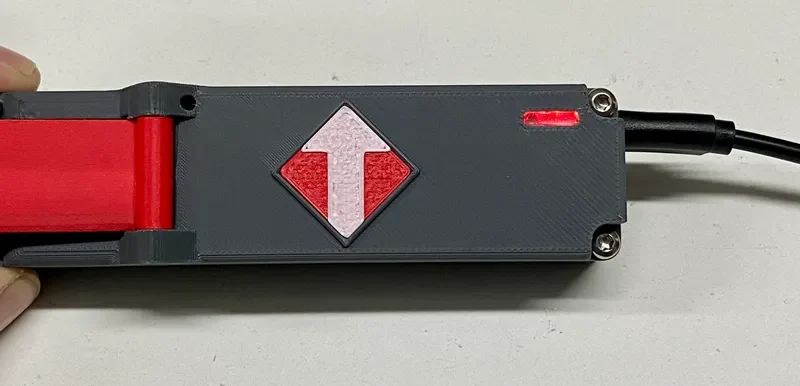

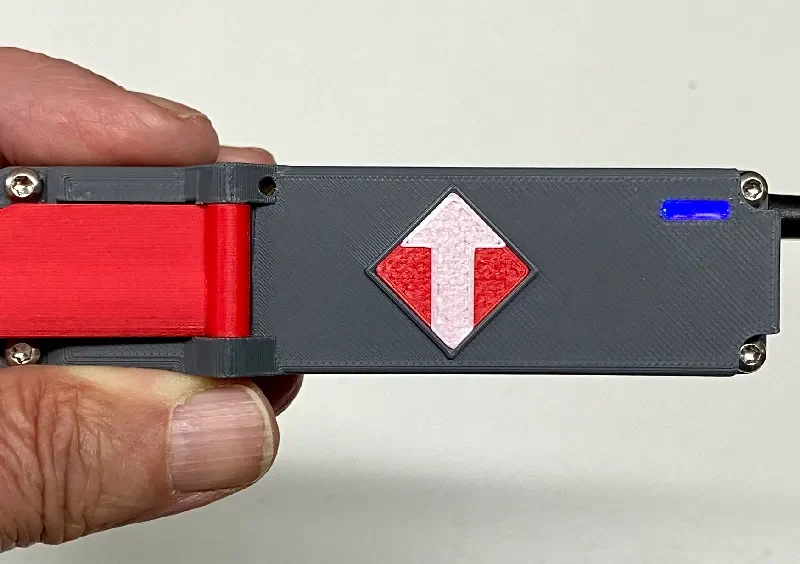

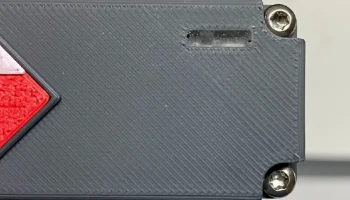

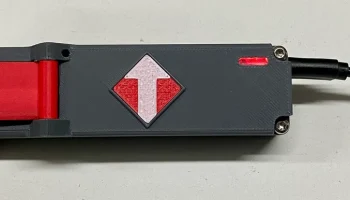

В «Верхней» части имеется квадратный вырез для установки «Световой» части. «Свет» — это маленький кубик, который должен поместиться в квадратное отверстие, напечатанный прозрачным PETG/PLA. Затем во время зарядки аккумулятора вы можете видеть КРАСНЫЙ индикатор зарядки и СИНИЙ индикатор готовности.
У меня прозрачный суперклей, отверждаемый УФ-излучением, не слишком жидкий (высокая вязкость). Я надежно заклеил квадратное отверстие скотчем, залил суперклеем и закрепил его ультрафиолетом. На мой взгляд это более быстрый и лучший метод. Свет светит намного лучше, чем PETG или PLA.

«При левых передачах минус (пружинная часть) ориентирован справа».

После распечатки деталей приступаем к пайке установки. Имейте в виду, что места для укладки кабелей у вас осталось не так уж и много!

Я бы порекомендовал подключить питание 4 В постоянного тока (LiION или внешний источник питания (PS)), чтобы вы уже могли протестировать двигатель и его скорость. Я использую двигатель на 6 В постоянного тока и запитываю его от повышающего модуля до 9 В постоянного тока. Проверить вольтметром, какое напряжение выходит из повышающего модуля. Небольшая отвертка будет использоваться для регулировки напряжения по вашему желанию. Используйте отвертку на синий потенциометр.

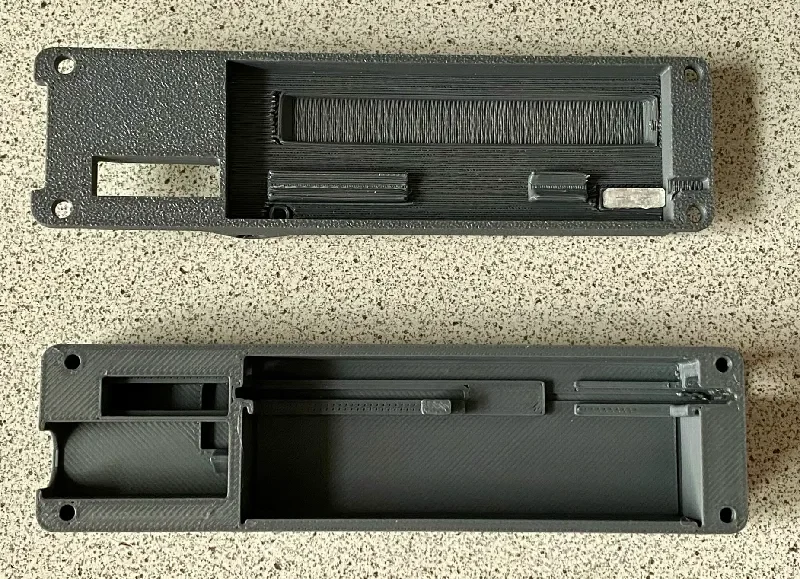

Я начал вставлять полюсные отводы (±) в паз. Требуется немного осторожности. Надеюсь, ваш принтер очень точен. Когда шестерни левые, минусовая (пружинная часть) правая.

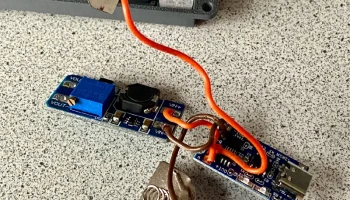

Припаиваем к ТП 4065 провода, которые припаяны к выводам плюс/минус: B+ и B-, «b» как у Аккумулятора. Опустите левые части «5V 1A DC», то есть для внешнего источника питания, отличного от USB C.

Подготовьте также провода OUT+ и OUT- для подключения к повышающему модулю MT3608. Делайте провода максимально короткими. Подключите B+ к VIN+. и B- к VIN-

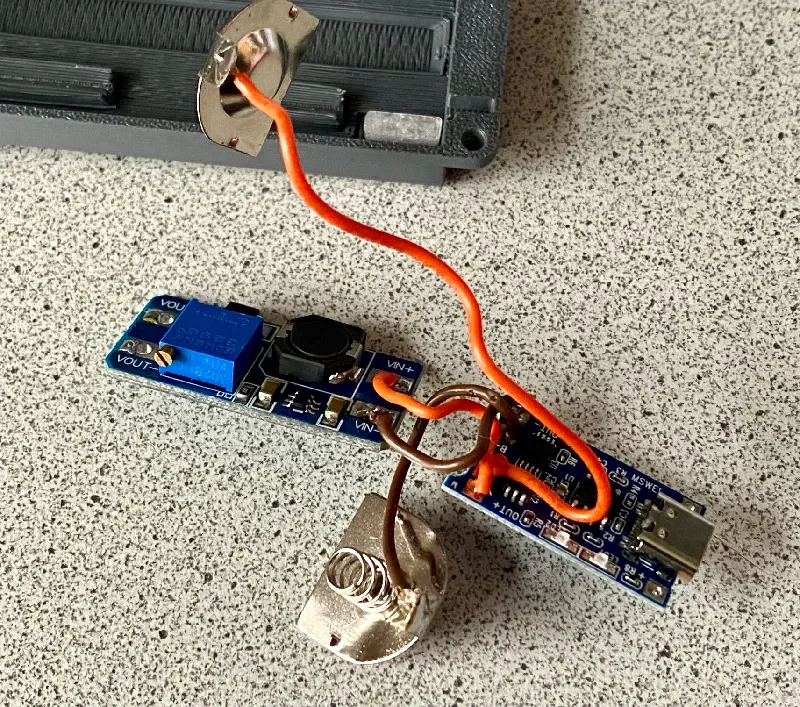

Вот как ужасно выглядела моя установка.
