Преобразование Dorsy 6 AAA в 18650

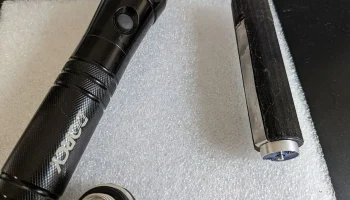

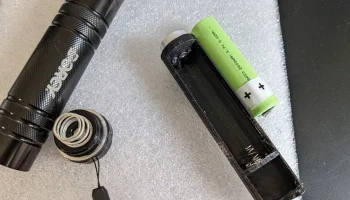

Эта модель используется для переоборудования светодиодного фонарика Дорси с использования 6 батареек типа ААА на одну батарею 18650. «Носовая» часть оригинального держателя батареи повторно используется с новым держателем вместе с двумя винтами.

Используемый материал не имеет решающего значения. PLA, ABS, PETG все будет работать нормально.

Для сборки используется отрицательный контакт АА (с пружиной), отрезок никелированной стальной ленты шириной 8 мм (используется при сборке аккумуляторных блоков Lion) и винт с плоской головкой длиной 6 мм и длиной 3 мм.

Печать с настройками поддержки, обеспечивающими легкое удаление. Позиционируйте так, чтобы стальной ленточный канал находился внизу. Канал используется для прокладки никелевой ленты от отрицательной клеммы вперед, где она будет проходить под краем «носовой» части и контактировать там со звукоснимателями.

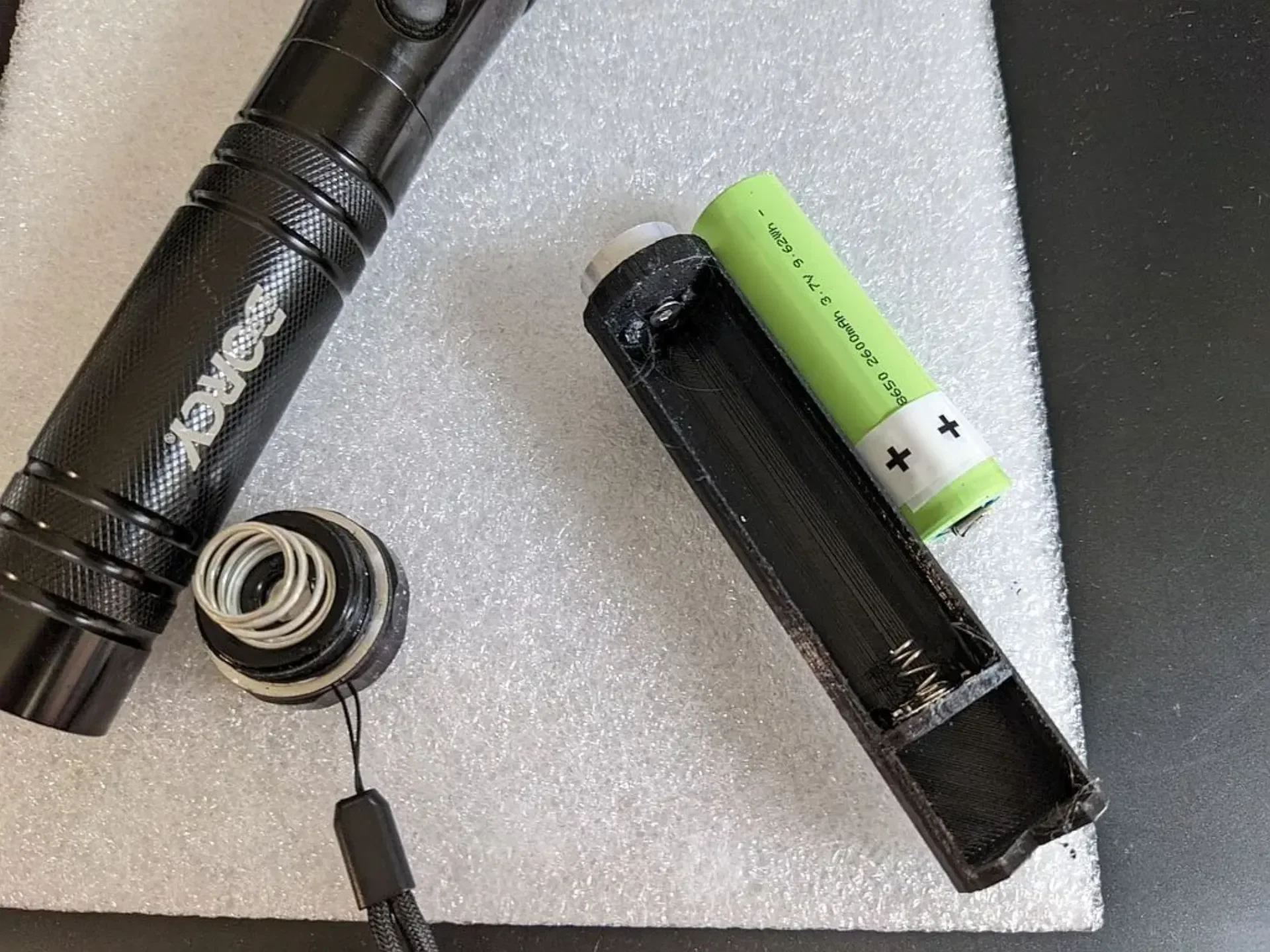

Припаяйте ленту к отрицательной клемме. Установите терминал на место, пропустив ленту через прорезь в канал. CA приклейте клемму к задней перегородке аккумуляторного отсека. Резко согните ленту и проложите ее через канал к передней части держателя. Согните, чтобы коснуться передней части держателя, и обрежьте до нужной длины, позволяя ленте выступать под «носовой» частью компонента примерно на 3 мм.

Вставьте винт с плоской головкой 3 мм в отверстие в передней части держателя изнутри батарейного отсека. Ввинтите достаточно глубоко, чтобы осталась лишь небольшая часть отверстия для пружинного контакта «носовой части».

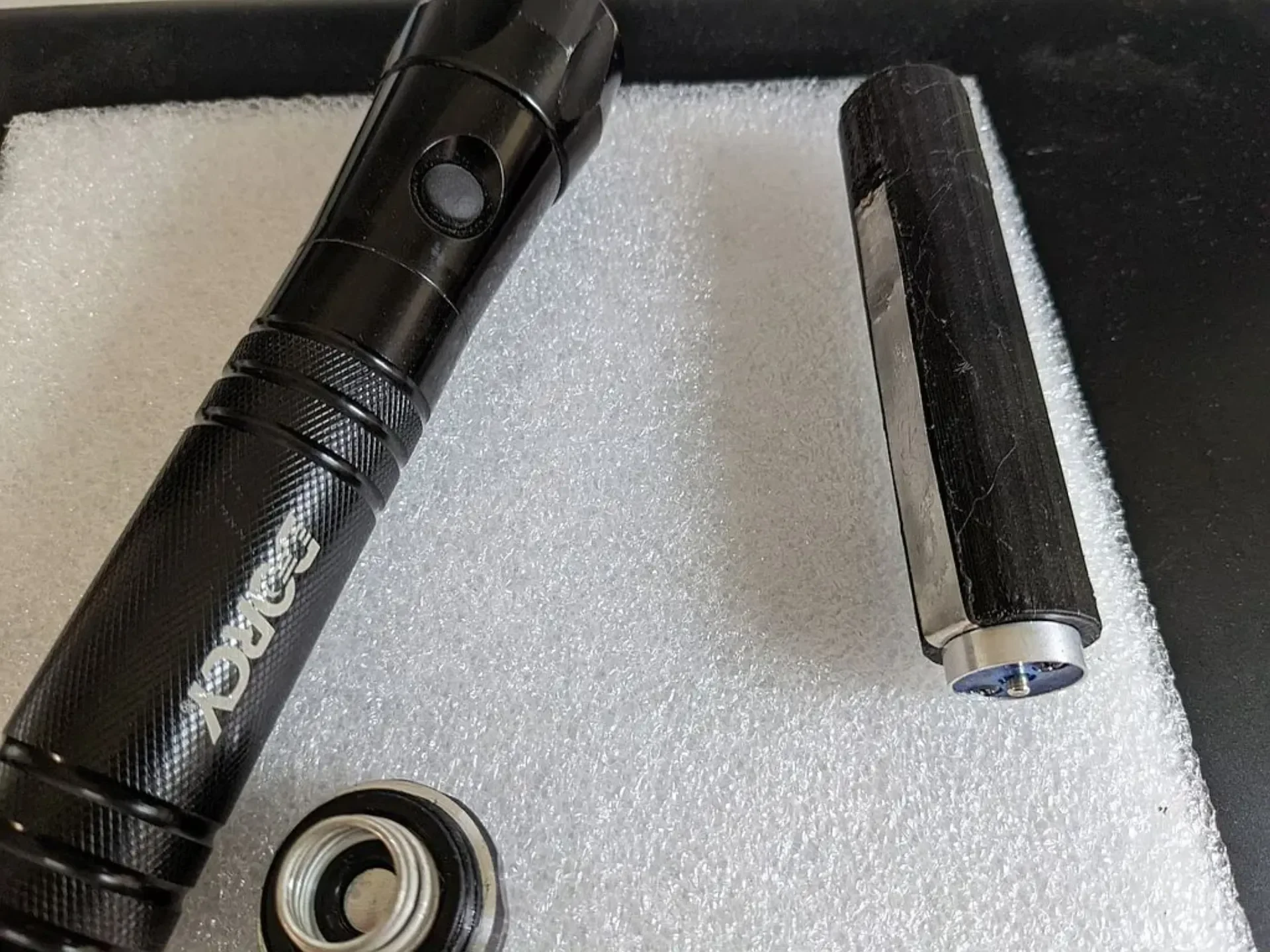

Используя два оригинальных винта, прикрепите наконечник с пружинным контактным фитингом к центральному винтовому отверстию, а контакты отрицательного полюса закройте изогнутый конец ленты.

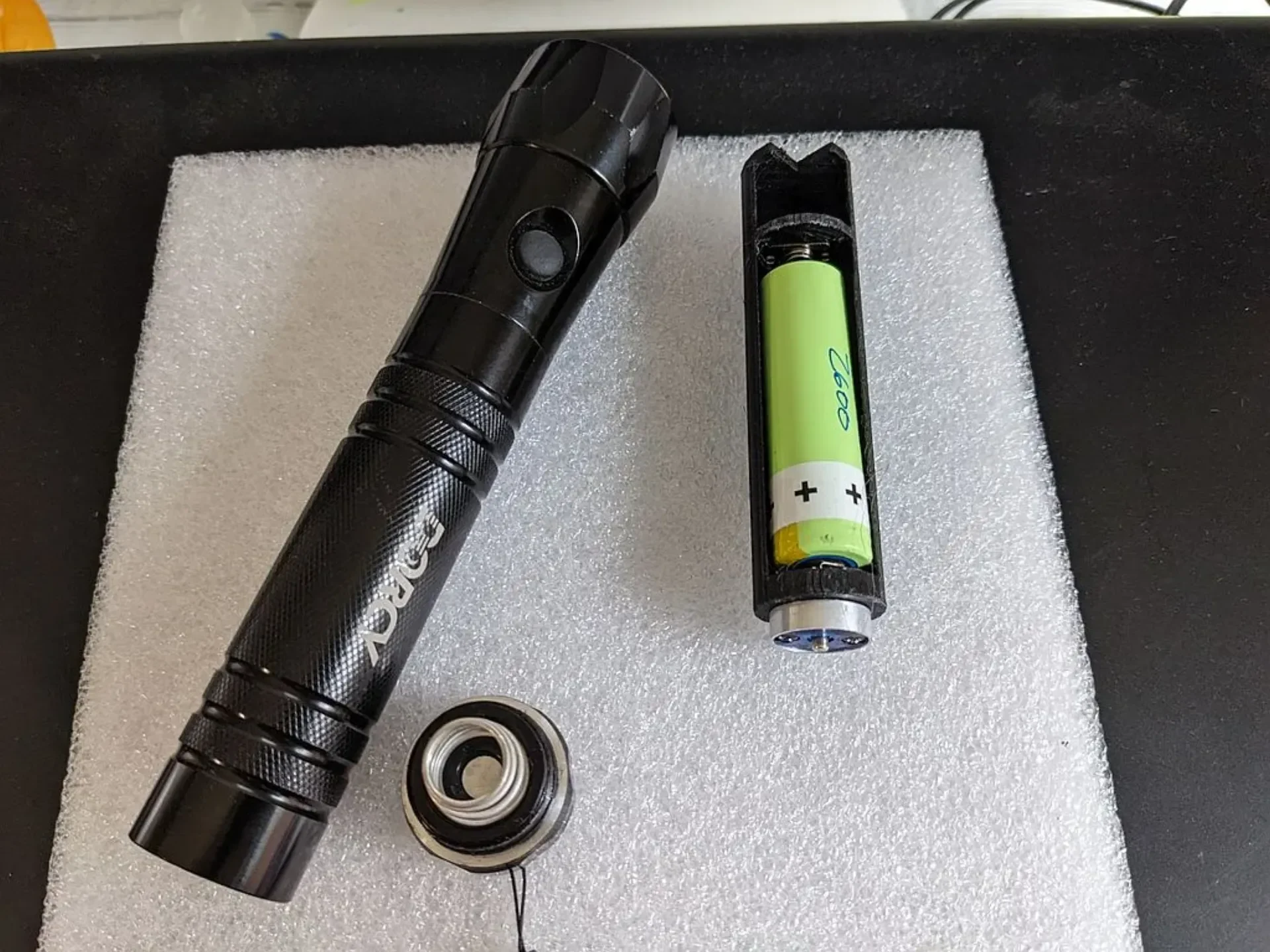

На этом этапе новый носитель должен быть готов к использованию.
