Icarus 2 - каретка QIDI X-Max / X-Plus / I-Mate / X-Maker (O

Поддержка

Все мои дизайны и моды на Printables можно использовать бесплатно и создавать ремиксы. У них есть некоммерческая лицензия. Если вам понравился этот или любой другой мой дизайн, вы можете отправить мне небольшое пожертвование, перейдя по ссылке ниже. Спасибо :)

https://www.paypal.me/humebeamengineering

Обновление от 6 июня 2023 г.

Было добавлено еще несколько кареток для дополнительных подшипников LMUW8. Их можно найти в архиве icarus-2-current.zip в папке «Специальные подшипники для 8-мм стержневых принтеров». Доступны обе версии с держателями циферблата и без них.

Обновление от 5 июля 2022 г.

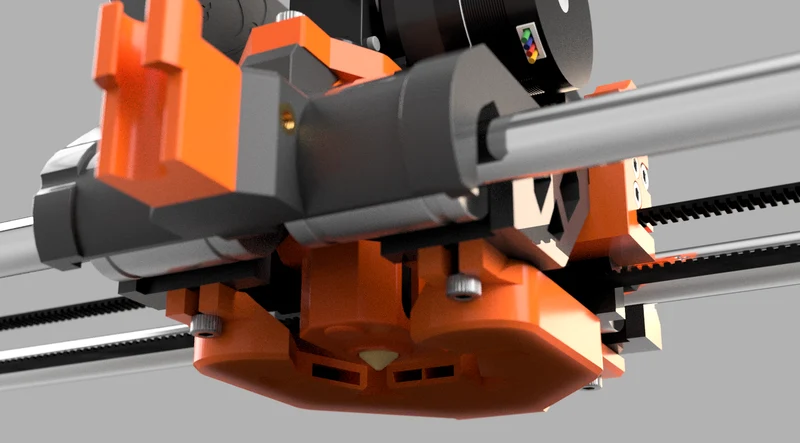

Канал вентилятора Icarus был обновлен до версии 2.3 с оптимизированным потоком воздуха из каждого выхода, задний выход был удален, так как это вызывало сильное смещение в этом направлении.

Хотя и предыдущая версия (2.2), и текущая версия (2.3) отлично справляются с неподдерживаемыми свесами примерно до 70 градусов, я обнаружил, что новая версия демонстрирует улучшение по сравнению с предыдущей версией в большинстве тестовых отпечатков и более универсальна.

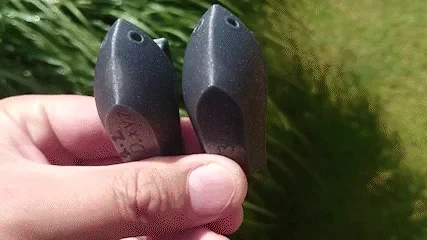

Вот новая версия 2.3, напечатанная в Prusament PC-CF:

Сравнивая Benchy, напечатанный в стандартном направлении печати (слева 2,2, справа 2,3), вы можете увидеть явное улучшение носовой части, где ранее не хватало достаточного охлаждения при скорости печати 60 мм/с с моей конкретной маркой PLA. На обоих воздуховодах печатается один и тот же gcode.

Обновление от 6 июня 2022 г.

Икар 2.1 уже здесь! Это первое обновление серии, и оно довольно масштабное, поскольку позволяет создавать гораздо более дешевые сборки. Вот что нового:

Поддержка экструдера BMG.
Поддержка хотэнда V6
Поддержка хотэнда Rapido K500 HF
Поддержка подшипников LMUW10 и LMUW8 (см. альтернативные каретки в zip)

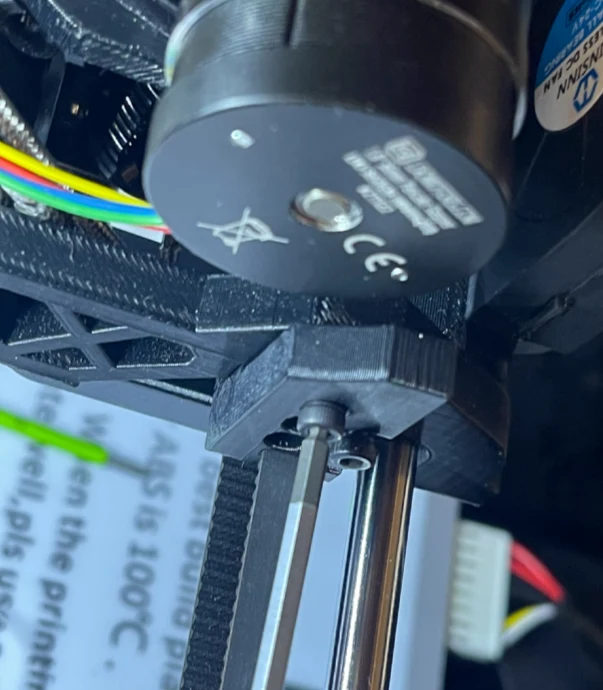

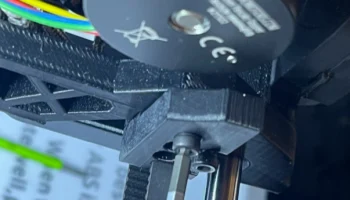

Держатель ленточного кабеля перевернут и усилен. В основном это касается принтеров с муфтой на двигателе Y, которая мешает ленточному кабелю при установке принтера. Для ��ех, кто хочет обновиться, но не хочет перепечатывать весь вагон, в ближайшее время будет загружен ремикс.
Вырез для облегчения установки подогреваемой вставки переднего крепления.
Мелкие эстетические исправления.
Печать файлов, размещенных на внешнем сервере.

Новые крепления также совместимы с Icarus 2.0.

О

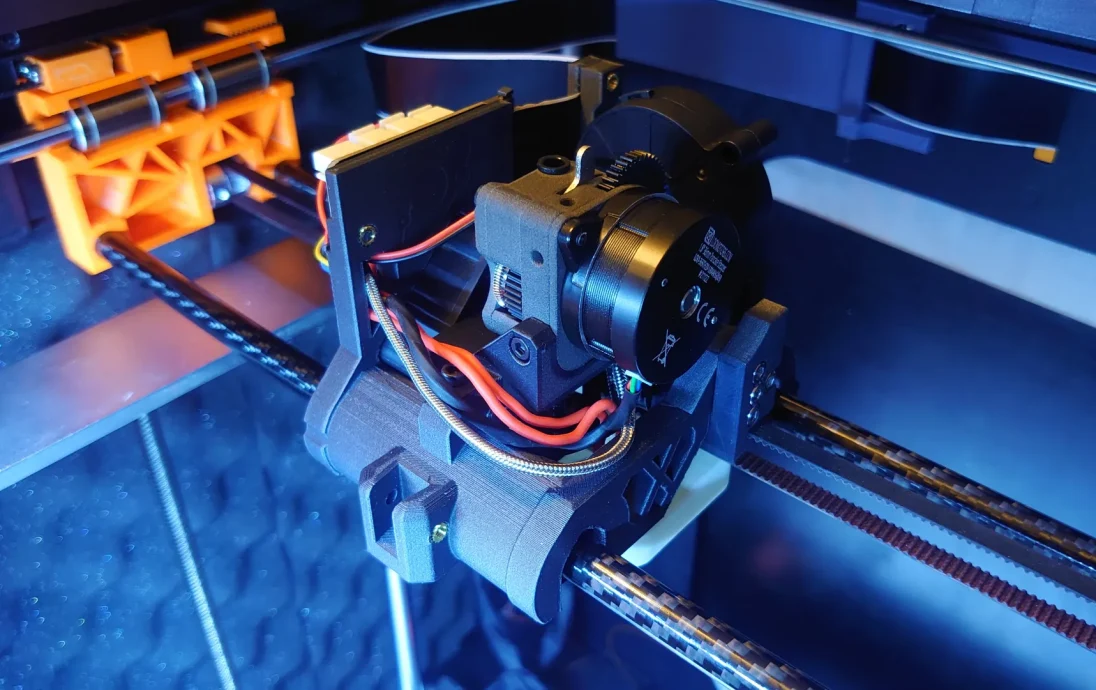

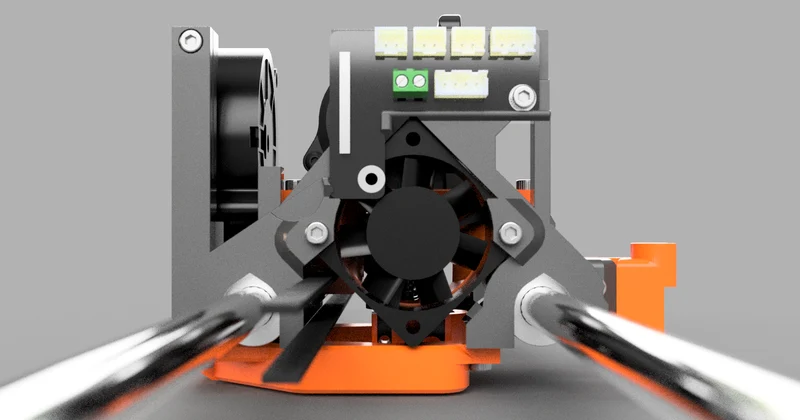

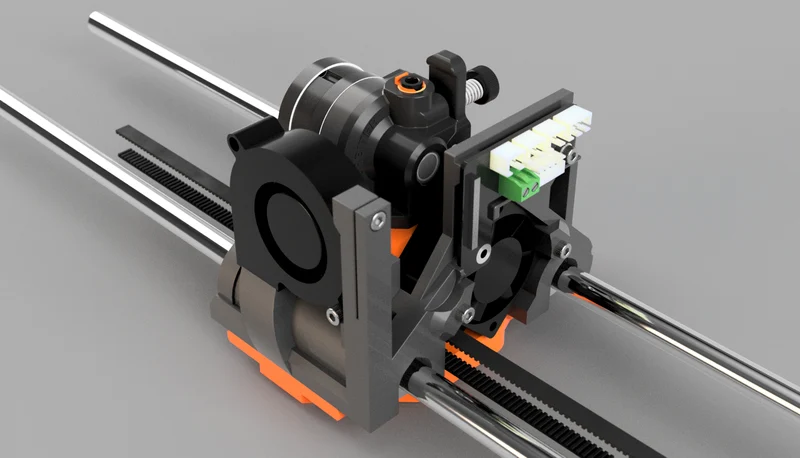

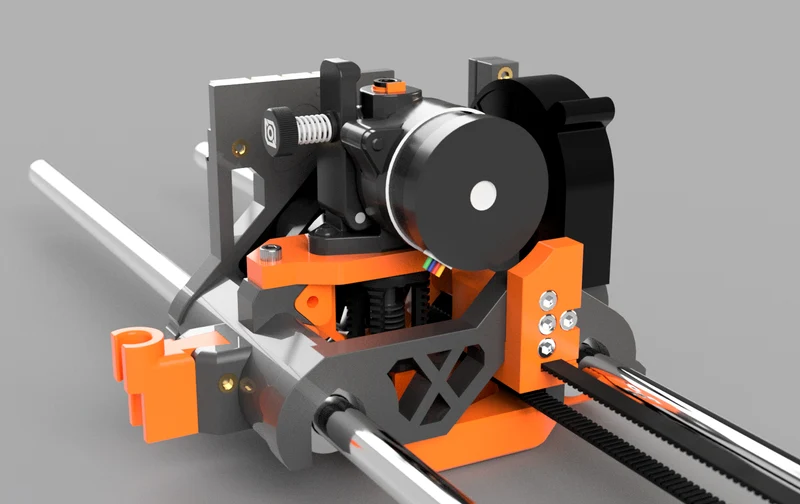

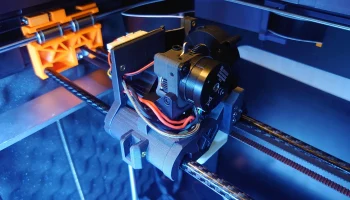

Icarus 2 — это прочная, легкая и цельная каретка с точными размерами для QIDI X-Max, X-Plus и I-Mate (и I-Mate S), которая была разработана с упором на прочность и простоту обслуживания, сохраняя при этом ее очень легкий вес.

Icarus 2 основан на моем популярном моде Icarus 1.x, но с рядом ключевых улучшений:

Универсальная каретка для всех поддерживаемых принтеров, независимо от экструдера и хотэнда. Вместо этого вы распечатываете крепление для выбранного вами экструдера и хотэнда, которое устанавливается всего с помощью четырех винтов. Это означает, что вы можете быстро переключиться на другой экструдер и хотенд, при этом используя ту же каретку, что улучшает обслуживание.
Вентилятор Hotend обновлен с 4010 до 4020 — улучшена эффективность охлаждения и снижен уровень шума (вентилятор 4010 по-прежнему поддерживается с дополнительными печатными расстояниями).

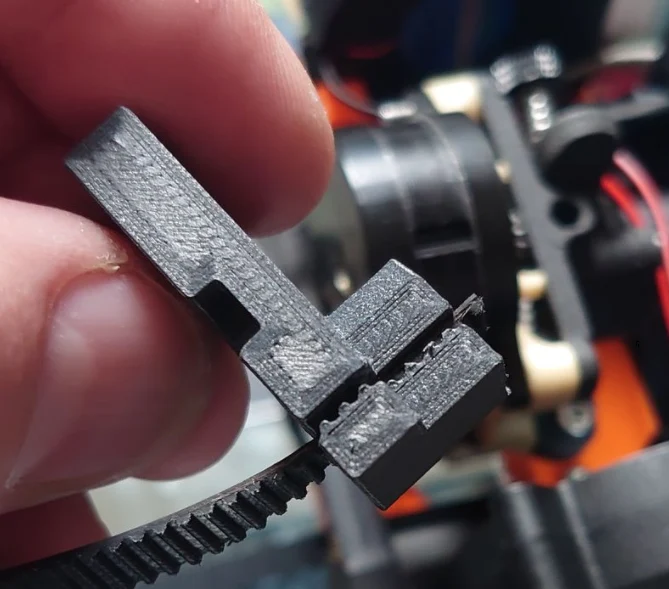

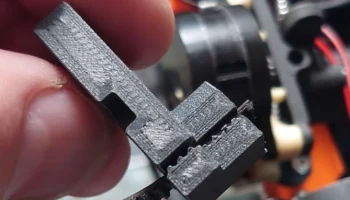

Зубья ремня теперь находятся на стержне ремня и натяжителе, а не на самой каретке.
Правильный натяжитель ремня как для открытых, так и для закрытых (штатных) ремней. Для стандартного ремня натяжитель не является обязательным, но рекомендуется. Если хотите, вы можете прикрепить только фиксатор ремня.
Поддержка новой более широкой печатной платы Qidi, поставляемой в комплекте с некоторыми принтерами.
Повышена стабильность работы вентилятора.

Вся каретка очень легкая и весит всего около 70 г в зависимости от используемого наполнителя и ти��а нити, а экструдер и хотэнд легко доступны без снятия каких-либо других частей. После установки каретки люфт между подшипниками и кареткой отсутствует.

Использование одного из поддерживаемых экструдеров делает печатающую головку Icarus очень производительной и легкой. Это позволяет повысить скорость печати, поскольку при печати перемещается меньшая масса, а также легко печатается гибкая нить.

Это означает, что печатающая головка Icarus примерно на 250 г легче стандартной.

Поддерживаемые экструдеры

Орбитальный аппарат 1.5
Орбитальный аппарат 2.0
Шерпа Мини R1
Шерпа Микро R1
LGX Лайт
БМГ

Поддерживаемые хотэнды

Дракон
Стрекоза (как БМО, так и БМС)
Комар (и клоны)
V6 (и другие хотэнды с пазом V6)
Рапидо HF K500

Вы можете использовать любой ком.
