Аккумуляторный отсек MB
Это модель аккумуляторных корпусов MB. Будет 2 варианта: большой (21700) и маленький (18650).
Разработанные для использования в сочетании с динамометрическим амортизатором и/или модифицированным задним бампером, бамперы Badger могут работать, но они не проверялись.
вариант крутящего момента был протестирован с 30s1p и 18s2p, я вполне уверен, что 19s2p подойдет, но еще не проверял сам. Маленькая коробочка подойдет на 20с2п 18650, с пак-рамкой, со временем предоставлю пак-файл рамки для п30б 20с2п.
Особенности:
поддержка двойной железы.

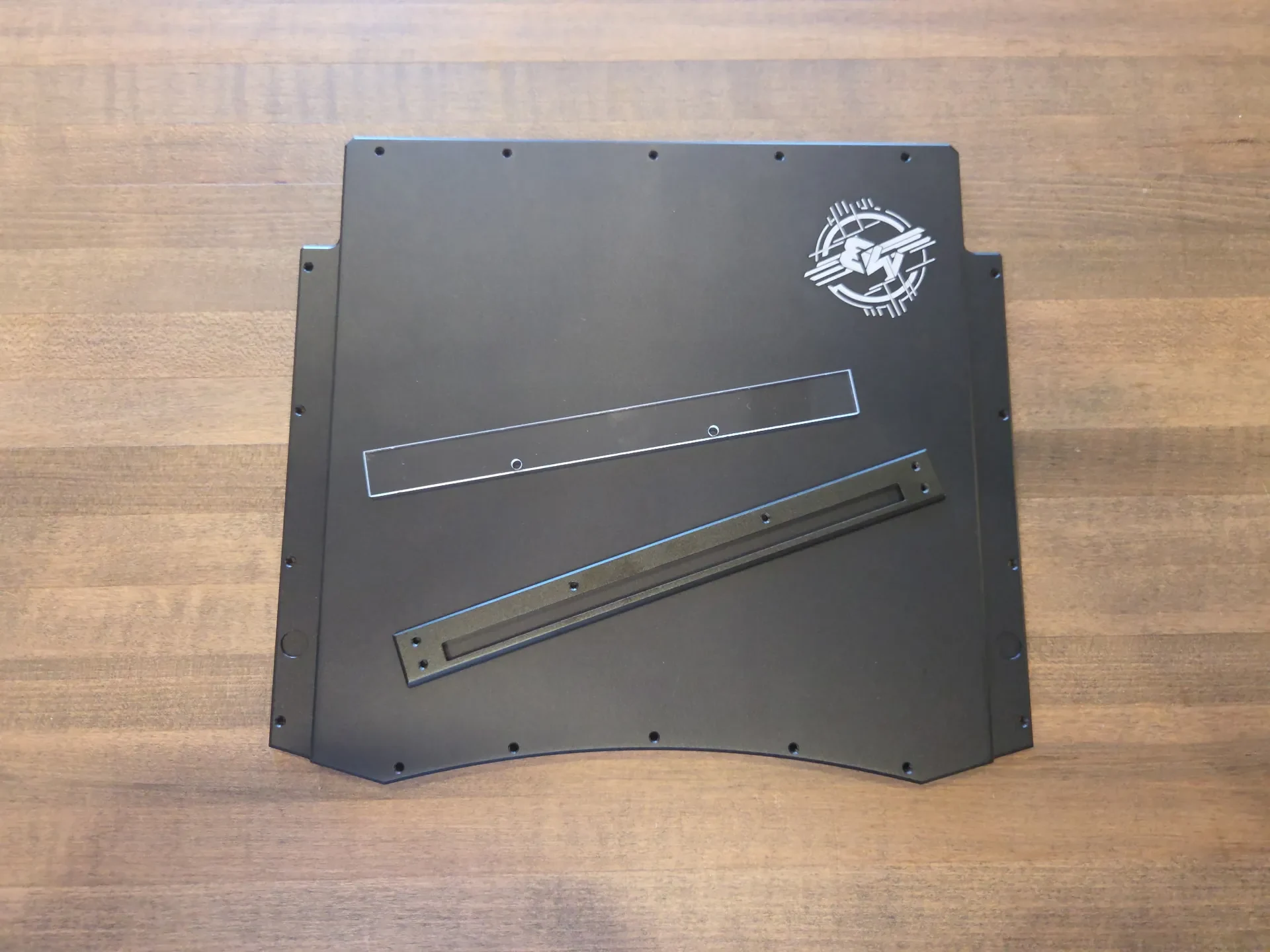

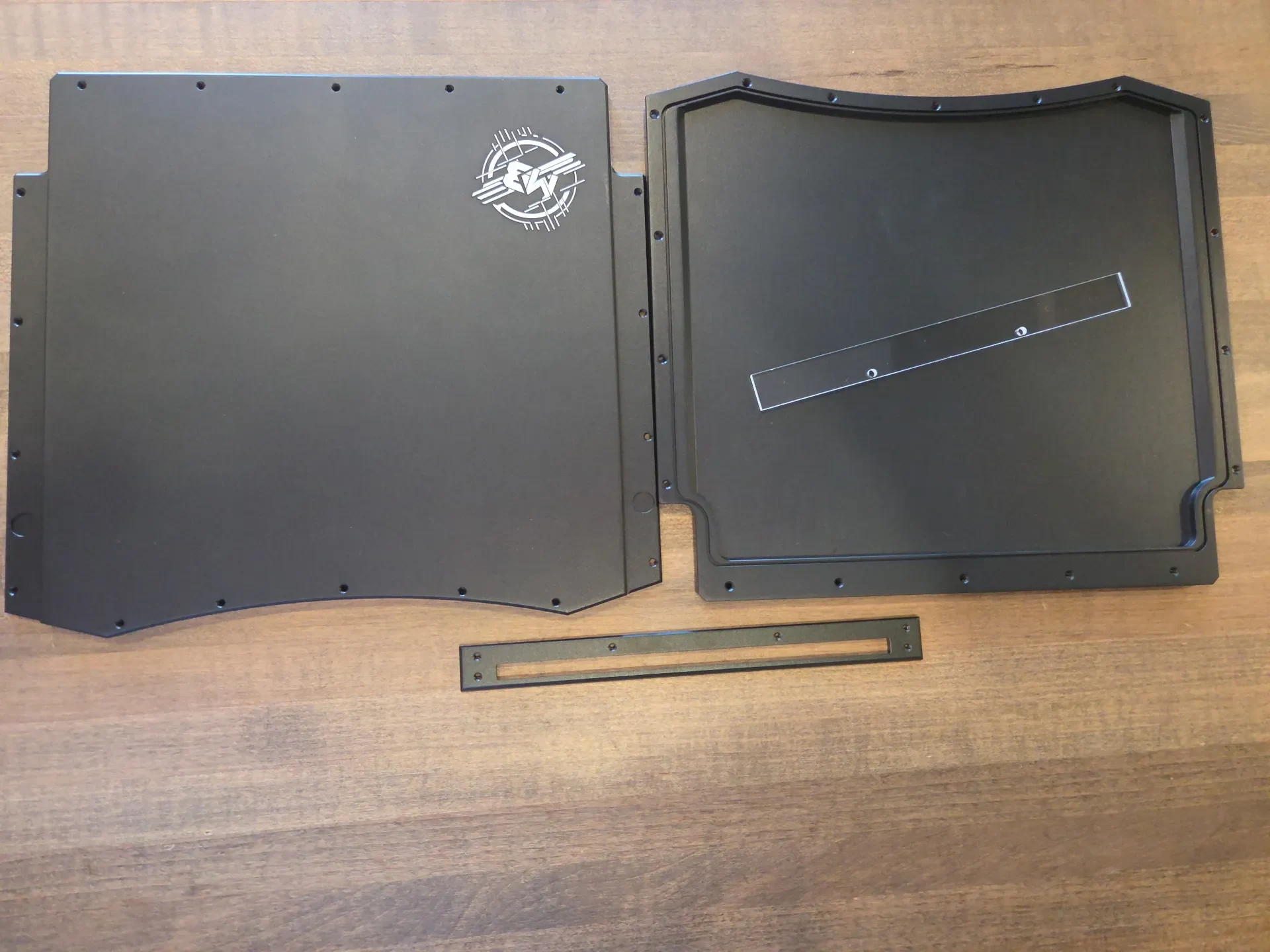

Крышка из 7075 с резьбой 3 мм и выточенной канавкой под прокладку.
Защитная пластина для светодиодов с резьбой 7075 и обработанной канавкой для прокладки.
Левая и правая пластины с резьбой 7075, больше нет термоотверждаемых вставок.
съемная монтажная пластина для светодиодов (ленточные или печатные светильники)
Batt Box в настоящее время не совместим с H4.
Требуется оборудование
X5 винты с полукруглой головкой m3x30 мм
X5 винты с полукруглой головкой m3x35 мм
Винты с полукруглой головкой X5 m3x8 мм
X4 винты с потайной головкой m2,5x10 мм
X2 винта с потайной головкой m2,5x8 мм
Вентиляционная накладка Gortex толщиной 20 мм.
обновления от 04.01.26 удалили версию с термофиксированной вставкой и заменили на версию с резьбовой пластиной, а также добавили небольшую коробку. Если вам по какой-то причине нужна версия с термофиксацией, дайте мне знать, и я добавлю «устаревший» раздел или пришлю его вам индивидуально. В этой версии есть некоторые изменения геометрии, которые сводят к минимуму необходимость модификации бампера, насколько это возможно. На данный момент я просто оставлю это как «К сожалению, могут потребоваться некоторые модификации бампера»
обновление от 22 июня 2026 г.: файлы stl и Step заменены на новейшие версии, никаких серьезных изменений, просто изменена некоторая внутренняя геометрия коробки, чтобы максимизировать пространство, увеличена прокладка немного меньше, чтобы она лучше подходила и печаталась, а также полностью обновлены гайка и заглушка m20. Напечатанная гайка теперь подходит к сальнику М20, а заглушка подходит к металлической гайке М20, если вы захотите комбинировать и сочетать их. Во всей коробке теперь используются все винты с полукруглой головкой снаружи.
Примечания:
Я пытался свести это к минимуму, но некоторые модификации бамперов все равно могут потребоваться как для маленькой, так и для большой коробки, а также для крутящего момента и стандартного взрыва соответственно.
Полный комплект, только станок с ЧПУ, а также пакеты аппаратного обеспечения для этого корпуса доступны здесь:
https://matixbuilt.com/product/mb-xr-battery-enclosure/
В разделе файлов я предоставлю как .step, stl, так и технические чертежи для самостоятельного создания, ремиксинга и использования всех этих частей, если вы захотите.
Если вы решите производить детали с ЧПУ самостоятельно, вам нужно будет предоставить прилагаемый технический чертеж вместе с пошаговым файлом, чтоб�� отметить, какие отверстия какого размера имеют резьбу, такие сервисы, как JLC и pcb way, обычно имеют раздел для загрузки файлов этих типов.
Коммерческое использование:
Хотя я полностью поддерживаю использование этой конструкции и все мои будущие предоставленные конструкции и все связанные с ними детали для личного использования и для строителей, поставляющих клиентам нестандартные vesc-доски.
Их ��оммерческое использование ограничено сценариями, перечисленными выше. Они не имеют лицензии на продажу как отдельные продукты, если иное не обсуждено и не согласовано со мной лично. Со мной можно связаться через FB, Discord или электронную почту, контакты можно найти на MatixBuilt.com.
Если вы сделаете ремикс всего дизайна или какого-либо из его компонентов, пожалуйста, дайте ссылку на этот оригинальный дизайн, чтобы будущие пользователи могли легко найти ваш ремикс.
