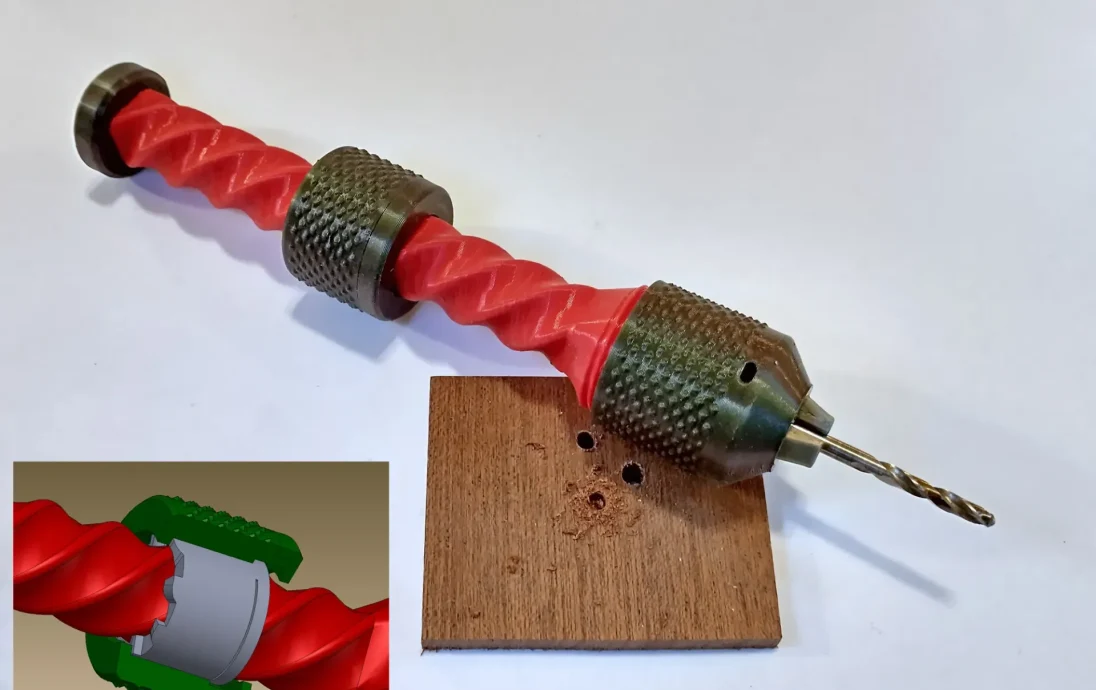

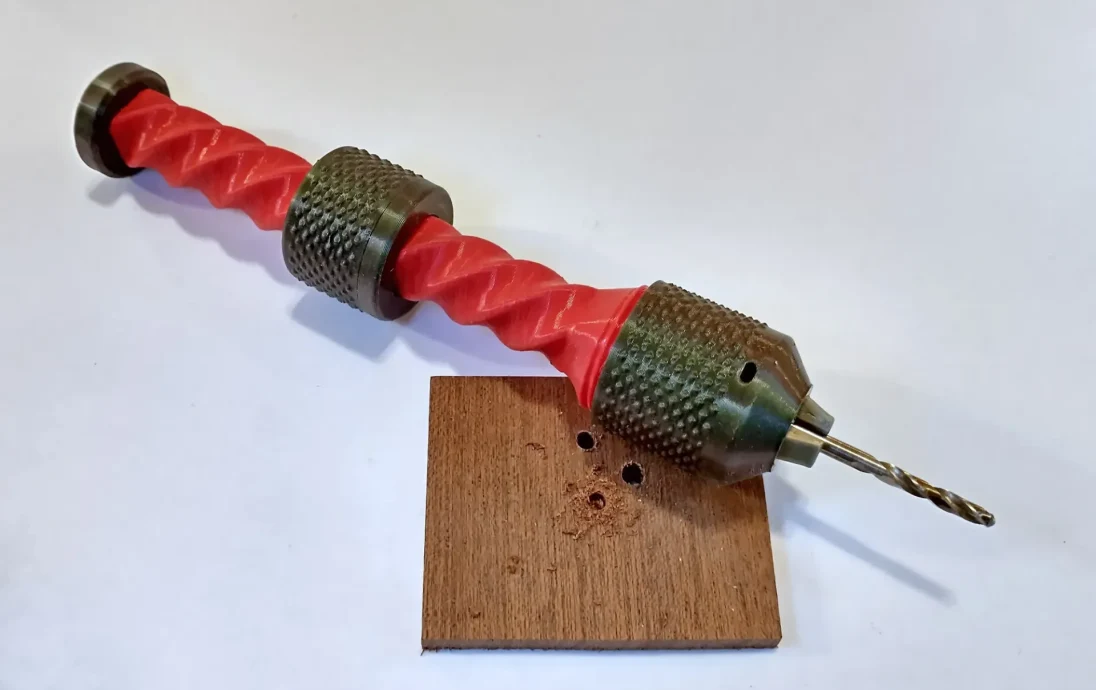

Толкающая дрель с односторонней муфтой (и приличным патроном

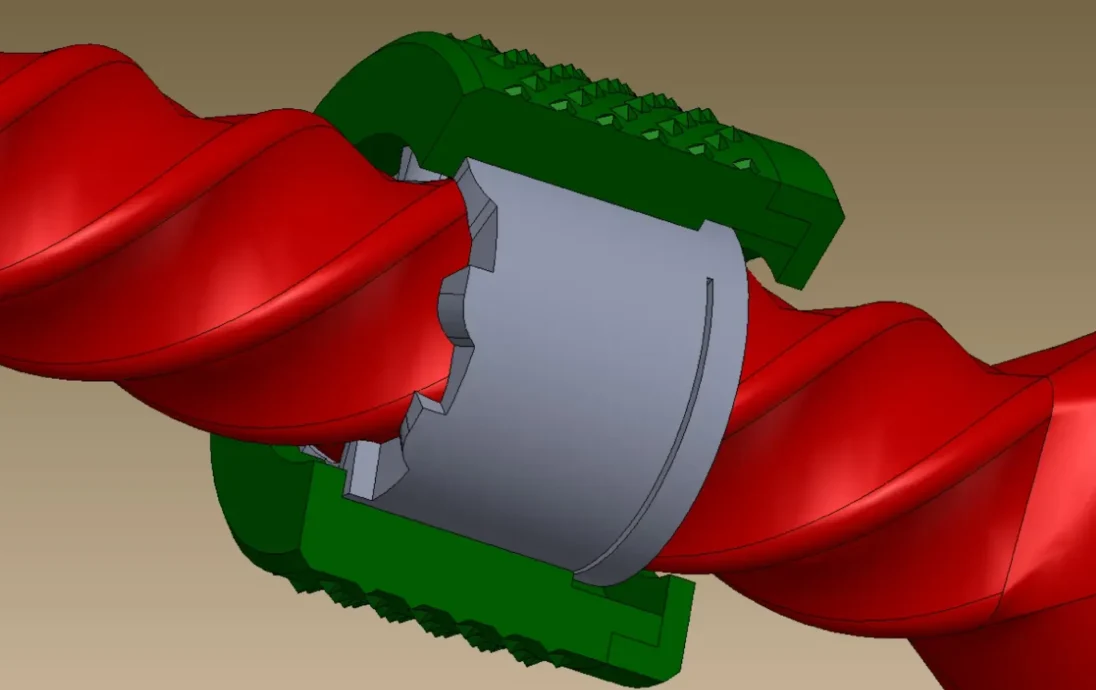

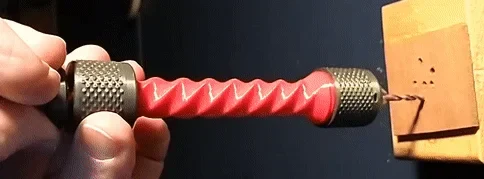

Большинство простых моделей сверл с толкателем (включая мою) имеют раздражающую особенность: сверло меняет направление вращения каждый раз, когда вы тянете скользящую гайку обратно вверх. Эта версия решает эту проблему, заключая скользящую гайку в одностороннюю муфту, которая приводит в движение дрель при движении вниз, но позволяет гайке свободно вращаться на обратном пути вверх. Вы можете увидеть это на анимации выше, где сверло вращается, когда вы нажимаете вниз, но остается неподвижным, пока вы тянете гайку обратно вверх.
Я также добавил значительно улучшенный регулируемый патрон (от 1/4 дюйма до 0,045 дюйма) с подвижными кулачками, а не с гибкими кулачками, как в моей предыдущей версии.
ОБНОВЛЕНИЕ: Если вы обнаружите, что вам нужен более захватывающий патрон, попробуйте эту версию.
Печать
Я настоятельно рекомендую печатать это из PLA, так как он более жесткий, прочный (предел текучести) и изнашивается лучше, чем большинство о��ычных нитей.
Вал — самая сложная деталь для печати, поскольку он печатается стоящим торцом. Используйте высоту слоя 0,2 мм и красивые широкие поля для устойчивости. Это также единственная деталь, которая нуждается в опорах, но прямо под небольшим выступом на самом верху детали. (Если вы установите порог поддержки на 10 %, это вполне сработает.)
Кольцо патрона напечатано носом вниз, поэтому для устойчивости следует также использовать поля. Клатч, колпачок, выступ и три губки печатаются без полей и подставок.
Скользящая гайка должна быть напечатана с высотой слоя 0,15 мм. Это сделано для того, чтобы линии слоев гайки никогда полностью не совпадали с линиями слоев 0,2 мм на валу, что позволяет ему скользить более плавно. Гайке также не нужны поля или опоры.
Сборка
Сначала соберите патрон согласно инструкциям для моего патрона EZ здесь.
Далее начните с скользящей гайки. Из файла модели вы можете видеть, что на одном конце у него есть зубья сцепления, а на другом конце — зазор и прорезь, образующие два маленьких гибких рычага. Рычаги имеют небольшие выступы на концах и обеспечивают небольшое трение, предотвращающее падение гайки под действием силы тяжести. После печати маленькие ручки все еще частично приклеены к телу выше, поэтому возьмите небольшие плоскогубцы и аккуратно высвободите руки. Будьте осторожны, чтобы не согнуть их по форме. Проверьте натяжение гайки на валу. Трение должно быть небольшим, но в остальном оно должно скользить довольно плавно.
Вставьте гайку в картер сцепления зубчатой стороной вперед. Затем просто нажмите на крышку. Колпачок должен плотно прилегать, но если он болтается, можно использовать небольшую каплю суперклея.
Навинтите узел гайка/муфта на вал колпачковым концом вперед. Наконец, вдавите выступ в конец вала, и вы готовы к сверлению.
