Мини-тестер внутреннего сопротивления [TS457]

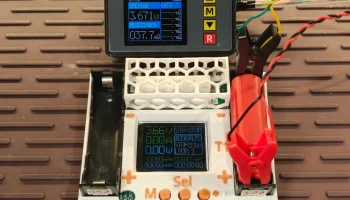

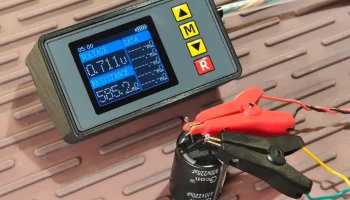

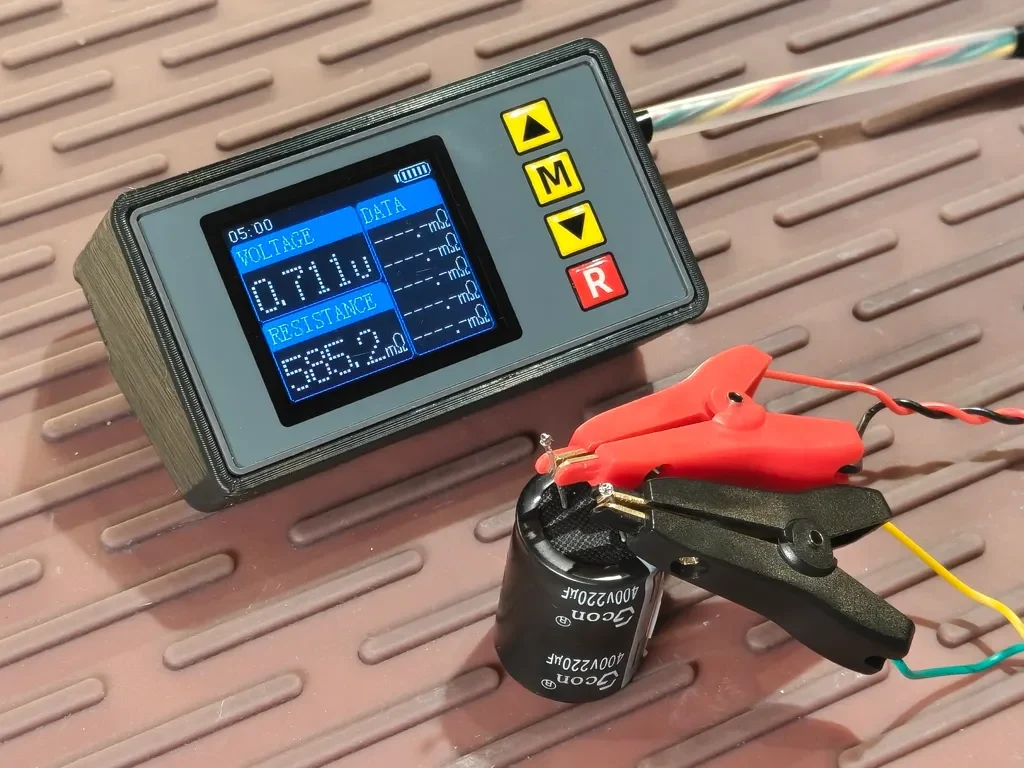

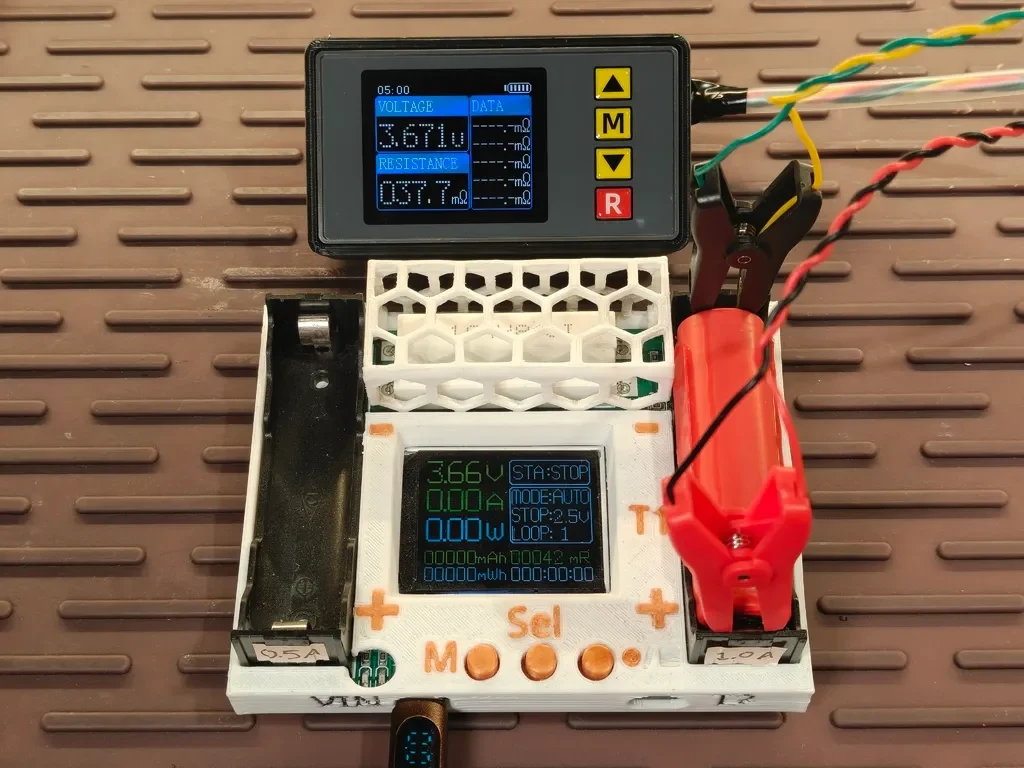

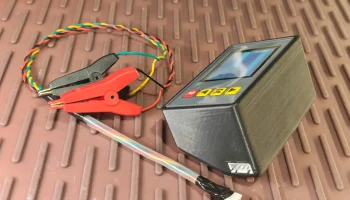

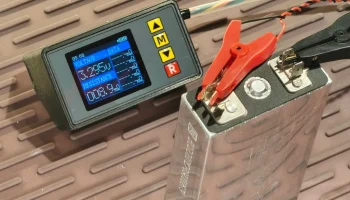

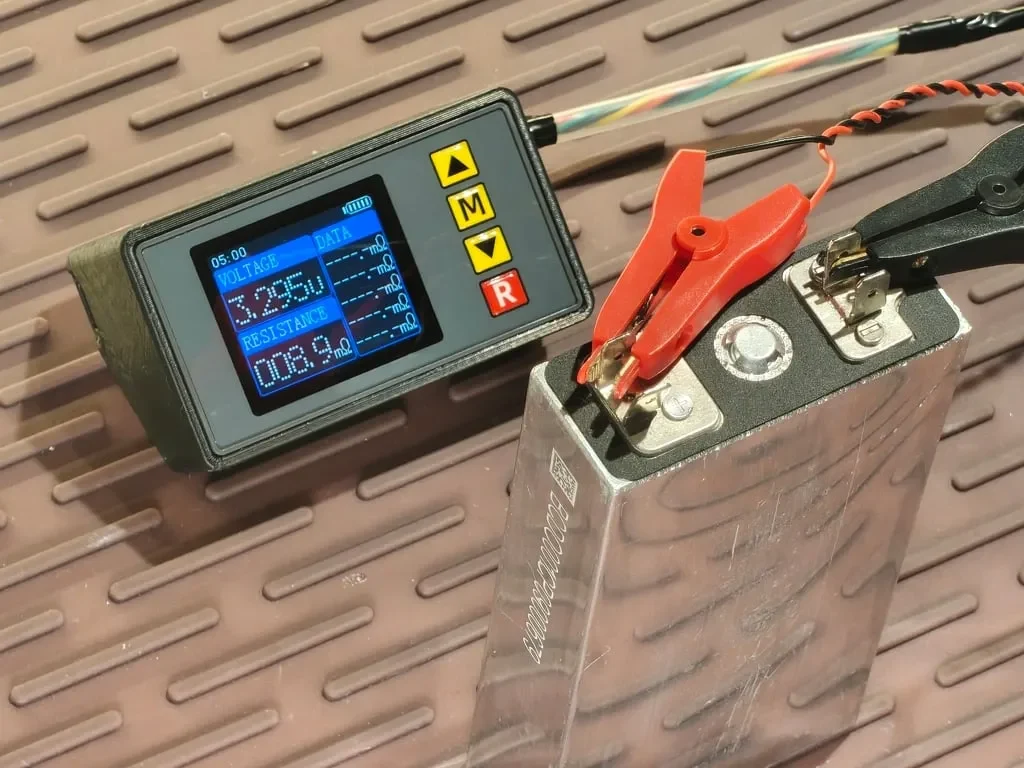

Ультракомпактный, ультрабюджетный тестер внутреннего сопротивления/миллиомметр (МОМ) на базе модулей TS457, доступных на AliExpress. В первую очередь он предназначен для определения внутреннего сопротивления аккумуляторов (до 45 В), но он также хорошо работает для измерения ESR конденсаторов и даже сопротивления контактов (до 0,1 мОм/0,0001 Ом). Он достаточно мал, чтобы его можно было положить в карман, однако, поскольку энергопотребление настолько ничтожно, одного 18650 хватает на несколько месяцев работы без подзарядки. В целом его можно построить менее чем за 20 долларов, что очень привлекательно для такого мощного портативного инструмента.

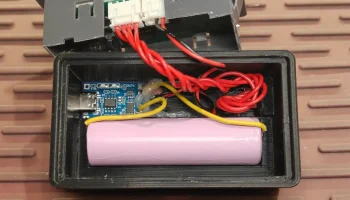

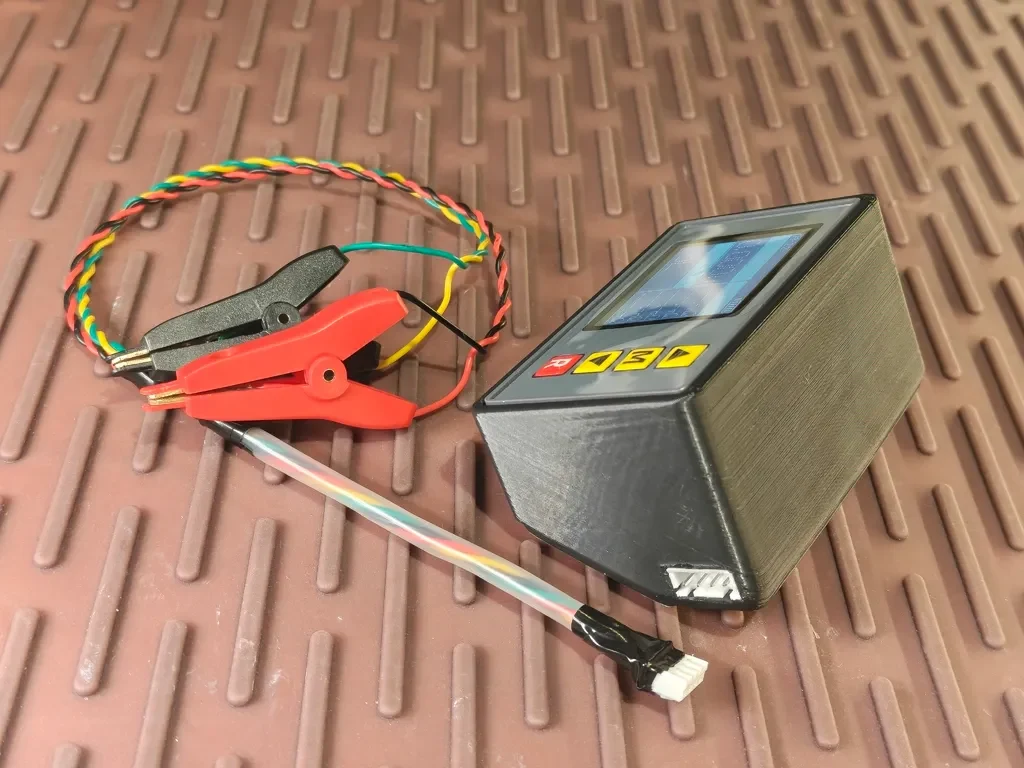

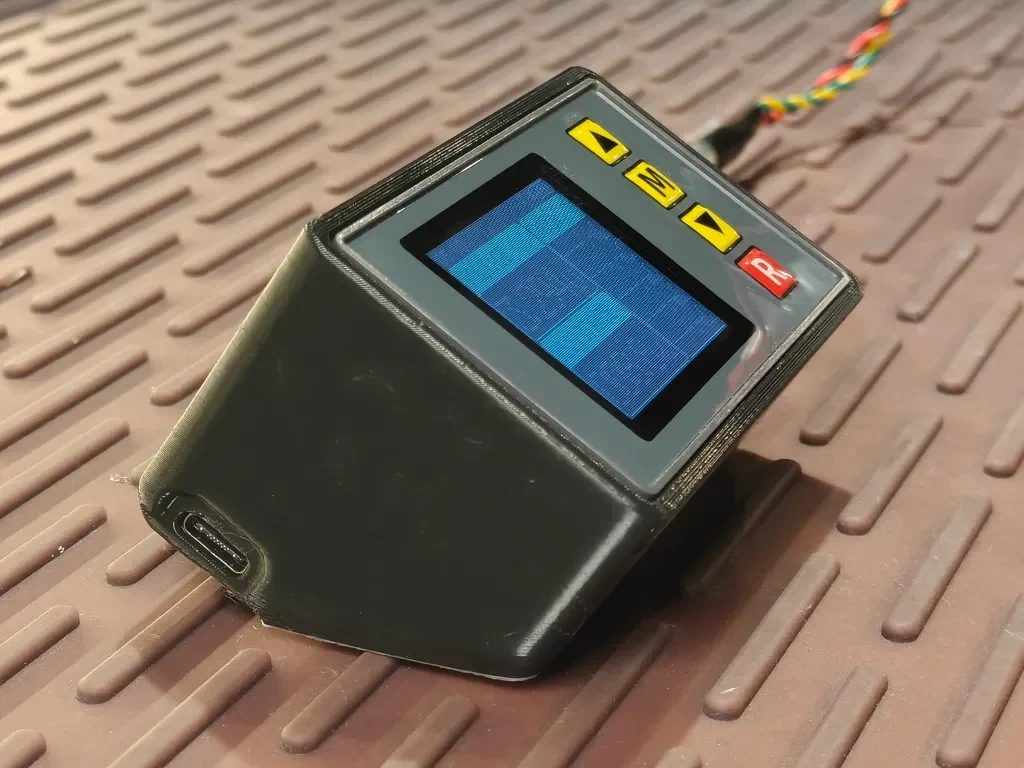

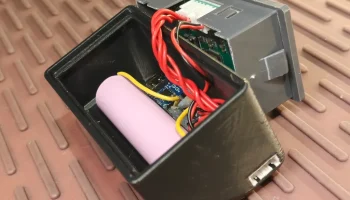

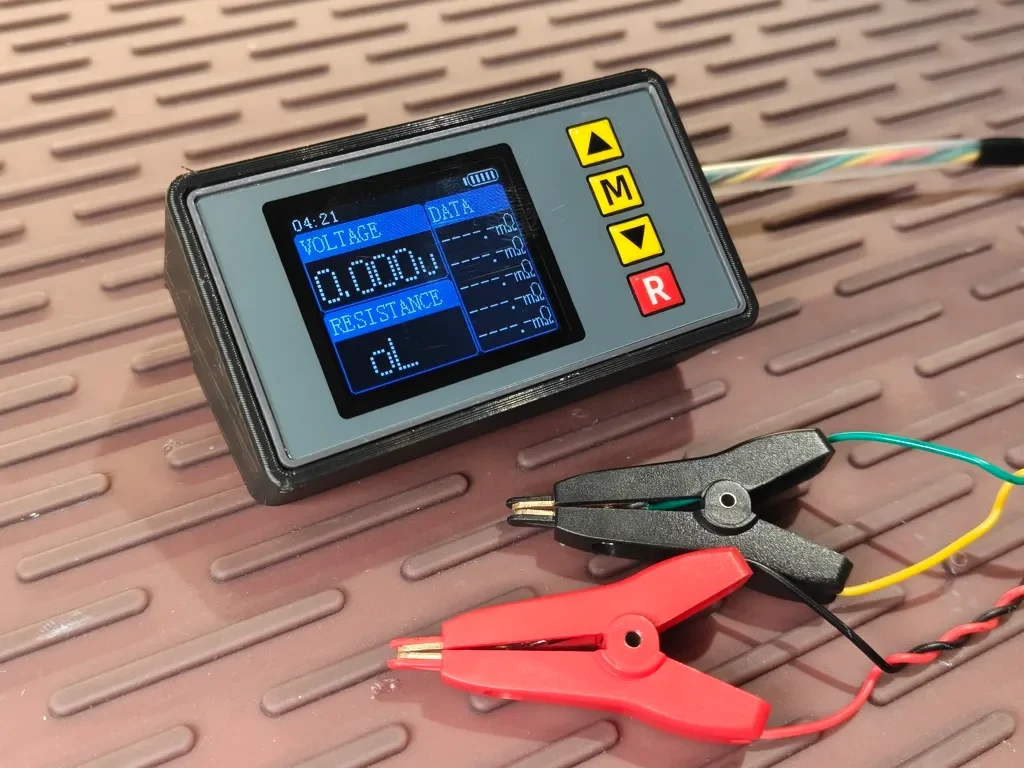

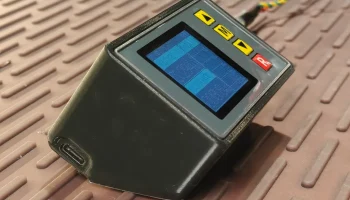

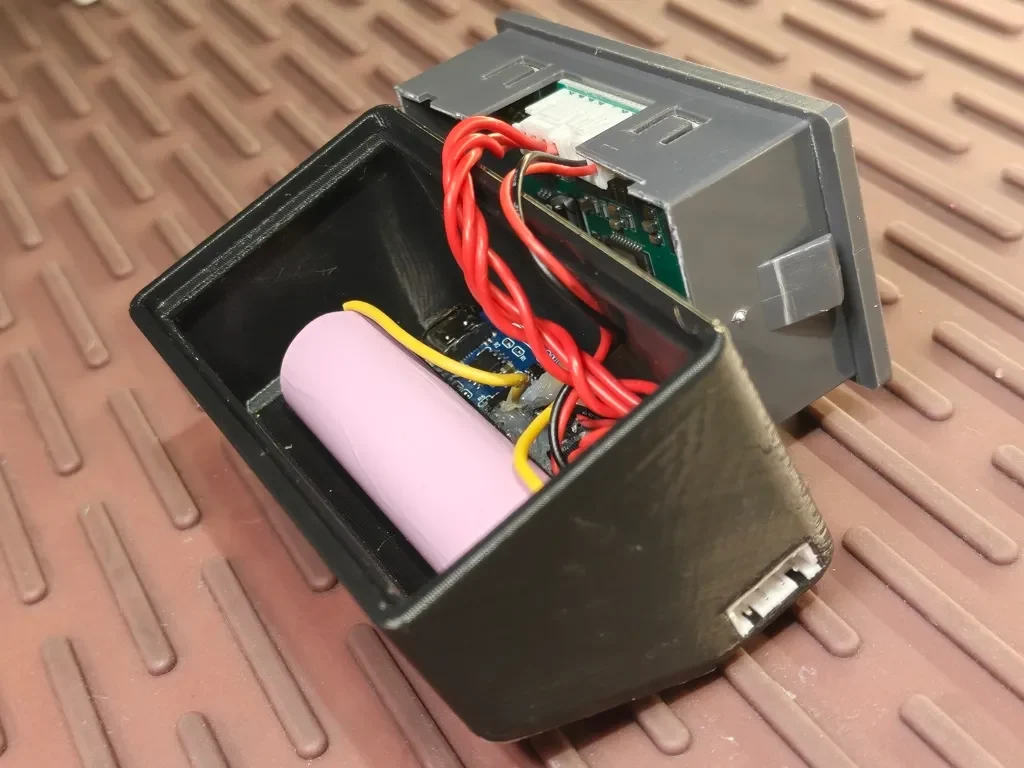

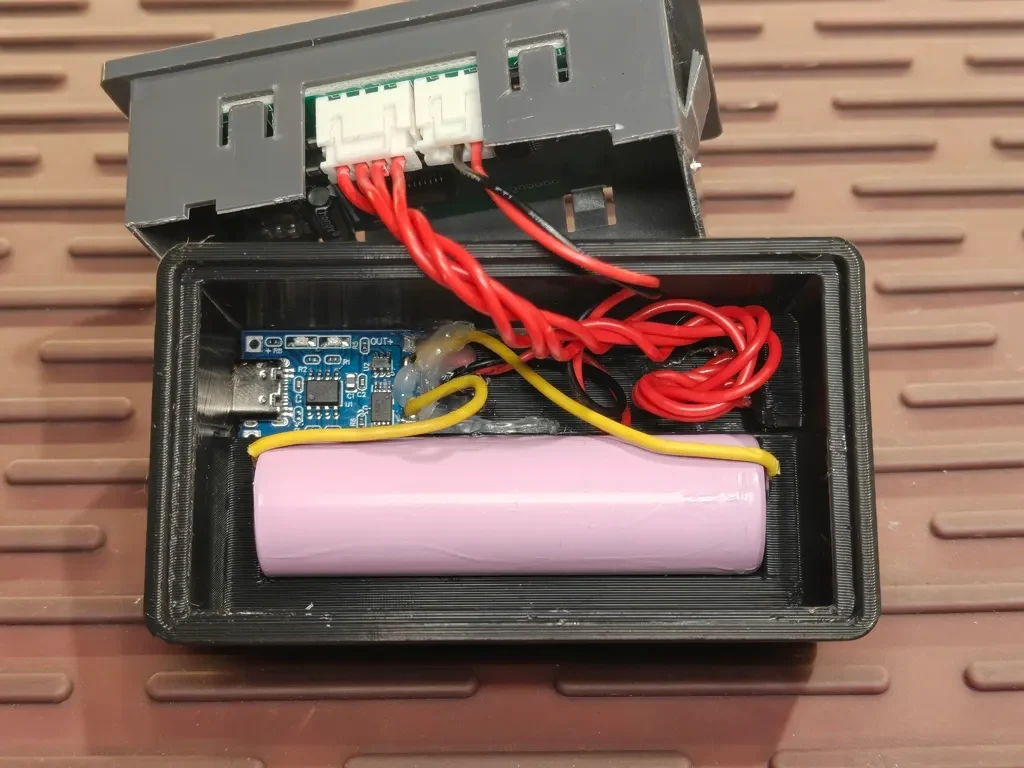

В корпусе предусмотрено место для одной батареи 18650 и стандартной платы зарядки/защиты TP4056, которая позволяет заряжать ее через USB Type-C. На другой стороне находится слот для 4-контактного разъема JST-XH. Он используется для подключения зажимов Кельвина, которые входят в большинство этих комплектов, и имеет тот же тип, что и на заднем блоке TS457. Если у вас нет запасного, вы всегда можете отпаять этот разъем и протянуть его к внешнему корпусу.

Надеюсь, вы найдете это полезным. Спасибо за поиск!

Ссылки:

Модуль TS457 с зажимами Кельвина — aliexpress.us/item/3256807448548915.html

Плата зарядки/защиты TP4056 — aliexpress.us/item/3256805154887650.html

Батарея 18650 (законный источник; выберите одну здесь) — 18650batterystore.com/collections/18650-batteries
