Кронштейны MiniRenogy Soshine

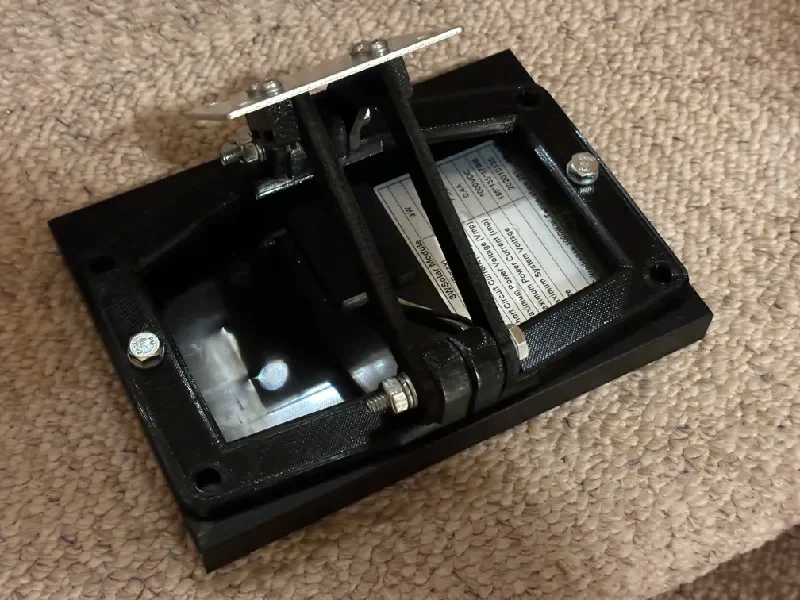

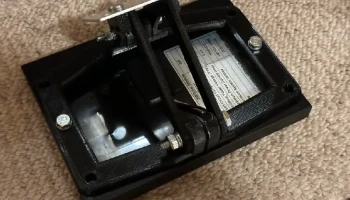

Это просто «Panel-Bracket-Right» и «Panel-Bracket-Left» из решения для крепления Soshine, размер и форма которых изменены для соответствия 9-вольтовой солнечной панели мощностью 3 Вт (названной MiniRenogy, поскольку она имеет очень похожий дизайн из стекла и алюминия), найденной на Aliexpress. Монтажные отверстия также были изменены (с двойных на одинарные), чтобы они совпадали с отверстиями на панели. Поскольку он симметричен, вам нужно будет распечатать по одному экземпляру каждого размера.

ОБНОВЛЕНИЕ v3:

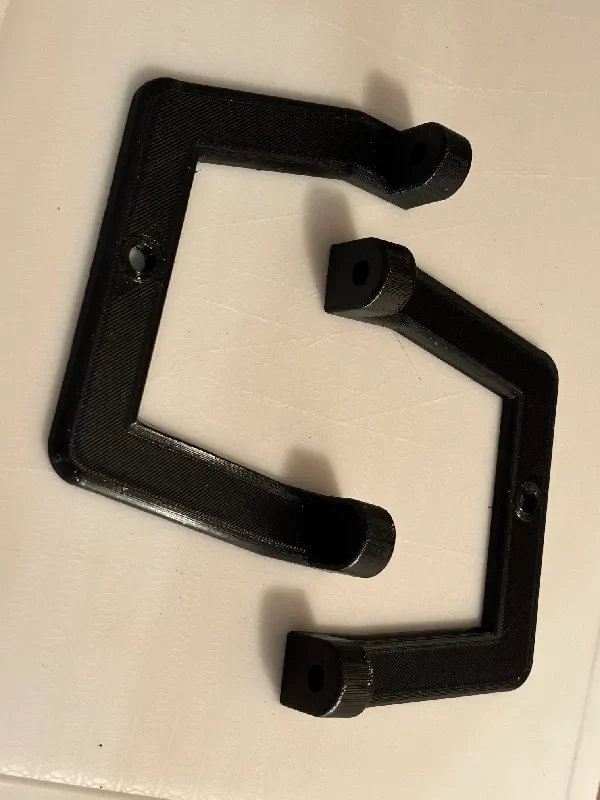

Вместо левого и правого кронштейна панели теперь используется одна симметричная модель как для левой, так и для правой стороны. Это придает большую прочность перекладинам, поскольку они создают большее усилие натяжения монтажного болта. Ножки с отверстиями для болтов также были срезаны на 1 мм, чтобы уменьшить изгиб рамы при затягивании центральных болтов.

Вам все равно придется распечатать другие оригинальные детали (правый монтажный кронштейн и левый монтажный кронштейн) со страницы «Вольтаические корпуса».

Распечатайте с теми же рекомендациями, что и на странице сведений на оригинале.

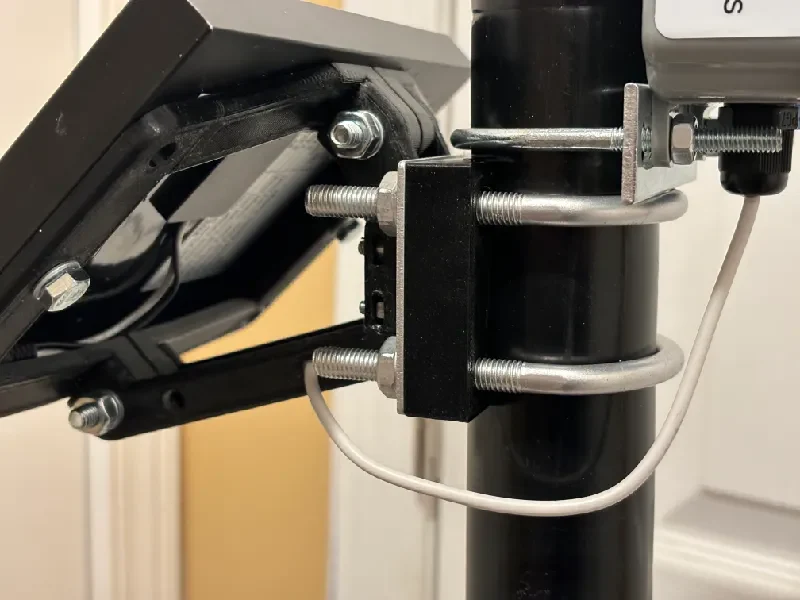

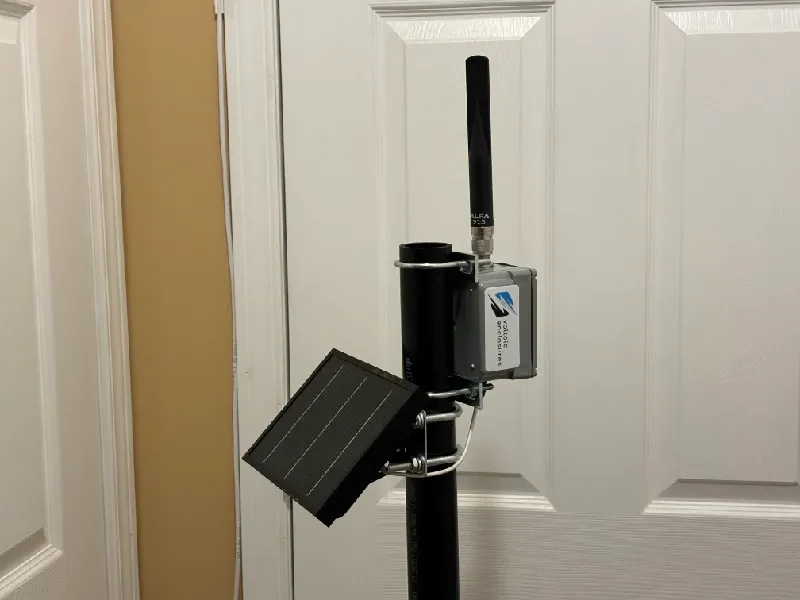

Чтобы повысить устойчивость монтажного кронштейна для опоры/трубы, я также предусмотрел здесь седло на U-образном болте.

Более подробный ремикс на эту песню, вдохновивший меня на создание собственного, можно найти здесь.
