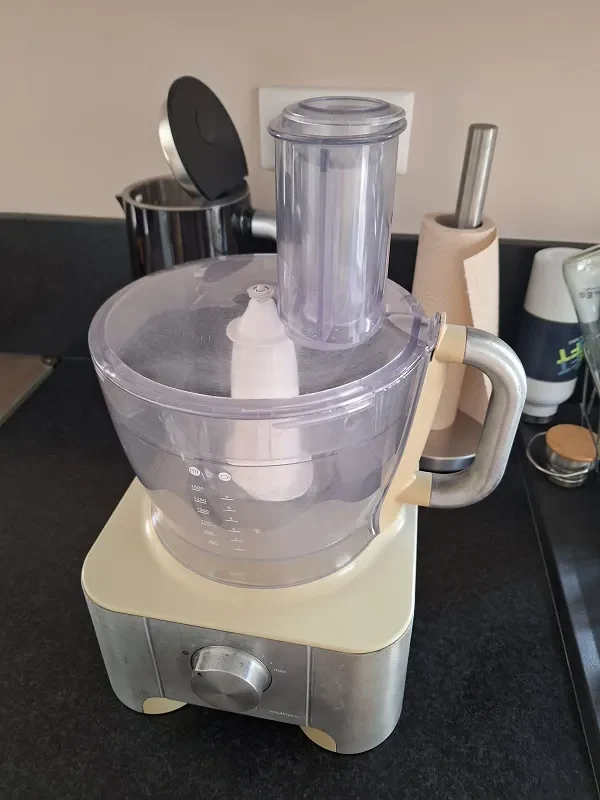

Замена съемного приводного вала кухонного помощника Kenwood

Съемный приводной вал моего кухонного приспособления Kenwood multipro FP920 был утерян, и его деталь больше не продается и не производится. Номер детали: KW686921, номер 2 на чертеже.

Мне не удалось найти эту деталь ни в одной библиотеке 3D-моделей, поэтому я перепроектировал ее в Fusion 360 и напечатал в 3D.

Дизайн

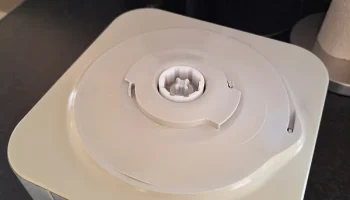

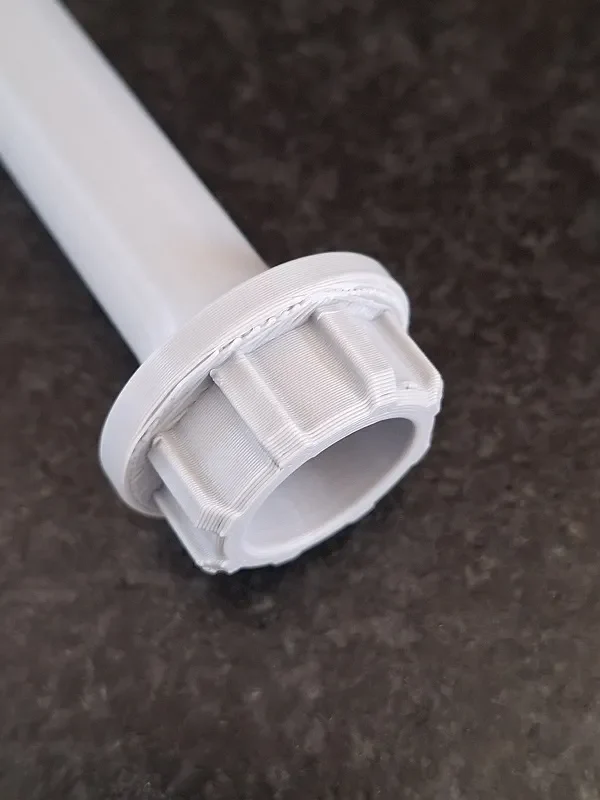

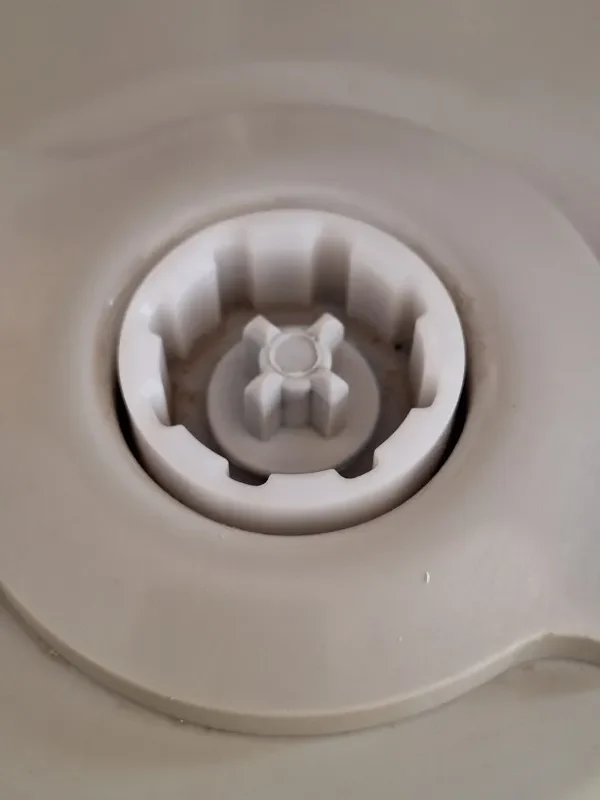

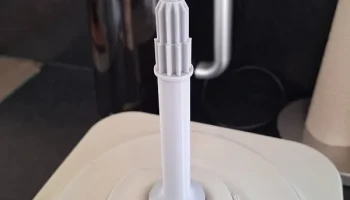

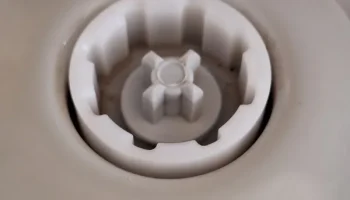

Я начал с маленького приводного вала

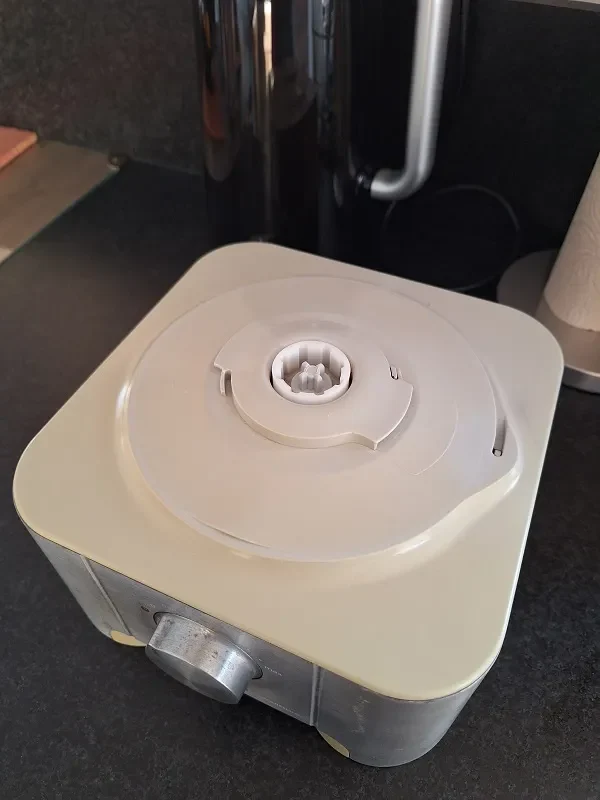

Я сделал несколько замеров кухонного приспособления и распечатал 2 прототипа, прежде чем нашел правильный размер и форму.

Печать

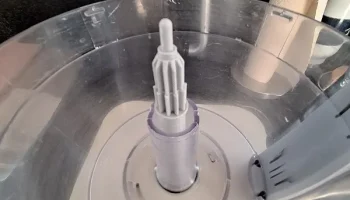

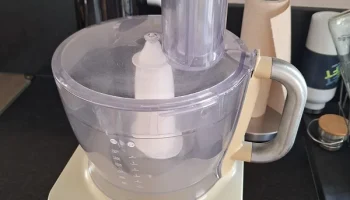

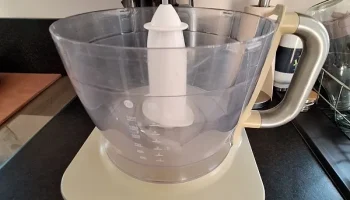

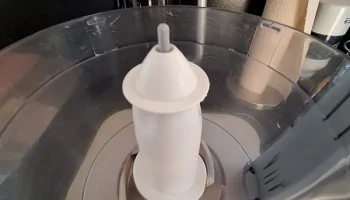

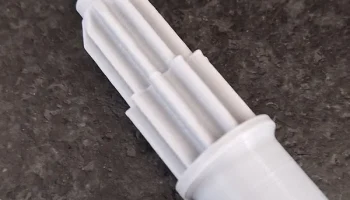

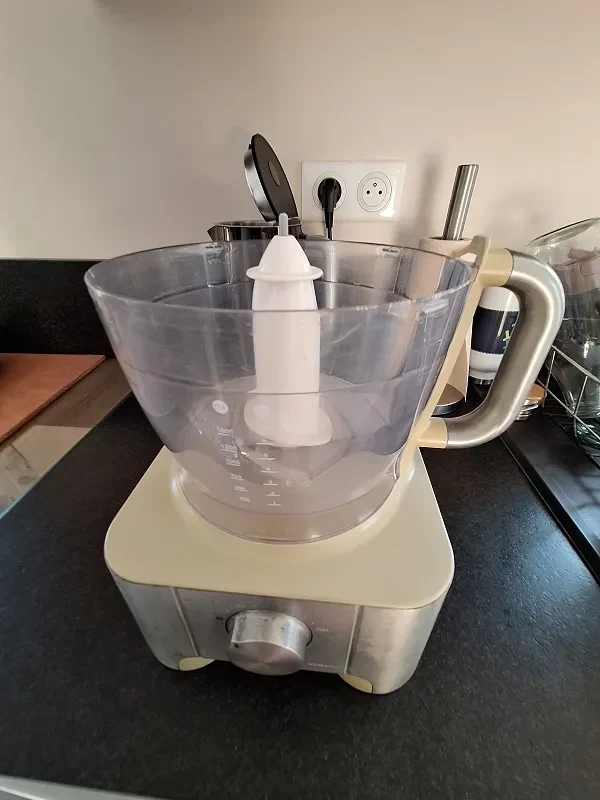

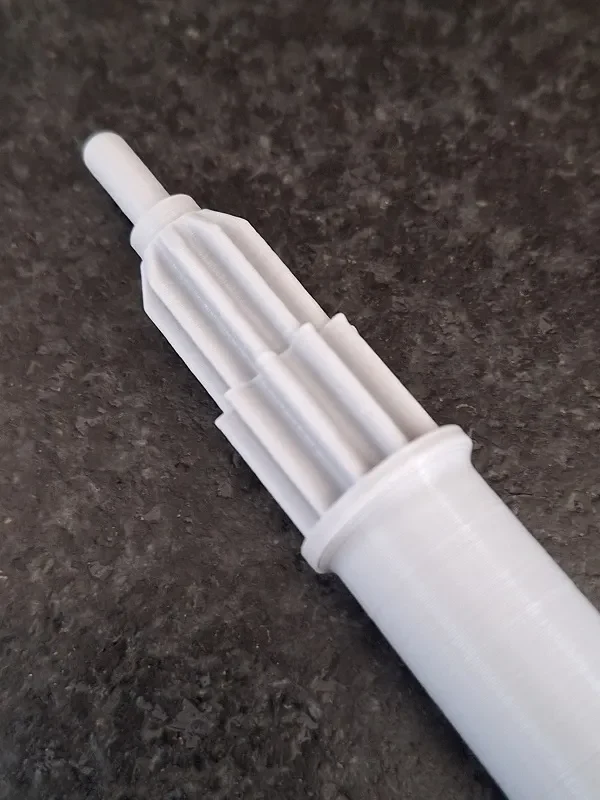

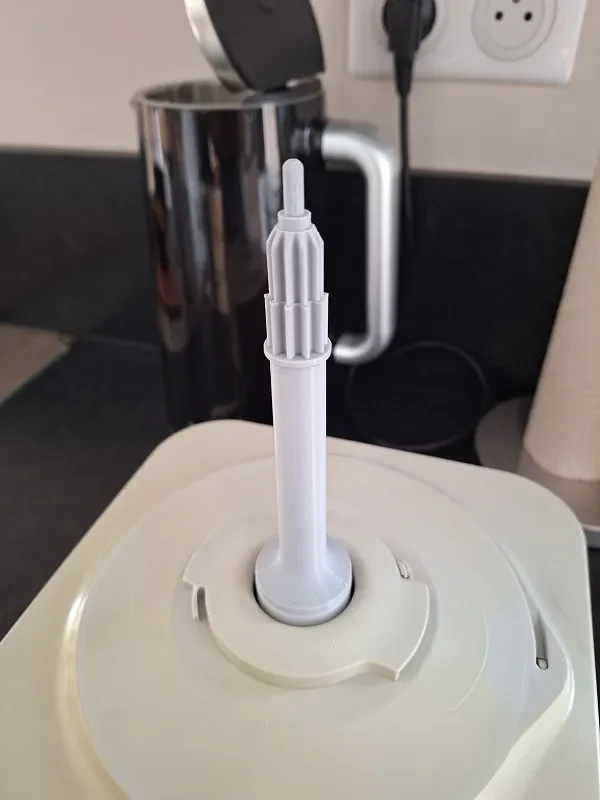

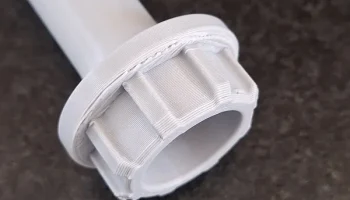

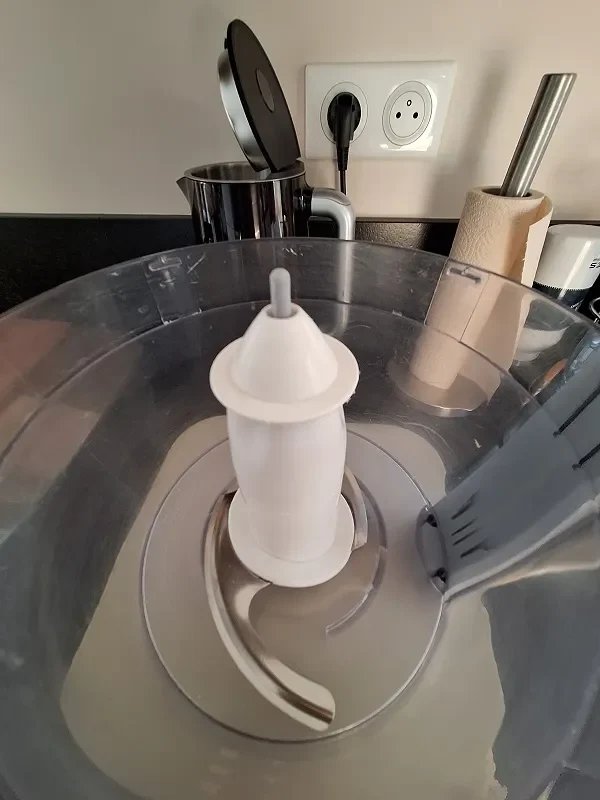

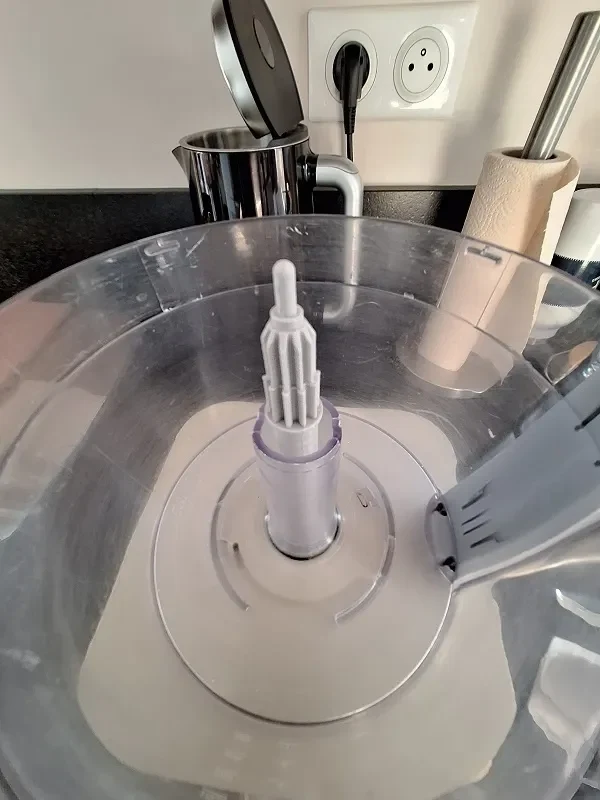

Два прототипа были напечатаны PLA с использованием стандартных параметров PrusaSlicer. После проверки модели я напечатал окончательную версию из нейлона, поскольку это более прочный материал. Я использовал Fillamentum Nylon FX256. Я уже использовал его раньше, и профиль доступен в PrusaSlicer.

Я использовал высоту слоя 0,20 мм, 4 периметра и заполнение 25%. Вам понадобится опора для нижней части приводного вала.

Что дальше:

Оригинальная деталь поставляется с металлическим наконечником (верхняя часть вала, входящая в крышку).

Я думаю, это делается для того, чтобы не повредить вал при использовании кухонного приспособления. Возможно, я добавлю/приклею металлический цилиндр (диаметром 5 мм) внутри верхней части вала, если обнаружу какой-либо износ вала.

Оставайтесь с нами

Помимо файлов .stl и .3mf я загрузил файлы Fusion 360 .f3d и .step, чтобы вы могли изменить дизайн и адаптировать его к своим потребностям.

Как обычно, отзывы и комментарии (и обязательно «лайки») всегда будут приветствоваться. Не стесня��тесь публиковать красивые фотографии своих работ.

Наслаждайтесь

Если вам понравилась эта модель, обратите внимание и на другие мои дизайны в Printables.
