Фильтр с активированным углем для кухонной вытяжки.

Технические характеристики

Фильтр устанавливается на выхлопную трубу диаметром 150 мм и вмещает ~350 г (~0,7 л) гранул активированного угля (диаметром 4 мм). Он напечатан из PETG.

При использовании модели «Внешняя сетка (малая кровать)» необходима доступная площадь печатного стола размером не менее 220x200 мм. Для стандартной модели «Внешняя сетка» необходима площадь станины 250х200 мм.

Проект Onshape CAD: https://cad.onshape.com/documents/612c5982591ffb8612258f40/w/41888351bdc14d1af8645851/e/d516c0d2ddaf5545494accb8

Фон

Заменяя фильтры в кухонной вытяжке, я понял, что в ней используются фирменные картриджи, которые содержат лишь небольшое количество угольных гранул, и их замена смехотворно дорога. Я решил избавиться от них и напечатать клетку, которую можно наполнять гранулами. Я нашел здесь на рас��ечатках предыдущую модель каркаса фильтра, но мне не понравилась идея распечатать тонкую стоячую сетку, поскольку она, скорее всего, окажется довольно хрупкой. Модель также будет подвергаться высокому риску серьезного натягивания нити или отказа печати, особенно при использовании для печати более сложных нитей, чем PLA. Хотя PLA, вероятно, подойдет для этого применения, я думаю, что PETG предпочтительнее, поскольку он обладает лучшей устойчивостью к теплу, влаге и жиру.

Мой дизайн вдохновлен предыдущим примером, но сетка печатается отдельно и лежит ровно на печатной платформе. Детали сетки имеют встроенные ребра для обеспечения устойчивости и при установке в жесткие детали сгибаются до окончательной трубчатой ​​формы. Детали соединяются защелками, без клея и каких-либо дополнительных материалов. Печать клетки из нескольких частей требует некоторых работ по печати и сборке, но я считаю, что это разумный компромисс — получить прочную клетку, которую можно легко распечатать из PETG.

Инструкции по печати

Все детали напечатаны из PETG. Никаких опор не требуется. Я использовал Qidi Q2 с гладкой рабочей пластиной и соплом 0,4 мм, но текстурированная пластина, вероятно, тоже подойдет. Распечатайте следующие количества деталей:

1x низ

1x топ

1x крышка

2x внутренняя сетка

2x внешняя сетка

12x клип

Если ваша кровать слишком мала для стандартной «Внешней сетки». Вместо этого выведите 3 x «Внешняя сетка (маленькая кровать)» и всего 18 клипов.

Низ, Верх, Крышку �� Зажимы можно печатать со стандартными настройками и интуитивно понятной ориентацией. Для эффективной печати сеток требуются некоторые хитрости слайсера. Мы будем использовать функцию разреженного заполнения для создания сетки. Ниже я добавил инструкции для слайсера Orca. Я считаю, что процедура идентична в слайсере Prusa, студии Bamboo и т. д.

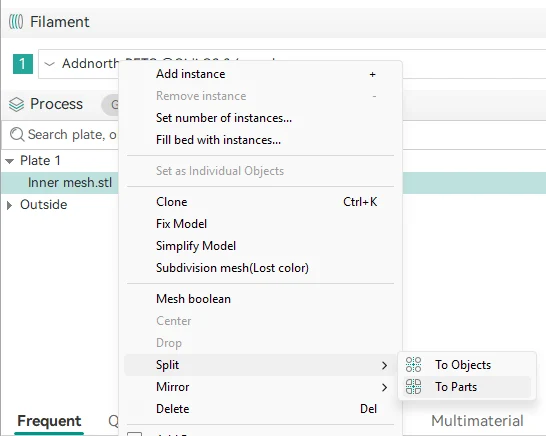

Добавьте модель сетки, щелкните ее правой кнопкой мыши и выберите «Разделить» -> «На части».

Выберите части сетки и установите для них «Только одна стена на верхних поверхностях» = false, «Верхние/нижние слои оболочки» = 0, «Петли стен» = 5. Это обнажит редкое заполнение и оставит сплошной край вокруг сетки.

Выделите части ребер и установите для них петли стены = 10.

Затем мы настроим разреженное заполнение в глобальных настройках процесса. Плотность заполнения, необходимая для создания достаточно плотной сетки, будет зависеть от ширины линии разреженного заполнения (у меня она составляла 0,45 мм). Я предлагаю вам добавить примитив цилиндра диаметром 4 мм (такого же размера, как угольная гранула) к рабочей пластине, чтобы убедиться, что нарезанная сетка достаточно плотная. Я использовал заполнение сеткой, плотность = 22 %, многострочную заливку = 1. Все сработало. Однако линии сетки в слое будут пересекаться друг с другом, что создает слабые места в сетке. Слабые места будут более серьезными при более высоких скоростях печати. Я предлагаю вместо этого использовать шаблон заполнения «Соты», Плотность 22%, Многострочное заполнение = 1. Сотовый узор состоит из непрерывных линий, которые не пересекаются, но печать занимает больше времени. Ваша модель нарезанной с��тки должна выглядеть примерно так.

Инструкции по сборке

Вставьте половинки внутренней сетки в нижнее кольцо.

Наденьте 4 зажима на разделенные ребра по обе стороны сетки, чтобы закрепить их. Расположите зажимы равномерно по ребру.

Вставьте половинки внешней сетки в нижнее кольцо. Затем защелкните разделенные ребра в зажимы, на��ав.

Наденьте зажимы на верхние концы ребер без зажимов. Они стабилизируют ребра.
