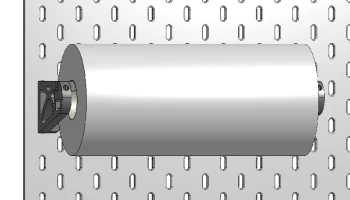

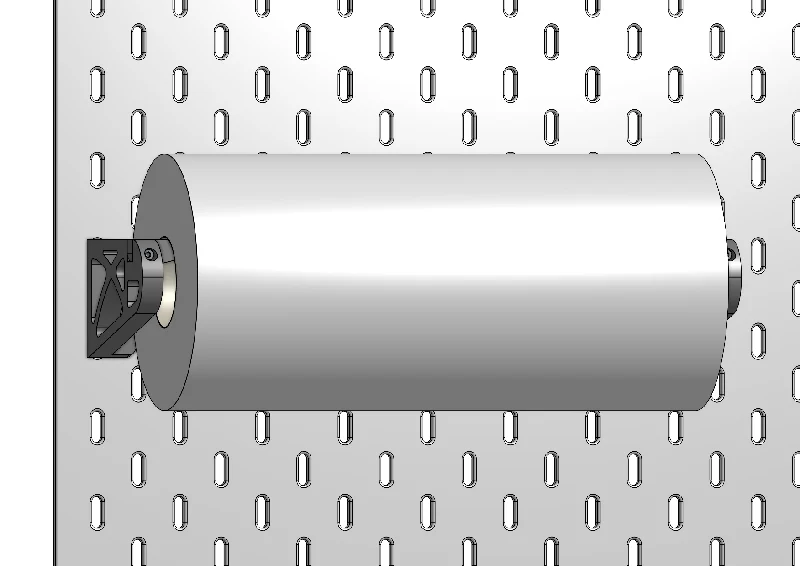

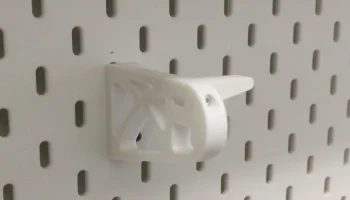

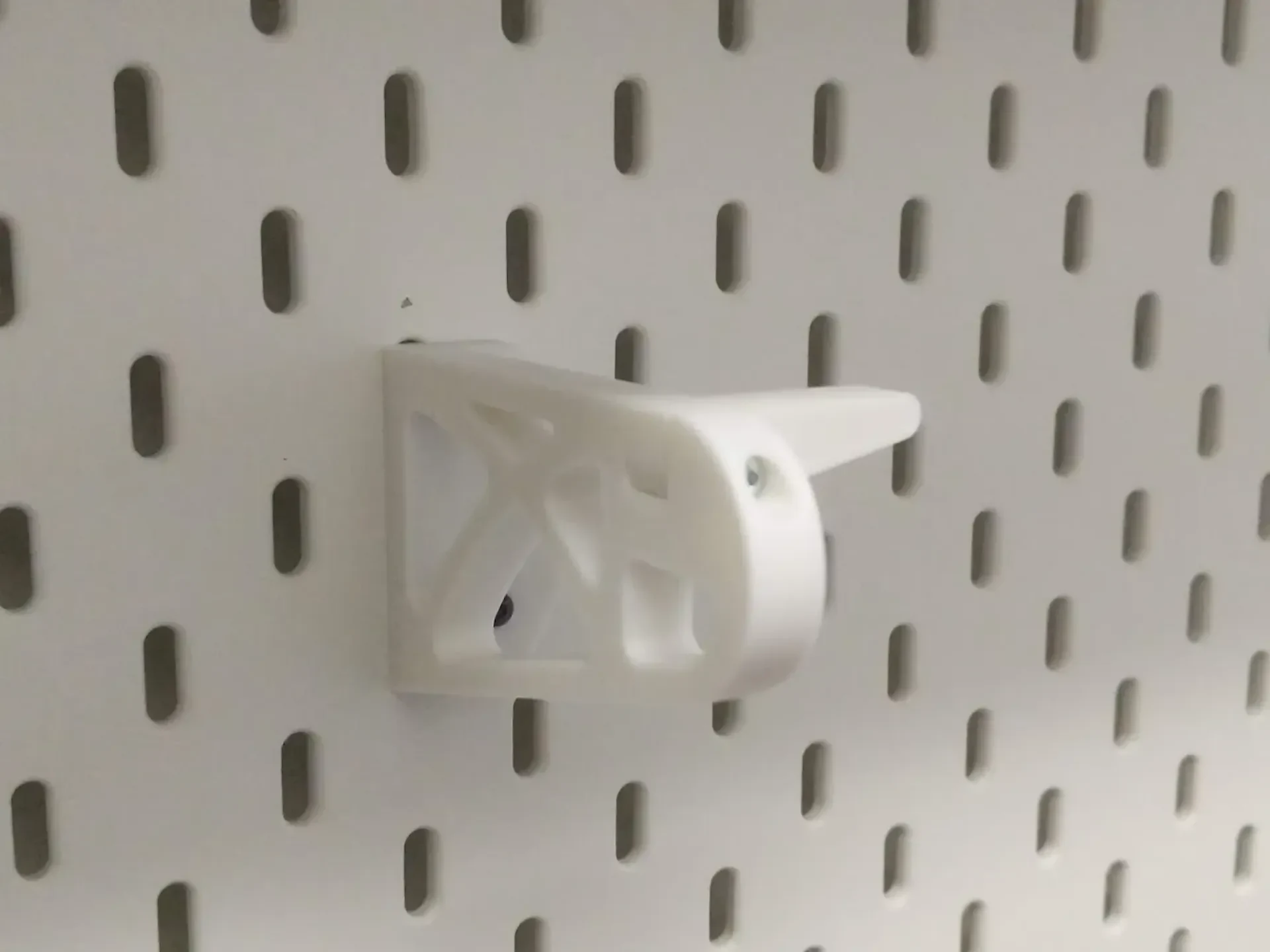

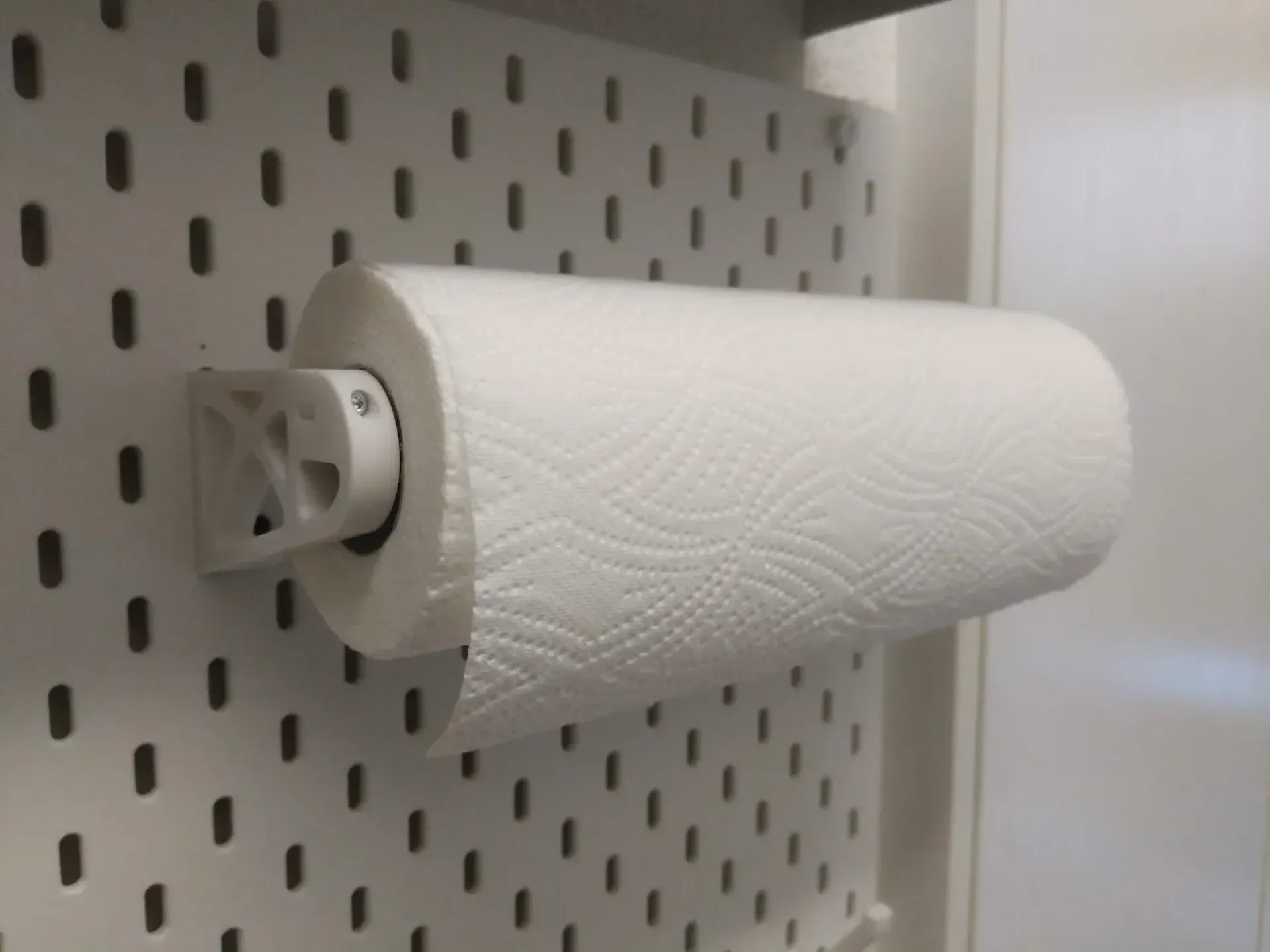

Это ремикс удивительного настенного крепления для быстросменных бумажных полотенец от DanPDK, модифицированного для работы с перфорированными досками IKEA SKÅDIS.

Он очень прочный, не шатается и не шатается. Благодаря использованию Т-образных гаек он очень надежно крепится, его легко устанавливать и снимать с помощью отвертки. Его можно регулировать, чтобы он подходил для большинства рулонов кухонной бумаги (любой длины и диаметром до 130 мм).

Узнайте больше о системе крепления Skadis с Т-образными гайками и ознакомьтесь с коллекцией Skadis T-Nuts, чтобы узнать больше об аксессуарах Skadis, в которых используются Т-образные гайки.

спецификация
Кол-во Описание Источник
6 M2,5 или M2 16 мм винт с головкой под торцевой ключ Aliexpress
6 M2.5 или M2 DIN934 шестигранная гайка Aliexpress
4 M3x6 мм Винт с полукруглой головкой** Aliexpress
4 M3 DIN934 шестигранная гайка Aliexpress
2 M3x20 мм винт с головкой под торцевой ключ Aliexpress

** Можно использовать и торцевую головку, но лучше кнопочная.

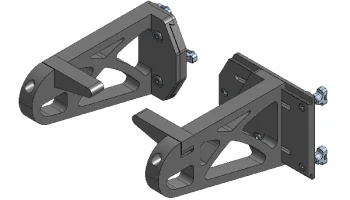

Фиксированный рычаг против скользящего рычага

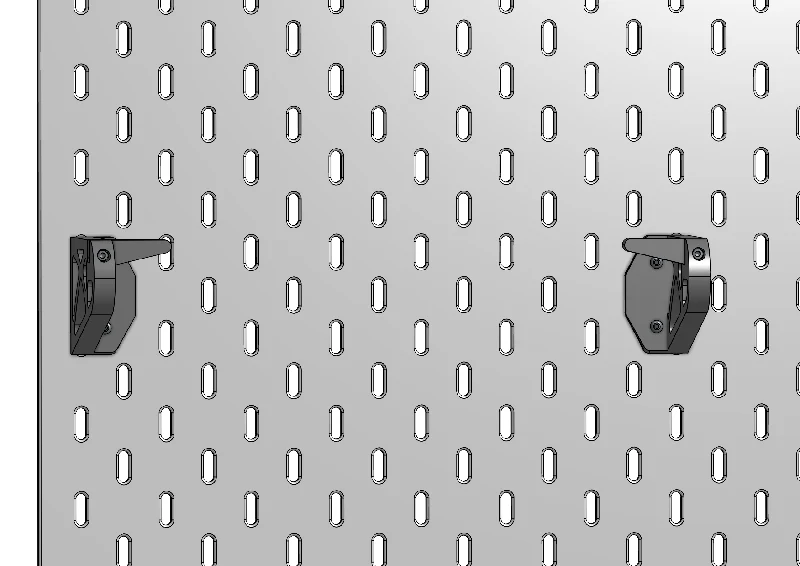

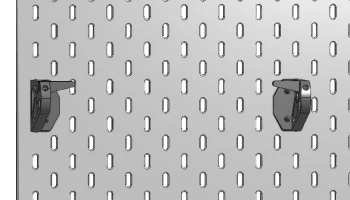

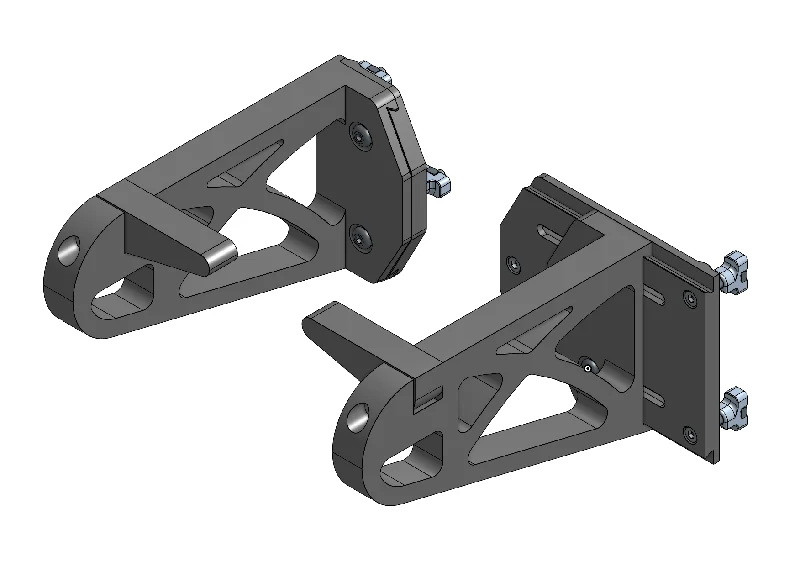

У вас есть возможность использовать два фиксированных рычага (нерегулируемые) или один фиксированный рычаг и один скользящий рычаг, которые подходят для рулона бумаги любого размера.

Фиксированные рычаги с обеих сторон идеальны, если ширина рулона бумаги составляет примерно 100, 140, 180, 220, 260, 300, 340 и т. д. (шаг 40 мм) миллиметров. Если ваш рулон находится между размерами, используйте скользящую версию с одной стороны.

Скользящий рычаг может скользить на расстояние до 40 мм, поэтому вам нужна регулировка только с одной стороны. Другая сторона может использовать фиксированный рычаг.

Альтернативный флаппер

Благодаря отзывам Superjanneke, существует две версии флаппера. Оригинальный флаппер с острыми краями (слева) и вариация с закругленной верхушкой и краями (справа), снижающая трение о рулон бумаги.

Версии M2.5 или M2

Рекомендуемый диаметр винтов для крепления монтажных пластин к перфорированной панели Skadis — M2,5, поскольку они прочнее, а головки винтов шире, что распределяет сжимающую нагрузку на более широкую область печатной детали.

Однако иногда винты M2 легче приобрести на месте, чем M2,5. В этом случае используйте оборудование M2 и распечатайте детали, оканчивающиеся на «M2». Только Т-образная гайка Skadis и монтажные пластины различаются в зависимости от используемых вами винтов. В Arms and Flappers используется оборудование M3.

Печатные детали

Вы можете использовать два фиксированных рычага, если рулон бумаги идеально помещается между ними. Ширина рулона ~260 мм и любое приращение в 40 мм работают отлично (проверено с рулоном бумаги диаметром 257 мм).

Если ваш рулон находится между размерами, вы можете использовать один фиксированный рычаг и один скользящий рычаг.

Фиксированная рука (на руку)
Кол-во Загрузка детали
3 Т-образные гайки Skadis (M2,5 или M2) Скачать здесь
1 монтажная пластина, фиксированная слева или справа (M2,5 или M2) в этом проекте
1 рычаг фиксирован слева или справа в этом проекте
1 заслонка слева или справа от этого проекта
Скользящий рычаг (на каждый рычаг)
Кол-во Загрузка детали
3 Т-образные гайки Skadis (M2,5 или M2) Скачать здесь
1 монтажная пластина, выдвижная влево или вправо (M2,5 или M2) в этом проекте
1 рука, скользящая влево или вправо в этом проекте
1 заслонка слева или справа от этого проекта
Печать

Обратите внимание, что ваш принтер должен быть хорошо откалиброван, чтобы обеспечить допуски для перемещения рычага по монтажной пластине. Чрезмерное выдавливание может привести к плохой посадке. Если вы не можете надеть кронштейн на напильник монтажной пластины, удалите немного материала с монтажной пластины с помощью наждачной бумаги или напильника, пока детали не будут хорошо прилегать друг к другу.

Настройки
Материал: Все что угодно (при необходимости компенсируйте усадку).
Ширина экструзии: 0,4 мм
Высота слоя: 0,2 мм
Периметры: 4
Заполнение: 20% или более
Ориентация детали

Все файлы STL предварительно повернуты, и вы можете распечатать их в исходной ориентации. В зависимости от вашего принтера, возможно, будет лучше распечатать Т-образные гайки отдельно и немного медленнее. Вы можете использовать поля для монтажных пластин.

Фиксированная версия сборки

Примечание. В следующих инструкциях и иллюстрациях для Т-образных гаек используется крепеж M2,5. Если вы используете оборудование M2, используйте гайки и болты M2 вместо M2,5.

Шаг 1
Вставьте гайки M3 в заднюю часть монтажной пластины.
Вставьте вин��ы M2,5x16 мм в 3 отверстия монтажной пластины, как показано на рисунке.
Установите гайки M2,5 в Т-образную гайку и навинтите их на винты M2,5. Держите их свободными.
Повторите для другого Мо.
