Автоматический запирающий механизм для открывания крышек...
ОБНОВЛЕНИЕ от 8.16.2024 Каким-то образом я загрузил плохой дизайн пружины, но теперь все должно быть в порядке. Если не помогло, попробуйте немного вытянуть пружину или обрезать ее немного короче. В случае возникновения каких-либо проблем, не стесняйтесь обращаться ко мне в комментариях.
(Я беспокоился о проскальзывании пружины PLA, поскольку она все еще находится под небольшим натяжением, но после месяца работы она по-прежнему отлично справляется со своей задачей. Посмотрим в будущем, понадобится ли ее модернизация)

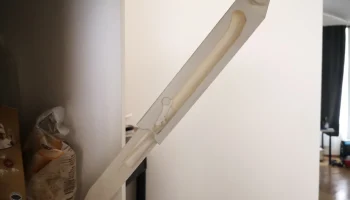

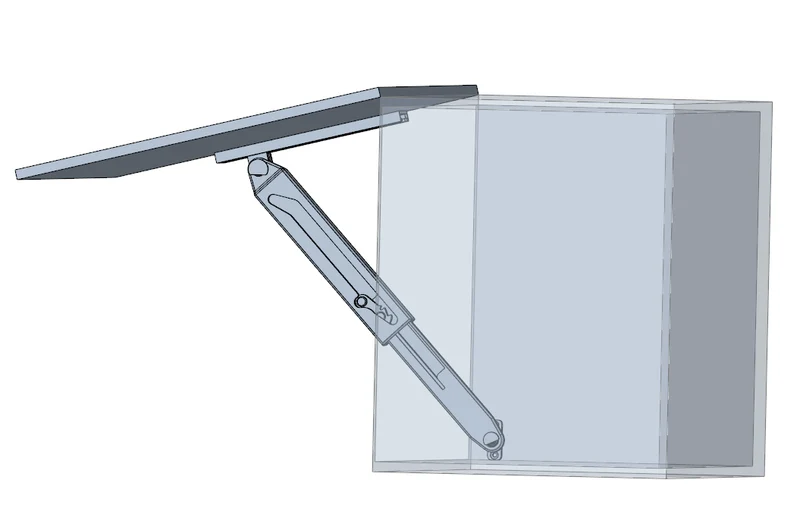

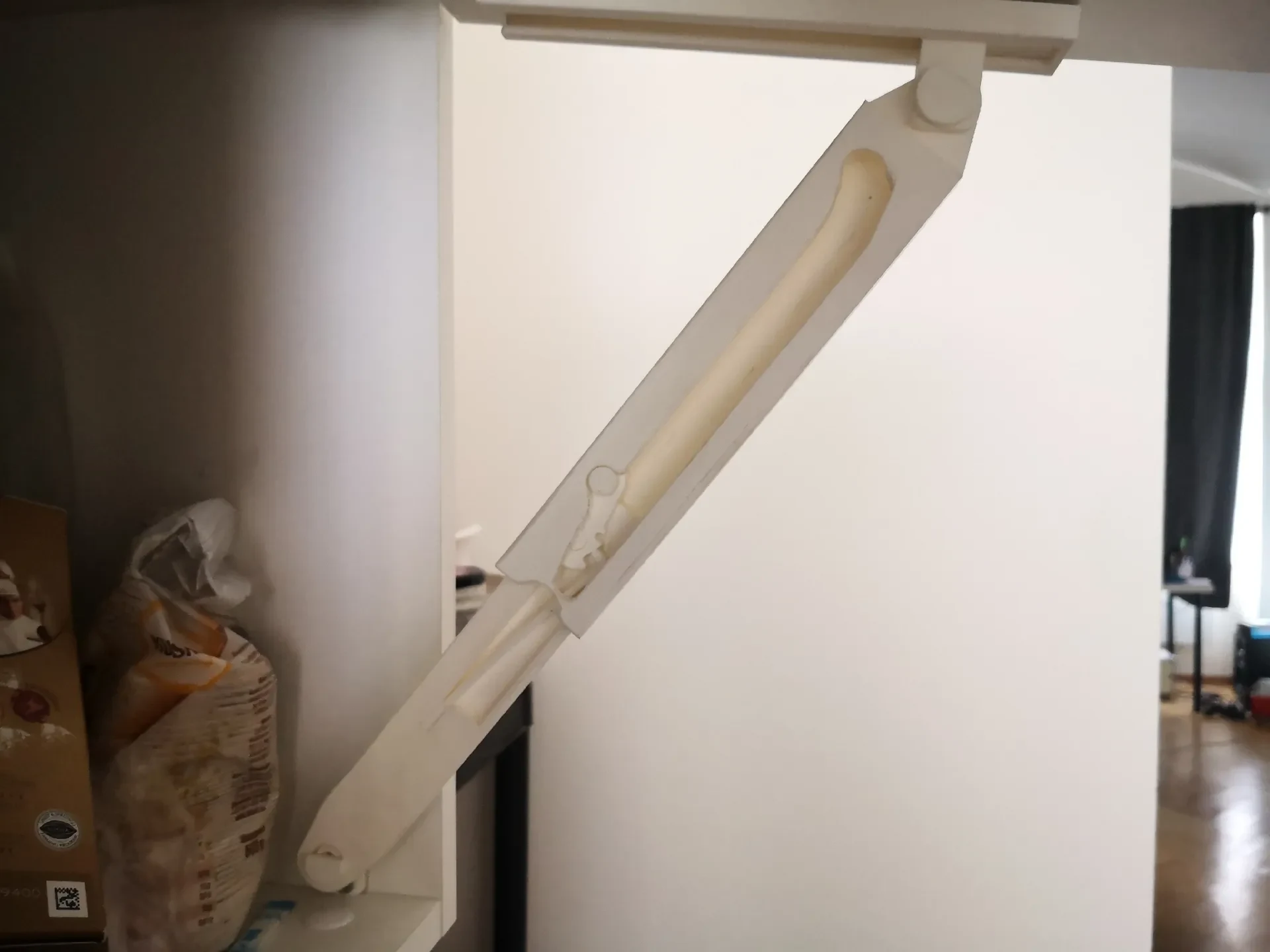

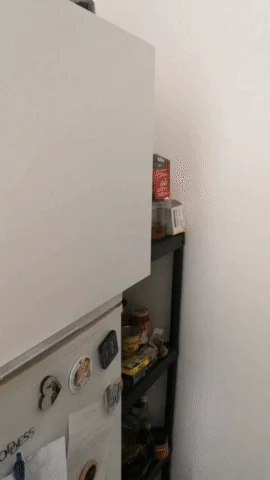

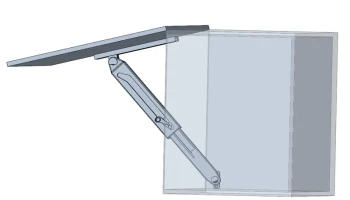

Я купил шкаф, предназначенный для стоянки. Но я решил положить его на бок на холодильник. Это означает, что крышка не остается открытой, когда вы ее поднимаете. Поэтому я решил сделать запорный механизм, который будет гарантировать, что крышка останется открытой, и вы сможете управлять ею одной рукой. Конечно, купить его можно везде, но какой в этом интерес?
Я просматривал видео на YouTube (https://www.youtube.com/@MrTech93), демонстрирующие различные механизмы, и одно особенно привлекло мое внимание. Поэтому я решил смоделировать его и протестировать. Теперь все работает, поэтому я считаю это успехом. Все напечатано на 3D-принтере, даже пружина.

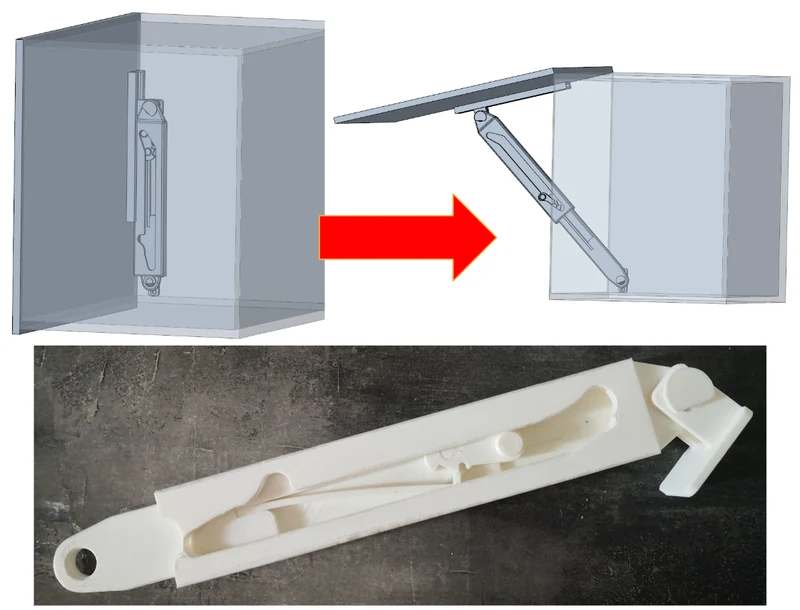

Я распечатал нужный мне размер и модифицировал его с помощью ручных инструментов, пока он не заработал. Затем я распечатал меньший экземпляр, чтобы посмотреть, сработают ли изменения даже после изменения моделей. Меньшая модель представляет собой версию в масштабе ⅓, просто чтобы поиграть с ней и понять, как она работает.
Функциональность:

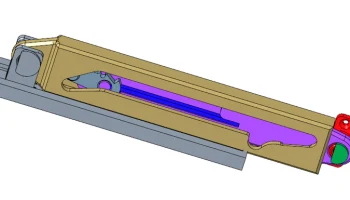

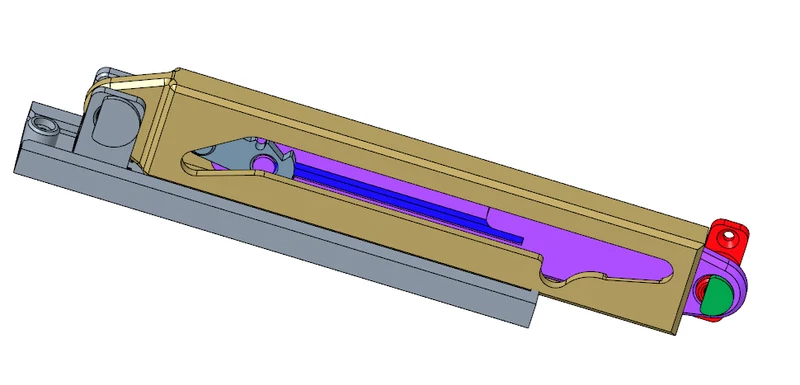

Когда вы тянете OM-02, пружина давит на OM-03 и заставляет его скользить по одной стороне канавки. Затем OM-03 вставляется в паз, ограничивающий закрытие механизма. Когда вы открываете его еще немного, пружина в OM-03 вырезается и удерживает его в открытом положении до тех пор, пока весь механизм не закроется полностью. Там пружина выскакивает из выреза и снова нажимает на ОМ-03.
Сборка:

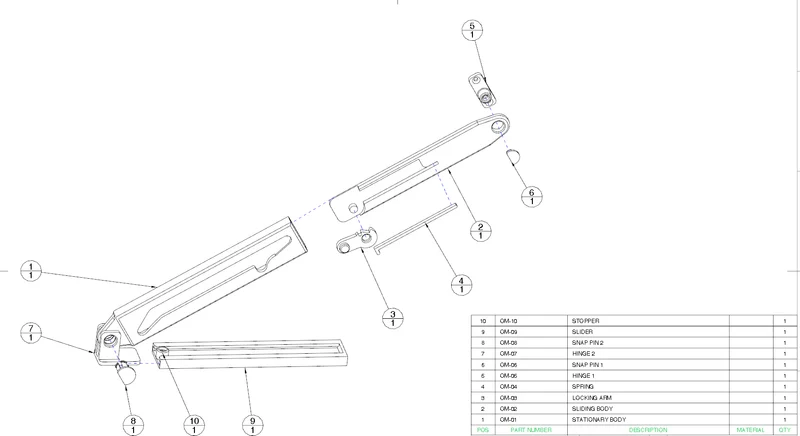

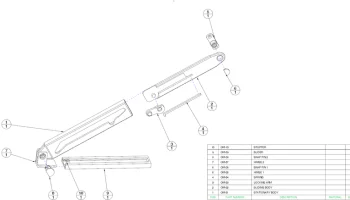

Деталь OM-03 вставляется в деталь OM-01 через отверстие с правой стороны. Пружина вставлена в деталь ОМ-02 и приклеена суперклеем. Затем поверните деталь OM-02 на 90° и вставьте штифт в деталь OM-03, одновременно открывая пружину. Теперь просто поверните деталь OM-02 обратно на 0° и вставьте ее. См. прилагаемые изображения. Разборка аналогична, но в обратном порядке.

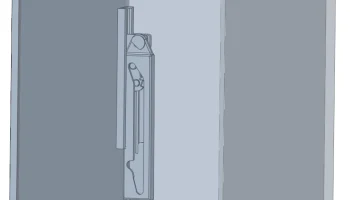

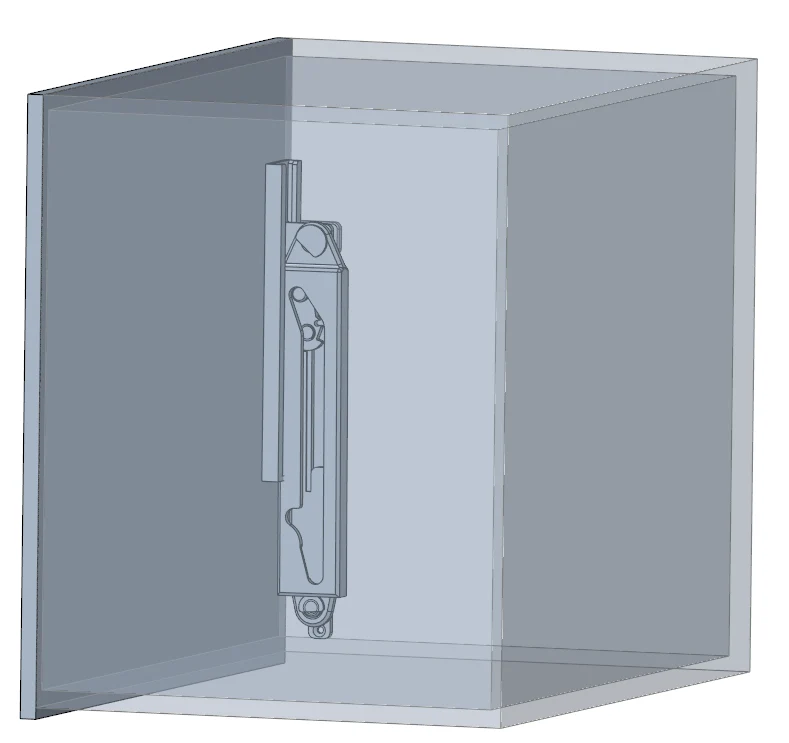

Затем просто добавьте соответствующие петли на обоих концах и закрепите их защелками. Прикрепите петлю ОМ-05 к шкафу винтами, а для слайдера ОМ-09 можно использовать двусторонний скотч. Смотрите фото с монтажными размерами. Я предлагаю использовать многоразовый двусторонний скотч, чтобы найти подходящее место для правильной работы. На фото также размеры моего шкафа. Для разных шкафов может потребоваться разное перемещение ползунка OM-09. ОМ-10 — это стопор, предотвращающий выскальзывание механизма, но я обнаружил, что в этом нет необходимости.
Печать:
Я распечатал все из PLA. Материал можно использовать любой, но пружина должна быть из PLA из-за жесткости. Все ориентировано правильно, готово к печати. Я рекомендую опоры ОМ-6 и ОМ-8 в прорезях стопорных штифтов. Опоры обязательны для деталей ОМ-01 и ОМ-09, но только в пазе. Внутренняя часть достаточно короткая, чтобы ее можно было распечатать как мост, а снять опоры будет очень сложно.
Вы можете распечатать модель в масштабе ⅓ с измененными допусками. Если вы масштабируете модель иначе, это может не сработать, поскольку вы также масштабируете посадку зазора. Но оригинальная модель работает намного лучше из-за более сильной пружины.
Высота слоя 0,3 мм, 3 периметра и 20% заполнение всех деталей.
Заключительные слова:
Ему еще есть куда совершенствоваться. Деталь OM-02 должна быть длиннее, чтобы не застревать при полном открытии. Но чем бы его не собрать и теперь он работает, так зачем его менять.
