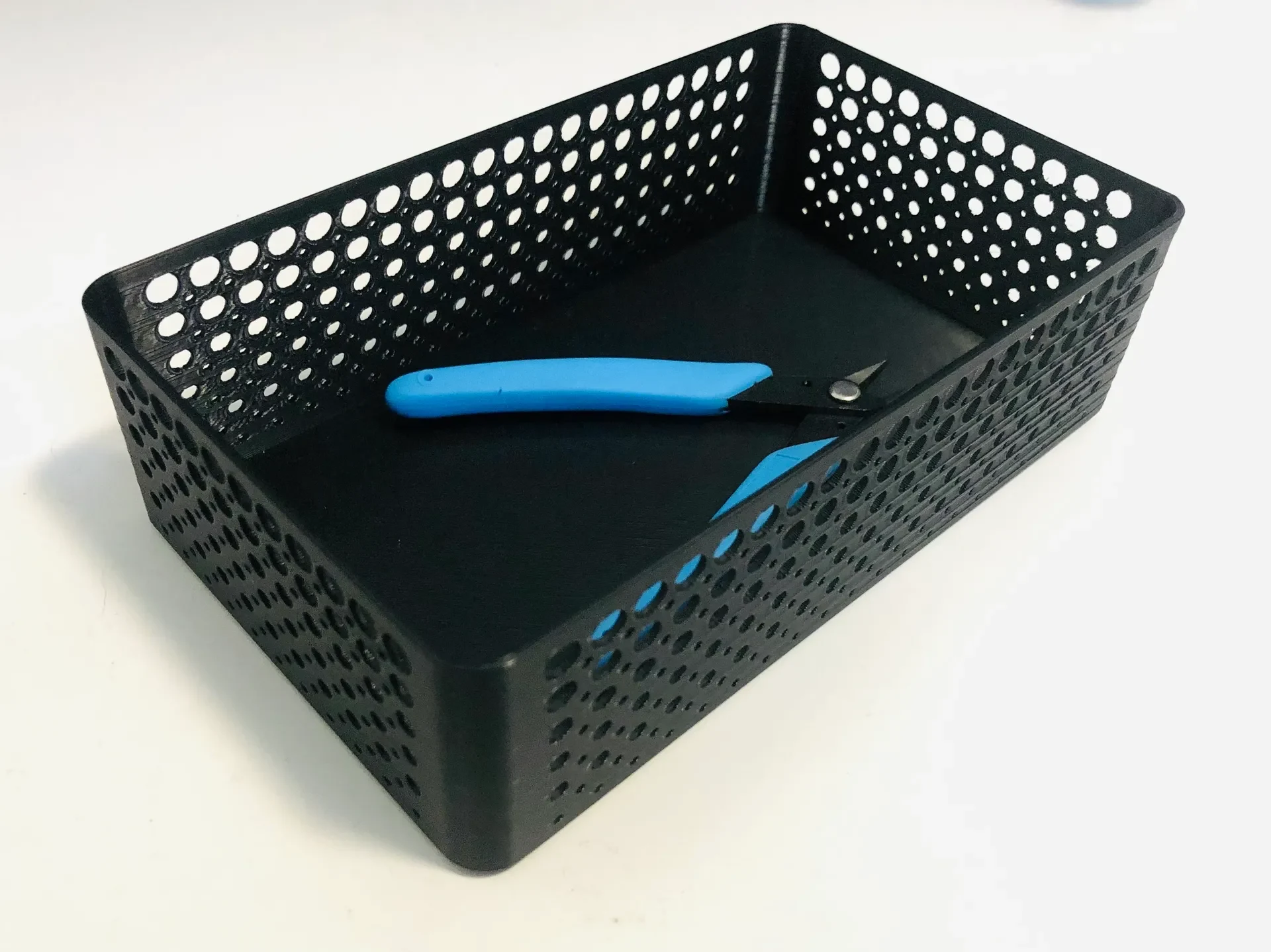

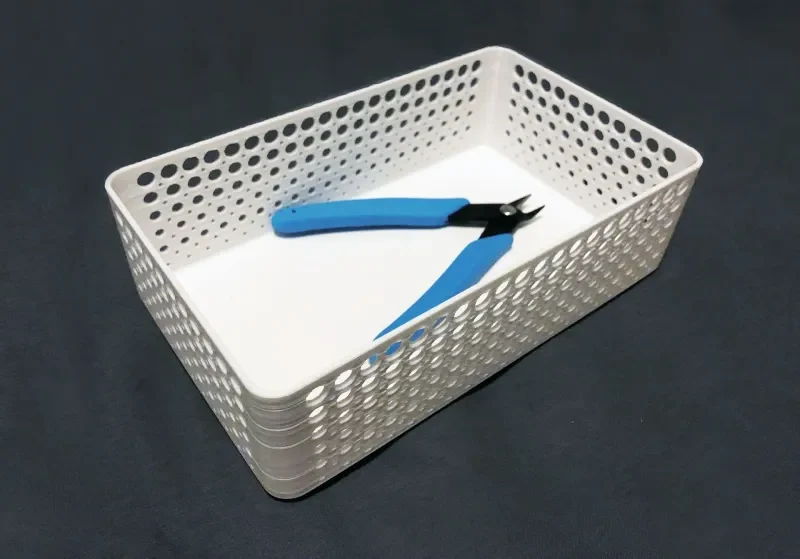

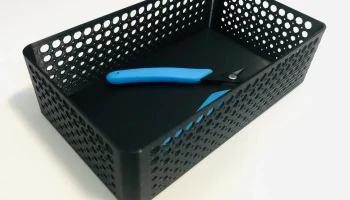

Органайзер/Корзина для ящика
Моему отцу нужны были корзины для его старой доброй кухни 70-х годов. Сегодня он пытался найти корзины с выдвижными ящиками, подходящие для этих странных размеров, но поиски были тщетны. Так для чего мне 3D-принтер?, поэтому я разработал кое-что.
Вы можете найти штабелируемую версию корзин здесь: Стекируемые корзины/Органайзер.
Модель

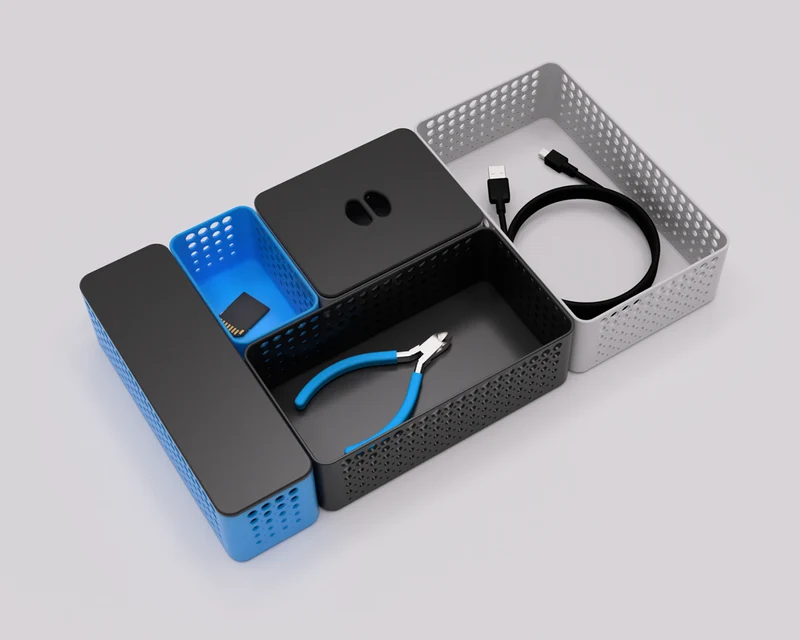

Корзины пяти размеров с крышками.
Первоначально существовала только версия XL, но теперь появилось множество версий меньшего размера.
Существует 5 различных версий:
Длина
[мм] Ширина
[мм] Высота
[мм]
Модель XL 204,0 124,5 60,0
Модель Л 187,5 101,5 60,0
Модель М 124,5 101,5 60,0
Модель M Длинная 204,0 62,0 60,0
Модель S 101,5 62,0 60,0

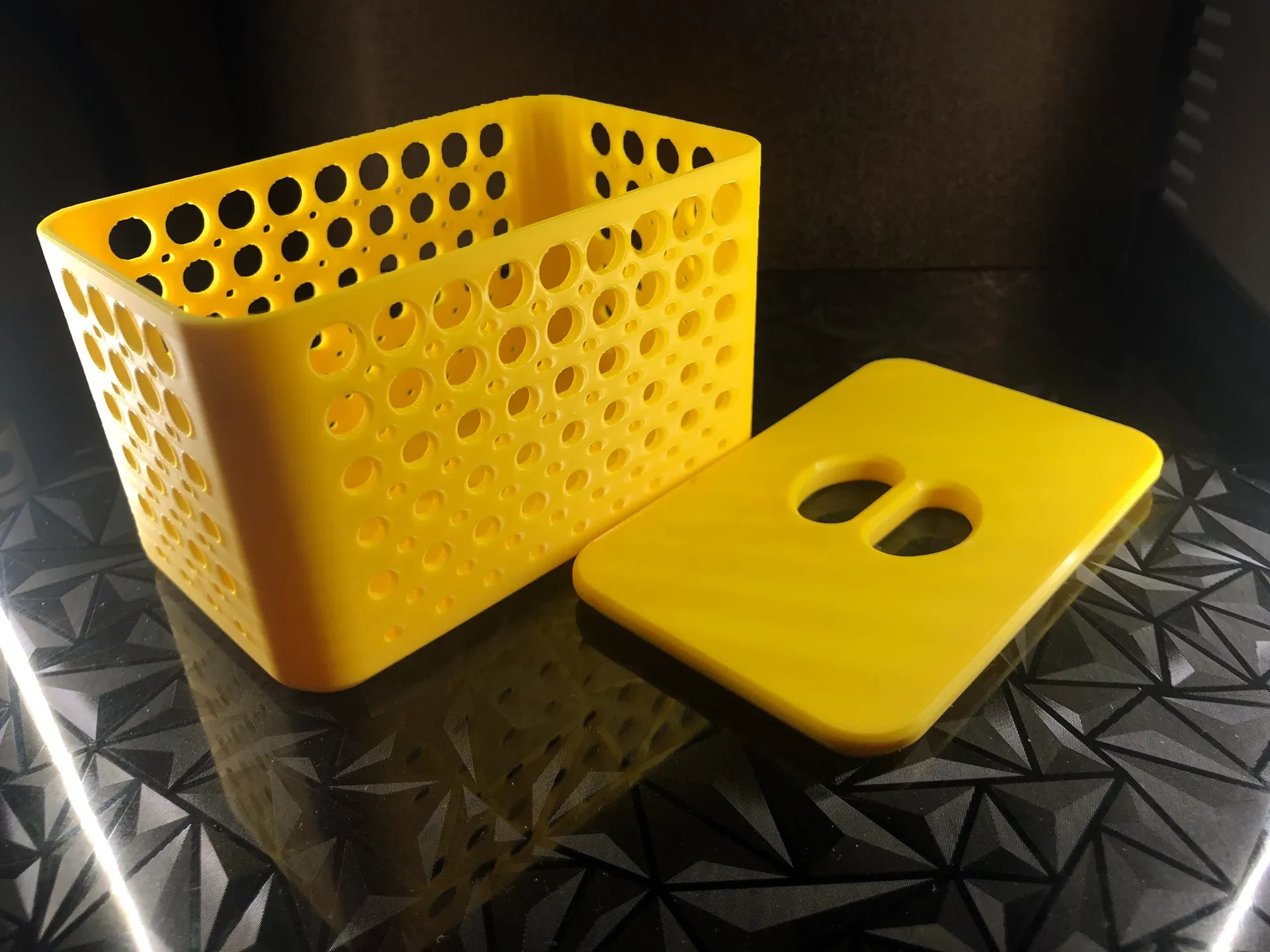

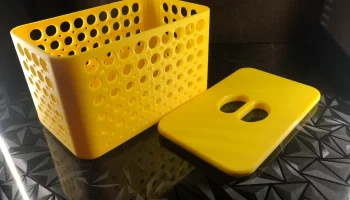

Каждая из корзин имеет два варианта крышки. Один с ручкой и один без ручки.
Печать
Все детали можно печатать без подставок. Для печати достаточно сопла 0,4 мм и высоты слоя 0,20 мм с настройками принтера по умолчанию для заполнения и т. д.
Если вы используете файлы STL, вам следует обратить внимание на выравнивание крышек. Их следует печатать верхней стороной вниз (на печатной платформе).
Сборка
Собирать нечего. Распечатайте и наведите порядок в своих ящиках.
Ремикс
Чтобы переделать модель или внести свои собственные изменения, вы, как всегда, найдете проект FreeCad в файлах.
Обновление 31 декабря 2023 г.
Обновлены оригинальные файлы и добавлены новые размеры.
