Выдвижная полка для специй
Выдвижная полка для специй
Этот дизайн основан и вдохновлен:
Обновление дизайна выдвижной полки для специй от spongybob1958
(Первоначально найдено на Thingiverse: www.thingiverse.com/thing:4826878.
(и недавно обновлено здесь, в Printables: www.printables.com/model/419596-spice-rack-pullout-with-metal-rods)
Более ранняя версия вышеуказанного дизайна размещена здесь, на сайте Printables:
www.printables.com/model/58718-spice-rack-pullout
Обзор

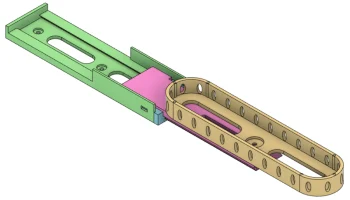

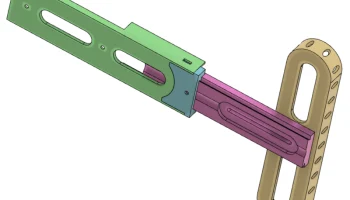

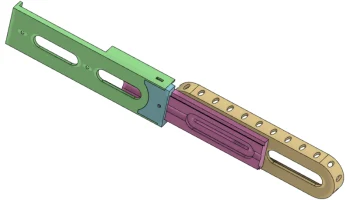

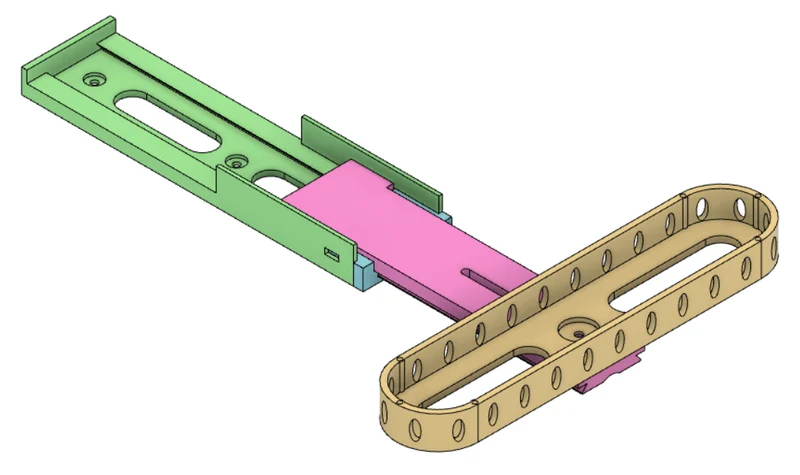

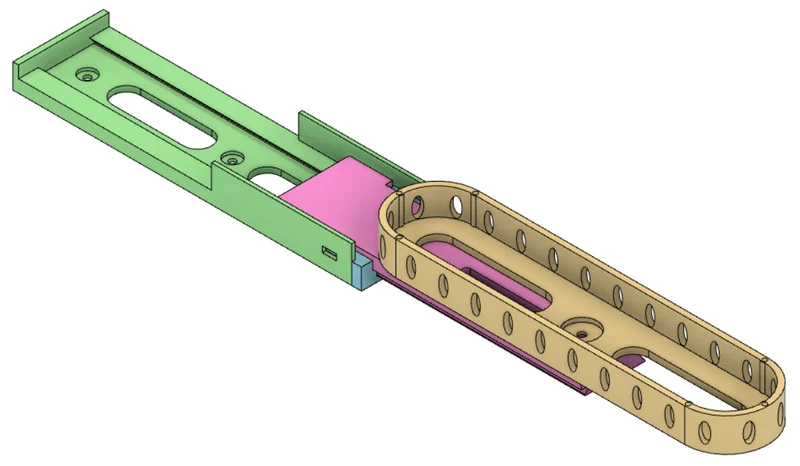

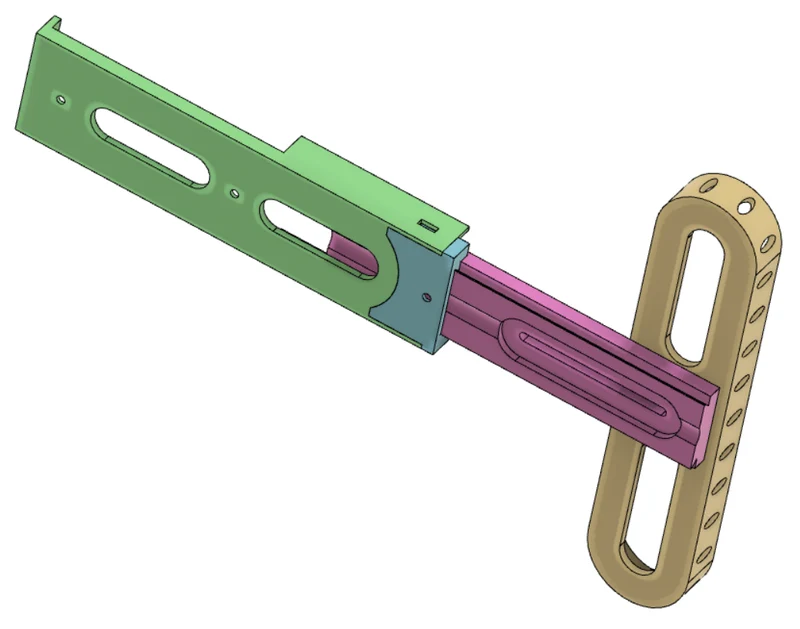

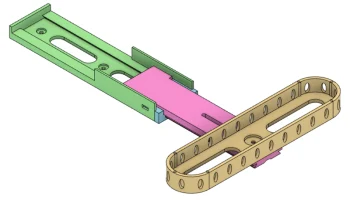

Я смоделировал это с нуля в Fusion 360 на основе модели, опубликованной spongybob1958 на Thingiverse. Размеры, использованные в его конструкции, очень хорошо вписываются в стандартный верхний кухонный шкаф. Мне очень понравился этот подход, особенно использование чикагского винта для шарнира полки и использования стержней из нержавеющей стали для опор полок. Это действительно крутая конструкция: полка выдвигается и поворачивается на 90 градусов в любом направлении, обеспечивая удобный обзор и доступ к вашим специям.

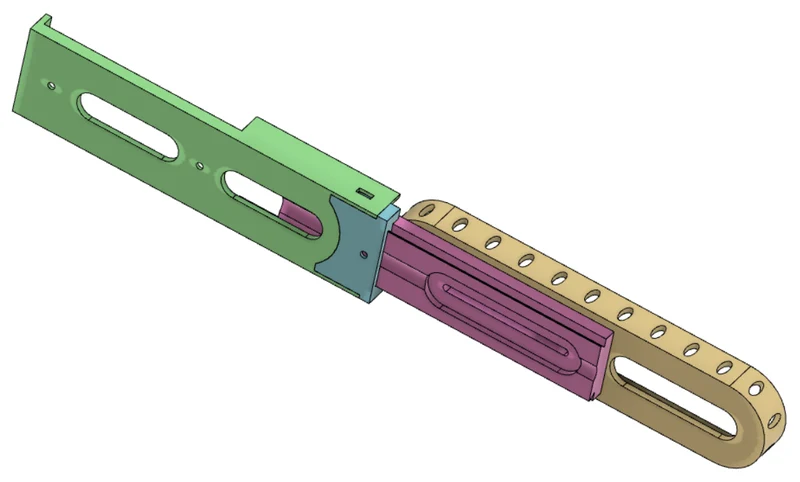

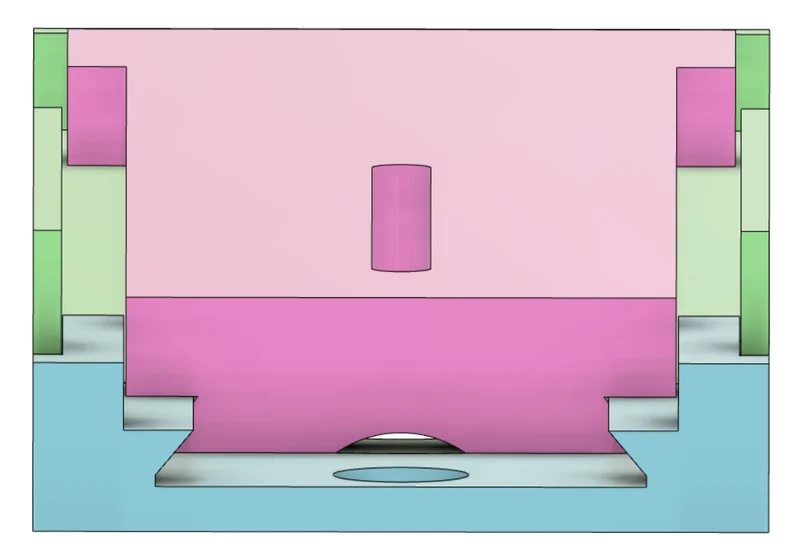

Я внес несколько изменений, в том числе смягчил углы слайдера, что дало мне более плавное скольжение. Основное изменение, которое я внес, заключается в том, что базовая гусеница фиксируется спереди, а не сзади. П��редняя часть направляющей защелкивается на месте, поэтому крепежный винт не является обязательным. Это облегчает сборку во время установки и облегчает снятие для очистки.

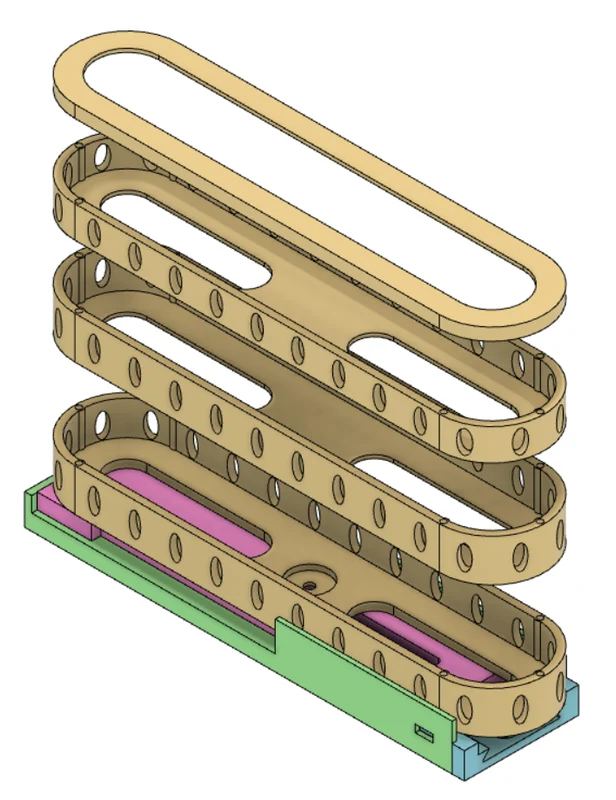

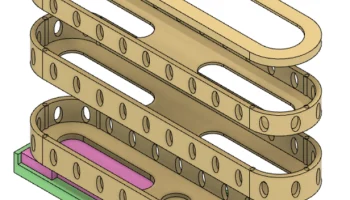

Я также создал 4 разные версии полок для специй. По бокам есть 3 различных рисунка, а также сплошные полки (без рисунка).
Обновление 30 октября 2023 г. — добавлен узор «Вертикальное сердце».
По просьбе пользователя добавила второй комплект стоек с рисунком сердечка. В оригинальном узоре сердечки были перевернуты, чтобы их можно было печатать без подставок. Новый комплект полок имеет вертикальную форму, более традиционную для формы сердца. Этот новый набор потребует добавления опор вдоль верхнего края при нарезке.

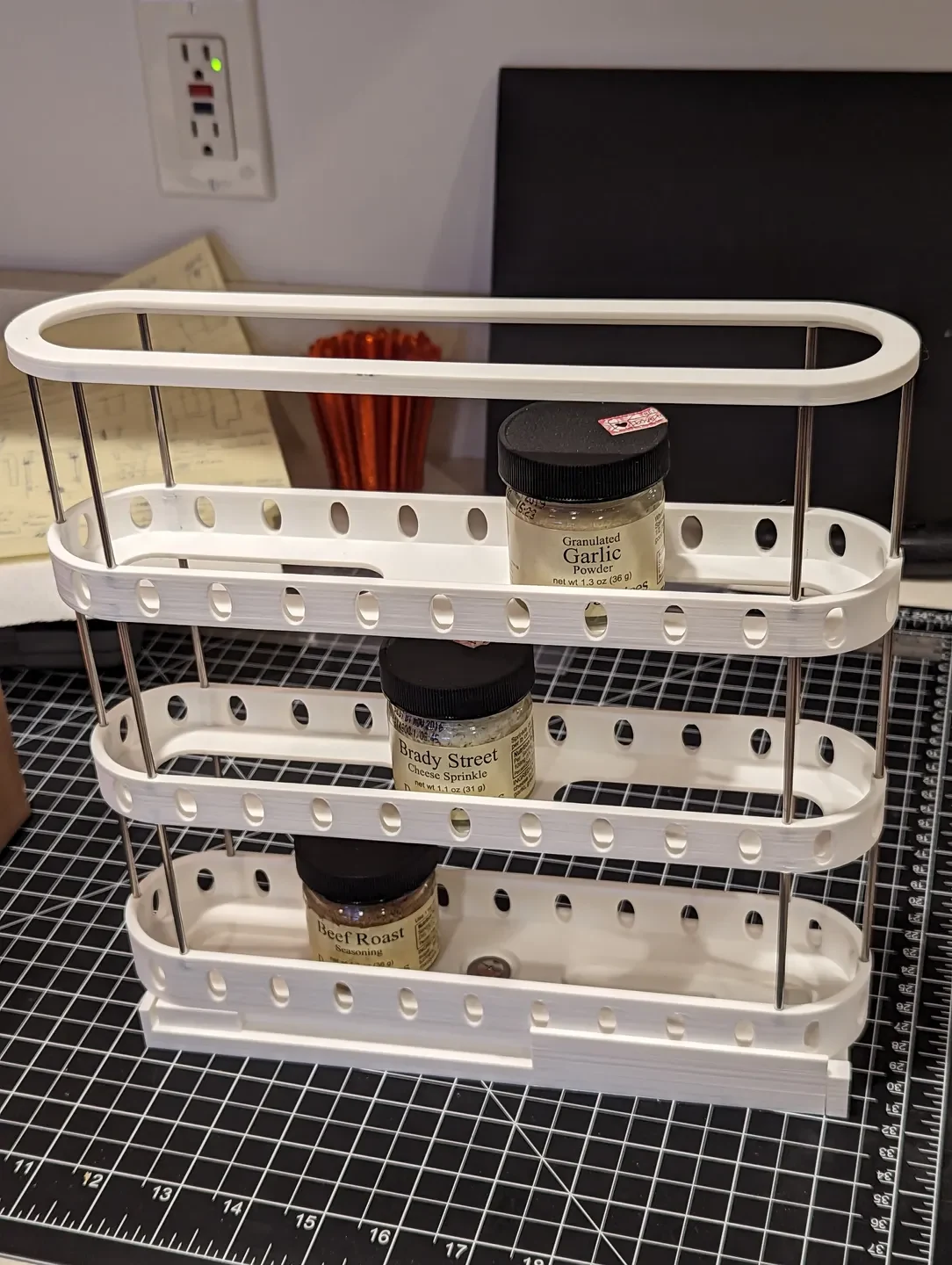

На каждой полке для специй можно разместить 5 баночек для специй диаметром ��римерно до 51,5 мм. Вы можете настроить расстояние между полками, обрезав стержни из нержавеющей стали до нужной длины. Я включаю файлы STEP вместе с исходными файлами Fusion 360, если вы хотите изменить их размер или изменить их размер в соответствии с вашей коллекцией специй. К этой стойке подходят большинство стандартных банок для специй, за исключением некоторых контейнеров большего размера.
Обновление 01.11.2023 — добавлены версии с широкой полкой
Я добавил набор папок с более широкими полками для хранения больших банок. Новый набор файлов вмещает банки диаметром до ~65 мм (по сравнению с ~50 мм в исходной версии). Для каждого рисунка отверстий существует файл 3MF, включая версию с ушками мыши, прикрепленными к углам, чтобы предотвратить деформацию. В зависимости от вашего принтера, версии с ушками мыши может быть сложн�� (или невозможно) разместить на рабочей пластине.
Печать

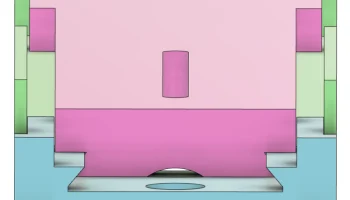

Примечание. Перед печатью обязательно проверьте зазор, необходимый для очистки лицевой рамки на шкафах. Лицевая рамка некоторых шкафов может быть слишком высокой и мешать ползунку. Я включил 3 разных набора направляющих с зазорами 4 мм, 6 мм и 8 мм, которые подходят для большинства шкафов. Если вам нужен еще больший зазор, вы можете перекомпоновать любую из гусениц и передних частей гусениц для дальнейшей настройки или добавить прокладки, чтобы ползунок мог закрывать лицевую рамку.

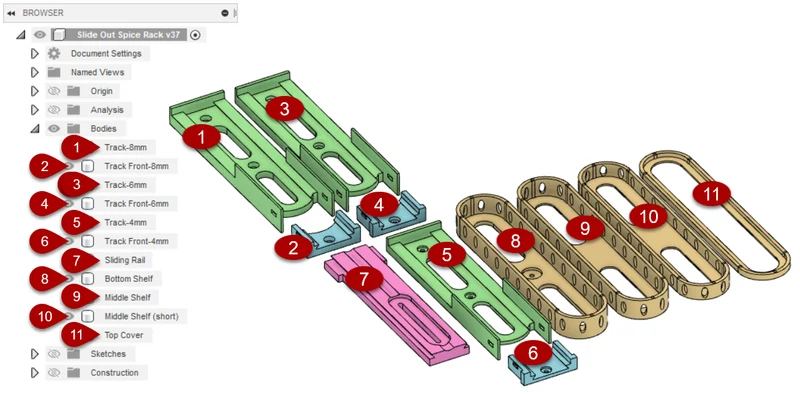

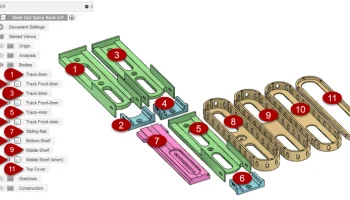

Я включил четыре файла *.3MF — по одному на каждый рисунок стойки. Все детали ориентированы таким образом, что они готовы к печати, и все детали печатаются без опор. Вам придется расположить/повернуть их на рабочей пластине, чтобы они поместились. Размер самой большой детали составляет 267 x 60 мм, и она поместится по диагонали на сборочную пластину Ender 3 или большего размера. Он не подойдет к Prusa Mini без разделения частей или уменьшения их размера. Вам следует проверить углы заполнения и перемычки, если вы поворачиваете детали, чтобы не было длинных перемычек.
Вы сможете распечатать это на любом материале, который вы предпочитаете. Для всех деталей, которые вы видите на моих изображениях, я использовал PLA Plus нескольких марок.
Ремикс
Я рекомендую использовать исходный файл Fusion 360 для смешивания или изменения размера частей, если это необходимо. Вы также можете импортировать файлы STEP в вашу любимую программу САПР.
