Система-органайзер для штабелируемых корзин с крышками (...

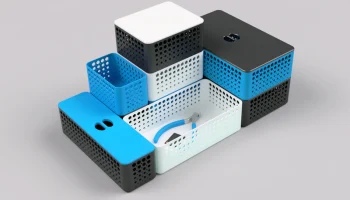

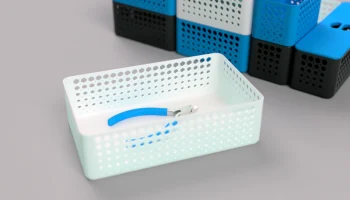

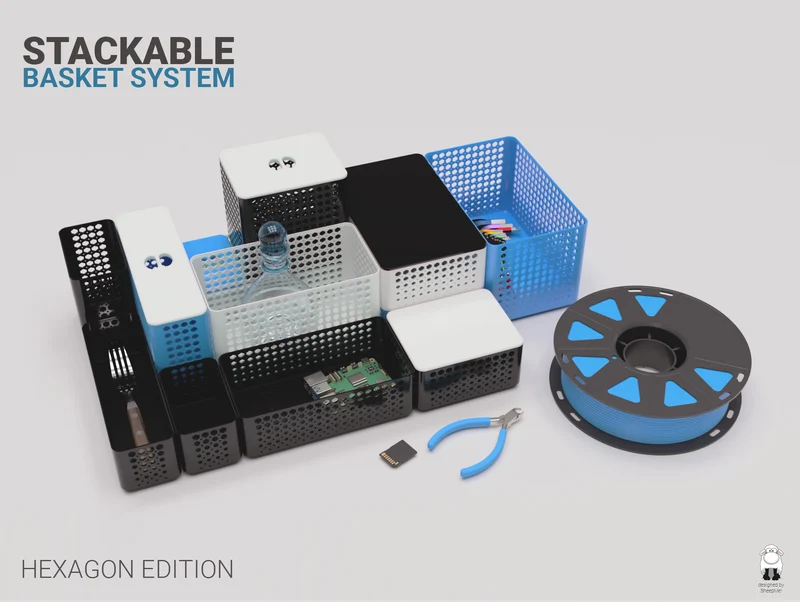

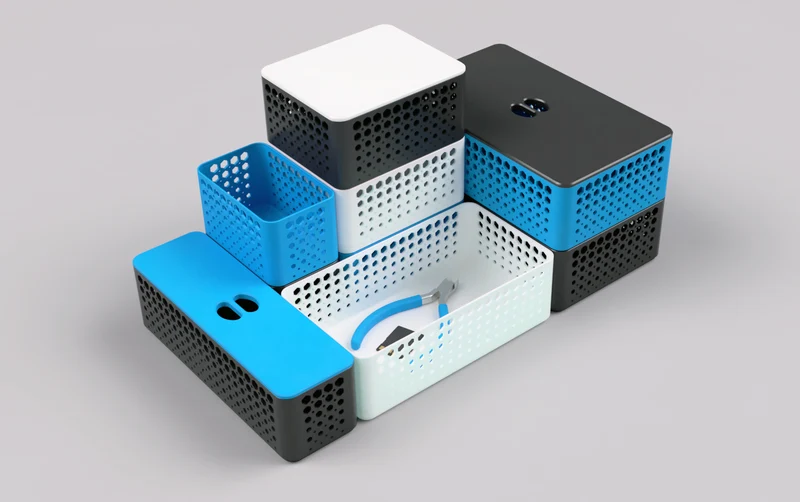

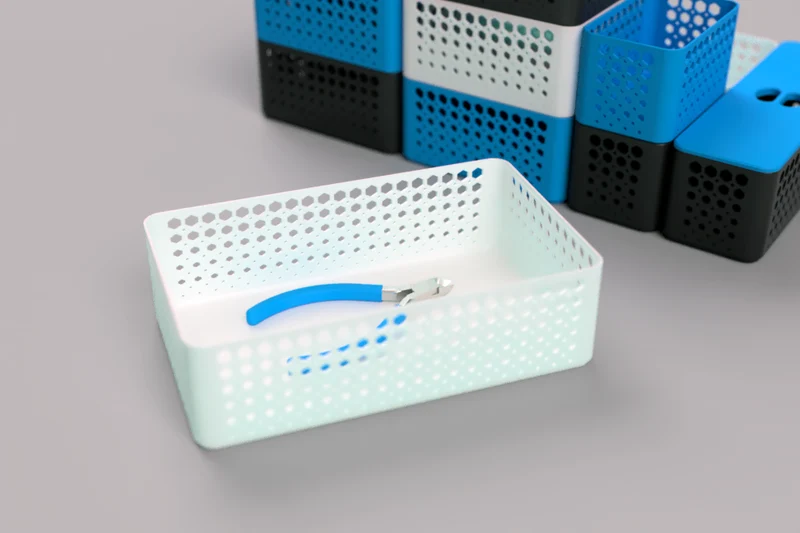

Я создал версию своей системы-органайзера для штабелируемых корзин с крышками с шестигранным узором (круглая версия) по просьбе пользователя.
Модель
Штабелируемые корзины с крышками.
Длина
[мм] Ширина
[мм] Высота
[мм]
Модель XL Высокая 204,0 124,5 117,5
Модель XL 204,0 124,5 60,0
Модель L Высокая 187,5 101,5 117,5
Модель Л 187,5 101,5 60,0
Модель М Высокая 124,5 101,5 117,5
Модель М 124,5 101,5 60,0
Модель M Длинная Высокая 204,0 62,0 117,5
Модель M Длинная 204,0 62,0 60,0
Модель S Высокая 101,5 62,0 117,5
Модель S 101,5 62,0 60,0
Каждая из корзин имеет два варианта крышки. Один с ручкой и один без ручки.
Печать
Все детали можно печатать без подставок. Для печати достаточно сопла 0,4 мм и высоты слоя 0,20 мм с настройками принтера по умолчанию для заполнения и т. д.
Если вы используете файлы STL, вам следует обратить внимание на выравнивание крышек. Их следует печатать верхней стороной вниз (на печатной платформе).
Сборка
Собирать нечего.
Ремикс и масштабирование
Чтобы переделать модель или внести свои собственные изменения, вы, как всегда, найдете проект FreeCad в файлах.
Если вы масштабируете размеры коробок, убедитесь, что вы сохраняете пропорции по длине, ширине и высоте, поскольку в противном случае шестиугольники в боковых стенках могут слишком сильно выступать, и коробки перестанут печатать правильно. Если вам нужны специальные размеры, напишите мне сообщение или оставьте сообщение в комментариях.
