Подстаканник с красивым и функциональным рисунком
Я разработал эту подставку для использования на кухне под бутылкой для мыла. Рисунок не только красиво выглядит, но и предотвращает прилипание бутылки к подставке.
Объект оптимизирован для 3D-печати и работает с широким диапазоном размеров сопел, высоты слоев и материалов.
Обновление от 9 января 2022 г.: я добавил для модели различные высоты и диаметры. Кроме того, я провел некоторое обслуживание и обновил ��ту модель в соответствии с моими последними стандартами 3D-печати.
Как распечатать подставку
Распечатайте подставки на плоской нижней стороне. Им не нужна никакая поддержка. В разделе файлов вы найдете пример проекта PrusaSlicer. Используйте это как хорошую основу для своих настроек или проверьте таблицу ниже:
Размер сопла: 0,4 мм, 0,6 мм, 0,8 мм
Высота слоя: рекомендуется 0,2 мм для сопла диаметром 0,4 мм.
Используйте соответствующую высоту слоя для сопла большего размера.
Материалы нитей: PLA, PETG,…
Периметры: Три периметра!
Профиль слайсера Prusa: «Качество 0,2 мм»

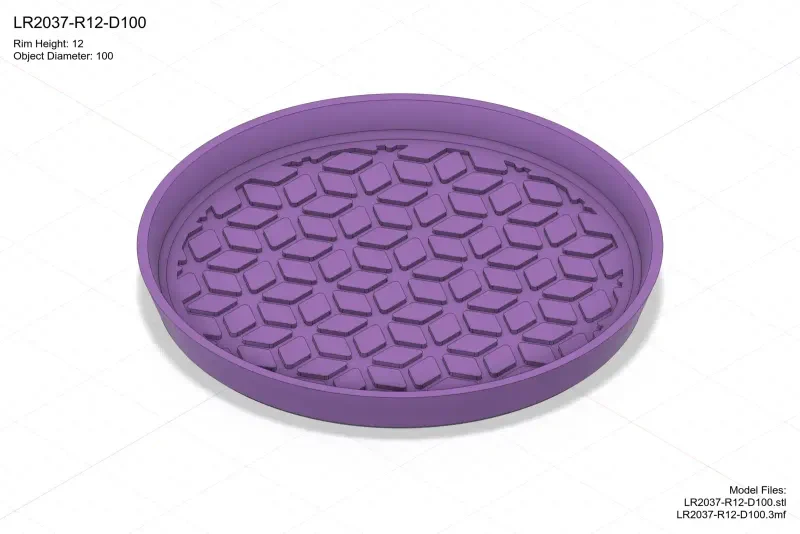

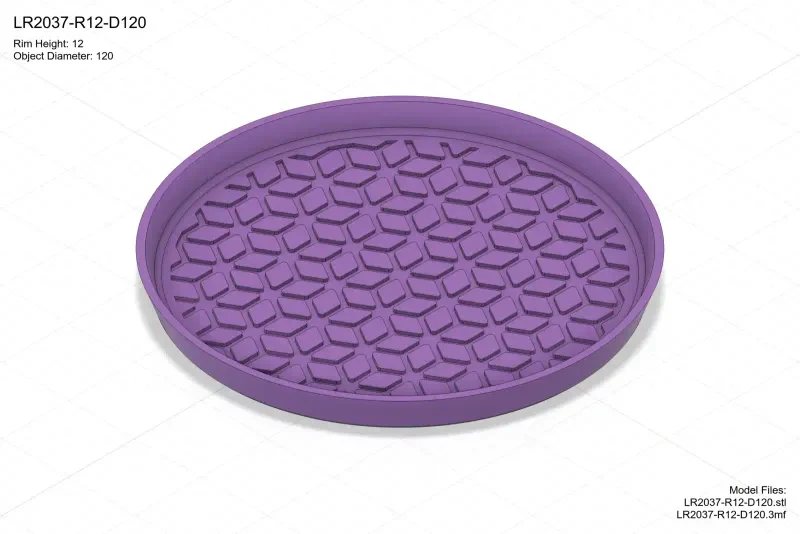

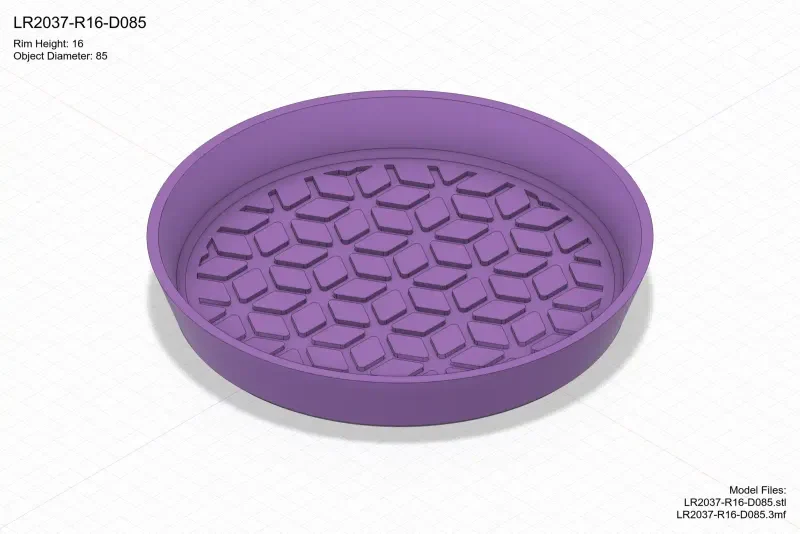

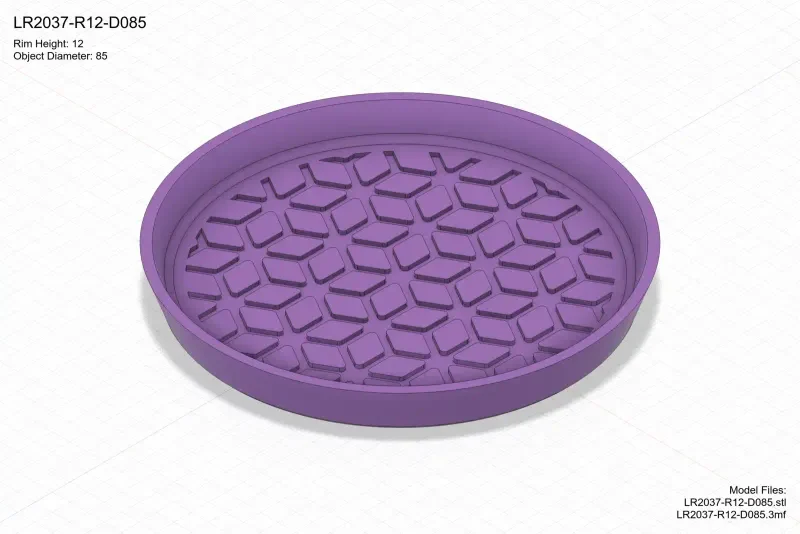

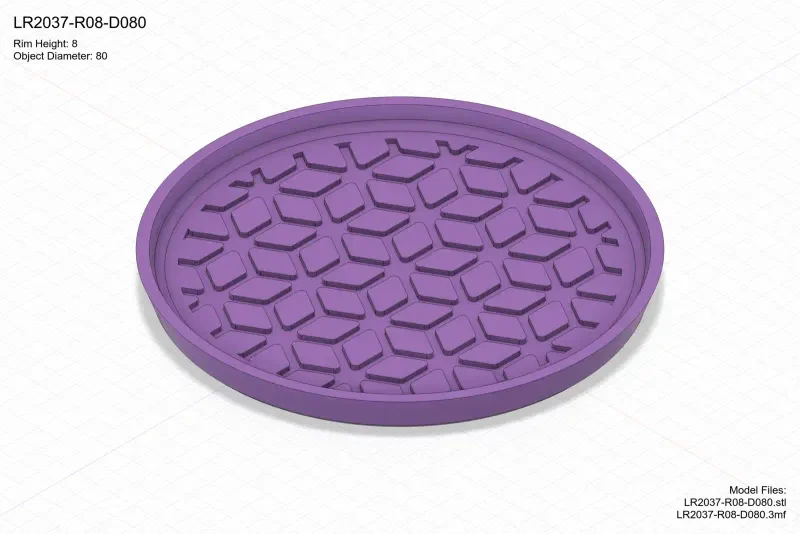

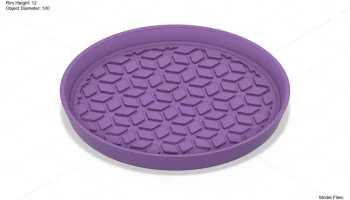

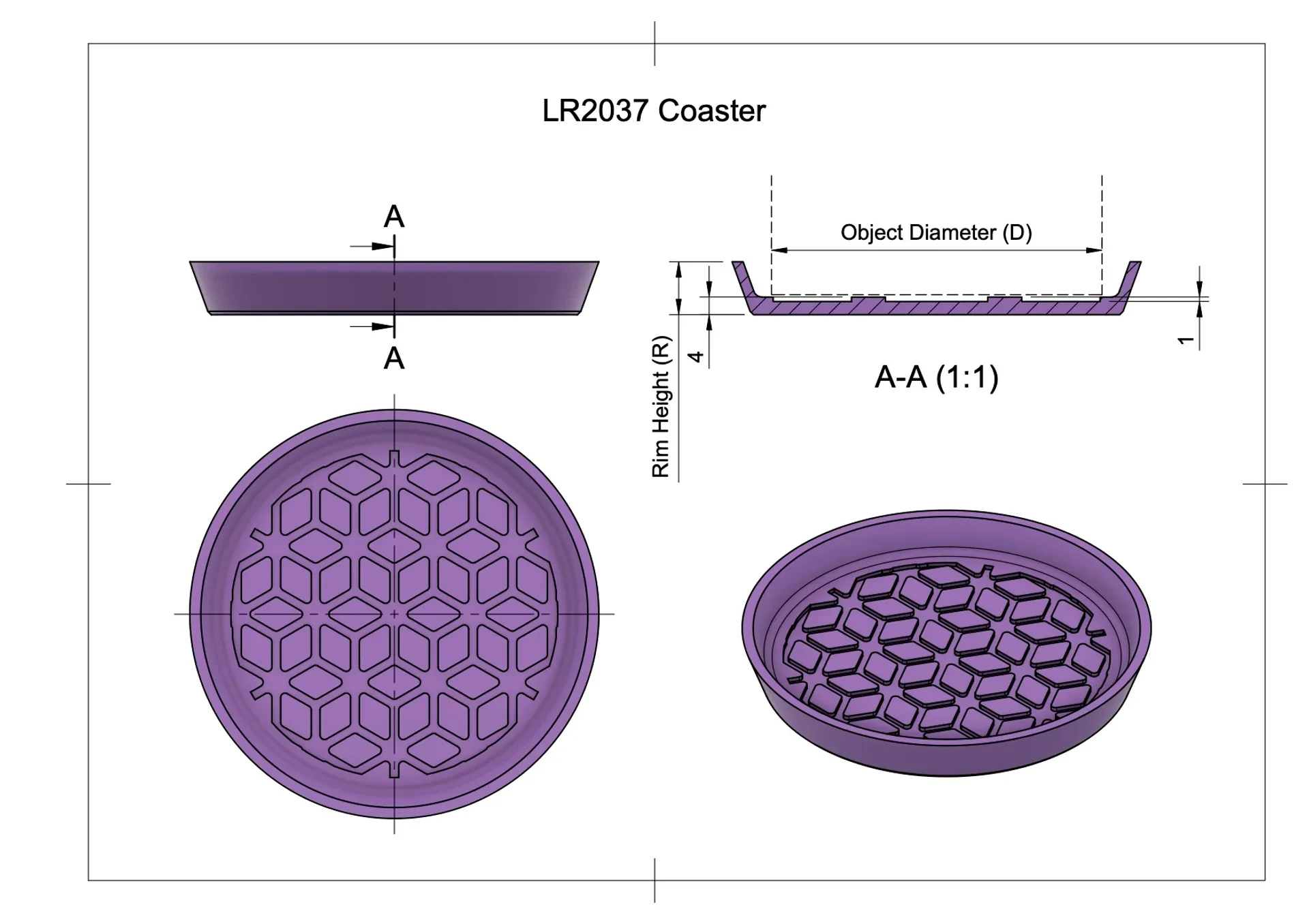

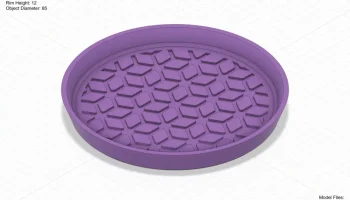

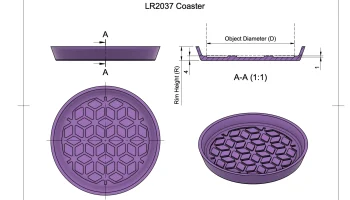

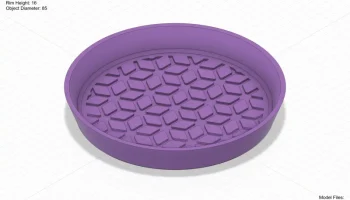

Размеры
Имя файла модели имеет следующий формат:
LR2037-R<высота обода>-D<диаметр объекта>.3мф
Высота обода ®
Высота обода также определяет общую высоту подставки. Число означает высоту в миллиметрах. Существует три варианта: 8 мм, 12 мм и 16 мм.
Диаметр объекта (Д)
Диаметр этого объекта указан в миллиметрах. Дело не во внешнем диаметре обода, а в диаметре предмета (бутылки, кружки), который вы хотите разместить на подставке.
Расстояние между объектом и краем составляет 5 мм.
Каталог PDF
В разделе файлов вы найдете PDF-каталог с полным обзором всех размеров. Этот каталог также содержит удобные таблицы, в которых можно легко найти все модели по одному параметру.
Каждая модель в каталоге отображается с изображением, всеми параметрами и соответствующим именем файла модели. Итак, прежде чем отчаиваться в поиске нужной модели, скачайте каталог и найдите там название модели.
Узнайте больше от Метикуми
Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:
Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:
Отличие от оригинальной модели 2020 года
Между оригинальной моделью 2020 года есть незначительные различия. Оригинальная модель имеет имя файла LR2037-101.3mf, и вы найдете его в разделе файлов.
Ширина нового о��ода составляет 2,49 мм вместо 2 мм. Это оптимизирует печать для рекомендованного сопла.
Оригинальная модель была рассчитана на бутылку диаметром 72 мм и расстоянием вокруг этой бутылки 10 мм. Новые модели поддерживают объекты различного диаметра и используют расстояние 5 мм вокруг объекта.
В оригинальной модели вокруг рисунка использовалась рамка толщиной 3 мм. �� новых моделях эта рамка уменьшена до 2,5 мм.
Ближайшая новая модель, соответствующая исходной модели, — LR2037-R12-D080. Эта модель практически идентична оригиналу.
Как удалить номер детали
На моделях внизу выгравирован номер детали. Если вам не нравится этот номер детали, вы можете добавить цилиндр высотой 1 мм в PrusaSlicer.
О фотографиях

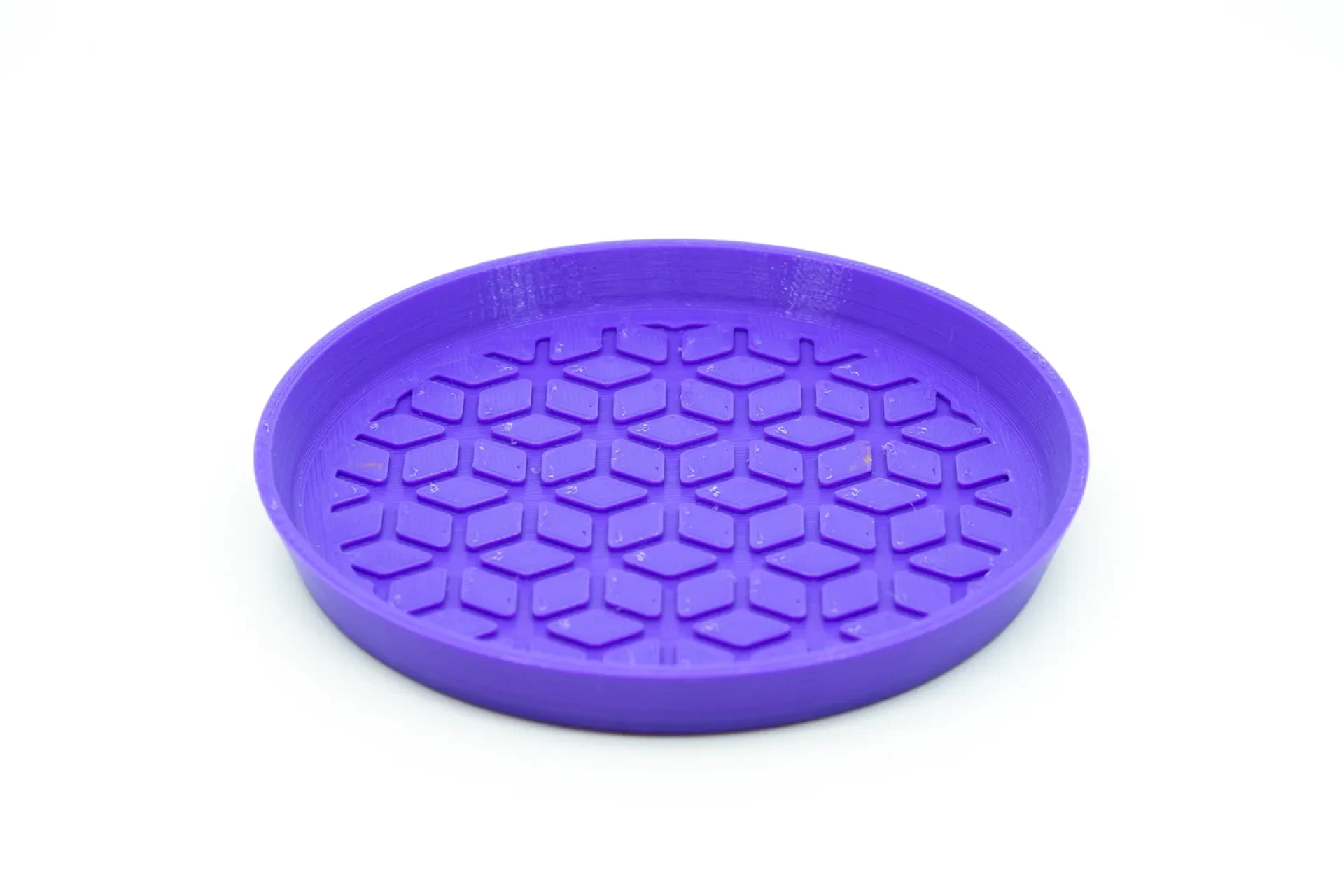

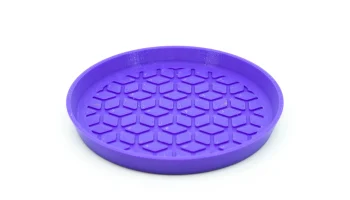

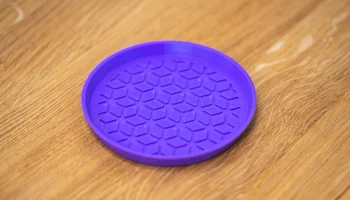

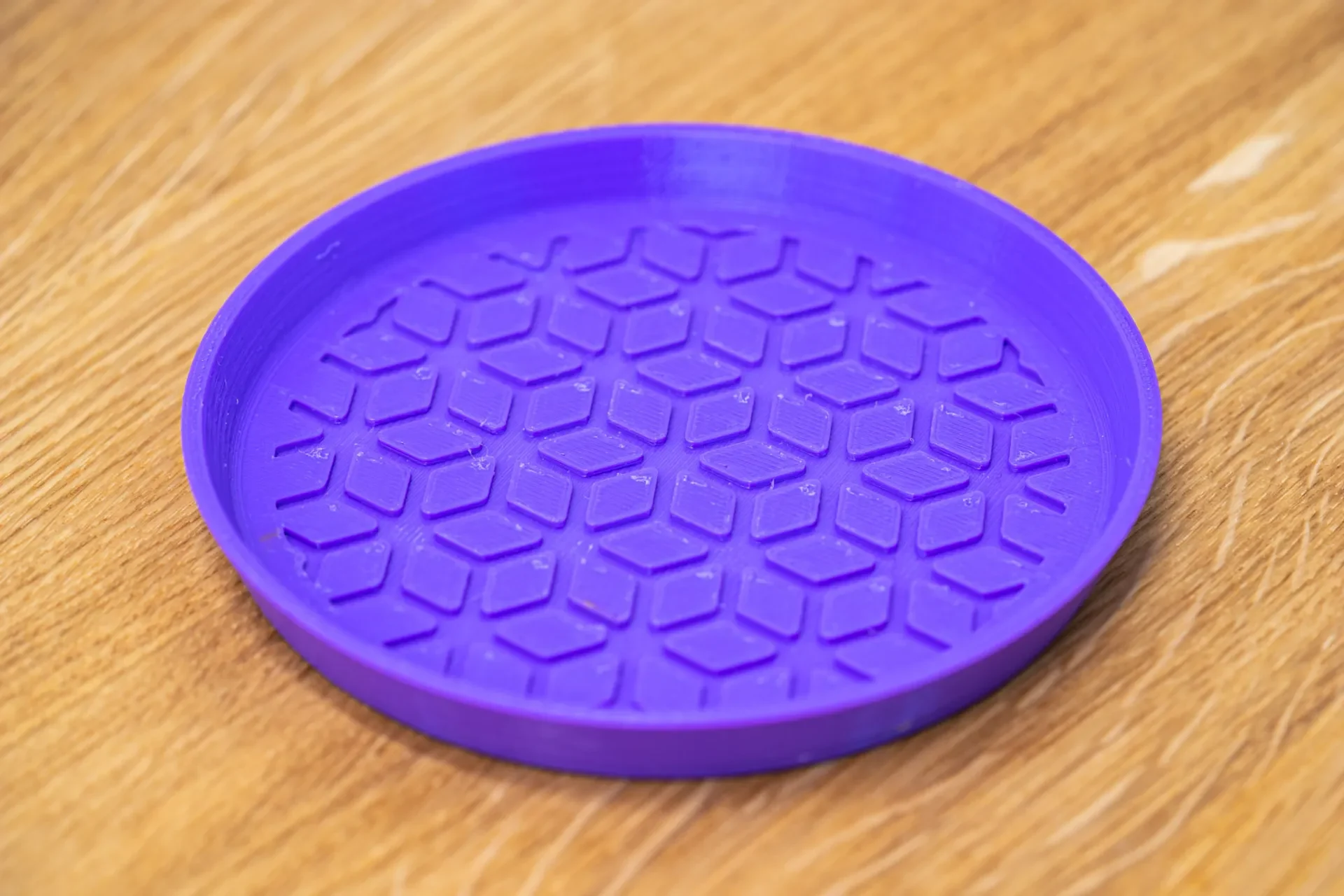

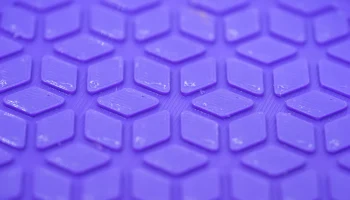

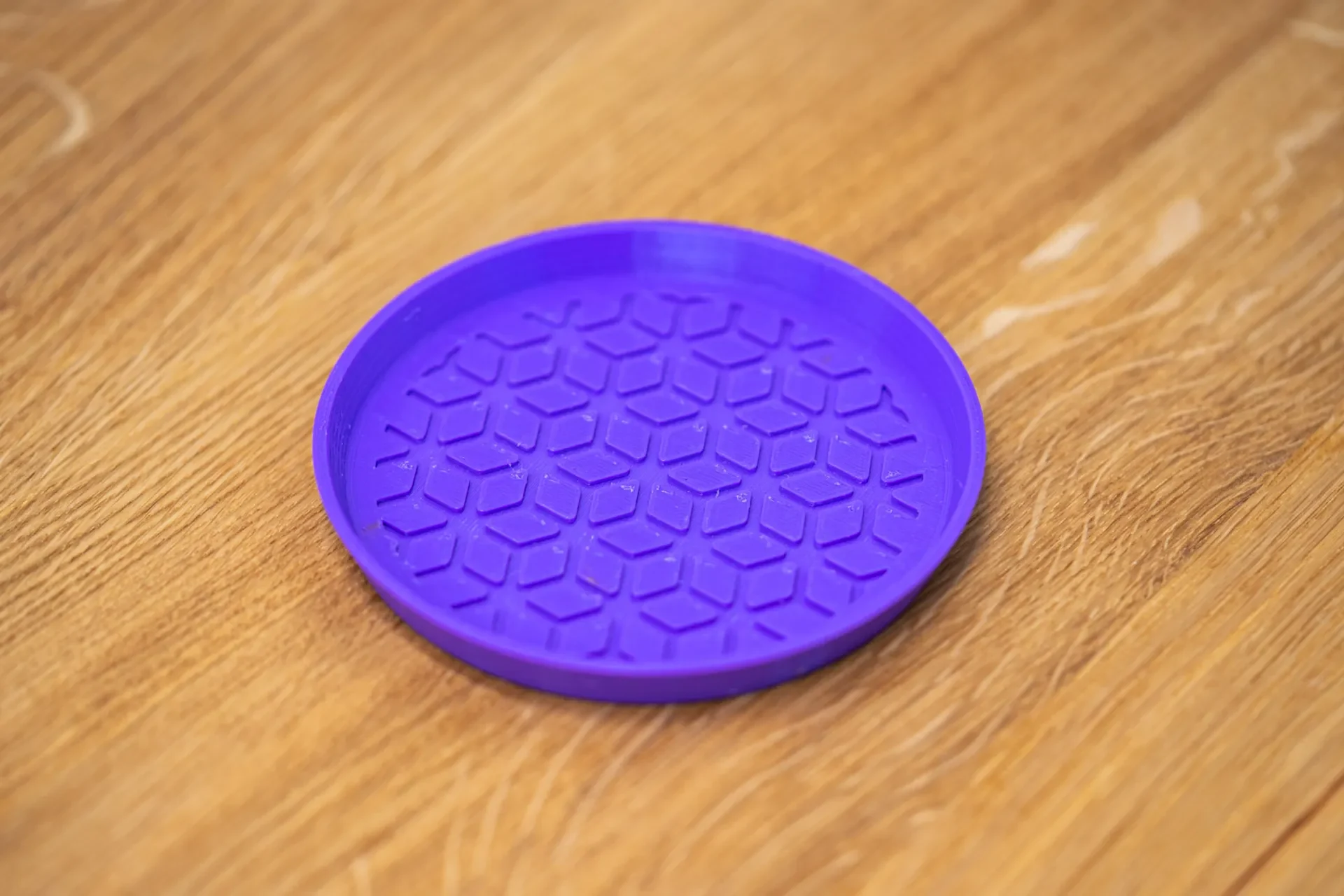

На фотографиях вы видите подставку, которая прослужила более двух лет и выдержала множество циклов мытья в посудомоечной машине.
Подставка была напечатана на принтере Original Prusa i3 MK3S+ с использованием нити PETG «Polymaker PolyLite PETG Violett».
Заключение
Это простая и надежная конструкция. Если вы напечатаете его с помощью PETG, вы можете положить его в посудомоечную машину при н��зкой температуре. Если вы нашли это полезным, пожалуйста, оцените его и загрузите фотографии того, как вы его использовали.
Удачной печати!
