Разделители ящиков

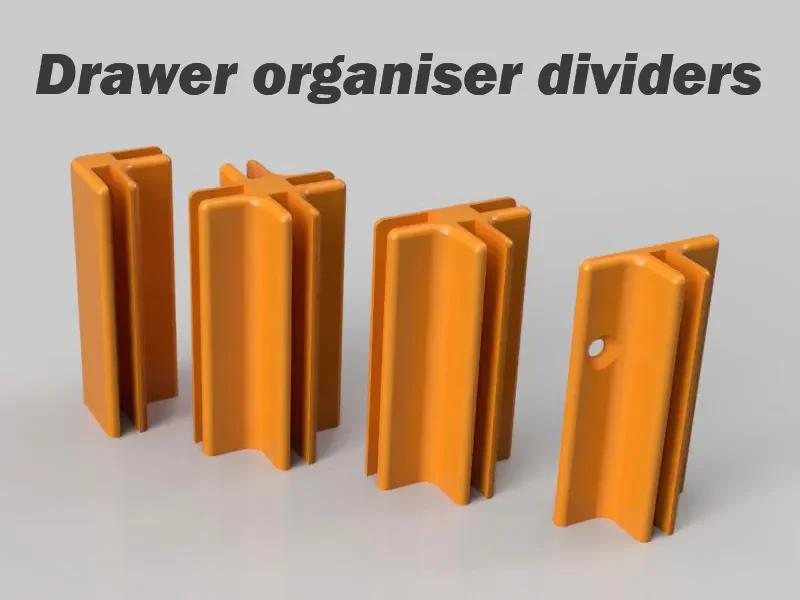

Это набор кронштейнов для самостоятельного изготовления органайзеров для ящиков, подходящих для организации ящиков на кухне, в офисе или мастерской. Кронштейны предназначены для использования с фанерой толщиной 3,5 мм или фанерой толщиной 1/4 дюйма (6,35 мм). Высота кронштейнов составляет 50 мм.
v2: добавлен угловой кронштейн.
Если вы хотите внести свои собственные изменения, файл fusion360 является параметрическим.
Установка

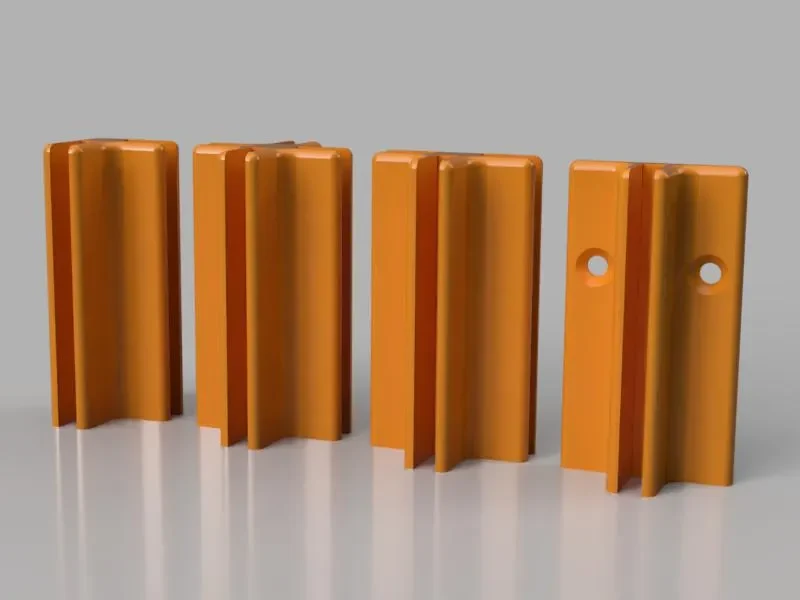

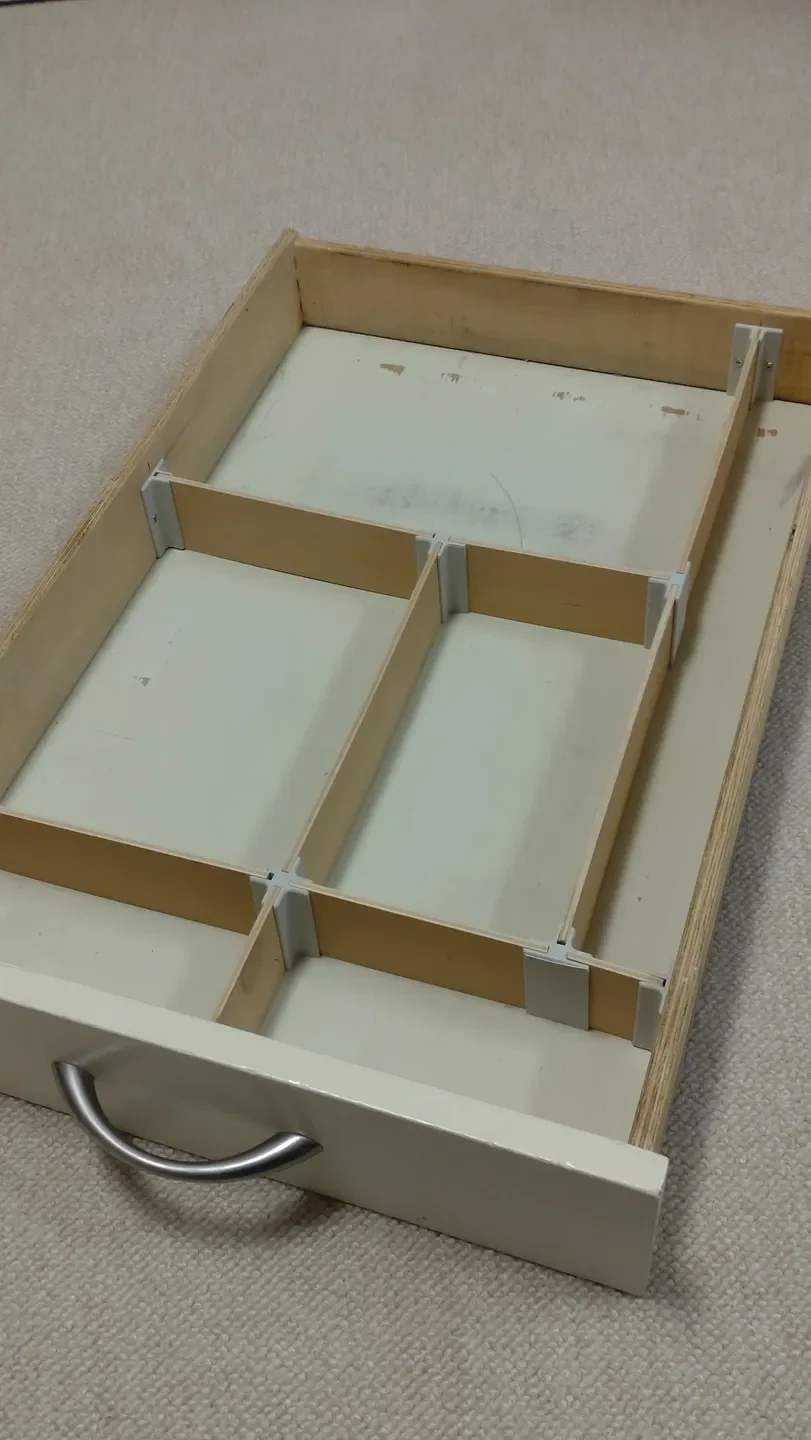

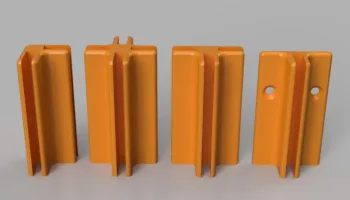

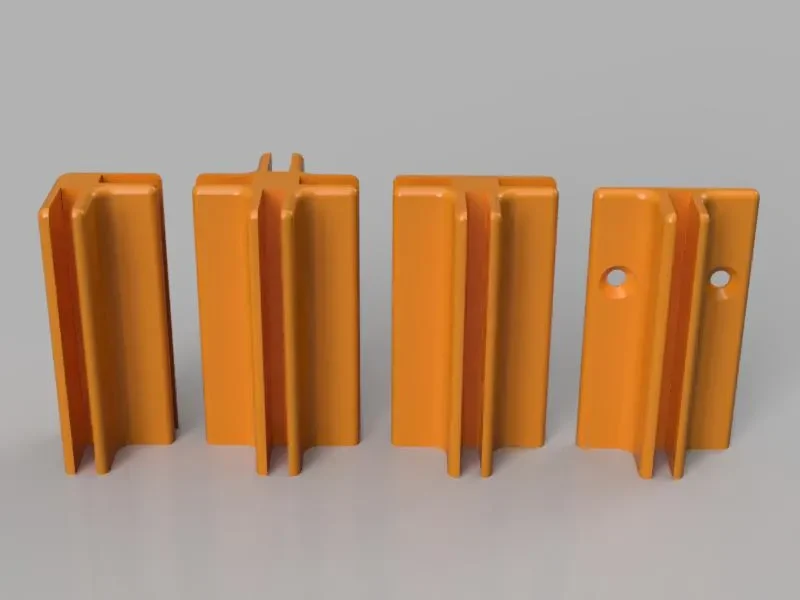

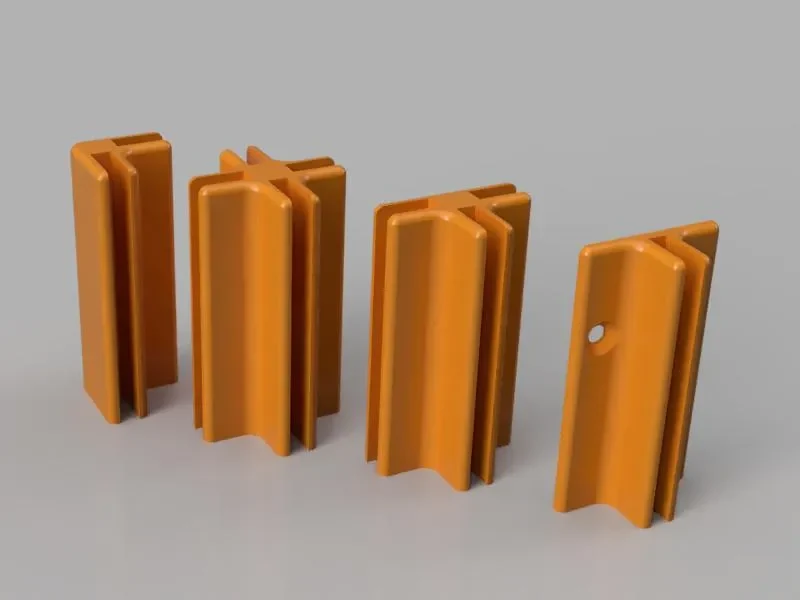

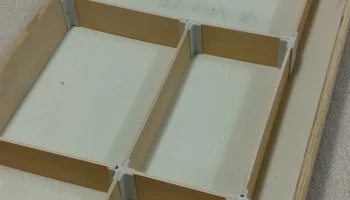

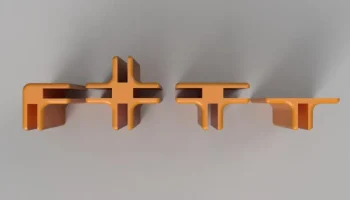

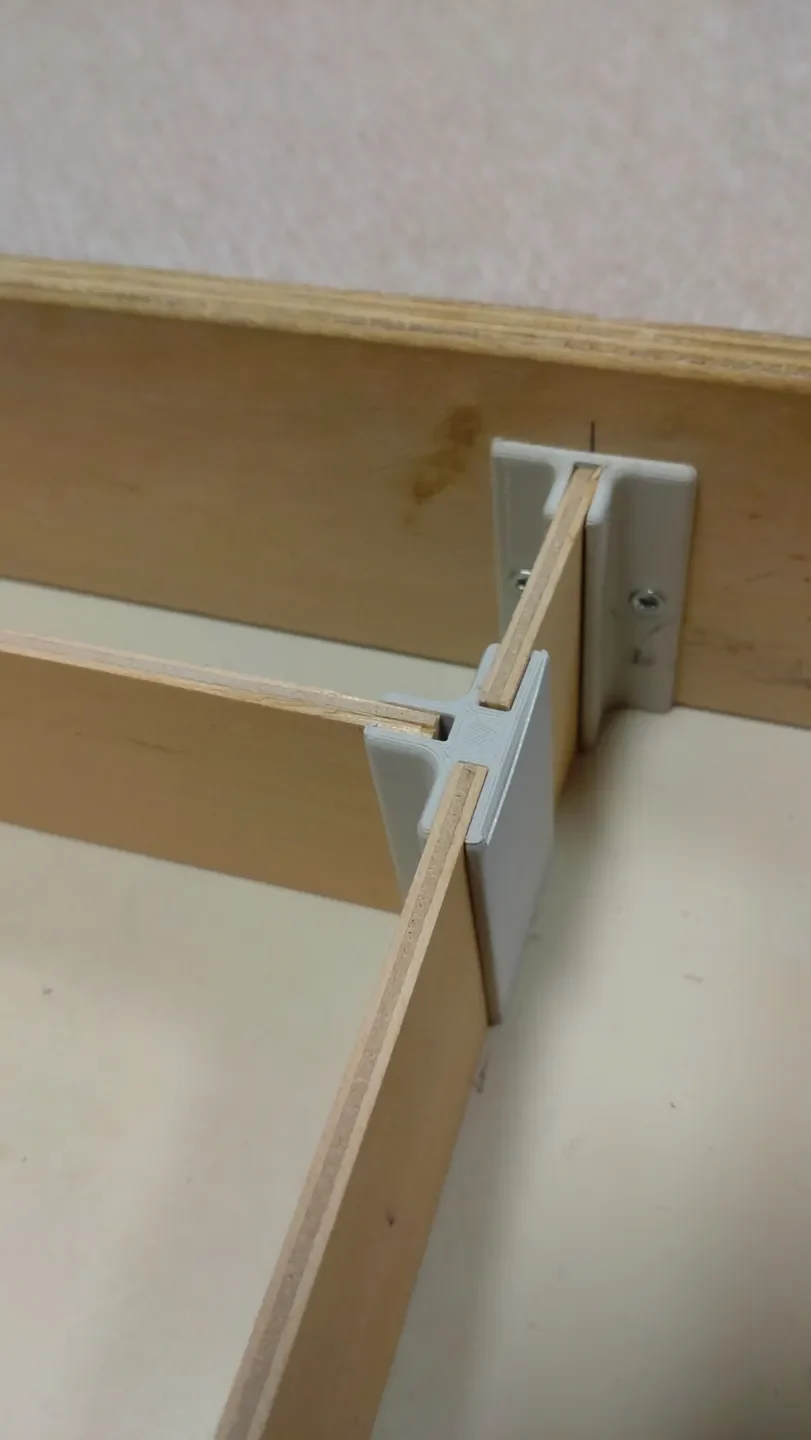

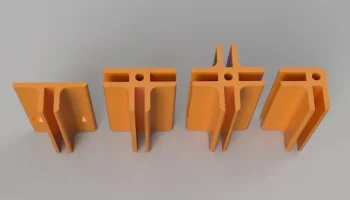

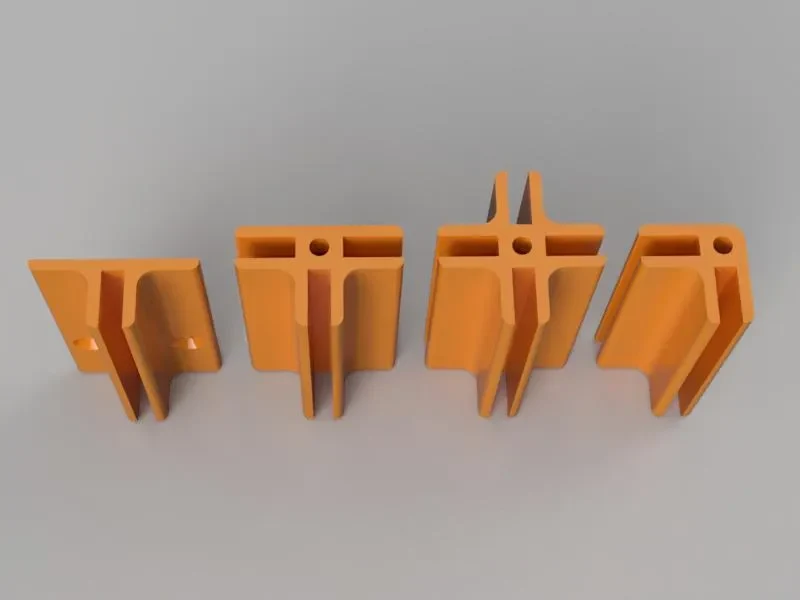

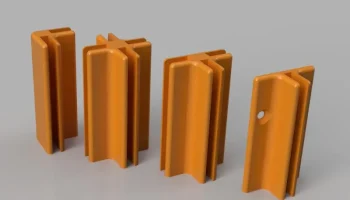

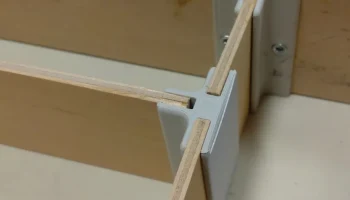

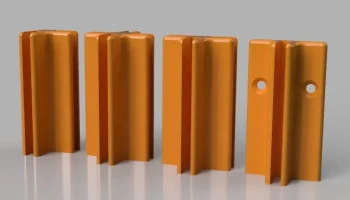

Используйте Т-, X- и L-образные скобки для внутренних рядов, а также перекрестные соединители и боковые скобки для соединения с краями. Если вы, как и я, хотите закрепить кронштейны на ящике, там есть отверстия для шурупов. Боковые кронштейны можно прикрутить к краю ящика, а Т-, X- и L-образные кронштейны можно прикрутить через нижнюю часть ящика.
Печать и настройки печати
В файлах модели детали ориентированы в наилучшем направлении для печати. Используйте, например, PLA для печати с высотой слоя 0,2 мм и шириной сопла 0,4 мм. Толщина стены не менее 3 линий и 25% заполнения. Опорная структура не обязательна.
Обратная связь всегда полезна. Если вы хотите побудить меня или других дизайнеров создавать больше моделей, ставьте лайк и/или публикуйте свои работы. Если что-то не хорошо или чего-то не хватает и можно улучшить, оставьте комментарий.
