Это моя «передовая» система заточки.

ПРИМЕЧАНИЕ. ПОСЛЕДНЯЯ (значительно обновленная) версия моей системы скоро будет доступна в виде готового к сборке комплекта на www.gritomatic.com. Я больше не буду обновлять эту версию на Thingiverse, а оставлю ее здесь для бесплатной печати.

ПРИМЕЧАНИЕ. НЕТ необходимости распечатывать все детали. Это зависит от того, какой тип заточки вы хотите сделать и как вы хотите настроить мою точилку — распечатывайте только те детали, которые вам нужны. Для базовой версии моей точилки (только для ножей и ножниц) я рекомендую печатать только следующие номера деталей — A,Bv2,C,D,E,F,G,H(для ножниц),K(для больших лезвий),M,N.

ТЕПЕРЬ С ЗАЖИМАМИ для зажимов TSPROF, Blitz, Hapstone (R2 Lite) и KakBritva (боковые и широкие центральные) в качестве дополнительной опции.

Если вы не хотите использовать основной метод крепления магнитного ножа, я рек��мендую использовать один из металлических зажимов, упомянутых выше, или, при желании, конструкция моего ножевого зажима может быть фрезерована на станке с ЧПУ из металла. (файлы .step с ЧПУ доступны для скачивания). Если вы хотите использовать ножевые зажимы из загружаемых файлов, лучше всего фрезеровать их на станке с ЧПУ из металла.

ОБНОВЛЕНО — 30 ЯНВАРЯ 2022 г. (Журнал обновлений внизу этого описания)

Для получения дополнительной информации участник «Bladeforums» начал обсуждение сборки и ��спользования здесь — www.bladeforums.com/threads/leading-edge-3d-printed-knife-guided-sharpening-system-assembly-build-use.1791684/

Видео на Youtube от «CelloDan» об этом здесь — www.youtube.com/watch?v=i_CkHbqfMIw

Моя система может затачивать ножи, долота, опасные бритвы, ножницы, скальпели и множество других инструментов.

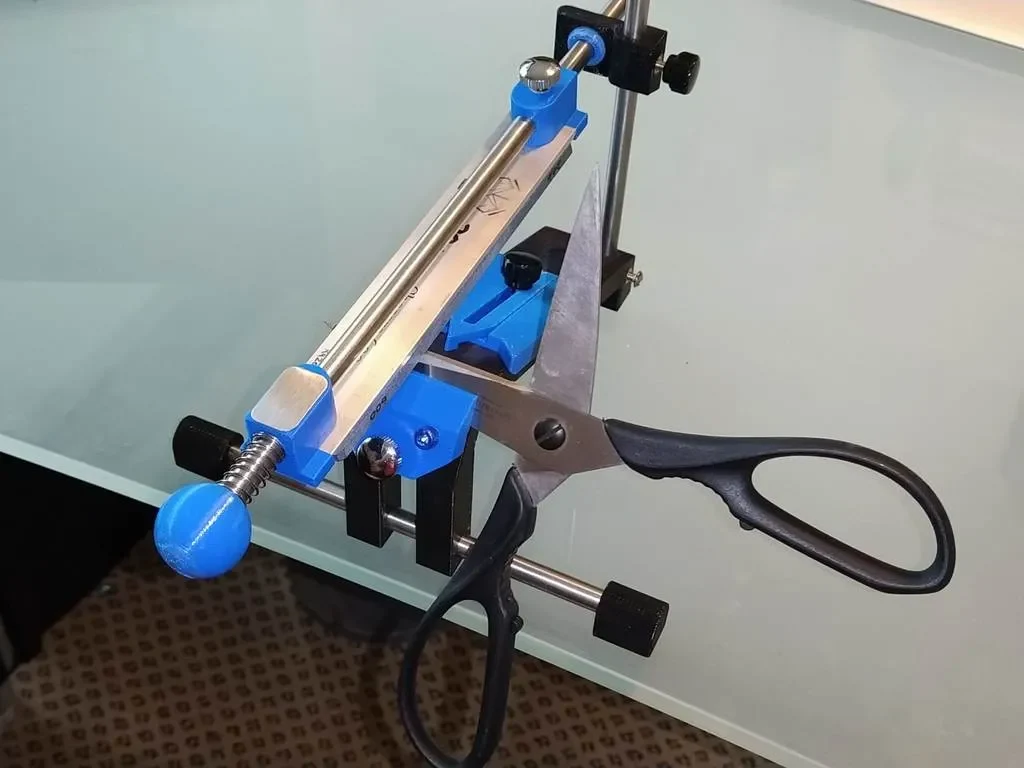

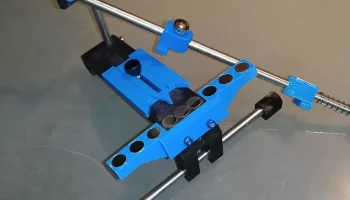

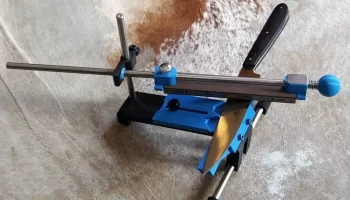

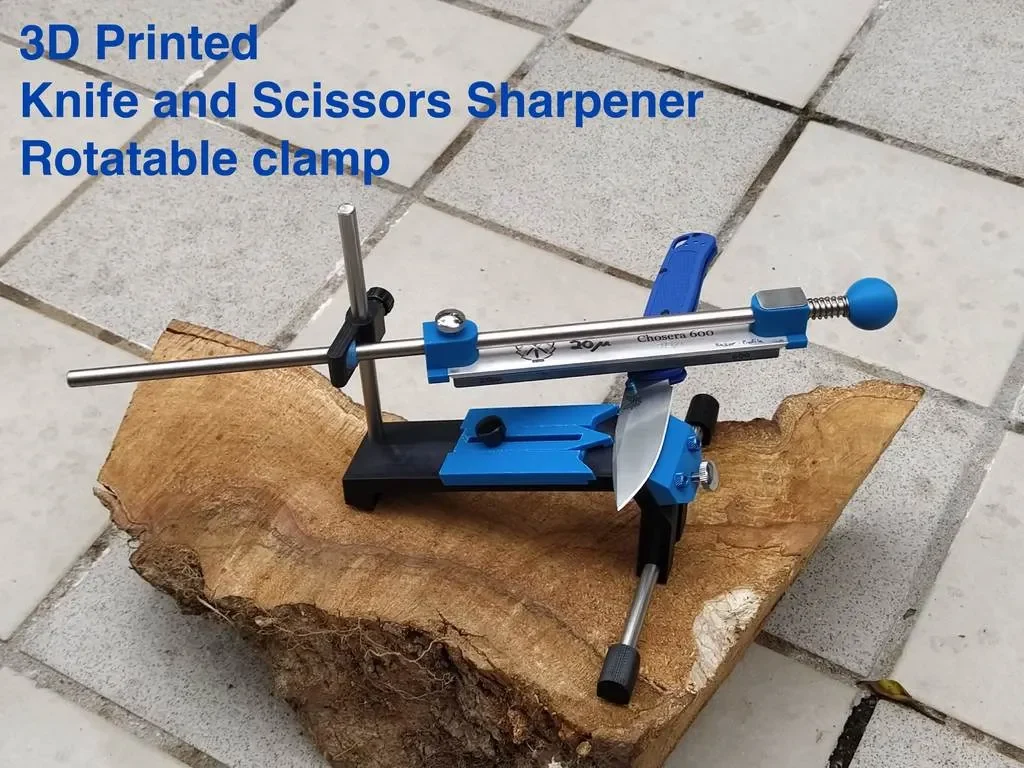

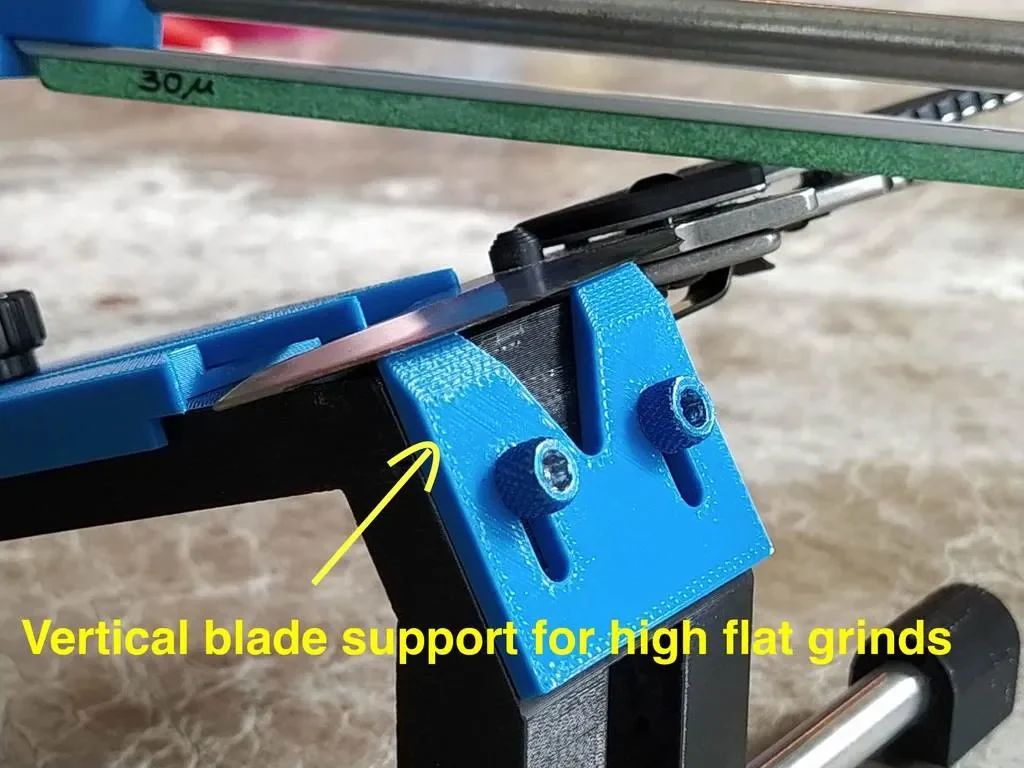

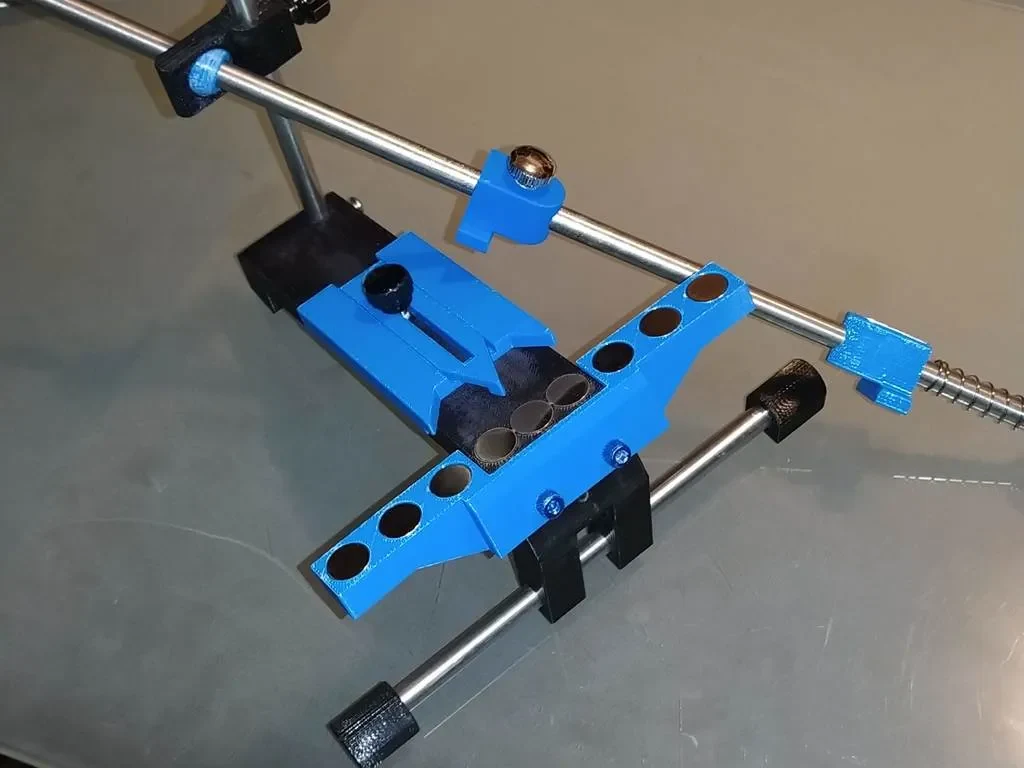

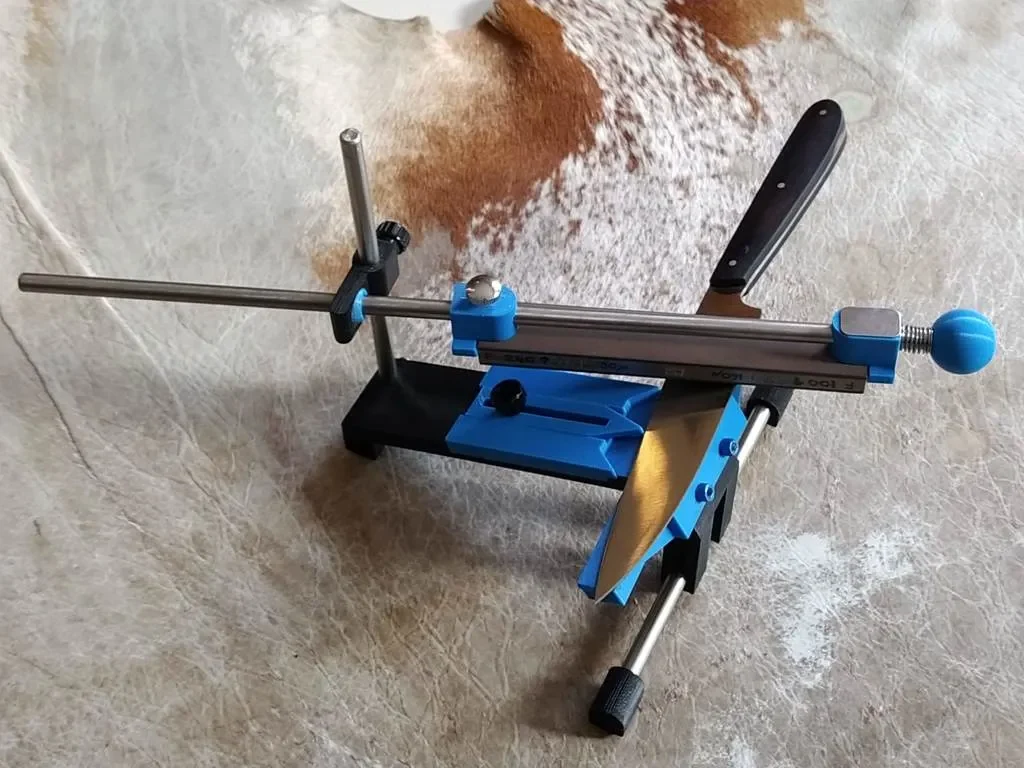

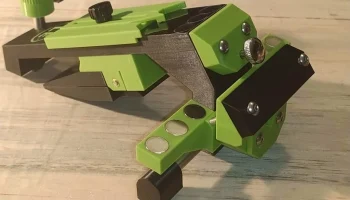

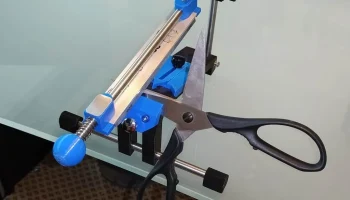

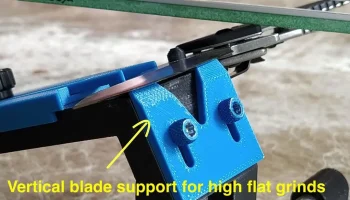

Это единственные доступные для 3D-печати ножи, ножницы, долото, опасная бритва и точилка для инструментов. Моя система работает очень хорошо практически для любого сценария заточки, который вам может понадобиться, и работает так же или даже лучше, чем любая система заточки, представленная в настоящее время на рынке. Он оснащен магнитным держателем ножа, 3-точечной горизонтальной направляющей ножа, вертикальной опорой ножа, зажимом для ножниц, 2-точечной направляющей опасной бритвы, большим приспособлением для заточки лезвий, выпуклым держателем точильного камня и дополнительным вращающимся зажимом ножа (при желании). Он также имеет адаптер тонкой настройки для чрезвычайно точной регулировки угла заточки.

Одно из лучших мест для покупки точильных камней для моей системы — www.gritomatic.com. У них огромный выбор любого камня, который только пожелает душа, и один из лучших вариантов абразивных материалов для заточки в Интернете. У меня также есть дополнительные держатели для камней Lansky и треугольных хонингов Spyderco.

Диапазон угла заточки составляет примерно 0-50 градусов, в зависимости от того, используется ли зажим для ножа/направляющая для ножа/направляющая для прямой бритвы/зажим для ножниц/адаптер долота.

Я рекомендую использовать цифровой измеритель угла или приложение для измерения угла на телефоне, чтобы измерить точные углы заточки. Если у вас нет цифрового угломера, у меня также есть для вас собственный дизайн механического измерителя угла, который можно ��аспечатать на 3D-принтере — www.thingiverse.com/thing:4787548.

Необходимые детали:

(ПРИМЕЧАНИЕ. Все детали метрического размера M4 можно заменить деталями дюймового размера 8-32. Стержни из нержавеющей стали диаметром 8 мм можно заменить стержнями из нержавеющей стали 5/16. Я также добавил отдельный .ZIP-файл для всех деталей, необходимых для изготовления версии моей системы со стержнем из нержавеющей стали диаметром 6 мм).

(ПРИМЕЧАНИЕ. Вскоре я добавлю модифицированную версию моей системы, которую можно будет собрать с гайками M4 вместо латунных вставок M4 в качестве опции.)

22 латунных резьбовых вставки M4 (для всех отверстий диаметром 5 мм) (в будущем появится версия с гайкой M4...)

1 стальной стержень диаметром 8 мм (длиной более 45 см) (для держателя точильного камня/направляющего стержня)

1 стальной стержень диаметром 8 мм (длиной более 18 см) (для вертикального стержня)

1 стальной стержень диаметром 8 мм (длиной 13 см) (для передней подставки) (ОПЦИЯ)

Примечание. У меня есть альтернативная передняя ножка, полностью распечатанная на 3D-принтере («B v2», если вы не хотите использовать 8-миллиметровый стержень в сочетании с маленькими ножками.

7 винтов с накатанной головкой M4

ДЛИНА:

Длина резьбы 3 x 10 мм (адаптер точной настройки, держатель шарнирного подшипника, каменный зажим)

1 x 10 мм (3-точечная направляющая для ножа/бритва)
