Слайд-резак для пластиковой пленки
Внимание: острые вещи острые!
Для этой модели требуются 2 секции отламываемых бритв диаметром 18 мм. Если у вас их еще нет, их можно недорого купить на Amazon или в любом другом месте, где есть ножи для коробок. Вот несколько супер дешевых заправок за 5 долларов. Или вы можете получить его вместе с инструментом за 11 долларов. Не приобретайте для этого проекта более тонкие версии толщиной 9 мм.
После того, как мой OEM-резак для слайдов оторвался от огромного рулона полиэтиленовой пленки, я начал искать еще один для печати и был удивлен, когда не нашел его, поэтому решил взяться за моделирование одного. На самом деле это работает намного лучше, чем я надеялся. К сожалению, не так уж много для алюминиевой фольги или пергаментной бумаги. Вполне возможно, что для этих материалов лучше подойдет лезвие более крутой формы.
Есть два варианта крепления рельсов. Версия с зажимом и версия с клеем.
Я предлагаю распечатать направляющие зажимной версии из PETG, чтобы они имели некоторую гибкость и могли поместиться на коробке. Если вы обнаружите, что не можете надеть его, не сломав, распечатайте тонкую направляющую, поскольку PETG становится более гибким, если он тоньше. Если вам нужны более широкие рельсы для более толстой коробки, я бы посоветовал зайти в сохранение FreeCAD и изменить его там, поскольку простое увеличение размера в слайсере сделает рельсы толще.
Если вы не хотите возиться с FreeCAD, тонким материалом или просто не хотите использовать PETG, используйте версию «Склеить». При этом варианте, если вам нужно заменить коробку, просто распечатайте еще один комплект направляющих. Или сорвать их, мне все равно. Ты делаешь это.

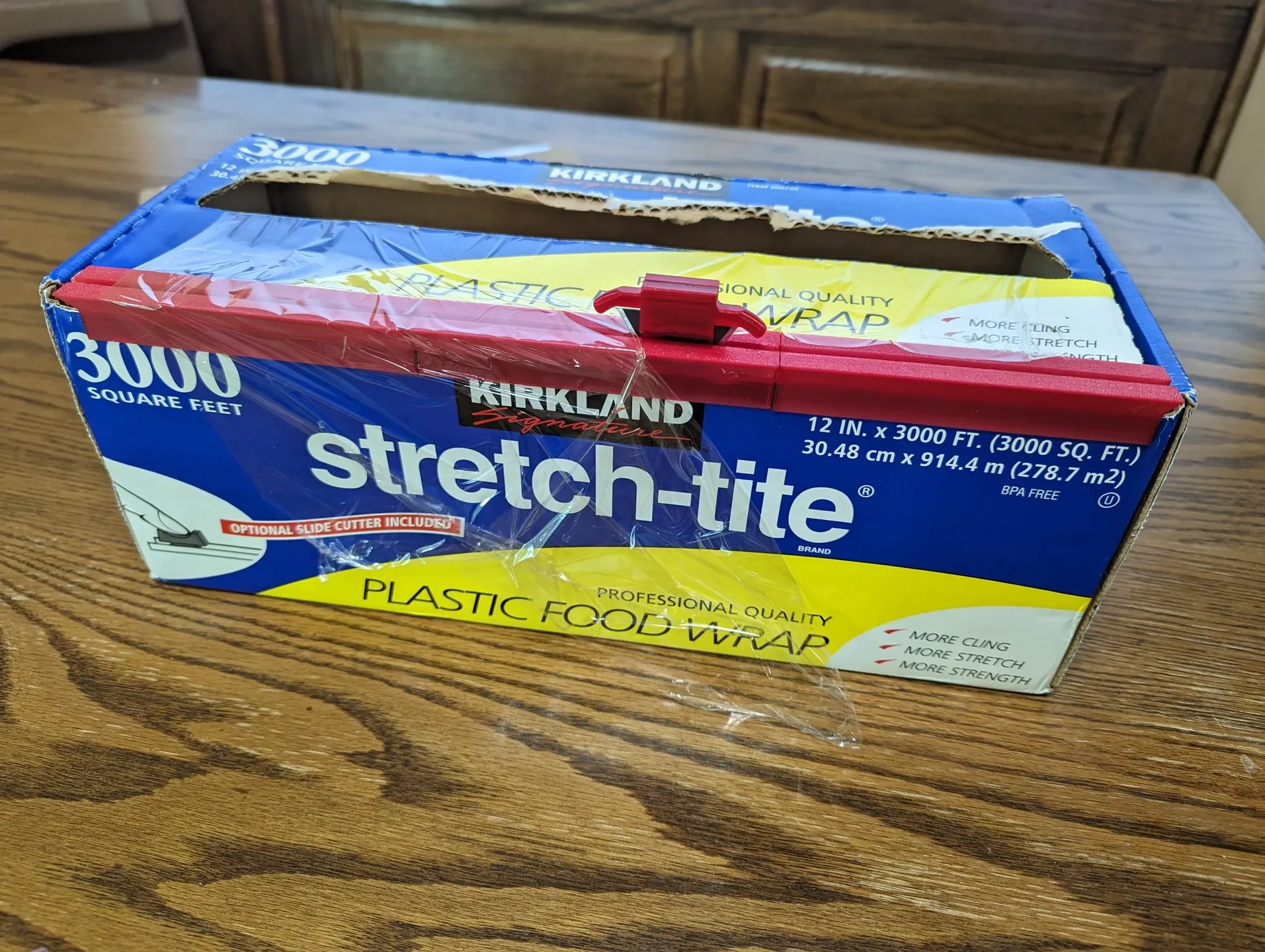

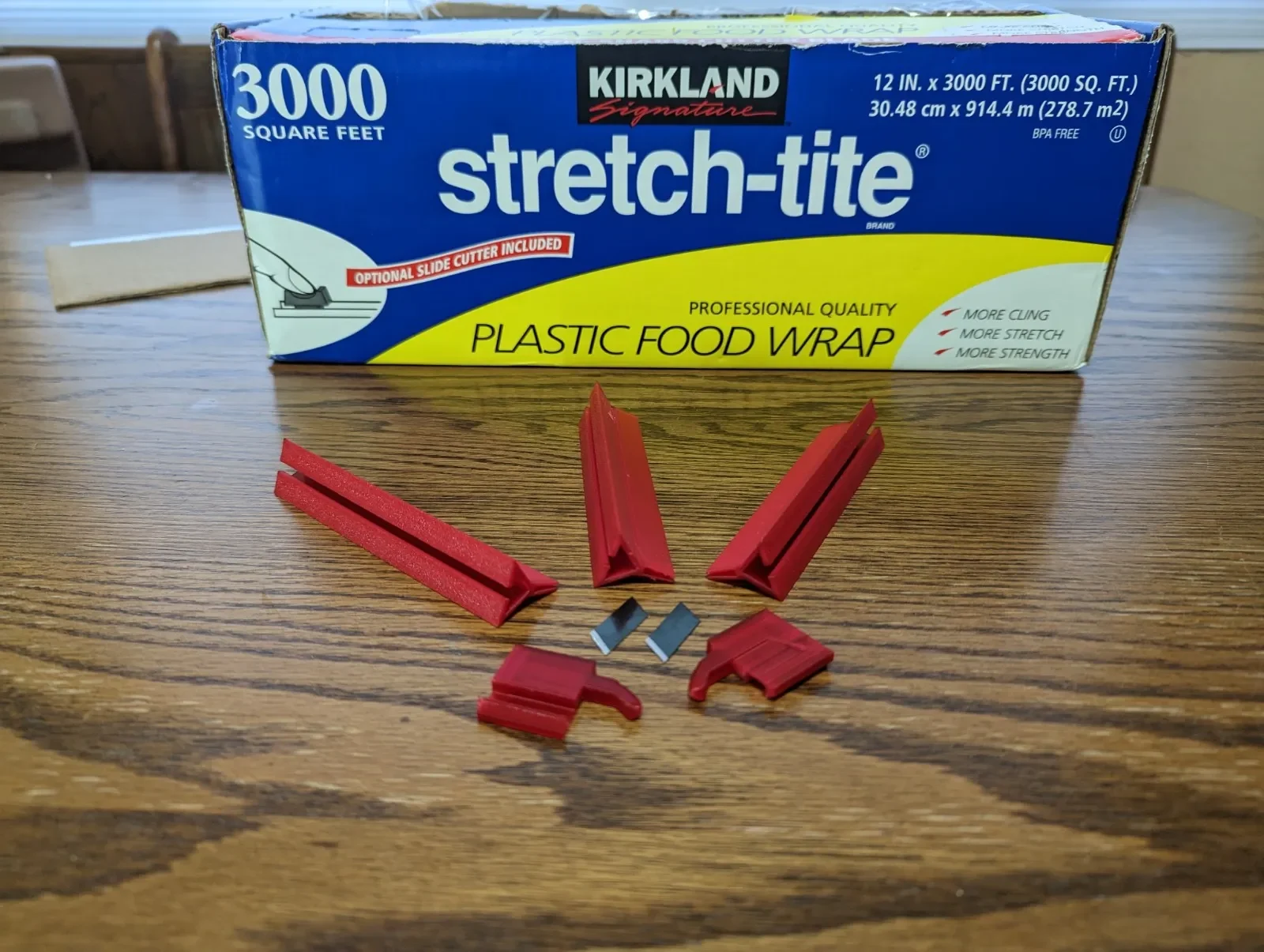

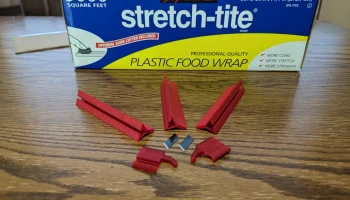

Каждая направляющая 100 мм. Измерьте длину коробки и либо увеличьте одну ось до желаемой длины, либо распечатайте несколько из них. Вы можете просто соединить их без клея, и они будут скользить без особых усилий. Для коробки, показанной на картинке, я напечатал 3 направляющие шириной 114 мм.
Концевые упоры крошечные, поэтому я добавил отверстие, в которое можно вставить кусок нити, чтобы удерживать его в правильном положении во время приклеивания на место.

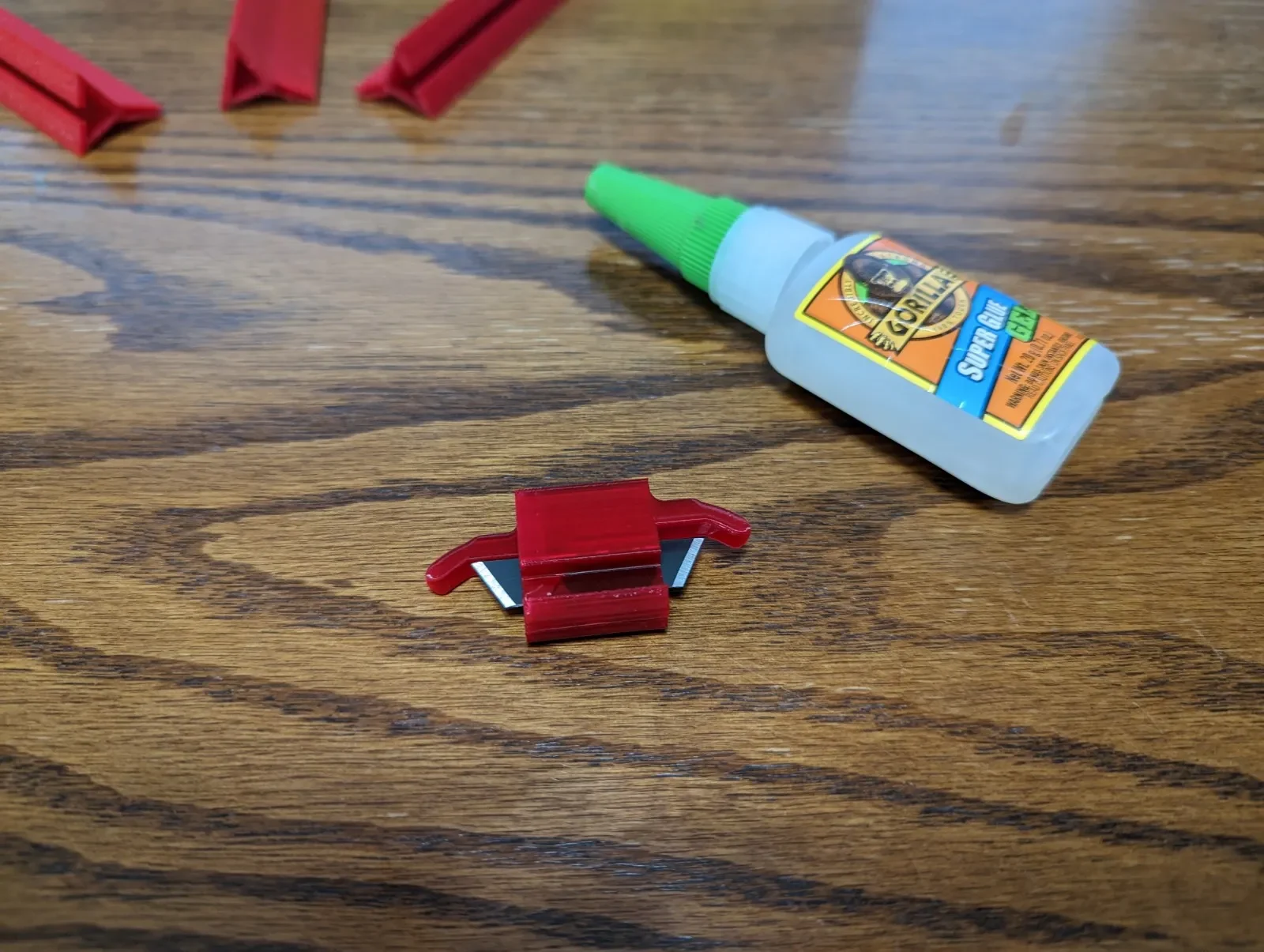

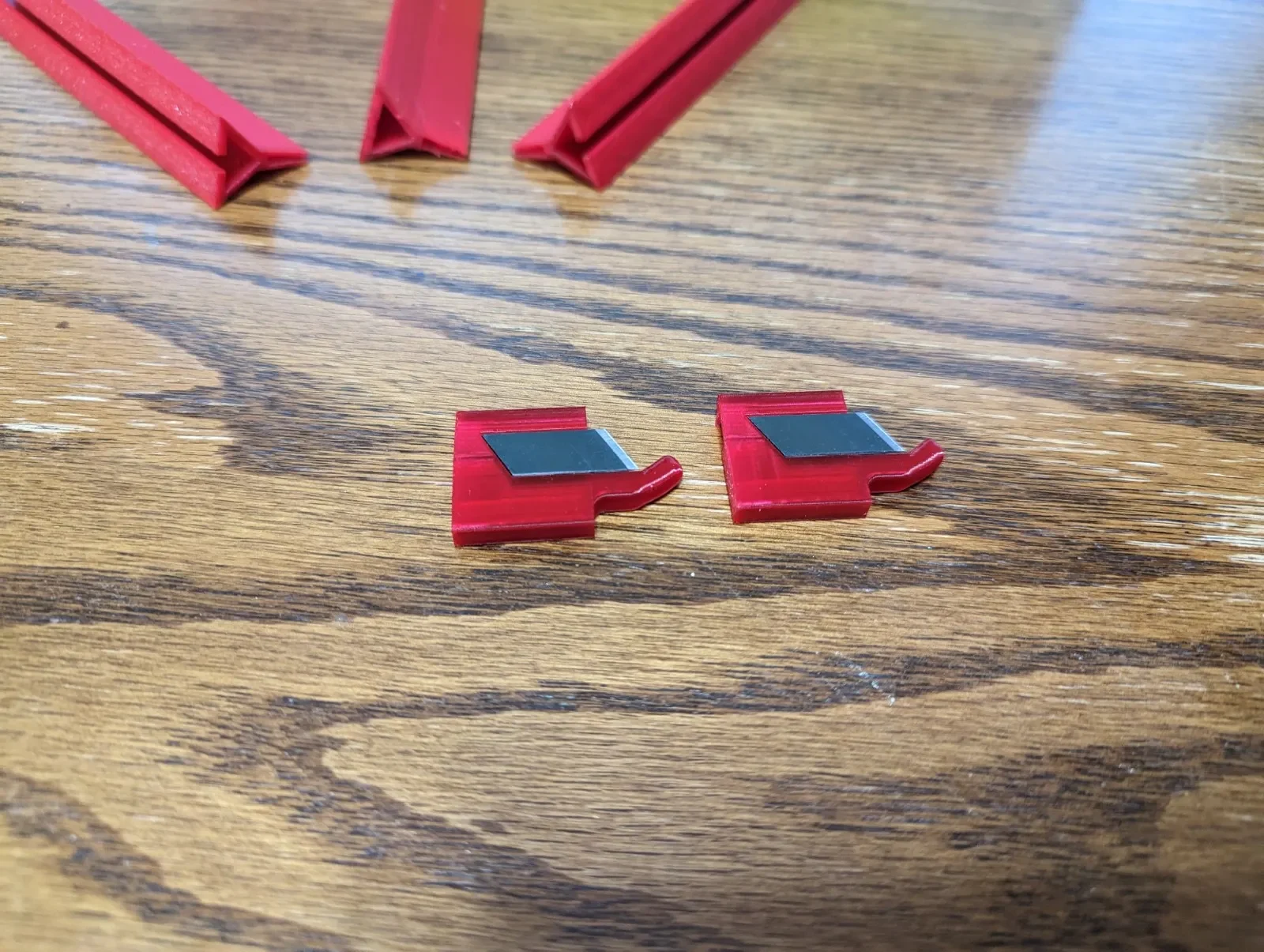

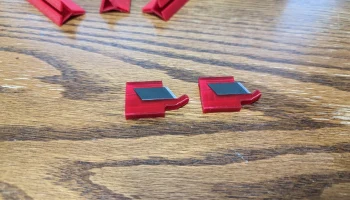

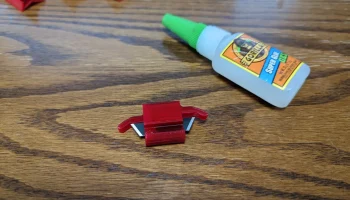

Приклейте бритвы в углубления, как показано на рисунке, затем склейте две части держателя лезвия вместе.
Я добавил деталь для дополнительной защиты пальцев, предназначенную для приклеивания к боковой части детали, как и на держателе лезвия, для тех людей, которые не любят жить в опасности.
Я предоставил сохранения FreeCAD, если вы захотите изменить/улучшить их.
