Привод боковой подметальной машины Roomba
Это замена привода боковой подметальной машины Roomba серии 675. Он идеально подходит для печати, если вы содрали резьбовое отверстие в оригинальной шестерне или зубцы вашей оригинальной шестерни начали стачиваться.
Распечатать инструкции
Материал: PETG, ABS или другой прочный материал для достижения наилучших результатов (чем прочнее, тем лучше), PLA недостаточно прочен, он развалится гораздо быстрее. Очев��дно, что эта деталь не так прочна, как обычная деталь, отлитая под давлением. Обратите внимание, что вам, возможно, придется время от времени перепечатывать и заменять этот мир.

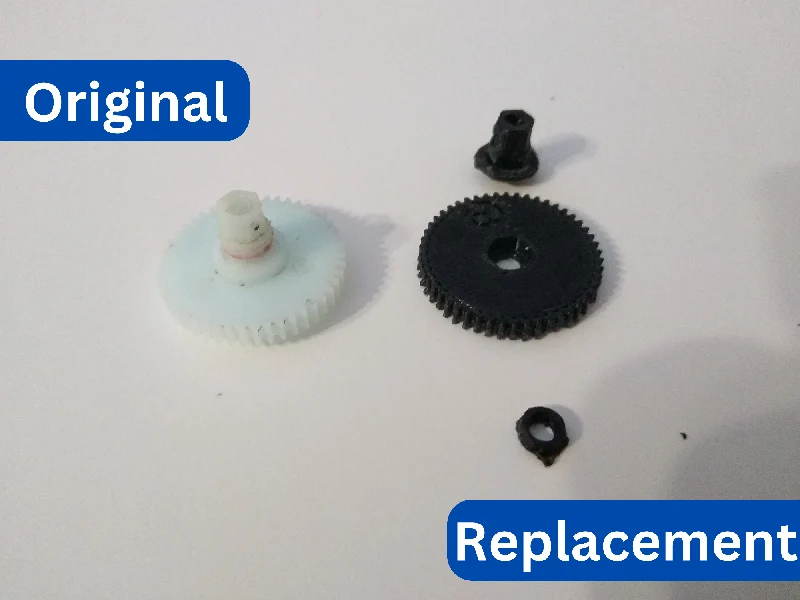

Ориентация и опоры: этот принт состоит из 3 частей. Распечатайте шестерню и шайбу на станине без опор, чтобы текстура отпечатка усилилась. Напечатайте крышку вала на боковой стороне с опорами, чтобы зерно отпечатка усилило деталь.
Сборка

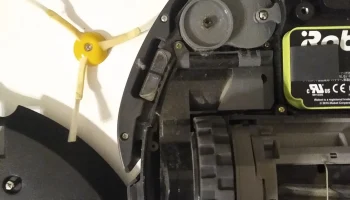

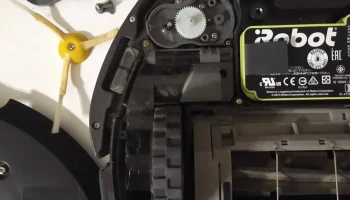

Чтобы заменить приводную шестерню угловой подметальной машины (как показано на фотографиях):

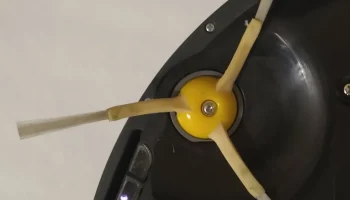

Снимите угловую подметальную машину (1 винт).

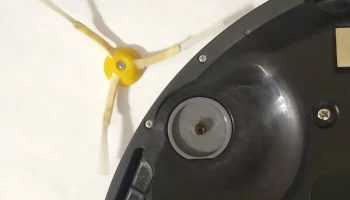

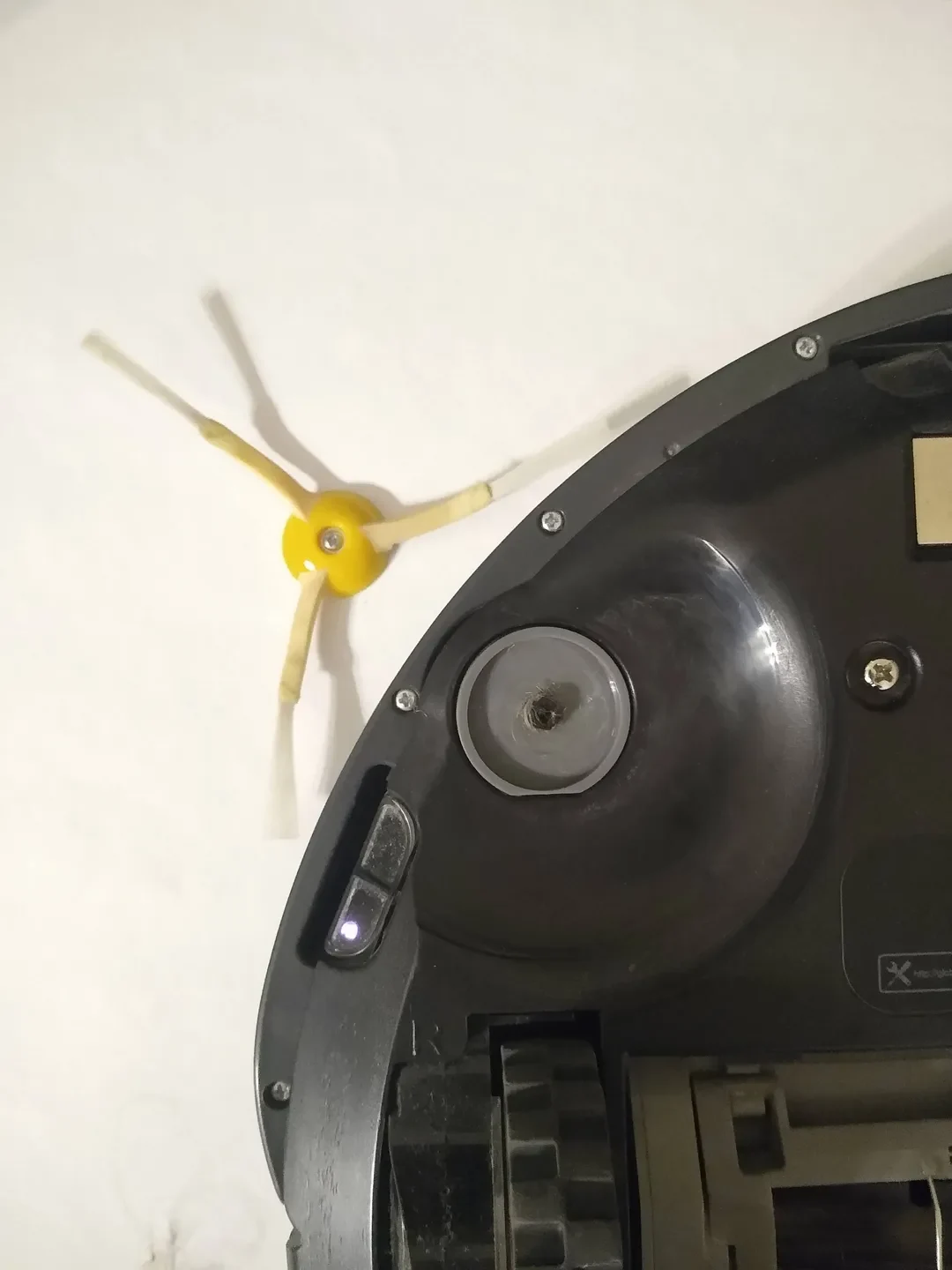

Снимите нижнюю пластину Roomba (4 винта).

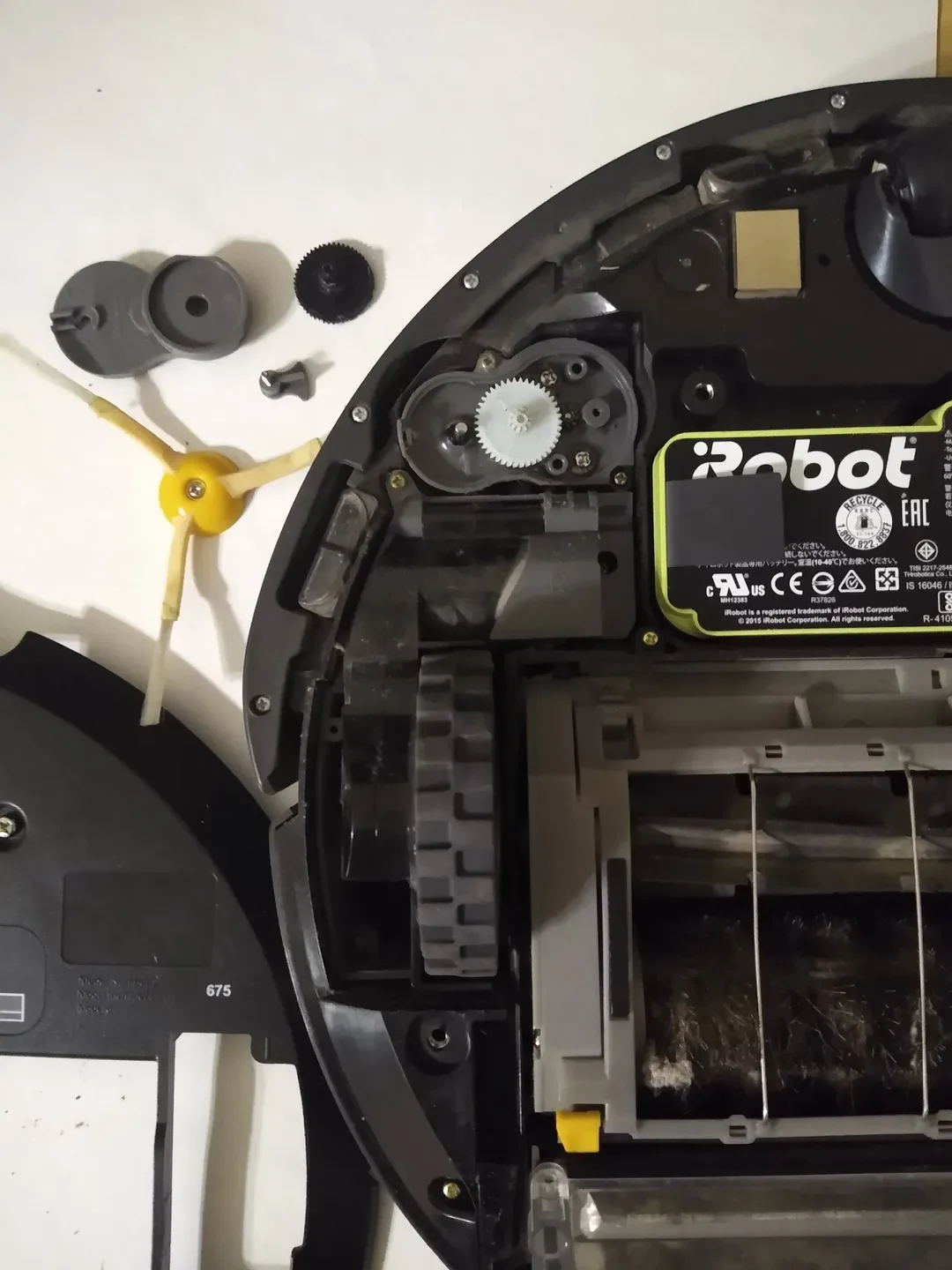

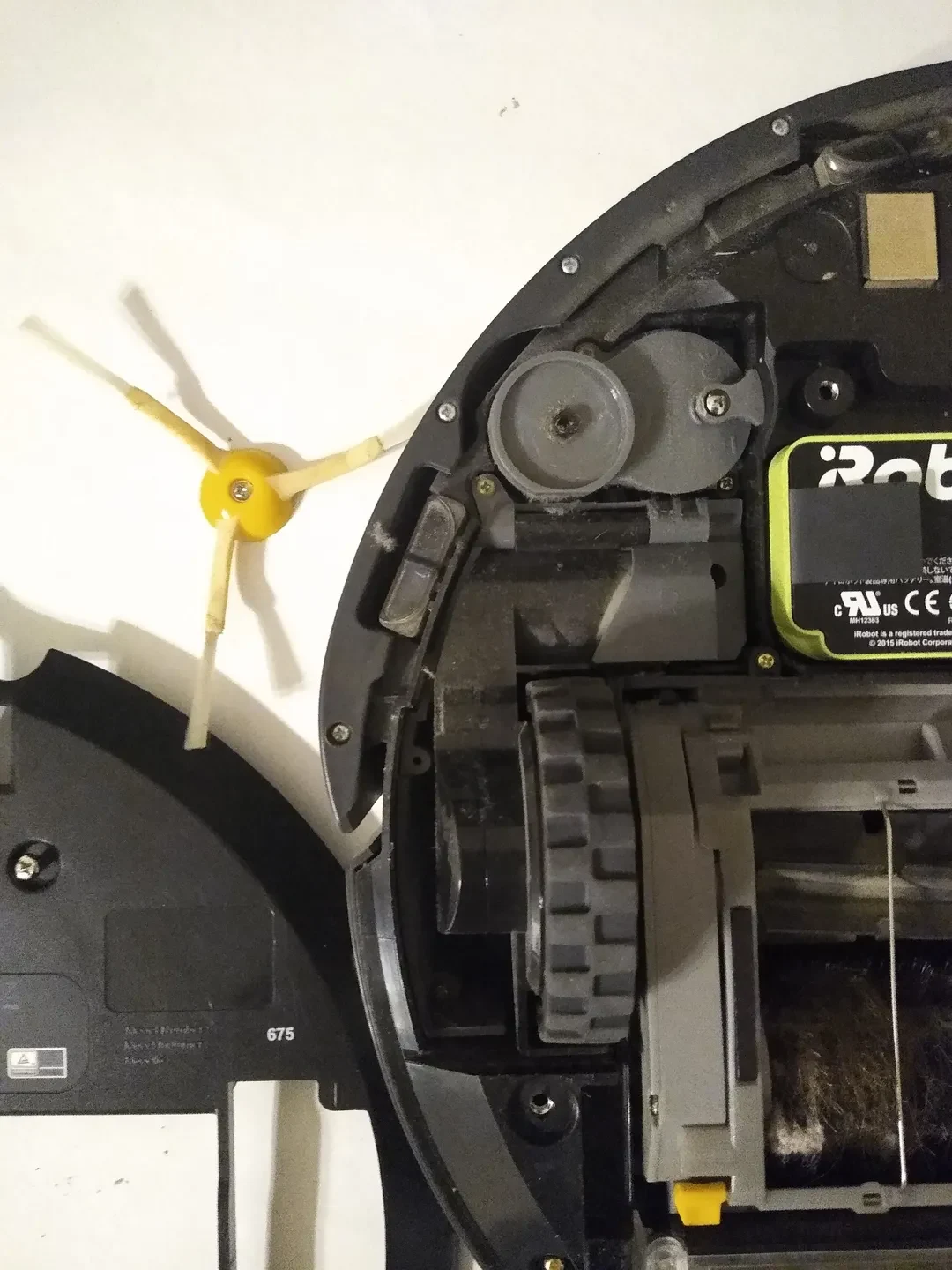

Снимите верхнюю пластину привода угловой подметальной машины (1 винт).

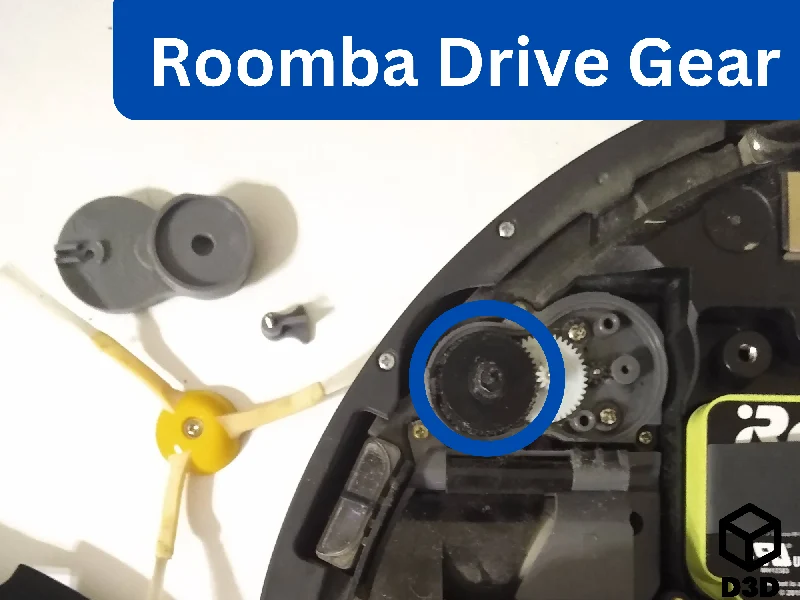

Снимите шестерню, к которой была прикреплена угловая подметальная машина.
Наденьте пластиковую шайбу на металлический стержень, на котором была старая шестерня.

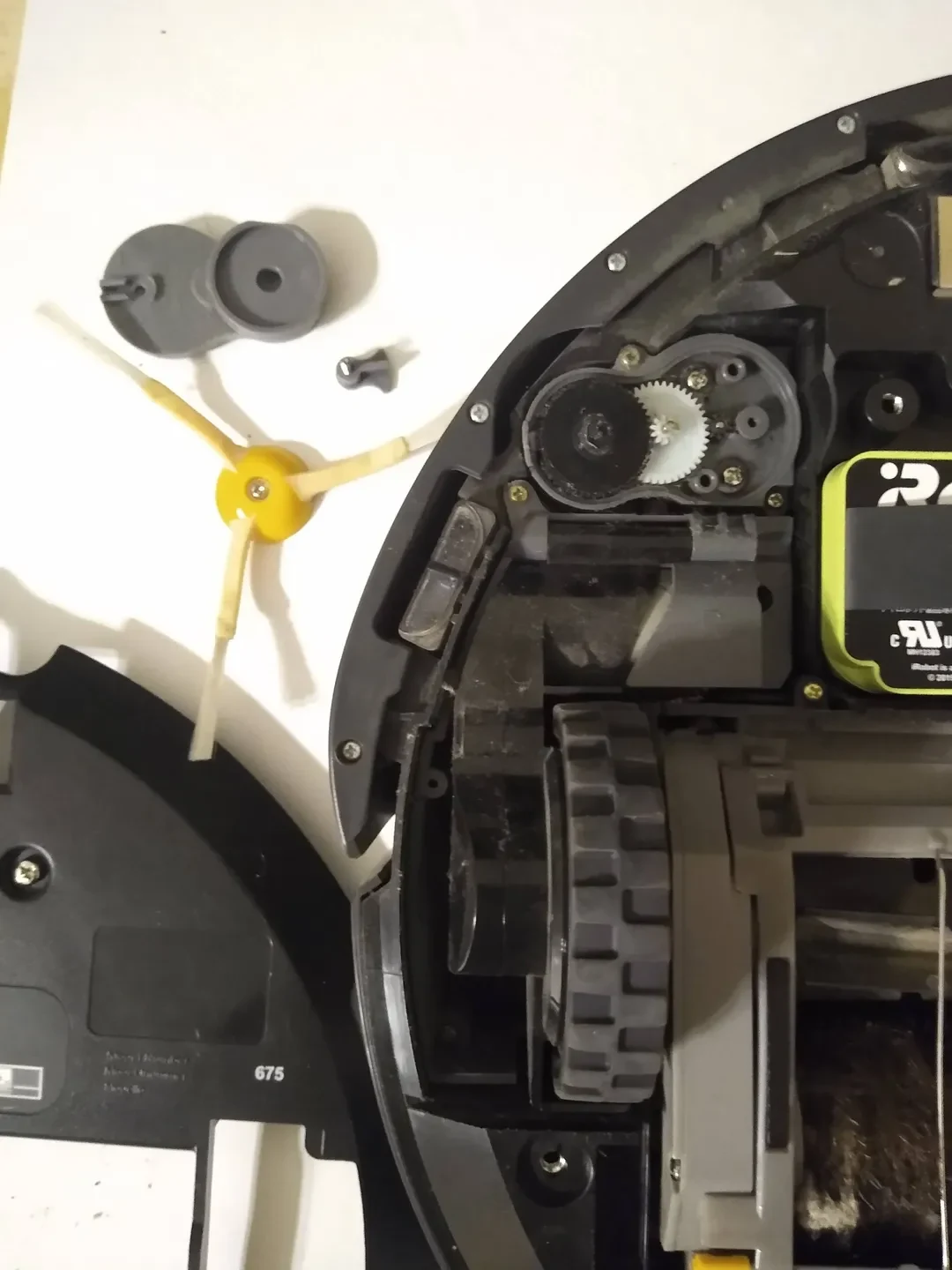

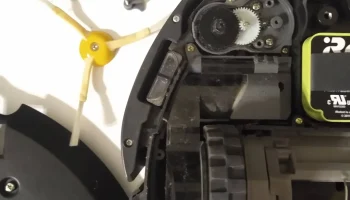

Поместите главную передачу на стержень поверх пластиковой шайбы.
Вставьте вал шестерни в шестерню

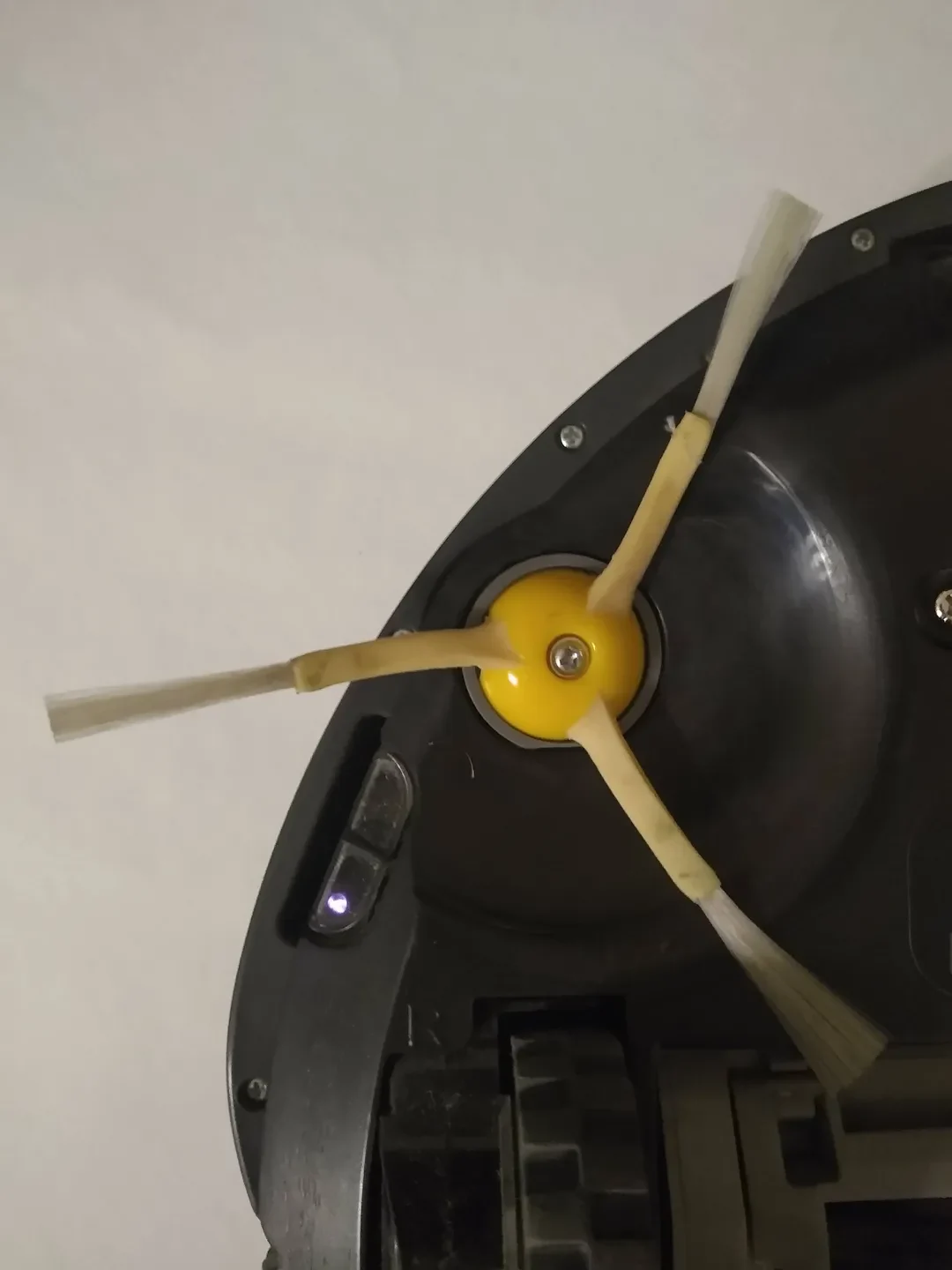

Соберите пылесос
Наслаждайтесь
