Обратный клапан для вытяжки
В закрытом положении центр тяжести немного больше, а это значит, что обратный клапан можно зафиксировать в вертикальном положении. Возможна установка и в горизонтальном положении.
В вертикальном положении вам, возможно, придется добавить немного веса. Я приклеил магнит к движущейся части, а гайку приклеил к неподвижной части, затем в гайке находится винт, который может уменьшать/увеличивать магнитную силу движущейся части.
Уже несколько недель он очень хорошо работает на нашей кухонной вытяжке в вертикальном положении.
Диаметр 117 мм, поэтому в трубу внешним диаметром 120 мм войдет идеально. Чтобы закрепить его на месте, я использовал пистолет с горячим клеем.
Для соединения подвижной и неподвижной части можно использовать проволоку диаметром 1 мм (например, сварочную проволоку).

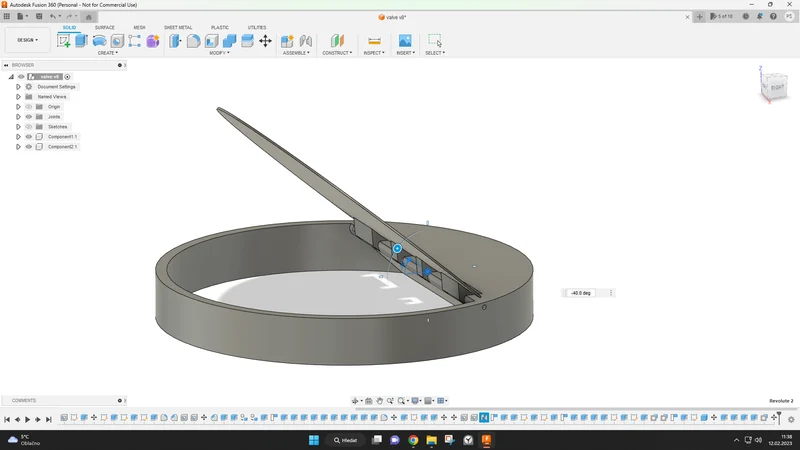

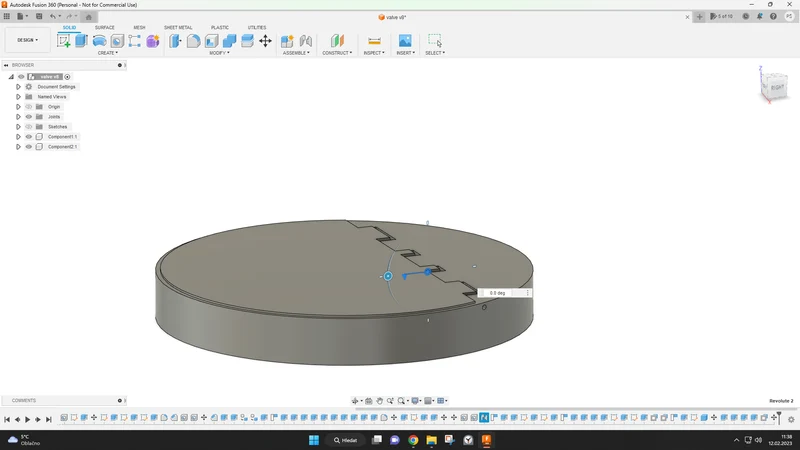

Распечатайте его так же, как в stl, без подд��ржки, и для завершения поверните подвижную часть на 180 ° (как на скриншоте из Fusion).
Если хотите, могу добавить фото распечатанного клапана с магнитом и винтом, но сейчас мне лень снимать вытяжку :D
