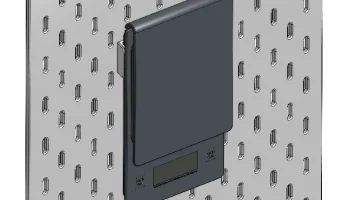

Крючок для капельных весов Hario V60 для Ikea Skadis

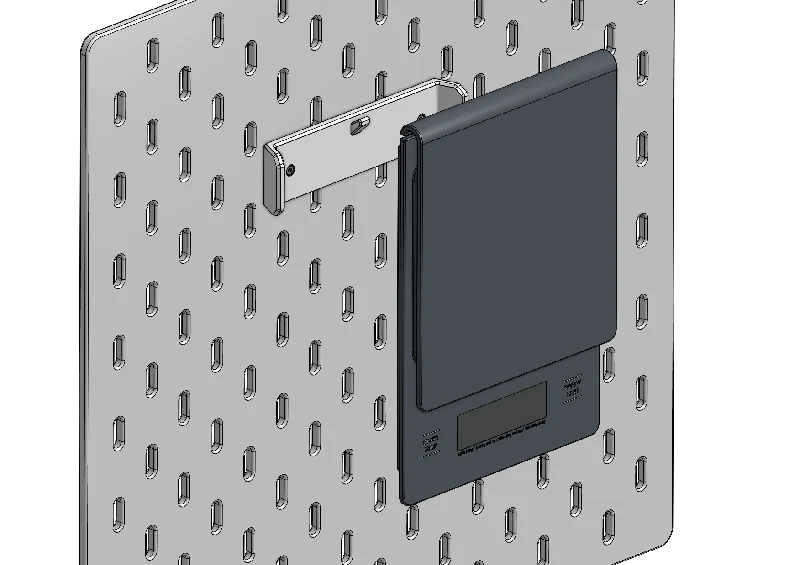

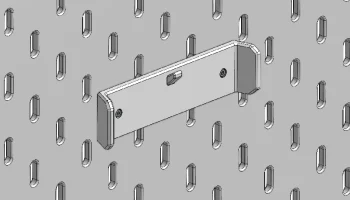

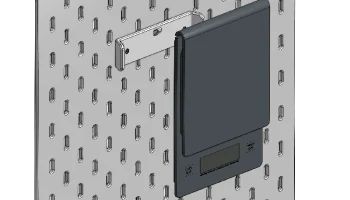

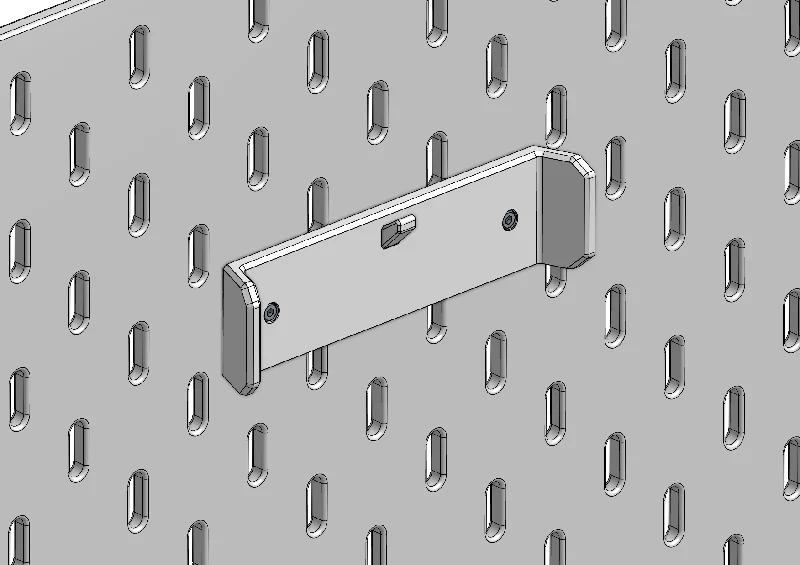

Кронштейн с крючком для установки капельных весов Hario V60 на перфорированные доски IKEA SKÅDIS. Он имеет направляющие крылья, которые направляют весы к крючку. Очень прост в использовании, не нужно возиться с поиском крючка.
В нем используются Т-образные гайки Skadis, обеспечивающие очень прочную установку и не дребезжащую.
Ищете обычную версию с винтовым креплением? Обратите внимание на настенное крепление V60 Scale.
Ищете версию, которая использует полосы команд? Посмотрите ремикс BirdmanTheWelder.
Узнайте больше о системе крепления Skadis с Т-образными гайками и ознакомьтесь с коллекцией Skadis T-Nuts, чтобы узнать больше об аксессуарах Skadis, в которых используются Т-образные гайки.
спецификация
Кол-во Описание Источник
2 M2.5 DIN934 шестигранная гайка Aliexpress
2 винта с головкой под торцевой ключ M2,5x16 мм Aliexpress
Печатные детали
Кол-во Загрузка детали
2 Т-образных гайки Skadis M2,5 Скачать здесь
1 Skadis Scale V60 Смонтируйте этот проект
1 крючок V60 Scale для этого проекта
Печать
Р��спечатайте детали в исходной ориентации. Все файлы STL предварительно повернуты для печати.
Рекомендуемая настройка для сопла диаметром 0,4 мм.
Высота слоя: 0,2 мм
Периметры: 3 или 4
Заполнение: 20%
Ширина экструзии: 0,4-0,45 мм.
Сплошные слои: 4 верхних, 4 нижних.
Возможно, вы захотите распечатать Т-образные гайки отдельно и немного медленнее, поскольку они довольно маленькие.
Сборка и установка
Шаг 1: Приклеиваем крючок
Нанесите немного суперклея на полость для крючка в креплении. Затем проденьте крючок через отверстие в креплении. Дайте клею затвердеть.
Шаг 2: Подготовьте Т-образные га��ки
Вставьте шестигранные гайки в нижнюю часть Т-образных гаек. Гайки должны плотно прилегать и не выпадать. Если прилегание неплотное, используйте суперклей и будьте осторожны, чтобы клей не попал на резьбу.
Шаг 3: Сборка
Вставьте винты M2,5 в деталь до упора и завинтите Т-образные гайки сзади, пока между Т-образными гайками и креплением не останется зазор около 2 мм.
Шаг 4: Установка

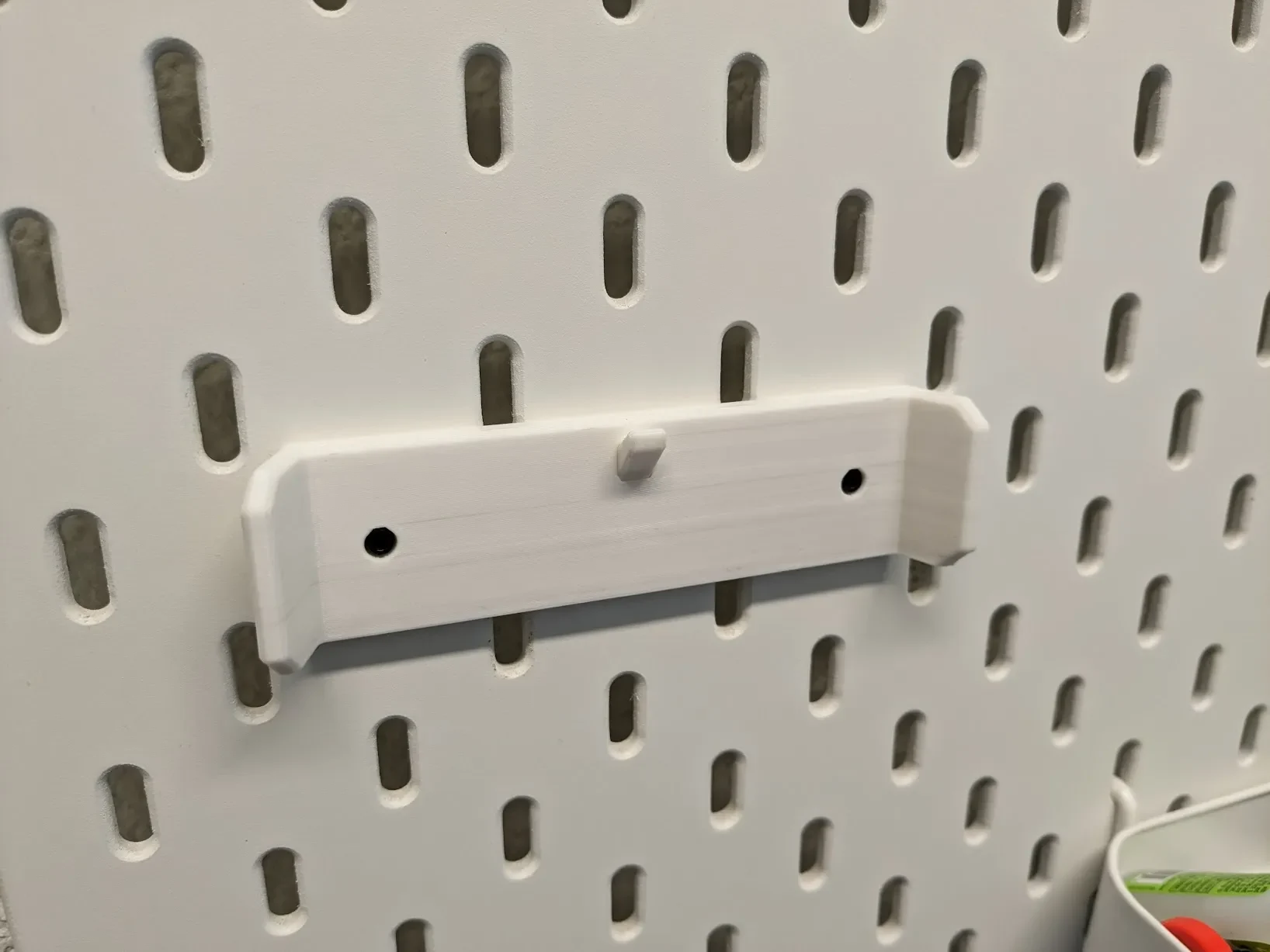

Выровняйте Т-образные гайки в вертикальном положении и вставьте всю сборку в нужные отверстия на перфорированной панели.
Сохраняя некоторое давление на отвертку, затяните винты. Т-образные гайки займут горизонтальное положение.
Шаг 5: Используйте

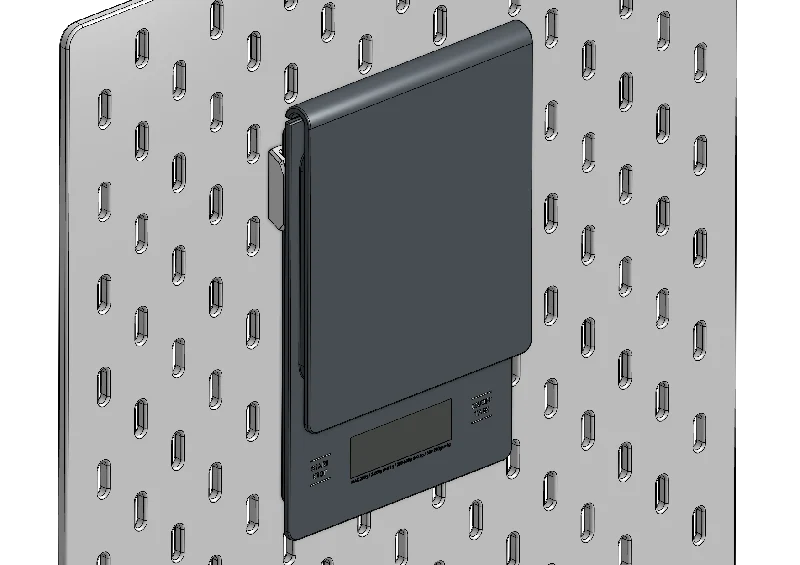

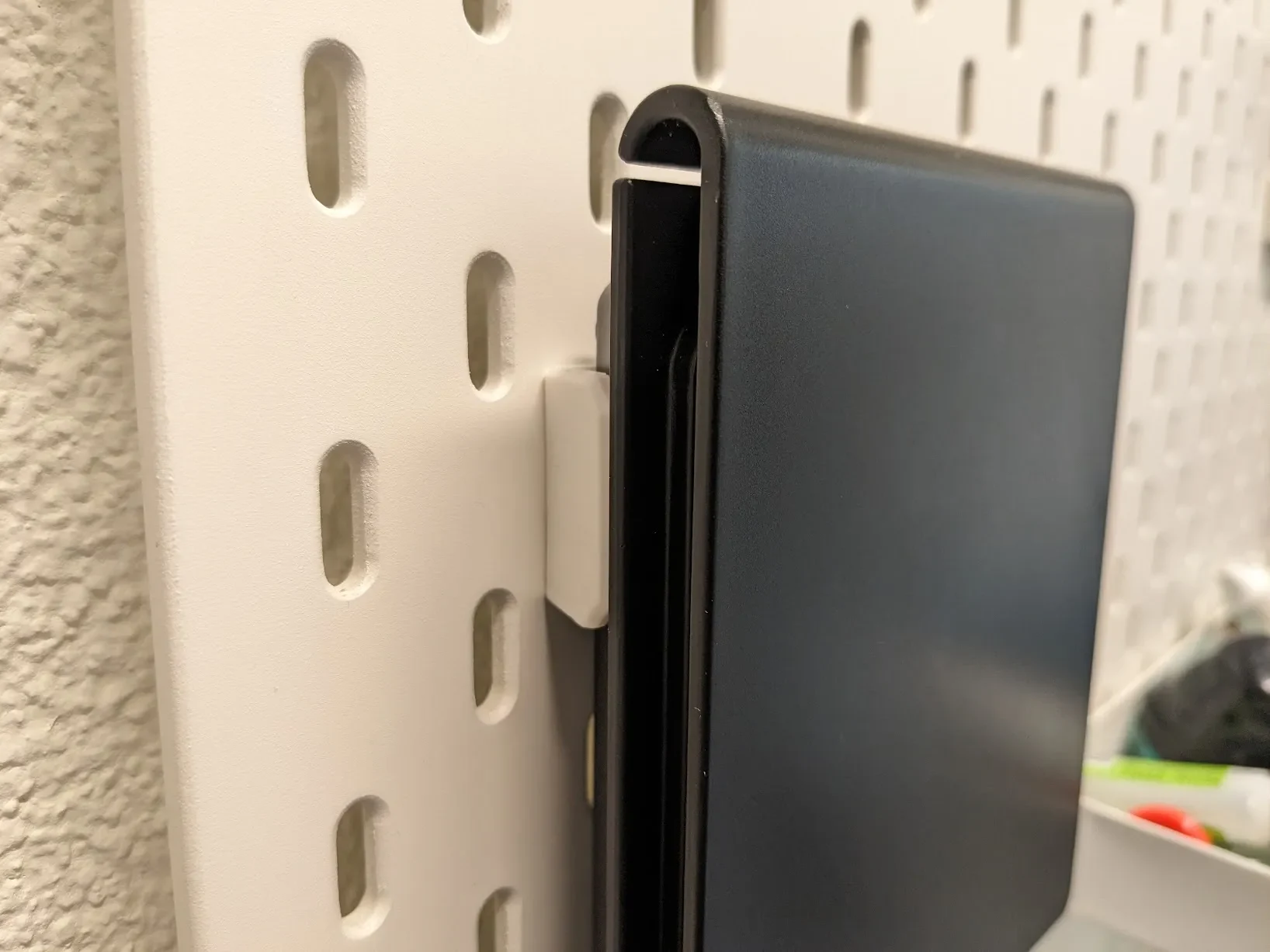

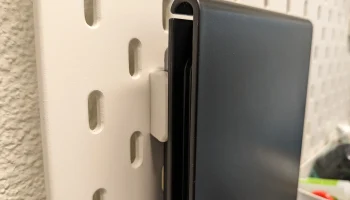

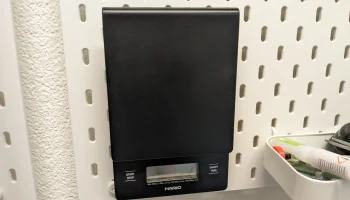

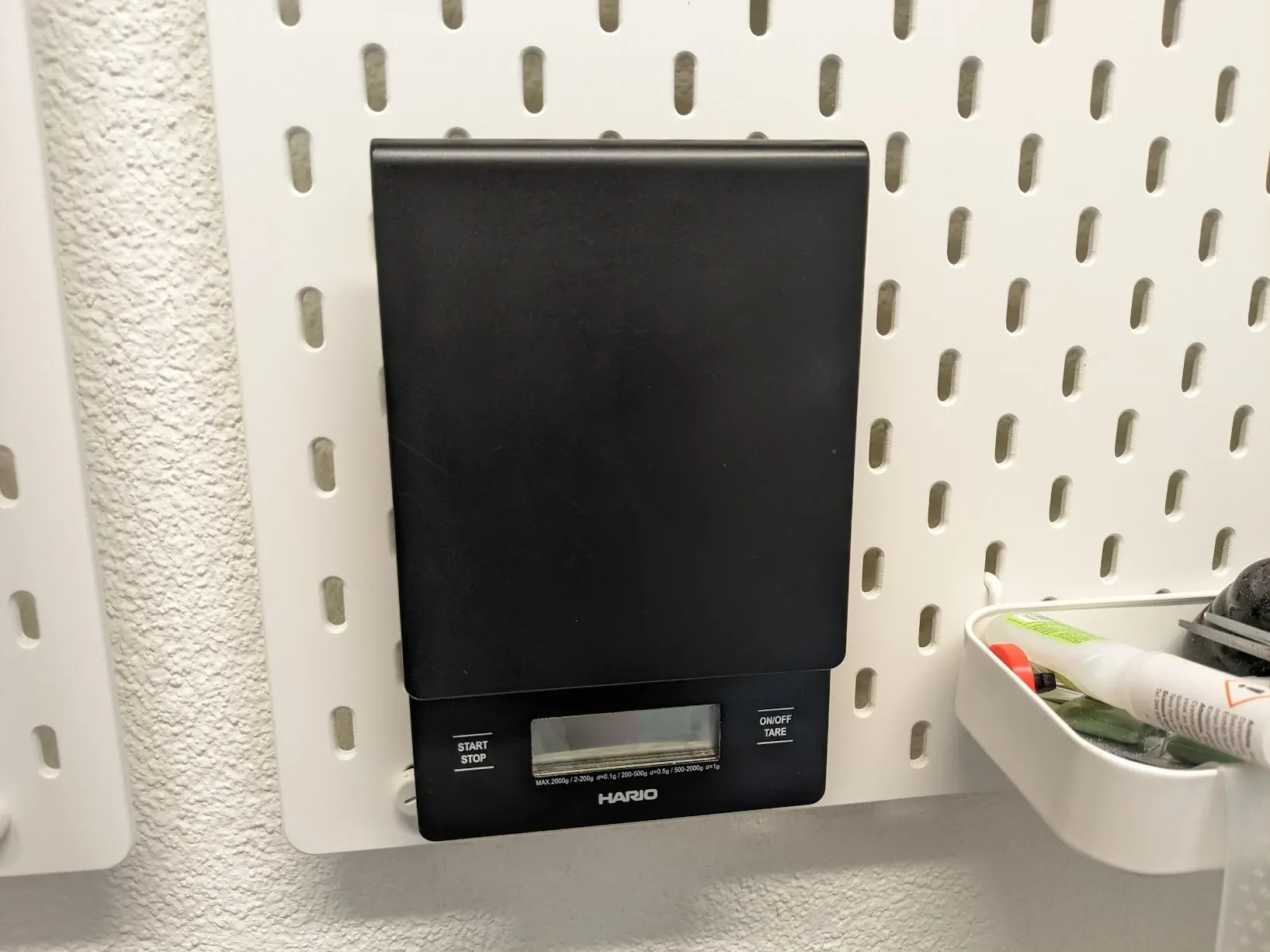

Прикрепите весы, используя отверстие на ��адней стороне.
