Зажим для сумки - параметрический, печать на месте, проч...

ТЛ; ДР

Если вам просто нужен хороший зажим, то выбирайте нужный вам размер с зазором 0,3 мм. Стандартные настройки слайсера должны быть хорошими. Если у вас есть проблемы с расшатыванием швов, «слоновьей лапкой» или чрезмерной завязкой, боритесь с этим и/или прочтите рекомендацию для печати.

ℹ Рекомендуемые размеры: клипса-45мм-10мм-0,3мм и клипса-60мм-12,5мм-0,3мм.

ℹ Рек��мендуемые материалы: PLA и PETG.

ℹ клипса-45мм-10мм-0,3мм имеет длину 45 мм, длину стороны 10 мм и зазор 0,3 мм. Рекомендуемая ширина зажима — 45 мм. Максимальная ширина зажима равна длине плюс длина стороны, поэтому в данном примере 55 мм.

⚠Первое открытие: Откройте зажим-механизм, удерживайте его открытым и откройте петлю. Возможно, для этого потребуется немного силы.

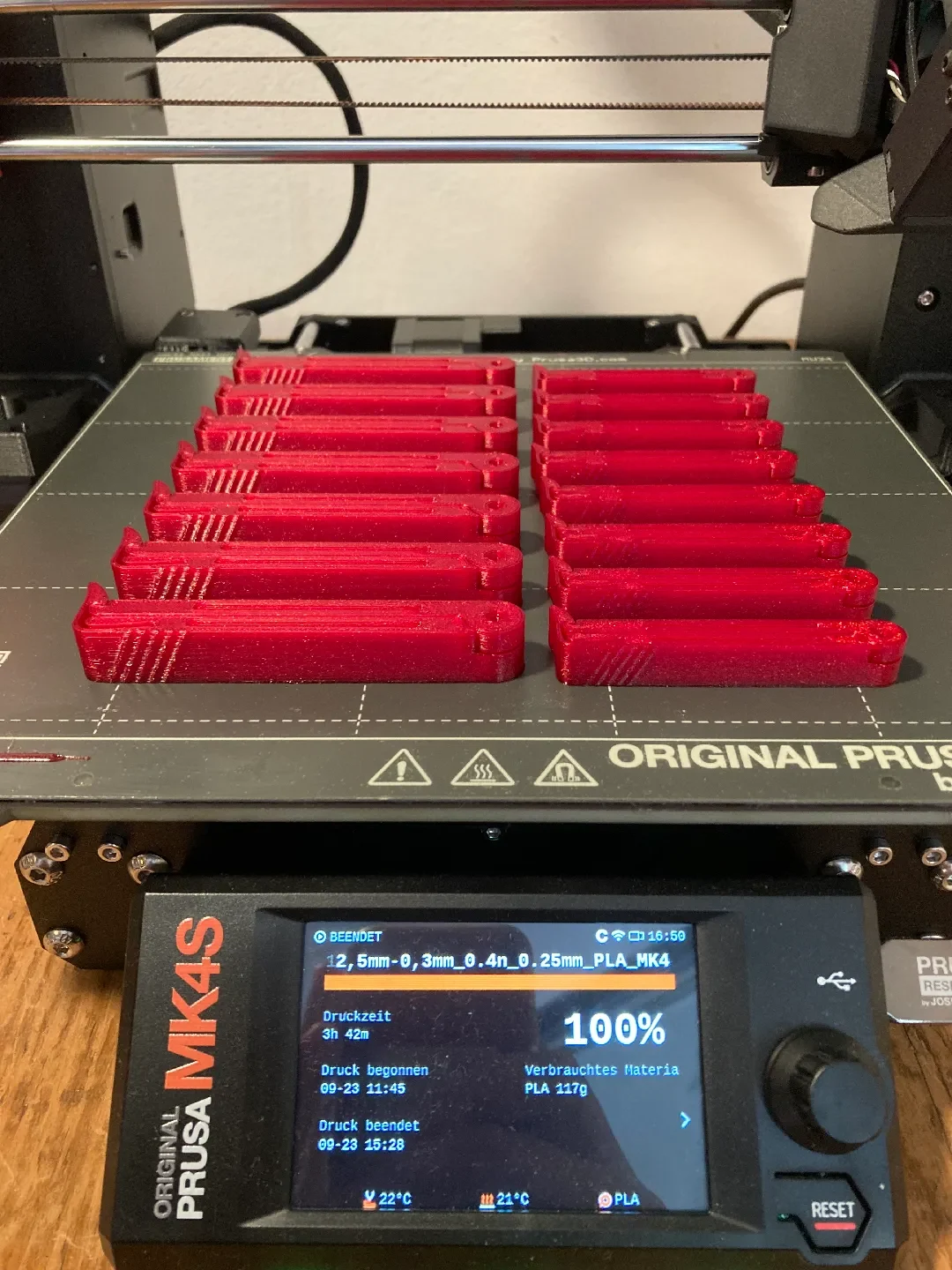

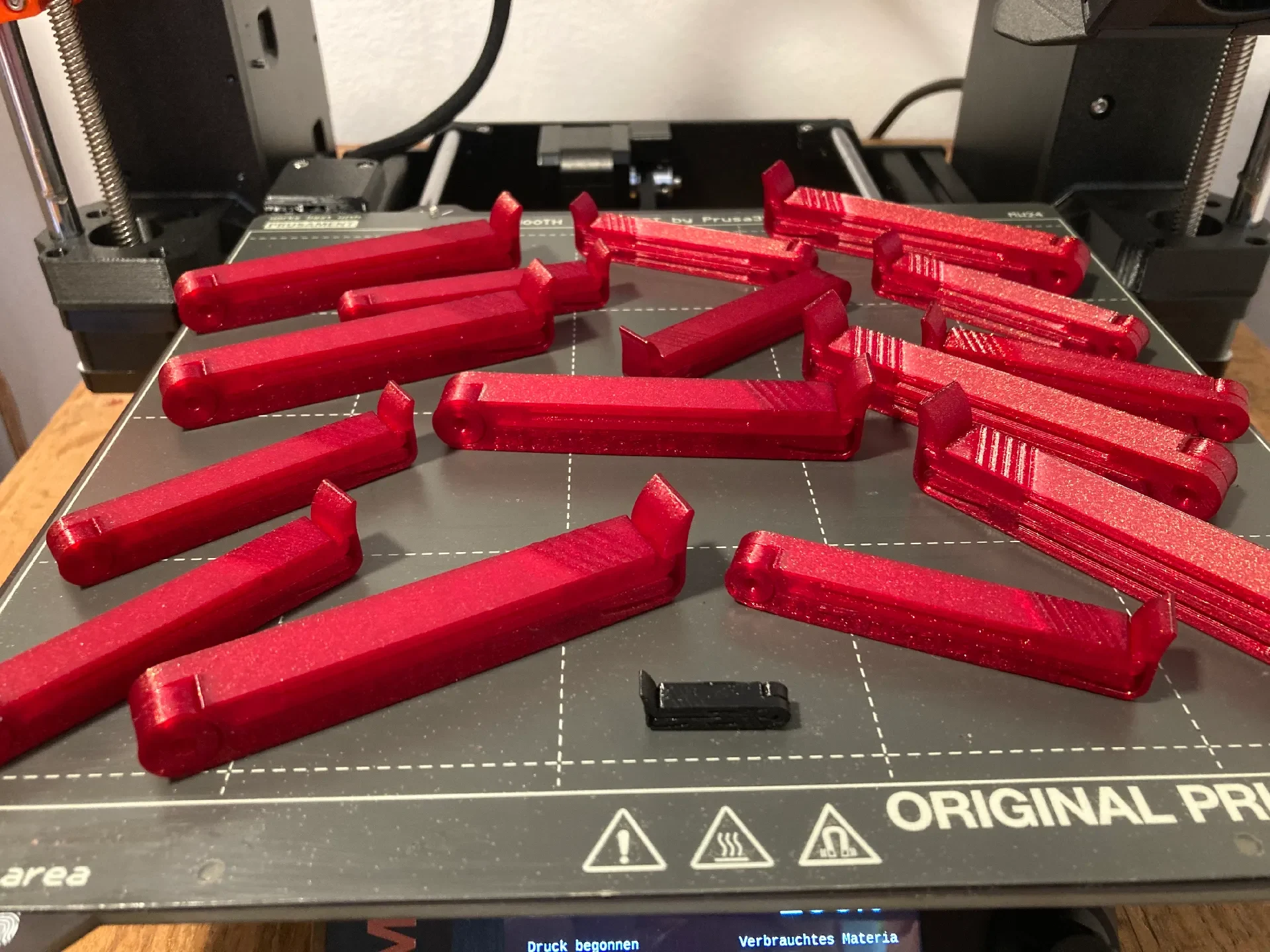

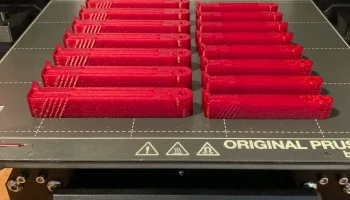

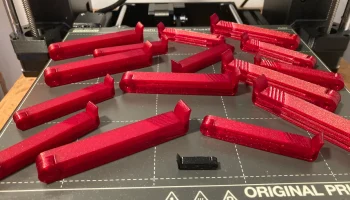

Зажим может стать отличным объектом для пробной печати и использования оставшейся нити.

Процесс проектирования

Я просмотрел множество разных дизайнов на разных платформах, продуктов и клипов, готовых к покупке. Я нашел интересные особенности, но не тот клип, который мне полностью понравился. Поэтому я решил создать свой собственный клип.

Критерии проектирования
Сильный
Прочный
надежно закрывается
Легко распечатать
Макс. свес 45°
Отсутствие острых углов в плоскости печати.
Параметрический
Без сборки
Простота в использовании
Удовлетворительный шум
Описание конструкции

У зажимов для сумок есть два основных слабых места. Петля и клипса.

Петля представляет собой петлю, напечатанную на месте, а не гнущуюся пластмассу. Поэтому не тормозит при многократном использовании. Вылет петли составляет строго 45°. Ну, свесы в 90° необходимы, но они меньше, чем зазоры в заполнении. Чтобы петля была прочной, даже если она напечатана с низким заполнением, в ней имеется отверстие. Правильное отверстие делает шарнир более прочным. С отверстием стена больше, и стена прочнее, чем небольшое заполнение. Петля не симметрична, потому что она не нужна и упрощает дизайн и печать.

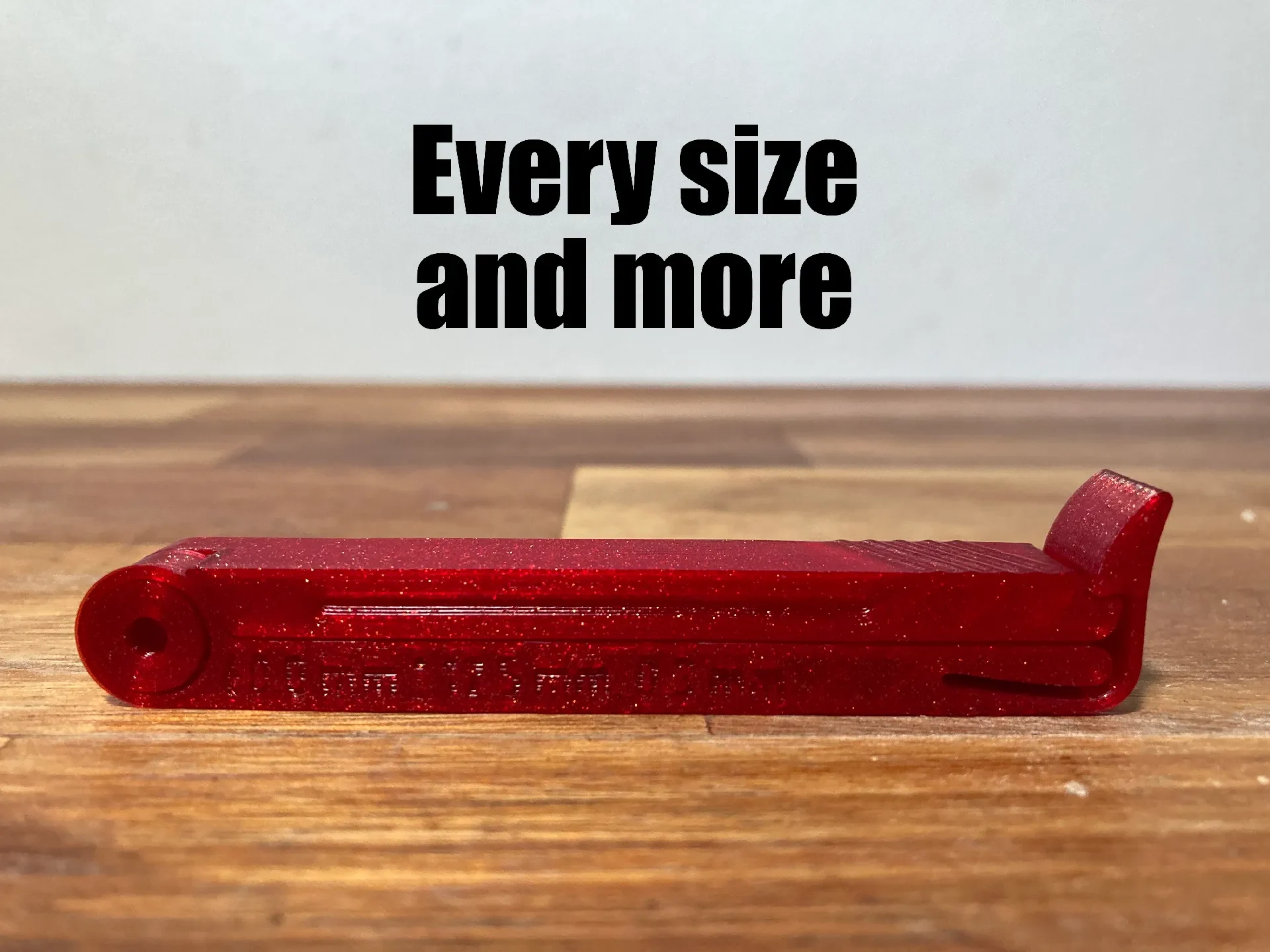

Зажим выполнен в виде совместимого механизма. И не из нескольких частей. Это облегчает закрытие одной рукой. Зажиму нужна некоторая длина, чтобы его можно было согнуть. Поэтому клипса проходит под корпусом. Там, где заканчивается обойма, есть слабое место из-за концентрации напряжения. Поэтому клипса немного погнута. Кроме того, выступы для захвата расположены под углом, чтобы еще больше снизить концентрацию напряжения.

Угол губки рассчитывается на основе длины и длины стороны, поэтому зажим надежно закрывается, но его не слишком сложно закрыть.

Есть канавки для удержания сумки или того, что вы зажимаете. Длина, при которой канавка имеет максимальную высоту/глубину, является номинальной длиной зажима. От параметров, зависящих от тока, максимальная длина зажима равна номинальной длине плюс длина стороны.

Выемка для пакета, боковые канавки и выступы для захвата разработаны в соответствии с критериями удобства печати.

На одной стороне зажима выгравированы наиболее важные параметры. Спасибо Берту Дрихейсу за потрясающий шрифт DINish с открытым исходным кодом (https://github.com/playbeing/dinish) и всем, кто работал над пр��дыдущими шрифтами.

Зазор между прижимными поверхностями равен зазору плюс изгиб обоймы и корпуса.

Распечатать рекомендацию

Рекомендую клипсы клип-45мм-10мм-0,3мм и клипсы-60мм-12,5мм-0,3мм.

Я протестировал эту модель с PLA и PETG. Оба показывают хорошие результаты. Я предполагаю, что большинство материалов отлично подойдут для этой модели. Возможно, нецелесообразно печатать зажимы для сумок из армированных волокном нитей — по соображениям здоровья. Я также не рекомендовал бы печатать эти клипы с помощью ТПУ...

Перед печатью большого количества клипов рекомендуется выполнить пробную печать одного клипа.

Основной силой, действующей на зажим для сумки, являются изгибающие силы. Если вы хотите меньше изгибаться, вы можете выбрать зажим с большей длиной стороны. Если это нецелесообразный вариант, увеличьте толщину стенки.

Заполнение не так важно — в основном силы изгиба. Необходимо лишь немного соединить прижимные поверхности противоположными сторонами.

Высоту слоя можно настроить для быстрой печати. Высокая высота слоев не должна влиять на функциональность. Если вы печатаете очень большим носиком
