Ленивая Сьюзен - полностью параметрический

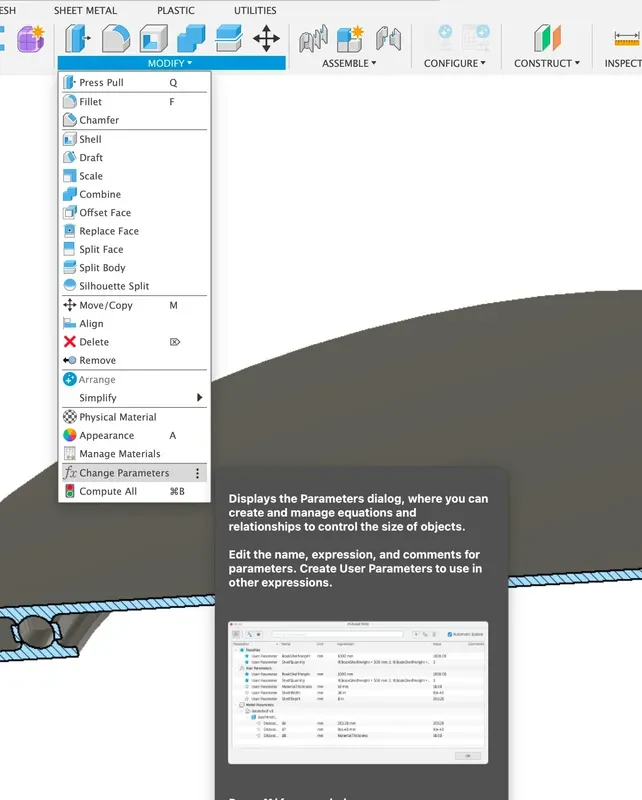

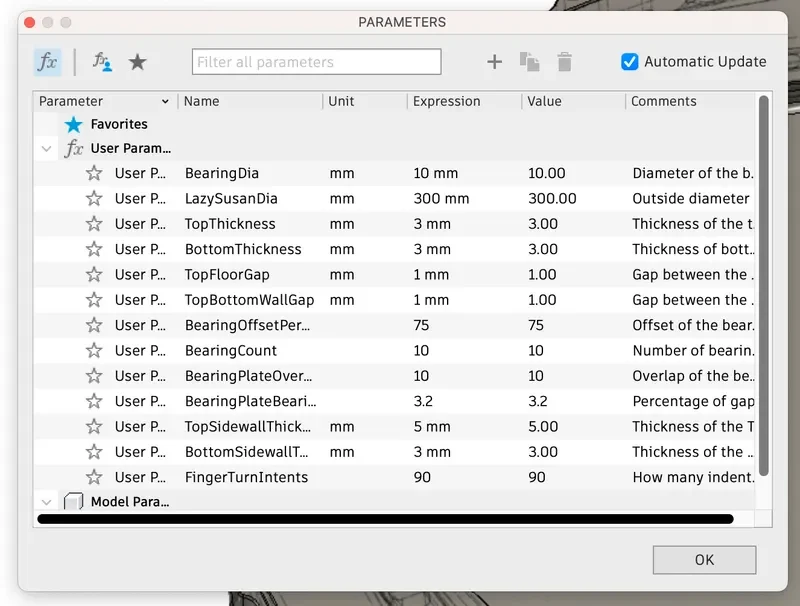

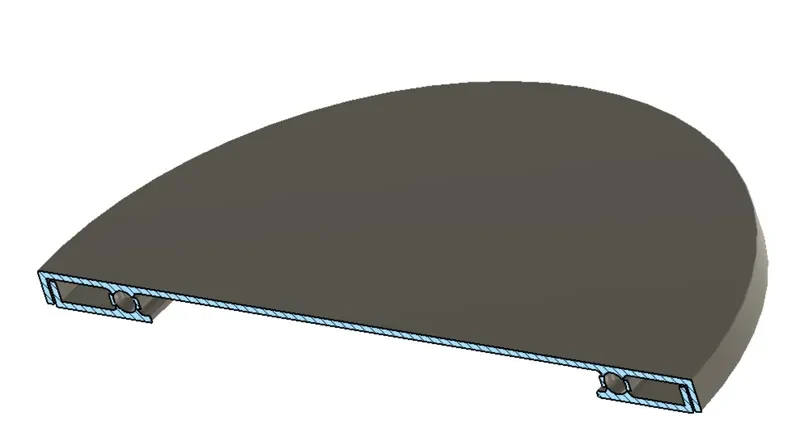

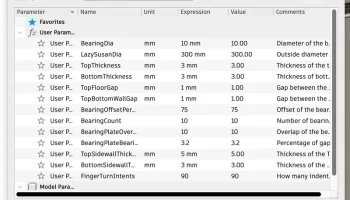

Я осматривался и не смог найти хорошую версию Ленивой Сьюзен. Я сделал это полностью параметрическим. Вы можете настроить несколько параметров в зависимости от ваших требований (см. рисунок).

Количество подшипников
Внешний диаметр подшипника
Толщина верха и низа
Зазор в боковой стенке между верхом и низом
Накатка на ОД

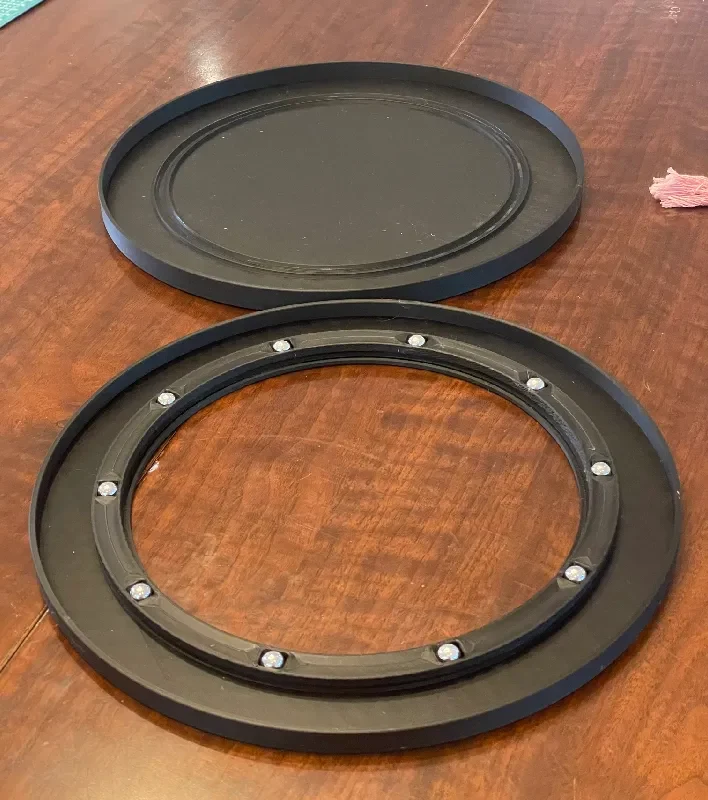

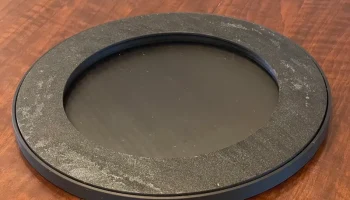

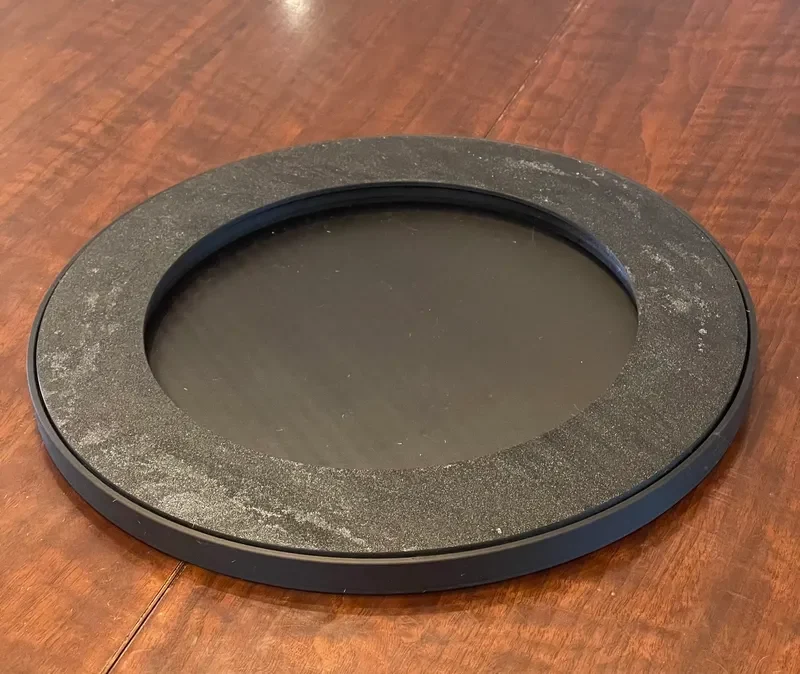

Я включил STL для наружного диаметра 300 мм с подшипниками 10 мм и 150 мм с подшипниками 5 мм. Они бывают с накаткой и без нее.

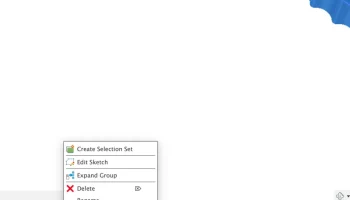

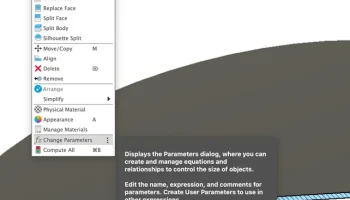

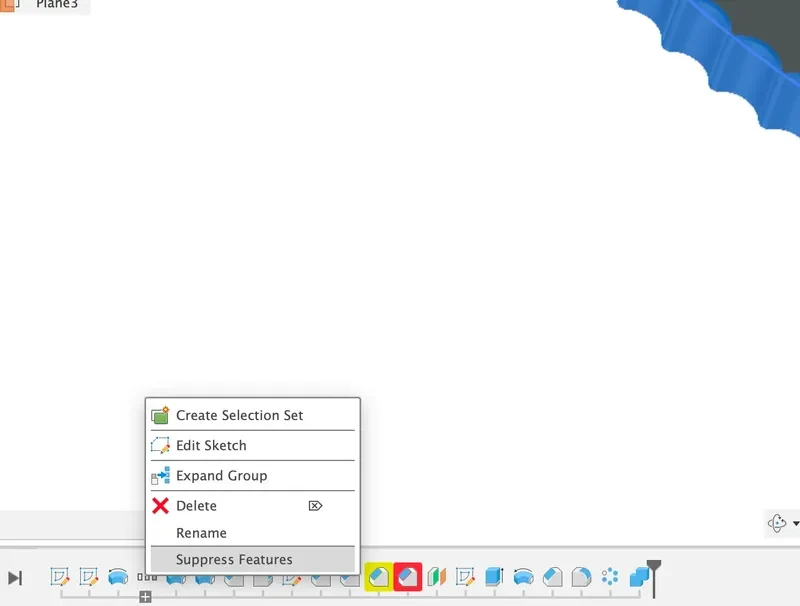

Чтобы включить накатку на OD, вам нужно будет «отменить подавление» сгруппированных функций на нижней временной шкале в Fuzion360. При добавлении накатки вам также необходимо будет учитывать добавленную толщину, необходимую для параметра «Толщина верхней боковины». См. фото в комплекте.

Если вам нужен размер, но вы не знаете, как использовать Fuzion 360, дайте мне знать, и я смогу изготовить его для вас.

Удачной печати!!
