Выдвижной кронштейн для холодильника

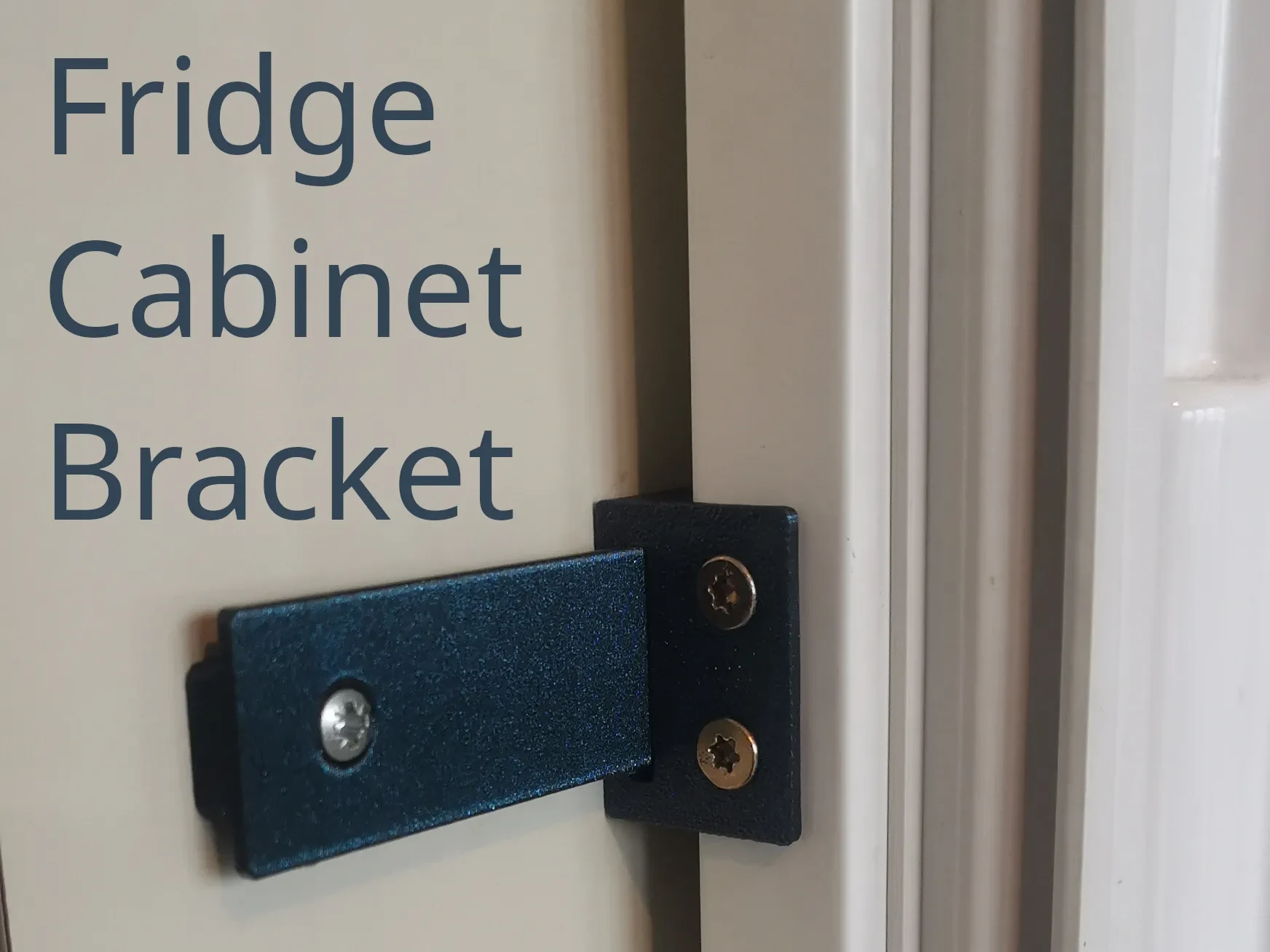

Этот кронштейн соединяет дверцу моего холодильника с дверцей шкафа, внутри которого он спрятан. Детали кронштейна скользят друг по другу, обеспечивая свободное перемещение смещенных соединений. Тем не менее, связь надежна, и ее легко открыть и закрыть.

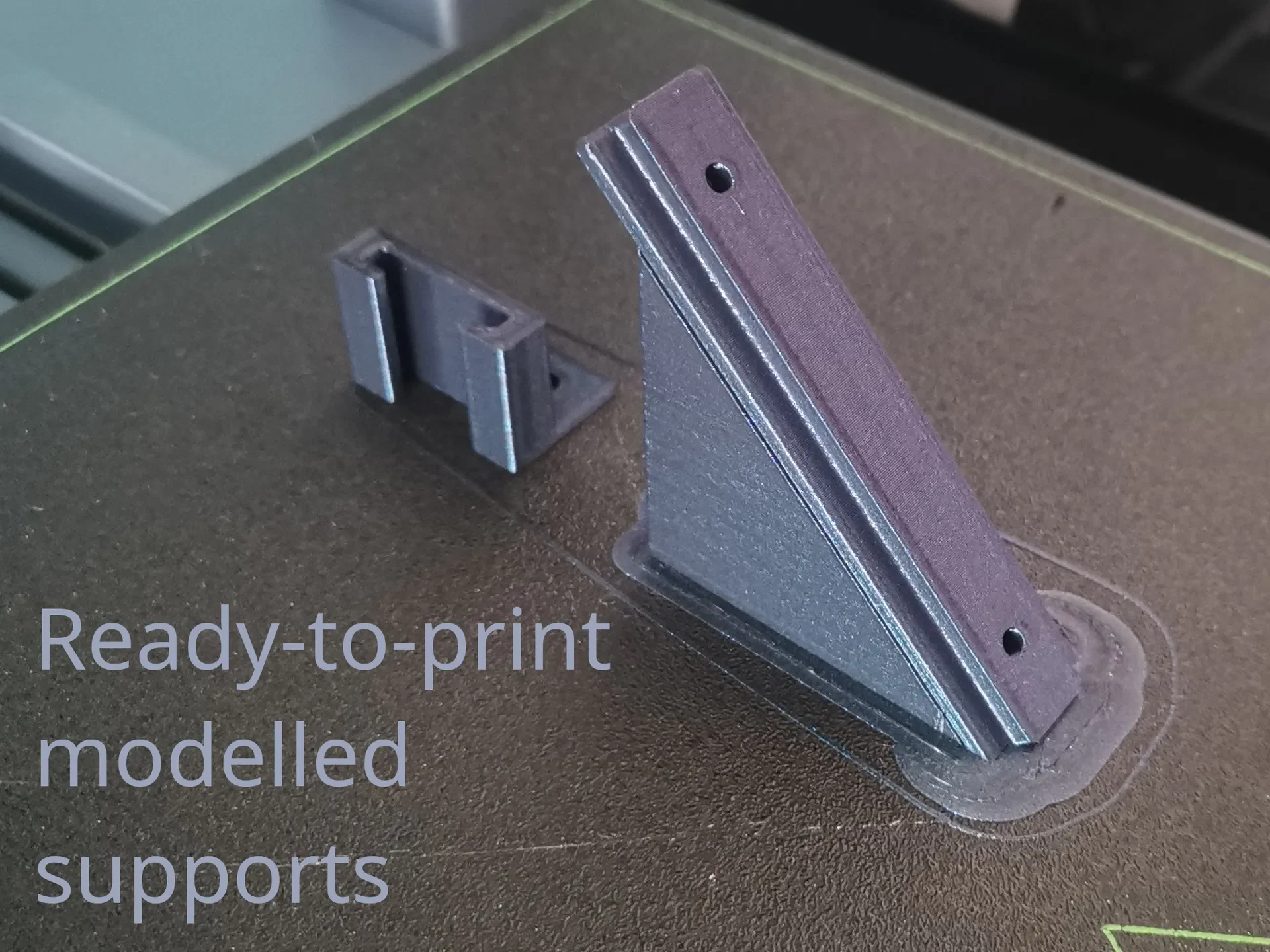

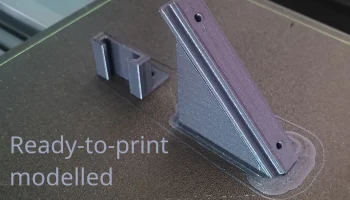

Чтобы линии слоев не ослабляли боковой кронштейн шкафа, его следует печатать под углом 45 градусов. Не беспокойтесь: эта модель уже подготовлена и в��лючает предварительно смоделированную опору, которая расходует минимальное количество нити (3 грамма) и исключает риск опрокидывания модели. Просто разрежьте модель и нажмите «Печать». Тем не менее, я также включил версию, которая печатает на кровати, если вы этого предпочитаете.

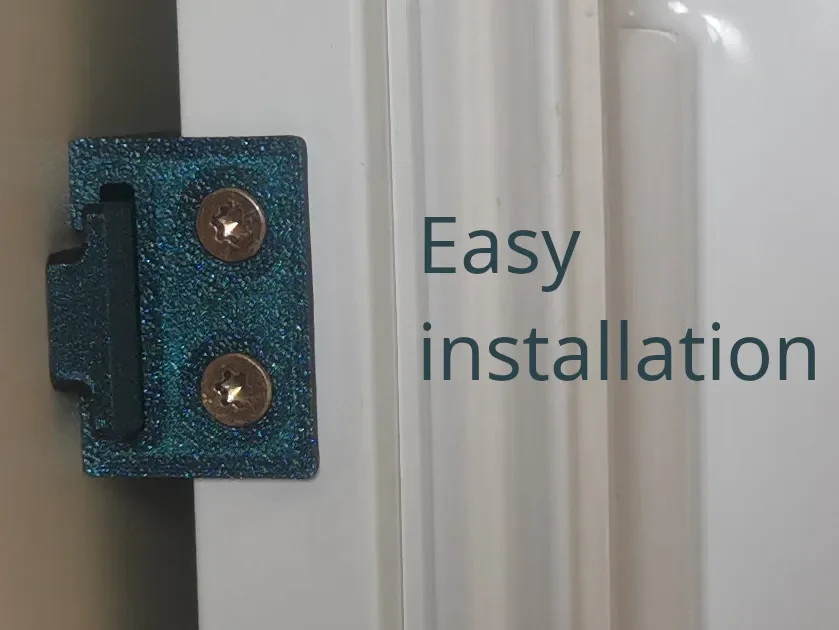

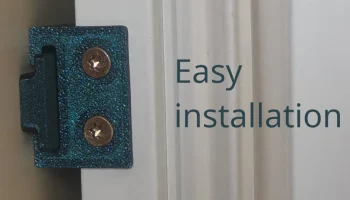

Он отлично печатает PLA. Он должен быть достаточно сильным, чтобы выдержать любые силы, с которыми он столкнется, но я предлагаю вам добавить 4 стены для пущего удобства. Обе детали крепятся всего 4 винтами М3 или любыми другими винтами с диаметром головки 5-8 мм и диаметром резьбы не более 4 мм.

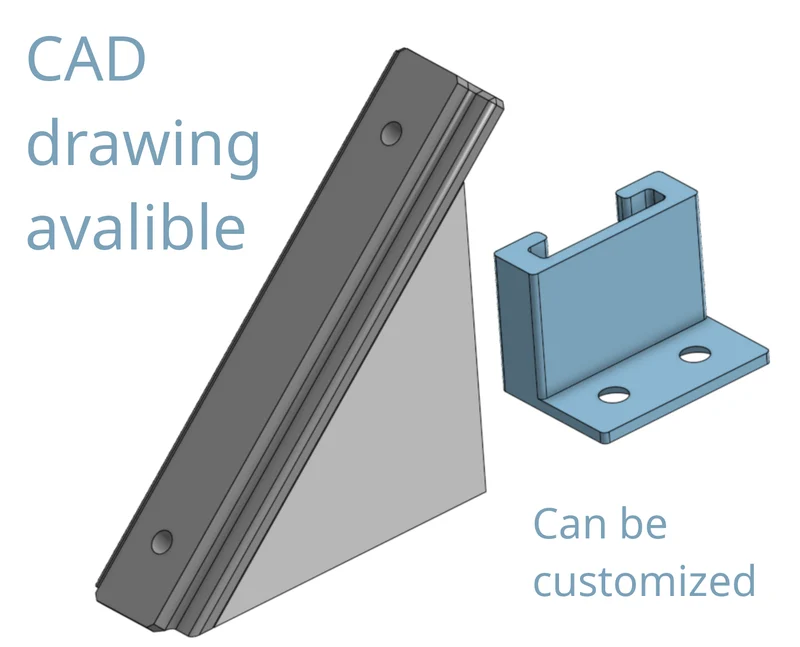

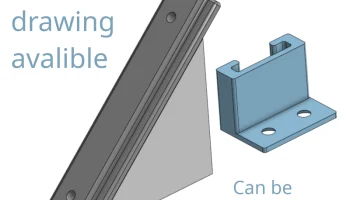

Это не совсем подходит для вашего случая? Вы можете найти исходный чертеж САПР здесь и отредактировать его в соответствии со своими потребностями по следующей ссылке Onshape:
cad.onshape.com/documents/56056b42575ab9b062662e6a/w/27e4517581cbfe4d05866880/e/e4b2ea6679c6f6adc48d0eda
пс:
При использовании рекомендуемой печати под углом 45 градусов слайсер может выдать предупреждение о неподдерживаемых выступах. Это связано с тем, что он может не заметить наличие предварительно смоделированной опоры для отверстий для винтов: любое такое предупреждение можно смело игнорировать.
