Шестерня для мукомольной мельницы Bosch MUZ4GM

Это замена шестерни, которая часто выходит из строя в мукомольной мельнице Bosch MUZ4GM.

Печать

Я рекомендую нарезку с двумя периметрами и 100% прямолинейным заполнением. Хотя в целом с точки зрения прочности более эффективно нарезать срезы с большим количеством периметров, в этом случае решение с нарезкой слева приводит к разделению между внутренними периметрами и зубьями шестерни под нагрузкой.

Установка

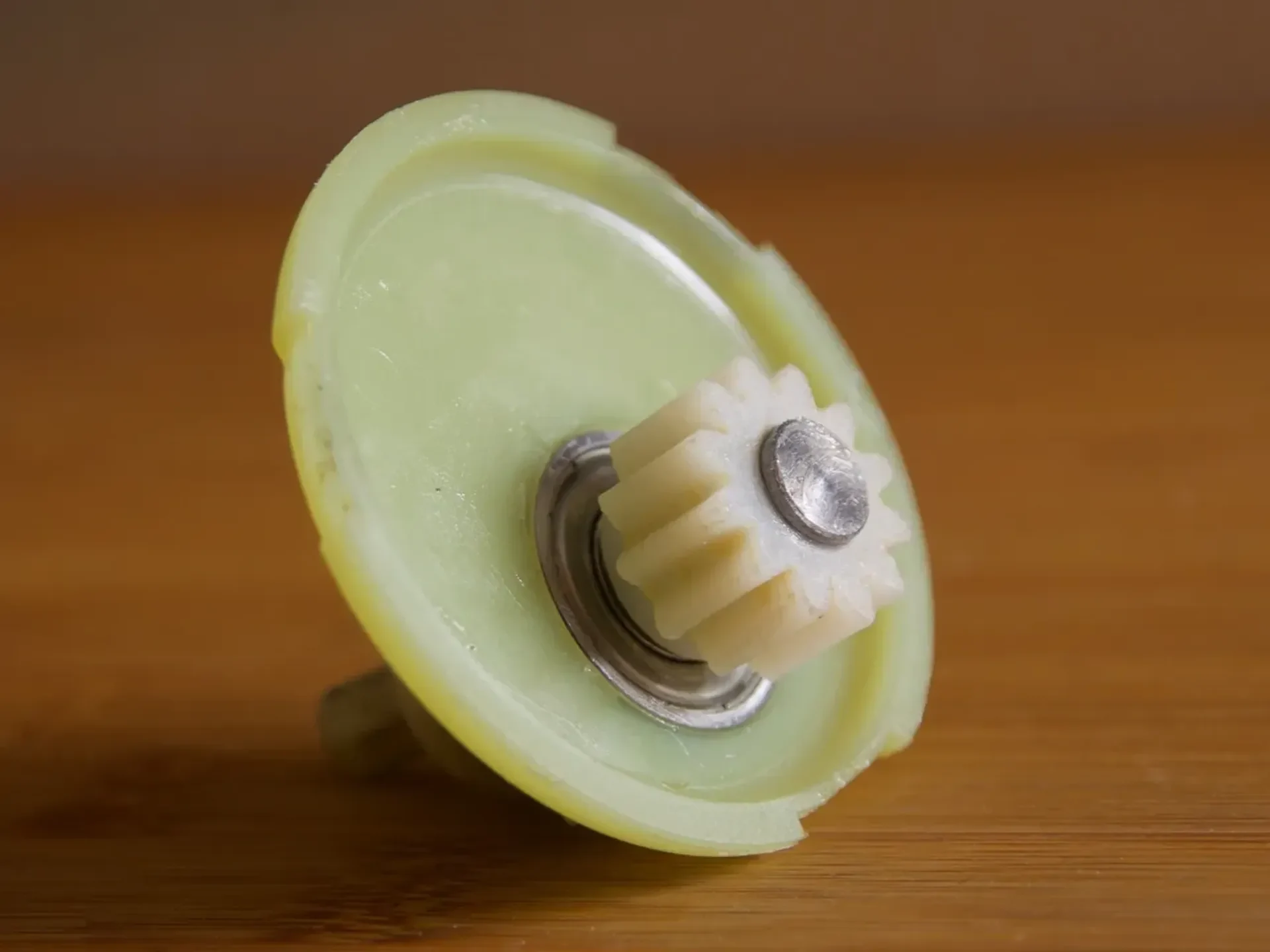

Наденьте шестерню на вал кольцом к подшипнику так, чтобы конец вала выступал примерно на 1,5-2 мм, как показано на рисунке.

Смажьте шестерню, лучше всего тефлоновой смазкой.

Это не будет длиться вечно, но, вероятно, по крайней мере, так же долго, как и оригинал. Это орудие просто имеет плохой дизайн и плохую оптимизацию затрат.

Редактировать: на самом деле механизм, напечатанный на 3D-принтере, теперь прослужил значительно дольше, чем оригинальный.

Удачной печати.
