Приспособление для фрезерования шарниров 35 мм
Введение

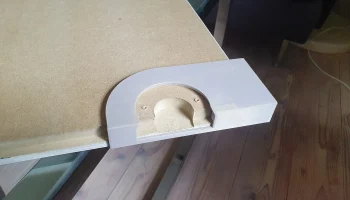

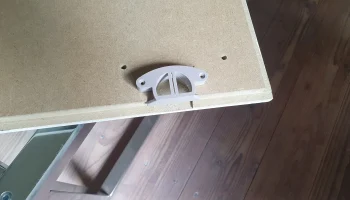

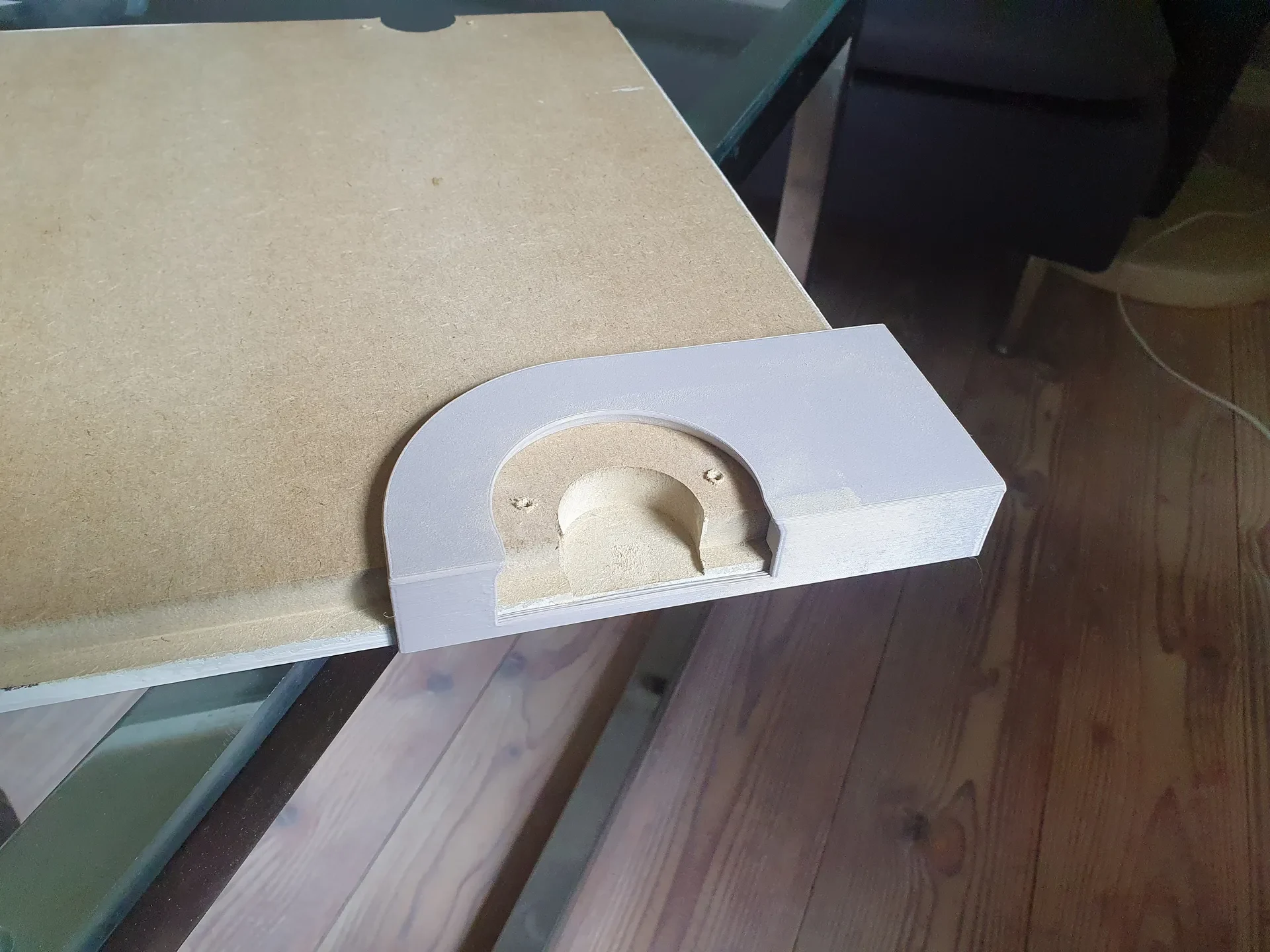

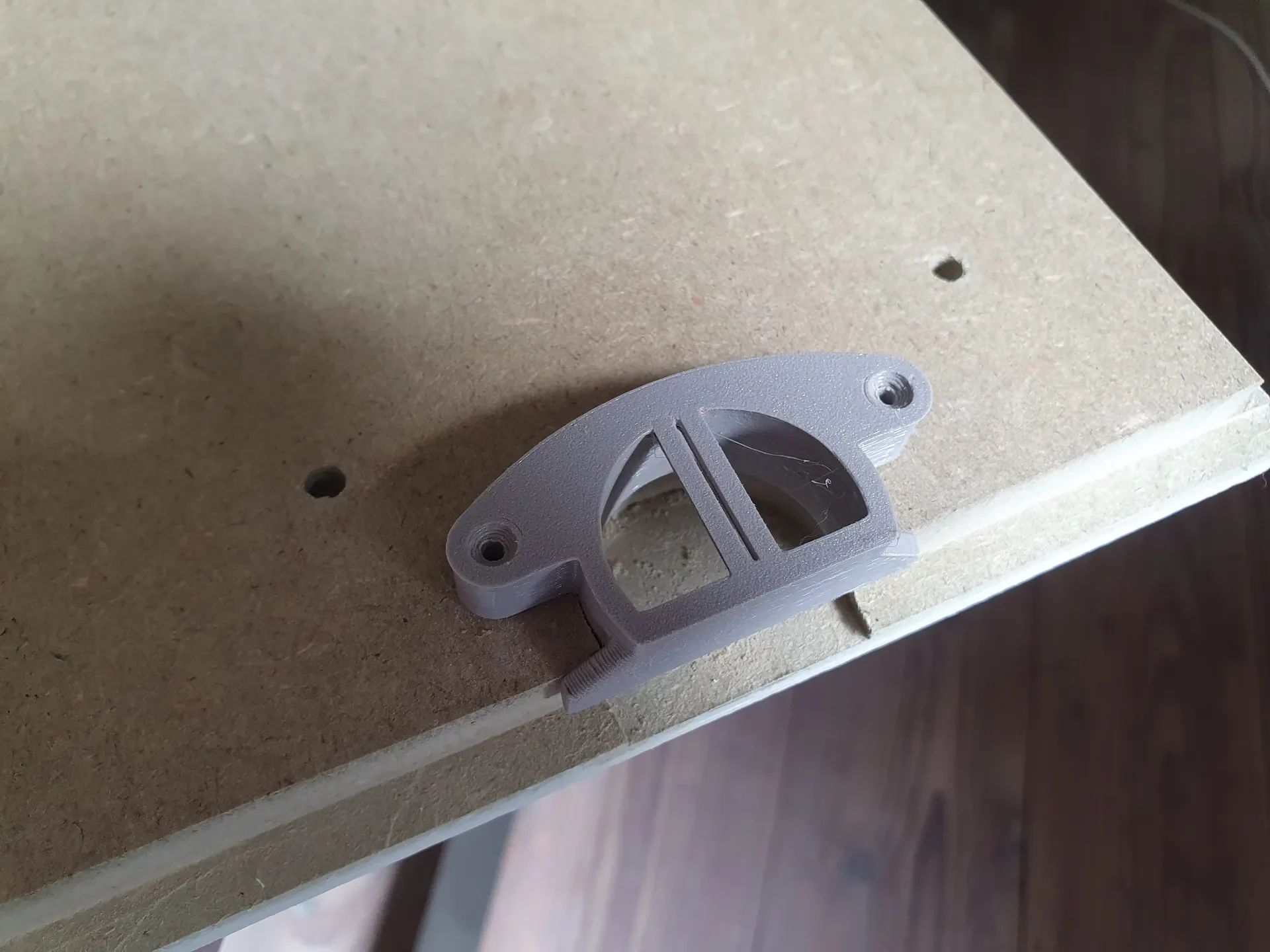

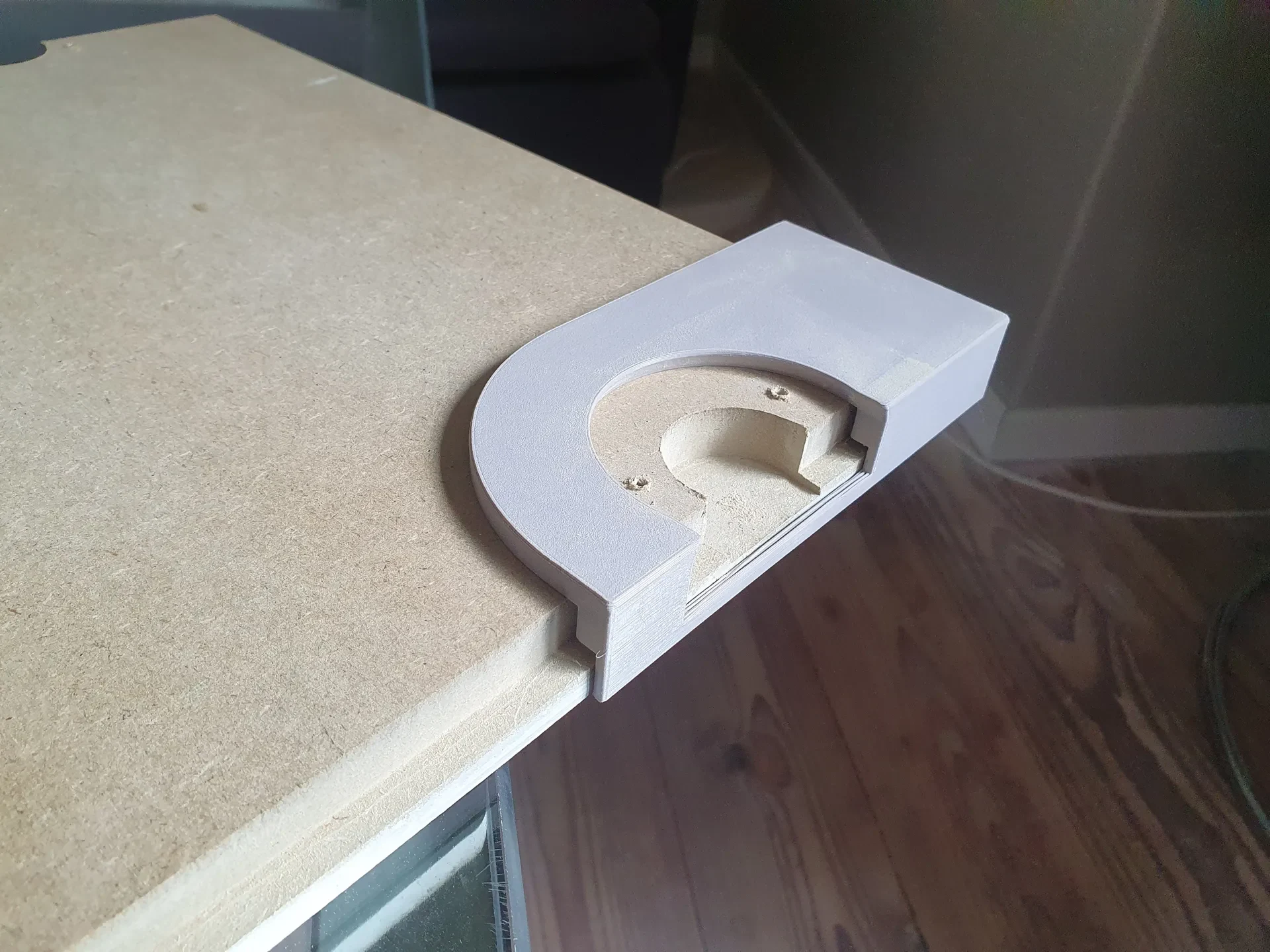

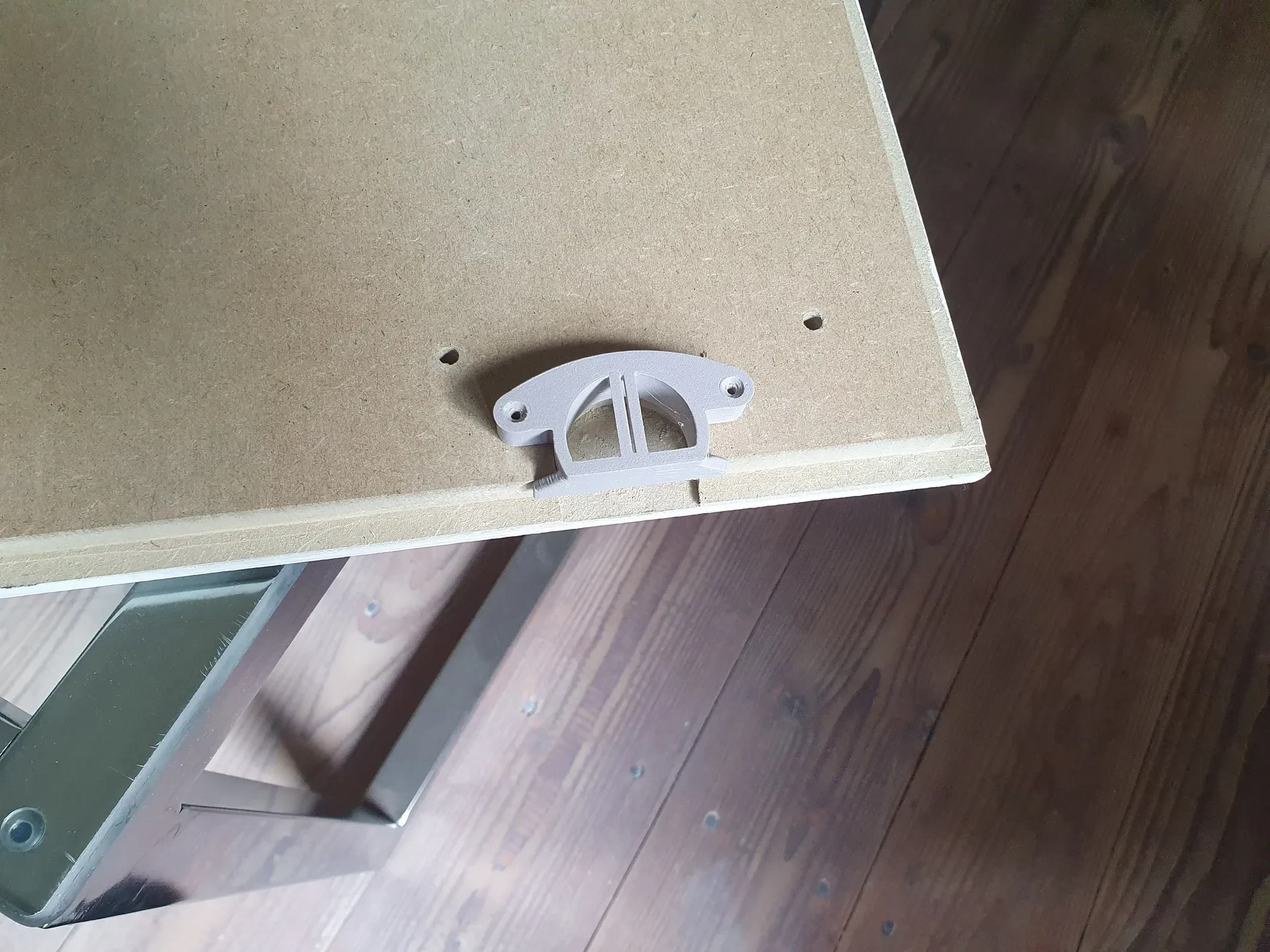

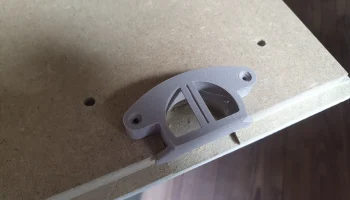

Мы заказали дверцы для шкафов на нашей кухне, изготовленные на заказ, но хотели сами установить петли, чтобы они были подходящими. Поэтому я сделал приспособление для их профилирования и еще одно для предварительного сверления отверстий.
Метод
Приспособление спроектировано в FreeCAD и имеет два основных управляющих размера: distance_from_side и distance_from_bottom, которые определяют, где в конечном итоге окажется чашка шарнира.
Приспособление предназначено для дверей "överfalsade" (перевода не нашел) с такими петлями:
Приспособление предназначено для работы с прямой фрезой диаметром 12 мм, но это можно изменить в параметрах модели FreeCAD.
Причина наклонной поверхности вдоль траектории фрезы заключается в том, что приспособление может соответствовать опорной пластине моего индивидуального фрезера и каждый раз обеспечивать хорошее сцепление и правильную глубину.
Результат
Текущая реализация приспособления предназначена для установки петель на правильном расстоянии сбоку (чтобы соответствовать соединенным петлям) и на 80 мм вверх от внутренней части дверей шкафа. Если приспособление используется с зажимом, то оно очень прочное.
Обсуждение
Диаметр полученного отверстия очень плотный, и для его установки ��отребуется немного смазки. Конечно, это может быть не так для вашего отпечатка, но тогда это просто, как изменение параметра шарнира_cup_hole_dia.
Некоторое количество материала можно было бы сэкономить, сделав поверхность напротив фрезера немного меньше, но нынешняя конструкция поддерживает весь радиус опорной пластины фрезера, что, как мы надеемся, минимизирует ошибку наклона.
