Индикатор состояния вращающейся посудомоечной машины, на...

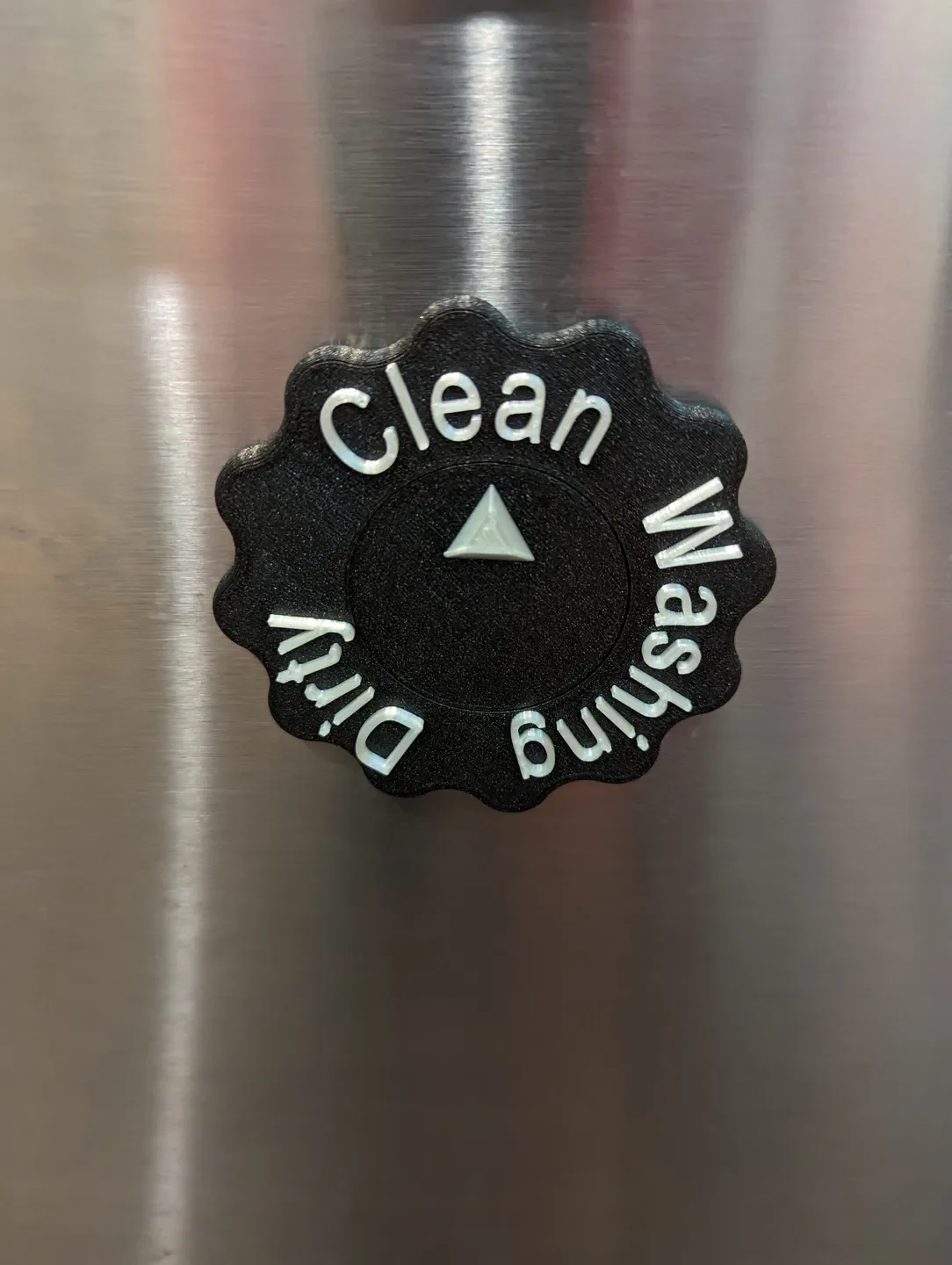

Наша посудомоечная машина работает достаточно тихо, поэтому люди часто пытались открыть ее во время работы. У него нет видимых кнопок или индикаторов, поскольку они находятся в верхней части двери, поэтому единственный способ узнать, работает ли он, — это маленький красный свет, который светит на пол под ним. Поэтому мы хотим иметь что-то, что сообщало бы дому не только о том, чистый он или грязный, но и о том, стирается ли он.

Дизайн

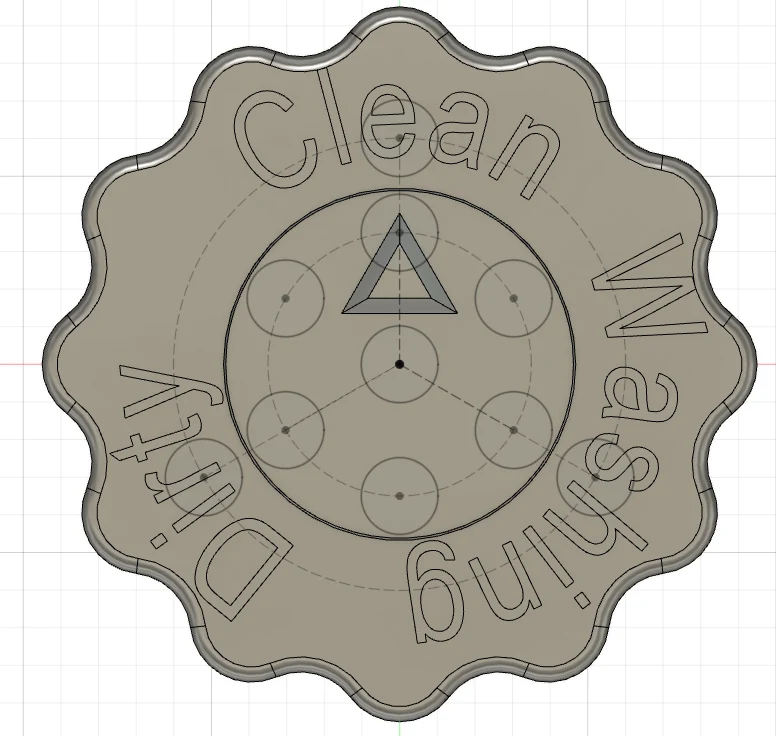

Внутреннее и внешнее кольца имеют небольшой зазор, поэтому они могут печатать на месте, но при этом двигаться независимо.
Внутреннее кольцо имеет 7 встроенных магнитов (круглых 10 x 1,8 мм), поэтому оно плотно прилегает к дверце посудомоечной машины.
6 внешних магнитов имеют переменную полярность.
Внешнее кольцо имеет 3 встроенных магнита одинаковой полярности, поэтому они естественным образом перемещаются в одно из 3 устойчивых положений.
Магниты внешнего кольца расположены немного дальше от основания, поэтому они не так сильно притягиваются к двери.

Печать

В GCode есть 2 паузы и смена цвета.

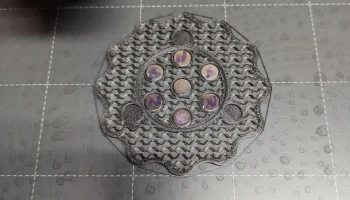

Первая пауза предназначена для 7 магнитов во внутреннем кольце.

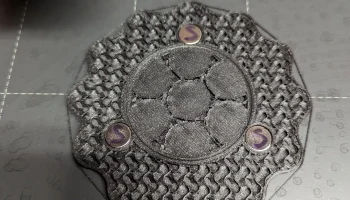

Вторая пауза предназначена для трех магнитов во внешнем кольце.
Изм��нение цвета относится к тексту.

Я вырезал дизайн в Prusa Slicer и напечатал кольца Prusa Galaxy Black PLA, а текст — SunLu White Silk PLA+.

Сборка

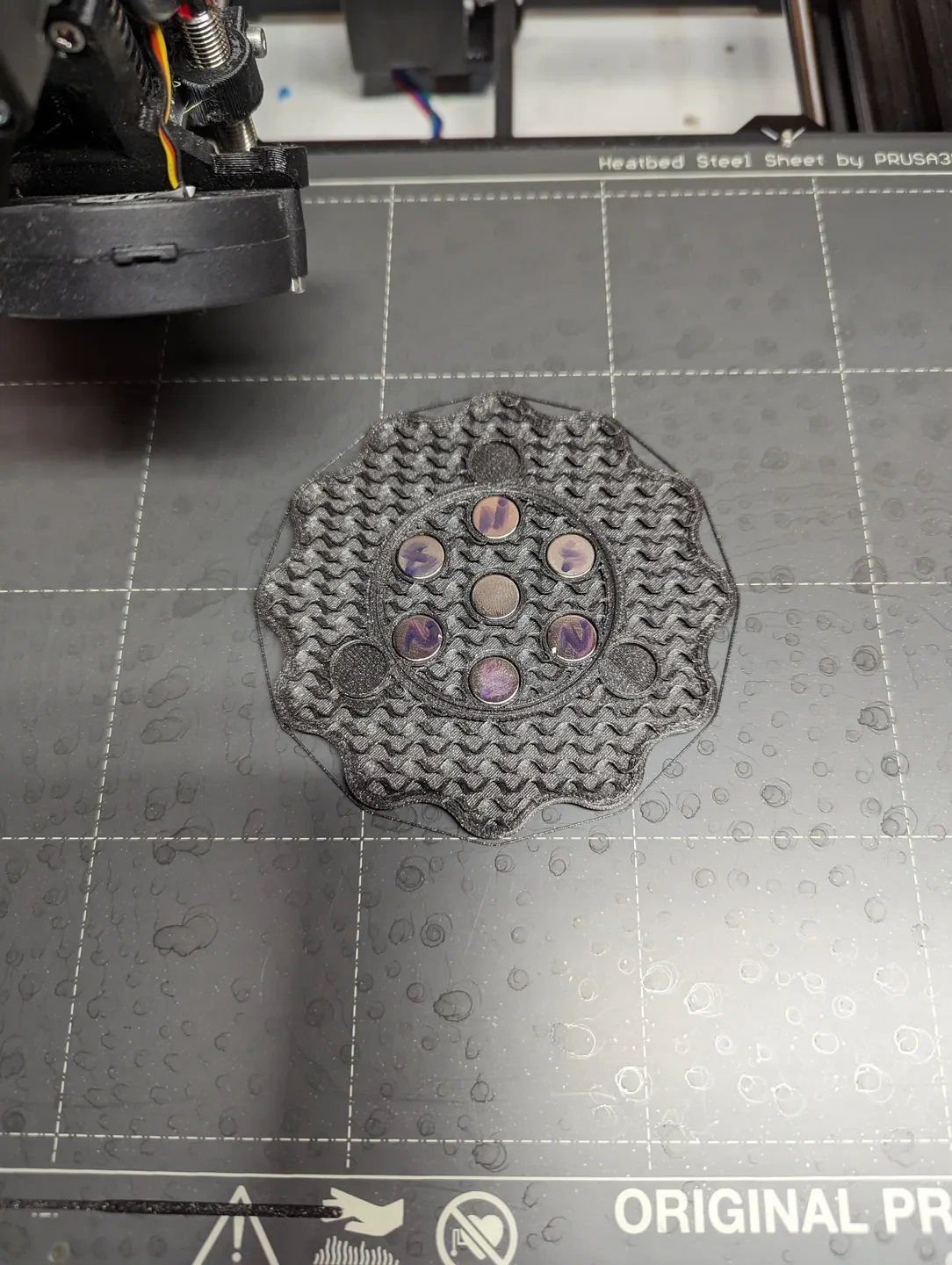

Во время первой паузы поместите магниты чередующимися полюсами вверх по внешней стороне. Внутренний магнит может иметь любую ориентацию.

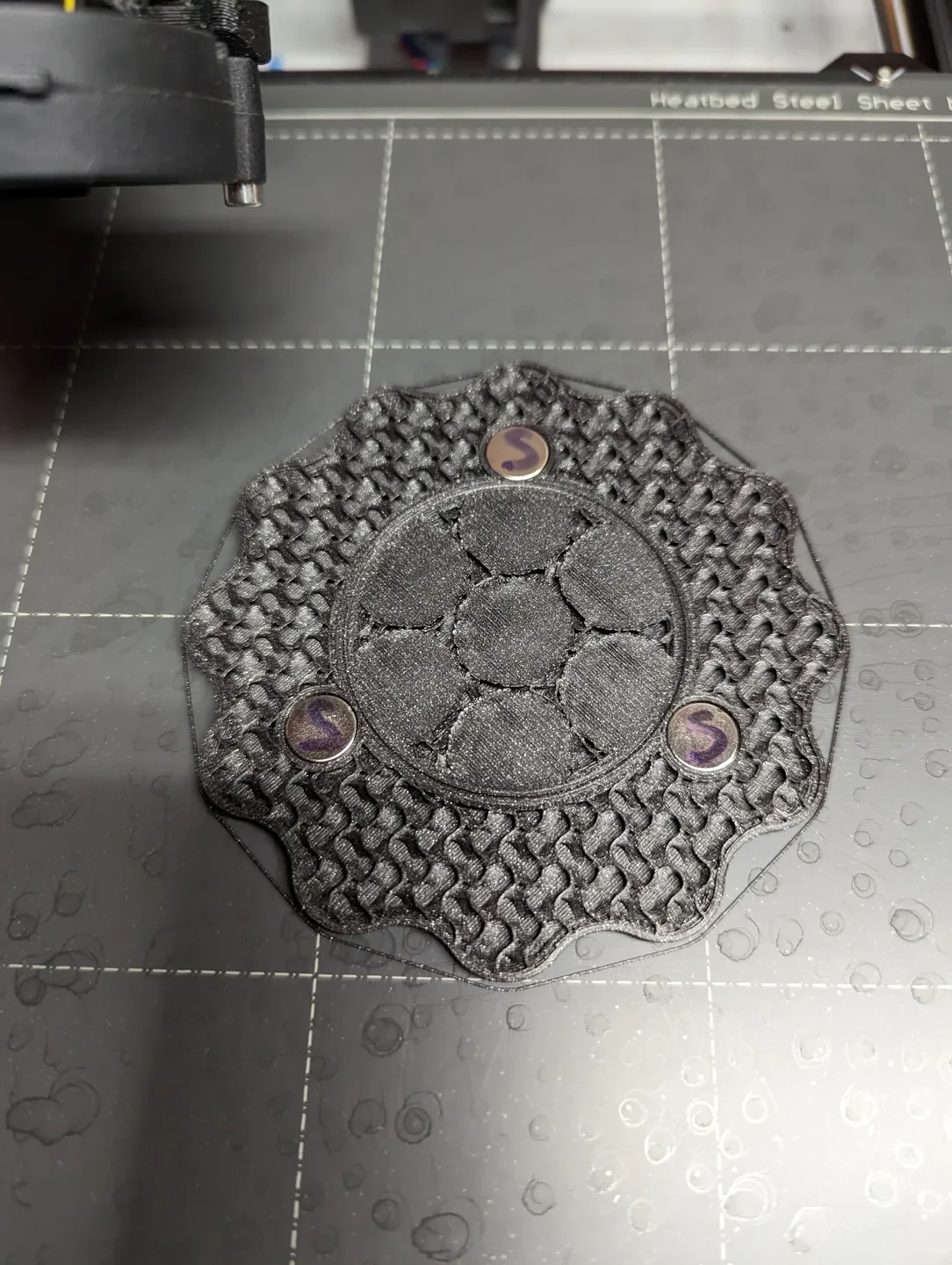

Во время второй паузы магниты следует располагать полюсами, противоположными полюсам магнита, который находится неп��средственно рядом с ними. Самый простой способ узнать, правильно ли это, — подержать магнит над соседним встроенным магнитом. Если он отталкивает его, значит, он ориентирован правильно для размещения.

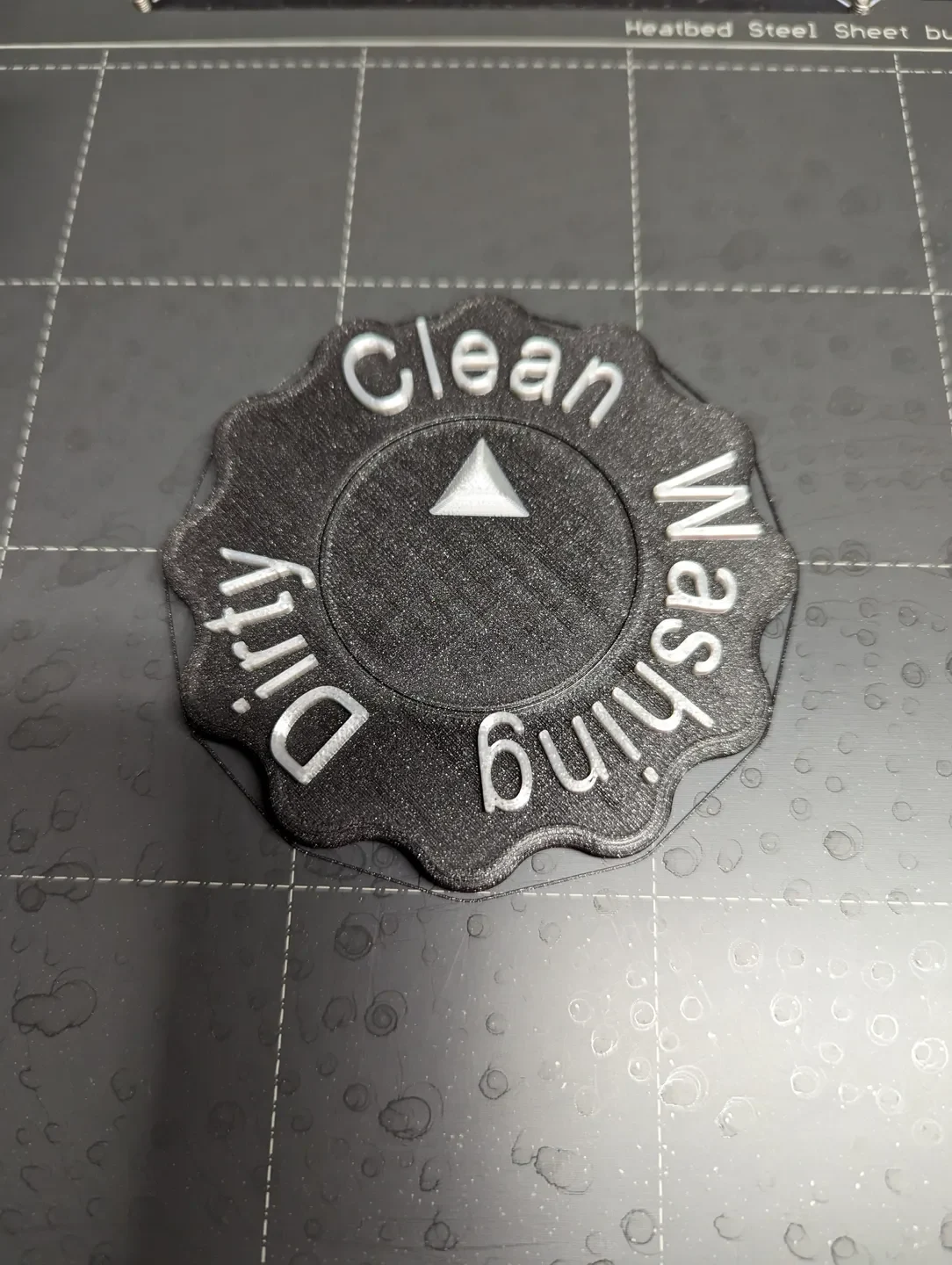

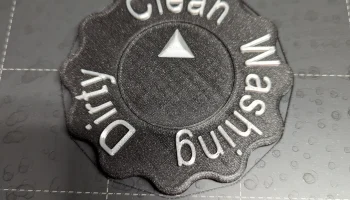

При смене цвета перезагрузите контрастный цвет для текста и индикатора стрелки.

Мысли о будущем

Радиальный зазор 0,3 мм немного м��ньше, чем хотелось бы. Зазор 0,1 мм сплавлен, так что, возможно, 0,2 мм — правильный зазор.
Я надеялся, что будет сильная индексирующая сила, которая подтолкнет/потянет внешнее кольцо в одно из трех устойчивых положений. К сожалению, мои магниты оказались немного слабыми. Было бы лучше, если бы я использовал 6 магнитов во внешнем кольце с переменной полярностью, но все равно, вероятно, не было бы так сильно, как хотелось бы.
Если индексирующая сила выше, центральное внутреннее кольцо может вращаться. Если вас не волнует индексация, просто добавьте опоры в те места внешнего кольца, где будут располагаться магниты, и не беспокойтесь о них. Кольцо прекрасно работает и без них. Если кому-то интересно, спросите в комментариях, и я выложу версию без магнитов на внешнем кольце.
Если вам нужна гораздо более высокая сила индексации, попробуйте мой ремикс. Просто построить его немного сложнее.
