Полки для хранения банок Коркен ИКЕА 1,8 л

Модель

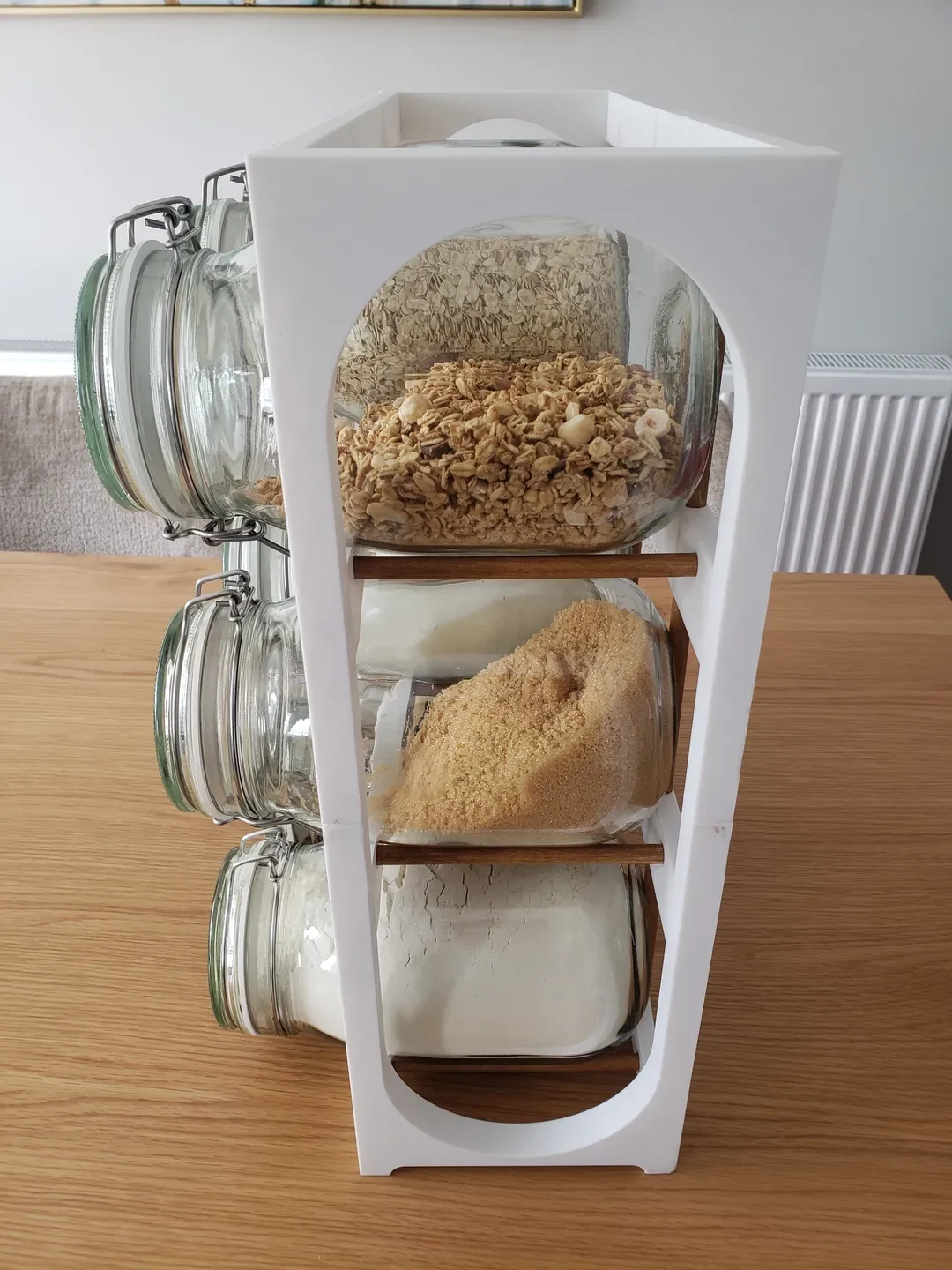

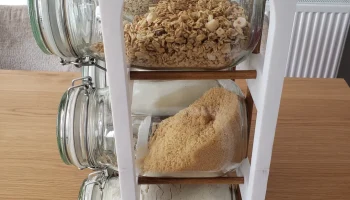

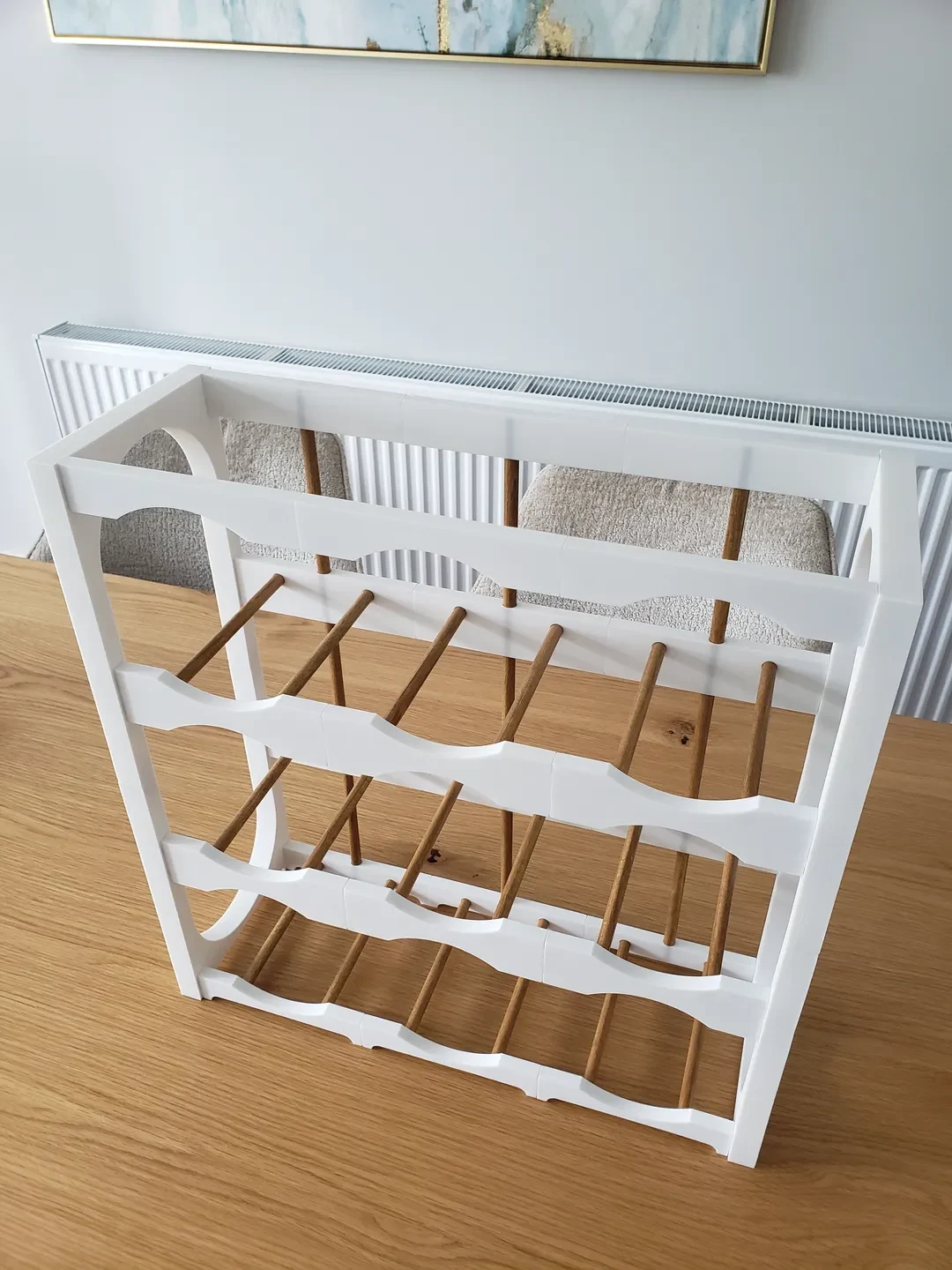

Это вертикальное решение для хранения и демонстрации банок IKEA Korken. Он имеет три уровня строк, а количество столбцов настраивается. Вы можете напечатать любое количество столбцов, которое захотите.

Он предназначен для больших банок емкостью 1,8 л/1,9 кварты, но он также подходит для банок среднего размера объемом 1 л/34 унции, просто они не подходят идеально.

Необходимы детали, напечатанные на 3D-принтере

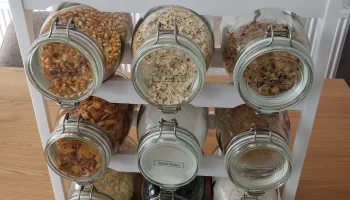

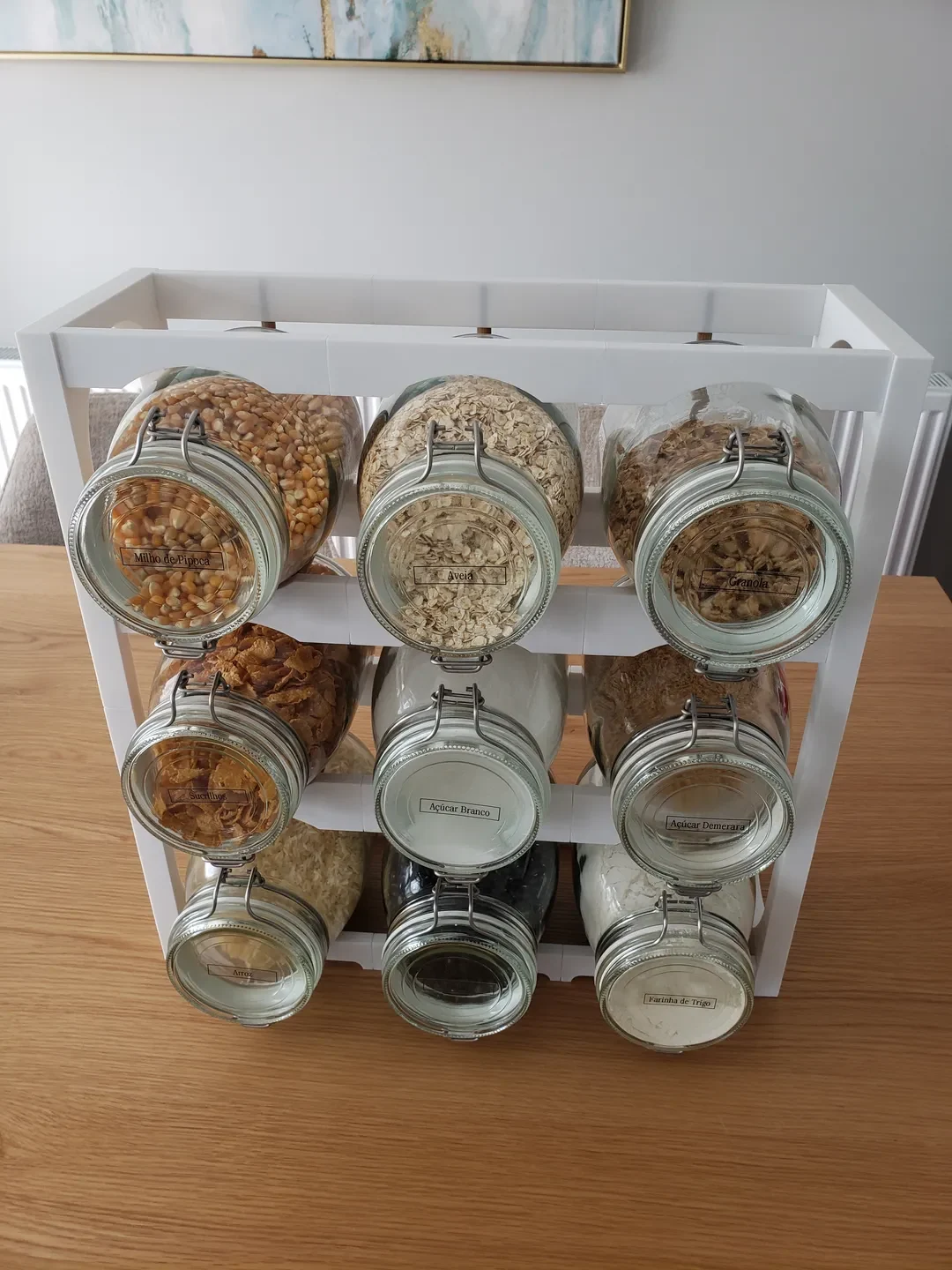

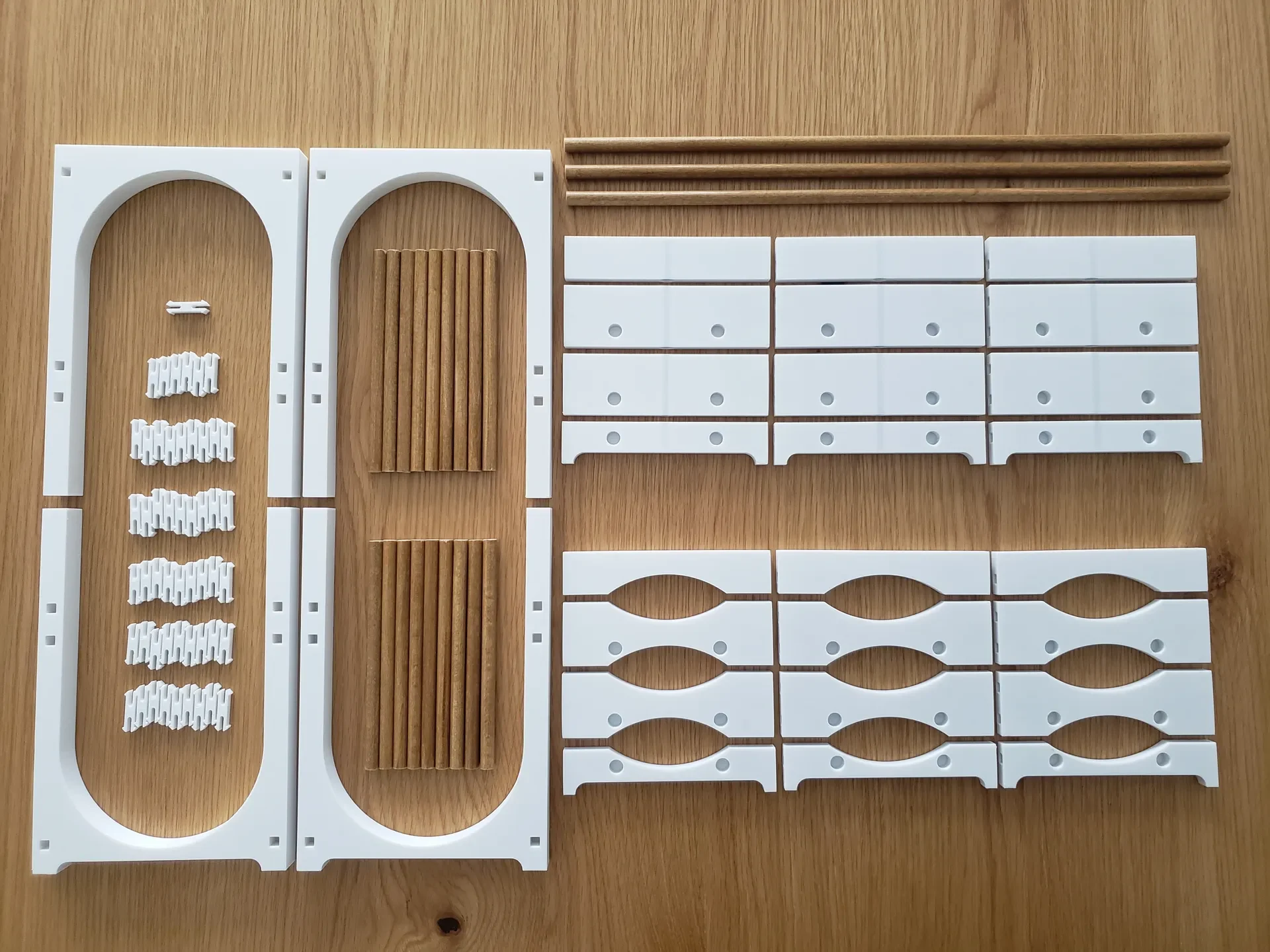

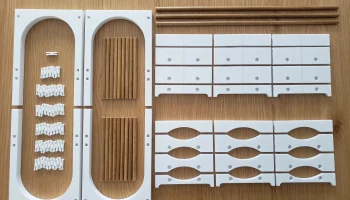

Для этого вам нужно распечатать следующее количество деталей (это цифры, необходимые для сетки 3х3, как на фотографиях):

52 соединительных штифта
По 2 штуки: боковая нижняя и боковая верхняя.
По 6 штук: передняя средняя и задняя средняя.
По 3 каждой из оставшихся частей (спинка/перед верх/низ)

Если вы хотите напечатать другое количество столбцов, вам просто нужно напечатать больше или меньше передних/задних частей по мере необходимости и рассчитать количество контактов. Кроме того, вам нужно будет переориентировать модели при нарезке. Им не нужна никакая поддержка, просто распечатайте все в горизонтальном положении отверстиями вверх.

Необходимы дополнительные детали

В нем не нужны шурупы, но требуется несколько деревянных дюбелей в качестве «рельсов», поддерживающих банки.

Используемые дюбели были вырезаны из двух отрезков дюбелей длиной 2,4 м и диаметром 9 мм. Вы можете взять любую длину, которую найдете на месте, и отрезать ее по размеру, но ее диаметр должен составлять 9 мм.

Размеры и количество дюбелей, необходимое для модели на фотографиях (разделите на 3, чтобы получить цифры для одного «столбика» сетки):

3x 438 мм (может быть на 15 мм короче, но не длиннее)
18x145 мм (может быть на 4 мм короче, но не длиннее 146 мм)

В своей модели я покрасила дюбеля морилкой «темный дуб» и дважды покрыла сатиновым лаком, но этот шаг только для красоты и не обязателен.

Сборка

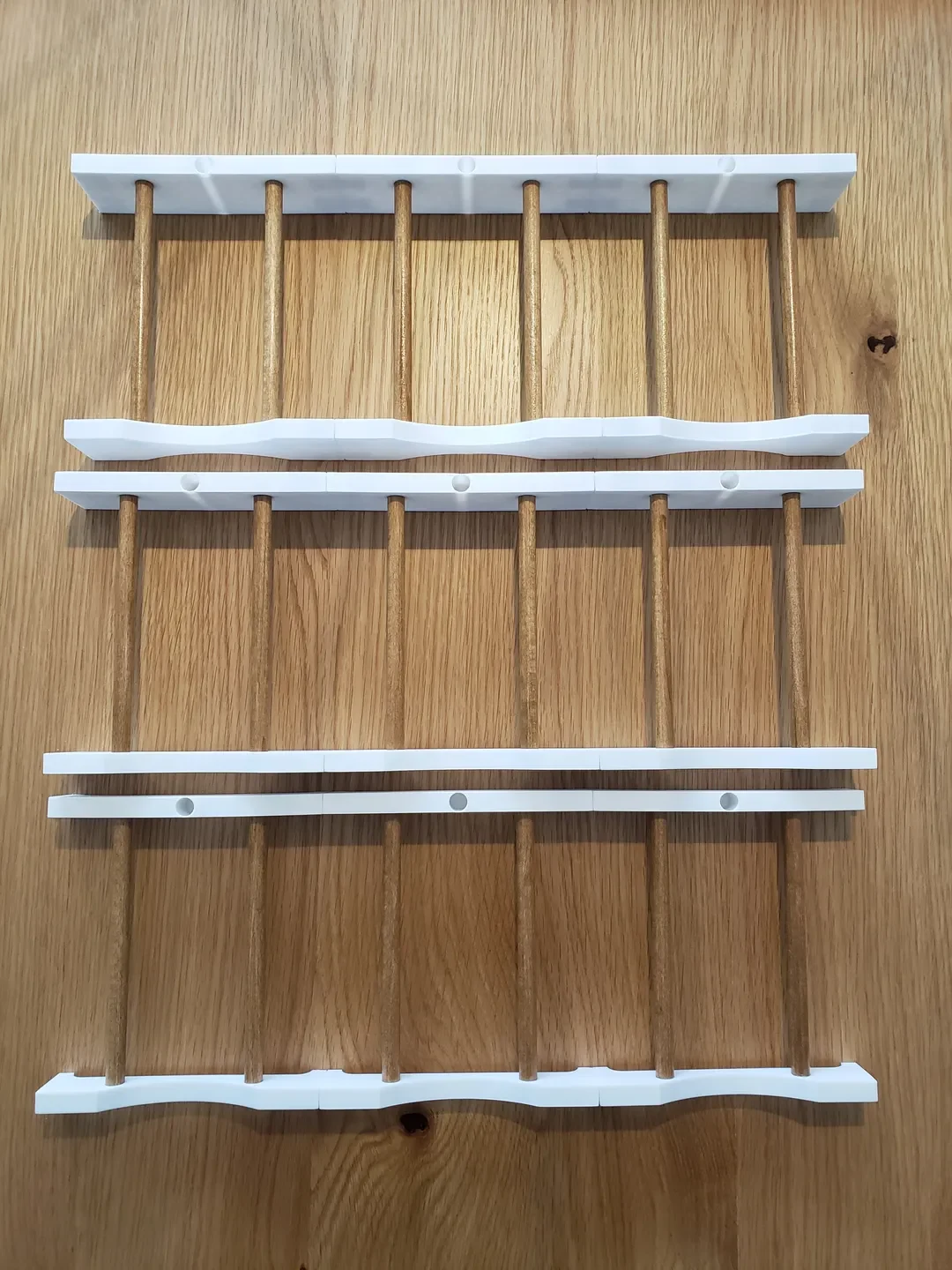

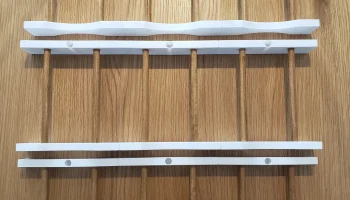

Напечатав все детали, начните с соединения боковых сторон булавками, а затем соберите каждый ряд. При приложении некоторого усилия штифты должны просто защелкнуться на месте (они рассчитаны на плотное прилегание). При необходимости соедините все части «передняя нижняя», «передняя средняя», «задняя нижняя» и «задняя средняя» части, а также соедините переднюю и заднюю части дюбелями. Я бы посоветовал приклеить дюбели на место, так как это придаст дополнительную жесткость, но если вы используете клей «Горилла» или любой другой быстросохнущий клей, убедитесь, что размер дюбелей находится точно в пределах 145-146 мм, и вставьте их в отвер��тия до упора, иначе конечная модель не выровняется должным образом. Альтернативно, просто используйте клей с более медленным схватыванием, который позволит внести коррективы позже.

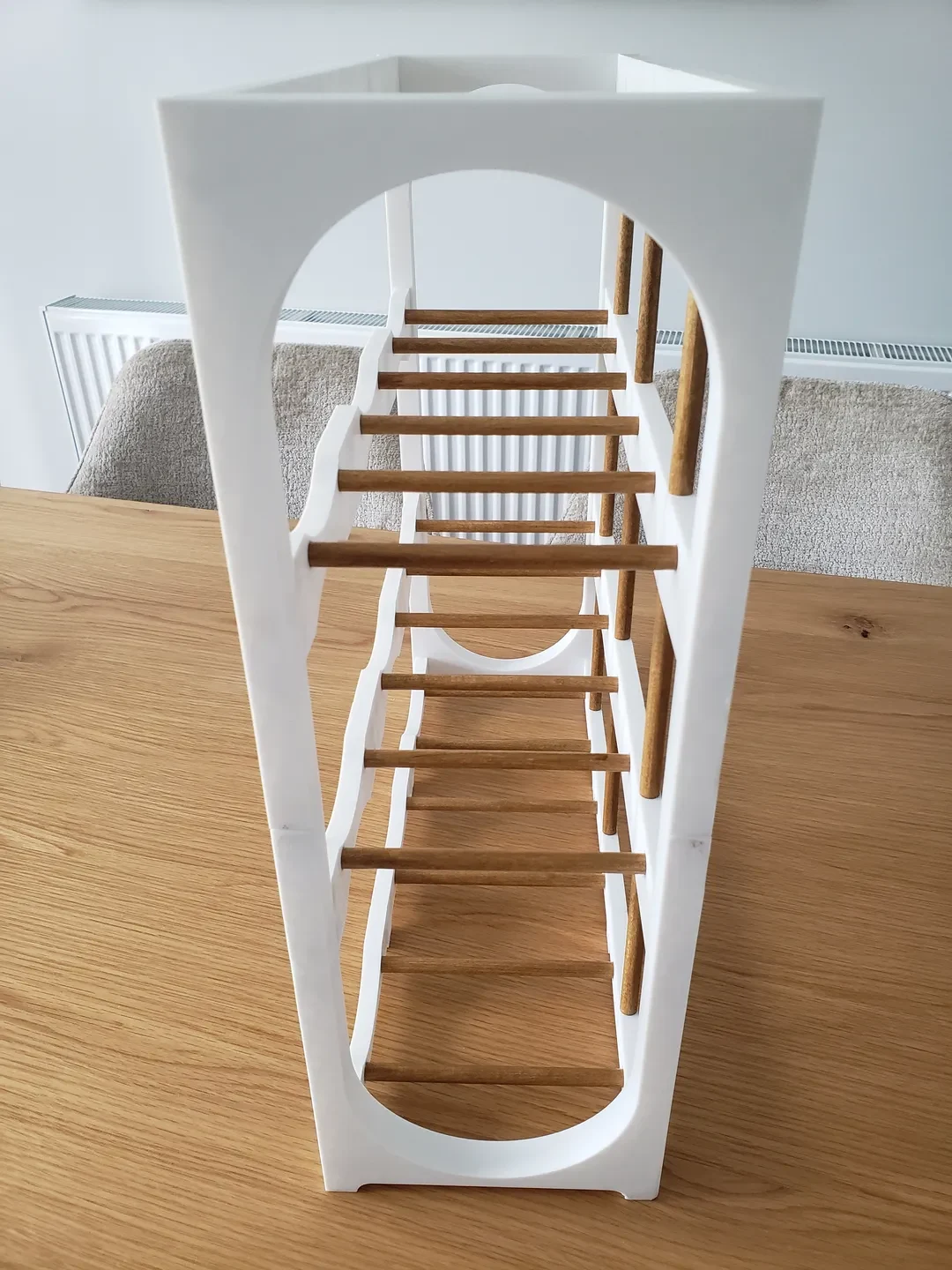

После того, как все ряды собраны, используйте более длинные дюбели, чтобы соединить каждый ряд, и, наконец, прикрепите каждую боковую часть. Важно, чтобы длинные задние дюбели шли раньше боковых, иначе будет очень сло��но собрать все вместе, так как боковые части будут мешать, и вам придется все сгибать на опасную величину.

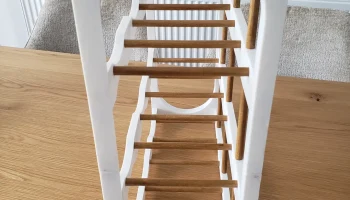

При сборке убедитесь, что каждый ряд не перевернут. Дюбели должны располагаться сверху, а не снизу каждого ряда, чтобы банки легко вставлялись и вынимались из них. При необходимости обратитесь к изображениям для определения ориентации деталей.
